ЗАДАНИЕ
на разработку ПД «Обустройство Юськинского нефтяного месторождения. Строительство шурфа».
№ п/п | Перечень основных данных и требований | Основные данные и требования | |
1 | Месторождение (площадь) | Юськинское | |
2 | Местоположение месторождения (площади) (область, округ, район) | Удмуртская Республика | |
3 | Основание для проектирования | Технические условия на строительство шурфов для выполнения проектных работ на объект ПД «Обустройство Юськинского нефтяного месторождения. Строительство шурфа», утвержденные 30.05.2013г. | |
4 | Сроки начала и окончания строительства | 2013г. | |
5 | Назначение шурфа | Строительство шурфа обусловлено производственной необходимостью для утилизации сточных вод системы водоводов и нефтепроводов. | |
6 | Основной проектный горизонт | Определить по стратиграфическому разрезу | |
7 | Проектная глубина бурения шурфа по вертикали ( по стволу) | 70 м | |
8 | Расположение (буровая площадка, кустовая площадка №…) | УПН Юськинского нефтяного месторождения. По технологической схеме для утилизации подтоварной воды. | |
9 | Состояние местности (заболоченная, не заболоченная, затопляемая) | Не заболоченная | |
10 | Вид скважины (шурфа) | Три вертикальных шурфа | |
11 | Конструкция скважины (шурфа)* | Диаметр колонны | Интервал спуска |
-Направление, ОТТМ | 323,9х9,5 мм | 0-70 м | |
- Кондуктор | 244,5х8,9 мм | 0-68 м | |
-Эксплуатационная колонна обсадных труб по ГОСТ 632-80, ОТТМ | 168,3х7,3 мм | 0-64 м | |
НКТ 73 с ЭЦН и ПЭД | 73х5,5 | 0-61 | |

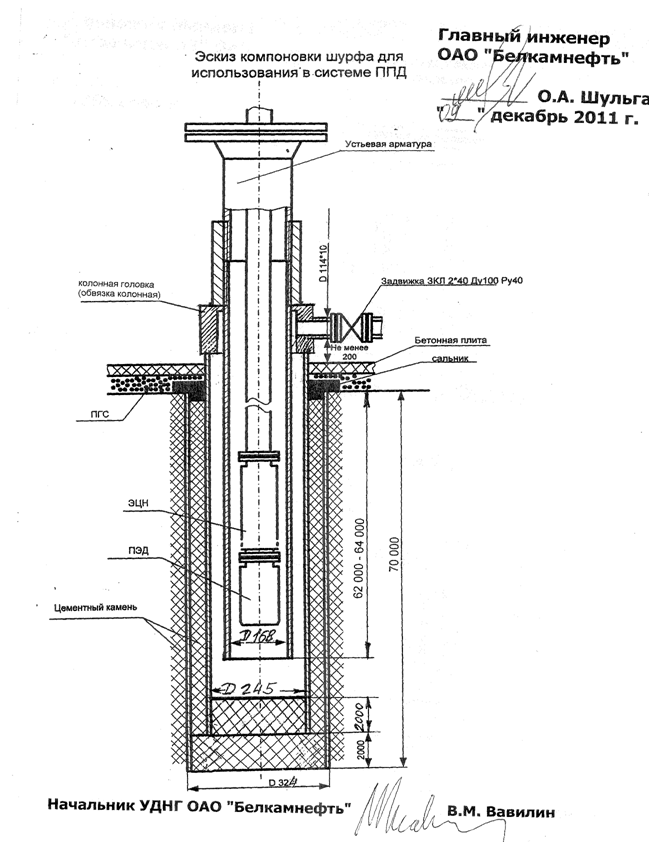

*Проектная конструкция типового шурфа приведена в Приложении 1 к заданию | |||
12 | Типы и размеры элементов КНБК (долото, калибратор, центратор, расширитель и т. п.) | ||
- под направление | III-393,7 М-ЦВ Калибратор КЛВС-393,7 УБТ-метров-1 труба) УБТ-метров -1 труба) Остальное ПК-114х8,56 мм Ведущая труба ВБК 89х89К | ||
13 | Способ бурения | Роторный | |
14 | Геологические условия | Стратиграфический разрез шурфа (Приложение ). | |
15 | Марка и техническая характеристика бурильных труб | УБТ-229 (З-163), УБТ-178(З-133), ПК-114х8,56, ведущая труба ВБТ 89х89К | |
16 | Тип промывочной жидкости и материалы для ее приготовления | Пресная техническая вода. При наличии зон поглощения кольматирующий (профилактический) глинистый буровой раствор (КГлБР) | |
17 | Типы бурголовок и колонкового снаряда | Отбор керна не предусмотрен | |
18 | Геофизические исследования | Приложение 2 | |
19 | Тип перфораторов | Перфорация не предусмотрена | |
20 | Тип устьевого оборудования | См. приложение №1 | |
21 | Тип буровой установки | А-60/80 либо УРБ-3А3 с передвижной насосной установкой ЦА-320М либо АНЦ-500 | |
22 | Источники электро-,водоснабжения, связи и местных материалов | Электроснабжение: Низковольтная сеть от КТПП-630м/10/0,4 УПН. Высоковольтная сеть от фидера 10кВ (на 110/35/10кВ) | |
Водоснабжение: Техническая вода Связь: Радиостанция «ICOM»-связь с УНП Юськинского н. м., пожарным депо, со службой безопасности. Местные материалы: Песок, гравий - привозной. Суглинок, взятый на месте подготовки площадки ЦПС. | |||
23 | Давление опрессовки межтрубного пространства направления и промежуточной колонны, МПа | 8 МПа | |
24 | Мероприятия по защите окружающей среды | Сохранение плодородного слоя почвы, гидроизоляция земляных амбаров, максимальное использование системы оборотного водоснабжения, инертизация буровых растворов и ликвидация путем депонирования в поглощающую скважину сточных вод, повторное использование их при бурении последующих скважин. Техническая и биологическая рекультивация нарушенных участков земли. | |
25 | Организация-заказчик |
Приложение 1 | ||||||||
| ||||||||
Приложение 2
Геофизические исследования
№ п/п | Наименование работ | Масштаб записи (кол-во) | На глубине по стволу (по вертик.), м | От | До |
1 | 2 | 3 | 4 | 5 | 6 |
1.Исследования крепи направления(контроль качества цементирования). | |||||
11 | ГК | 1:200 | 70 | 0 | 70 |
1 2 | АКЦ + ФКД | 1:500 | 70 | 0 | 70 |
23 | Гамма-гамма цементометрия (ГГЦ) | 1:500 | 70 | 0 | 70 |
2.Исследования крепи промежуточной колонны (контроль качества цементирования). | |||||
34 | АКЦ + ФКД | 1:500 | 68 | 0 | 68 |
45 | Гамма-гамма цементометрия (ГГЦ) | 1:500 | 68 | 0 | 68 |
Приложение 3
Стратиграфический разрез шурфа, элементы залегания и коэффициент кавернозности пластов
А - 275,5 – 276,5м
Название стратиграфического подразделения | Интервал, м | Стандартное описание горной породы: полное название, характерные признаки (структура, текстура, минеральный состав и т. д.) | Коэффициент кавернозности | ||
Название отложения | Индекс | От | До | ||
Отложения четвертичной системы | Q | 0 | 17,5 | Представлены четвертичными делювиально-пролювиаьными суглинками коричневыми, глины коричневые с прослойками песков | 1,5 |
Отложения верхнепермского отдела Татарского яруса | Р2t | 17,5 | 70 | Представлен верхнепермскими глинами бурыми с прослойками алевролитов, песчаниками глинистыми с прослойками глин, глинами плотными аргиллито-подобными, песчаниками мелкозернистыми, водонасыщенными. | 1,4 |
