Методические указания
по выполнению практических и графических заданий по дисциплине «Инженерная графика»
для студентов – заочного отделения по специальности:
140448 Техническая эксплуатация, обслуживание и ремонт электрического и электромеханического оборудования
|
|
| ||
Методические указания для студентов специальности 140448 «Техническая эксплуатация и обслуживание электрического и электромеханического оборудования». /Сост. / Омский механико-технологический техникум. - Омск, 2012.- 26с.
Методические указания составлены в соответствии с требованиями Федерального государственного стандарта и предназначены оказать помощь студентам-заочникам, изучающим дисциплину «Инженерная графика» при выполнении домашней контрольной работы. В указании представлен перечень работ, который предстоит выполнить в сессионный период.
Рецензент – преподаватель высшей квалификационной категории дисциплин профессионального цикла БОУ СПО «ОМТТ»
© БОУСПО «Омский механико-технологический техникум»
© Т. В Тимофеева, составление, 2012
ОДОБРЕНА Цикловой комиссией естественнонаучных и общепрофессиональных дисциплин Протокол № от 2013 г. | Составлена в соответствии с Государственными требованиями к минимуму содержания и уровню подготовки выпускника по специальности 140448 Техническая эксплуатация, обслуживание и ремонт электрического и электромеханического оборудования | |
Председатель ЦМК___________ . подпись | Заместитель директора по учебной работе // | |
Составитель __________ (Ф. И.О.)Рецензенты Преподаватель высшей категории БОУ СПО «ОМТТ» _______ Преподаватель ОТЖТ _______ |
| |
Оглавление
Пояснительная записка. 5
Введение. 6
Рабочая программа учебной дисциплины с перечнем рекомендуемой литературы, методическими указаниями по каждой теме программы и вопросы для самоконтроля. 7
Раздел 1. ГЕОМЕТРИЧЕСКОЕ ЧЕРЧЕНИЕ.. 7
Раздел 2. ОСНОВЫ НАЧЕРТАТЕЛЬНОЙ ГЕОМЕТРИИ (ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ) 8
Раздел 3. МАШИНОСТРОИТЕЛЬНЫЙ ЧЕРЧЕЖ... 10
Раздел 4. ЧЕРТЕЖИ И СХЕМЫ ПО СПЕЦИАЛЬНОСТИ.. 14
Раздел 5 ЭЛЕМЕНТЫ СТРОИТЕЛЬНОГО ЧЕРЧЕНИЯ.. 14
Методические указания по выполнению графических работ, выполняемых в домашней контрольной работе. 16
Домашняя контрольная работа Лист №1 формат А4. «Линии и шрифт». 16
Домашняя контрольная работа Лист №2 Формат А3. «Контур технической детали». 17
Домашняя контрольная работа Лист №3 Формат А3. «Комплексные чертежи и аксонометрические проекции геометрических тел». 17
Домашняя контрольная работа Лист № 4 Формат А3. «Комплексный чертёж и изометрия усечённой пирамиды». 18
Домашняя контрольная работа Лист № 5 Формат А3. Графическая работа «Построение третьей по двум заданным проекциям модели и её изометрия». 19
Домашняя контрольная работа Лист № 6 ФорматА3. Графическая работа «Выполнение чертежей деталей с применением простого и сложного разреза». 19
Домашняя контрольная работа Лист №7 Формат А3. «Сечение». 21
Домашняя контрольная работа лист № 8 Формат А3. «Болтовое соединение». 21
Перечень практических работ выполняемых в сессионный период на лабораторно – практических занятиях: 22
Перечень вопросов по дисциплине «Инженерная графика», выносимых на дифференцированный зачет 23
Тематический план учебной дисциплины «Инженерная графика». 25
для специальности 140448 Техническая эксплуатация и обслуживание электрического и электромеханического оборудования по заочной форме обучения. 25
Список рекомендуемой литературы: 26
Пояснительная записка
Методические указания для студентов заочного отделения по выполнению практических и графических заданий по дисциплине «Инженерная графика» предназначены для реализации Федерального государственного образовательного стандарта по специальности 140448 «Техническая эксплуатация и обслуживание электрического и электромеханического оборудования».
Учебная дисциплина «Инженерная графика» входит в цикл естественнонаучных и общепрофесиональных дисциплин.
Цель дисциплины:
- развить пространственное мышление студентов;
-использовать знания полученные по дисциплине в курсовом, дипломном проектировании, чтении конструкторской документации на производстве.
Задачи дисциплины:
- умение выполнять чертежи в соответствии стандартов ЕСКД (единой системы конструкторской документации).
- читать чертежи всех видов – машиностроительные чертежи, схемы, строительные чертежи.
Изучение дисциплины предполагает следующую логическую последовательность изложения материла
Раздел 1. Геометрическое черчение.
Раздел 2. Основы начертательной геометрии. Проекционное черчение.
Раздел 3. Машиностроительный чертеж.
Раздел 4. Чертежи и схемы по специальности.
Раздел 5. Элементы строительного черчения.
Для закрепления теоретических знаний и практических умений предусмотрено выполнение графических и практических работ.
В результате изучения дисциплины
студент должен иметь представление:
- о роли и месте знаний по учебной дисциплине в процессе освоения основной профессиональной образовательной программы по специальности.
знать:
- правила разработки, выполнения, оформления и чтения конструкторской документации;
- способы графического представления пространственных образов и схем;
- стандарты ЕСКД.
уметь:
- использовать полученные знания в профессиональной деятельности;
- использовать полученные знания при выполнении конструкторских документов с помощью компьютерной графики, курсовых, расчетное - графических и дипломных работ.
Для проверки знаний и умений студентов используются следующие виды контроля текущий, рубежный в форме дифференцированного зачета.
Введение
Учебная дисциплина «Инженерная графика» является базовой в подготовке специалистов всех отраслей промышленности, так как даёт необходимые знания по оформлению чертежей, их чтению; даёт возможность будущему специалисту технически грамотно оформить любую инженерно - техническую идею.
Дисциплина «Инженерная графика позволяет студентам при изучении специальных дисциплин, по которым необходимо выполнять курсовые и дипломные работы. Читать чертежи оборудования и размещать его на производственных объектах в процессе изучения технических условий.
Особенности изучения данной дисциплины заключаются в том, что теоретические знания закрепляются графической или практической работой. Эти работы выполняются чертежами, в соответствии ЕСКД, контрольной работы в домашних условиях на форматах чертежной бумаги (домашняя контрольная работа) и выполнением графических и практических работ, классной контрольной работы в период сессии.
Для выполнения программы дисциплины студентами - заочниками выполняется одна домашняя контрольная работа и 8 графических работ в период сессии. Дисциплина заканчивается дифференцированным зачетом с условием сдачи домашней и классной контрольной работы и выполнением программы сессионного периода.
Перед изучением предмета студентам проводится установочное занятие и индивидуальные консультации где излагаются цели и задачи предмета, краткие исторические сведения о развитии графики, общие сведения о стандартизации. Студенты получают первое знакомство с необходимыми учебными пособиями, материалами, инструментами, приборами, оснащением конструкторских бюро - КБ, а также разъясняется объем графических работ, специфика самостоятельного изучения тем и выполнения домашнего задания.
Рабочая программа учебной дисциплины с перечнем рекомендуемой литературы, методическими указаниями по каждой теме программы и вопросы для самоконтроля
Раздел 1. ГЕОМЕТРИЧЕСКОЕ ЧЕРЧЕНИЕ
Тема 1.1 Основные сведения по оформлению чертежей
Студент должен иметь представление:
- о единой системе конструкторской документации - ЕСКД;
- о правилах выполнения чертежей (чертежные принадлежности, место работы для выполнения чертежей, чертежная бумага и т. д).
знать:
- размеры основных форматов (ГОСТ 2.;
- типы и назначения линий чертежа (ГОСТ 2.;
- размеры и конструкцию прописных и строчных букв, цифр и знаков.
- форму, содержание и размеры граф основной надписи чертежа;
- масштабы их применение и обозначение - ГОСТ 2.302-68;
- правила нанесения размеров на чертежах - ГОСТ 2.307-68.
- параметры написания букв шрифтом типа Б – строчные и прописные ГОСТ2.304-81
уметь:
- выполнять различные типы линий на чертежах;
- выполнять надписи на технических чертежах;
- заполнять графы основной надписи;
- определять масштаб изображения при компоновке чертежа.
- наносить размеры на чертежах-ГОСТ2.307-68
- писать буквы шрифтом типа Б прописные и строчные ГОСТ2ю301-81
Домашняя контрольная работа Лист №1 формат А4. «Линии и шрифт»
На данном листе выполняется графическая работа – линии чертежа Гост2.303-68 «Линии» и текст шрифтом типа Б размером h5 Гост 2.
Изучить темы:
- Форматы чертежей по ГОСТ 2.основные и дополнительные.
- Линии чертежа - типы и их назначение.
- Вычерчивание основной надписи чертежа и ее заполнение – ГОСТ 2.104-68.
- Масштабы, их определение и значения.
- Нанесение размеров, правила их нанесения на чертежах - ГОСТ 2.307-68.
- Шрифт чертёжный тип Б - прописные и строчные буквы - ГОСТ 2.304
Аудиторная практическая работа №1: выполнение шрифта по предложенному трафарету. (Рабочая тетрадь для практических работ на занятии).
Тема 1.2 Геометрические построения.
Студент должен иметь представление:
- о построении лекальных кривых (эллипса, гиперболы, параболы,
циклоидных и спиральных кривых, синусоиды);
знать:
- правила деления окружности на равные части;
- правила деления отрезка прямой, деление углов;
уметь:
- строить перпендикулярные и параллельные линии, уклон и
конусность;
- строить овалы.
Деление отрезков прямой, углов, окружностей на равные части.
Построение сопряжений: углов, касательной к окружности, двух окружностей.
Тема 1.3 Правила вычерчивания контура технических деталей
Студент должен:
знать:
- приемы вычерчивания контура детали с применением геометрических построений;
- правила нанесения размеров на чертежах по ГОСТ 2.
уметь:
-построения сопряжения прямых, прямой и окружности, двух окружностей.
Аудиторная практическая работа №2 «Сопряжения»
Домашняя контрольная работа Лист №2: Формат А3. «Контур технической детали» -
Изучить темы:
- Геометрические построения, используемые при вычерчивании контуров технических деталей.
- Размеры изображений, принцип их нанесения на чертежах по ГОСТ 2.,
ГОСТ
- Сопряжения.
Раздел 2. ОСНОВЫ НАЧЕРТАТЕЛЬНОЙ ГЕОМЕТРИИ (ПРОЕКЦИОННОЕ ЧЕРЧЕНИЕ)
Тема 2.1 Метод проекций. Эпюр Монжа.
Студент должен:
иметь представление:
- о методах проецирования;
- о взаимном расположении прямых.
знать:
- названия и обозначения плоскостей проекций;
- метод проецирования точки натри плоскости проекций;
- метод проецирования отрезка прямой на три плоскости проекций.
уметь:
- определять координаты точки;
- читать комплексные чертежы точек и прямых;
- строить третью проекцию точки и прямой по двум заданным.
Плоскости проекций и их обозначение. Образование плоскостей проекций. Методы и виды проецирования. Типы проекций и их свойства. Комплексный чертёж. Понятие об эпюре Монжа. Проецирование точки. Расположение проекций точки на комплексном чертеже. Понятие о координатах точки. Проецирование отрезка прямой. Расположение отрезка прямой относительно плоскостей проекций. Взаимное расположение точки и прямой в пространстве. Взаимное положение прямых в пространстве.
Аудиторная практическая работа №3:
«Построение наглядных изображений и комплексных чертежей проекций точки и отрезка прямой».
Тема 2.2 Плоскость.
Студент должен:
иметь представление:
- о точках и прямых, принадлежащих плоскости.
знать:
- изображение плоскости на комплексном чертеже;
- изображение плоскостей общего и частного положения.
уметь:
- строить комплексный чертеж плоскостей общего и частного
положений;
- определять по комплексному чертежу положение плоскости
относительно плоскостей проекции.
Изображение плоскости на комплексном чертеже. Плоскость уровня. Проецирующие плоскости. Плоскости общего и частного положения. Проекции точек и прямых, принадлежащих плоскости
Взаимное расположение плоскостей. Прямые параллельные и перпендикулярные плоскости.
Аудиторная практическая работа №3 «Проекции плоскости».
Тема 2.3. Поверхность и геометрические тела.
Студент должен:
иметь представление:
- об образовании поверхностей геометрических тел;
знать:
- об особенностях образования поверхностей геометрических тел;
- проецирование геометрических тел на три плоскости проекций.
уметь:
- строить проекции точек и линий, принадлежащих
- поверхностям геометрических тел;
- строить комплексные чертежи геометрических тел.

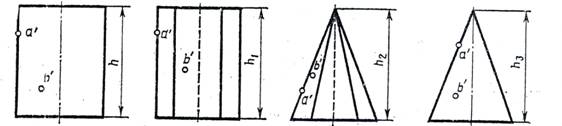

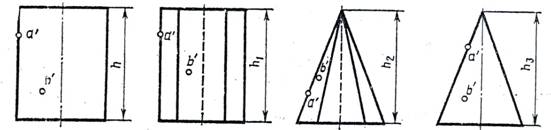

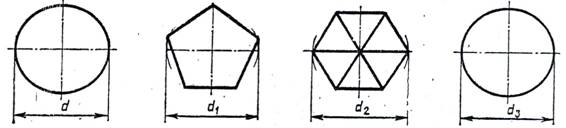

Домашняя контрольная работа Лист №3 Формат А3 «Комплексные чертежи и аксонометрические проекции геометрических тел».
Построение проекций точек, принадлежащих поверхностям геометрических тел. Определение формы поверхностей геометрических тел. Проецирование геометрических тел (призмы, пирамиды, цилиндра, конуса, шара и тора) на три плоскости проекций с подробным анализом проекций элементов геометрических тел (вершин, рёбер, граней, осей и образующих). Построение проекций точек, принадлежащих поверхностям геометрических тел.
Аудиторная графическая работа №1 Формат А3 «Группа геометрических тел» комплексный чертеж и аксонометрия.
Тема 2.4. Аксонометрические проекции
Студент должен:
иметь представление:
-о видах аксонометрических проекций.
знать:
- назначение аксонометрических проекций;
- изометрическую проекцию, расположение осей и коэффициенты
искажения.
Общие понятия об аксонометрических проекциях. Виды аксонометрических проекций: прямоугольные (изометрическая и диметрическая) и фронтальная диметрическая. Аксонометрические оси. Коэффициенты искажения.
Аудиторная практическая работа №4 «Построение окружности и многоугольника в изометрической проекции на 3- и плоскости».
Тема 2.5.Сечение геометрических тел плоскостями.
Студент должен:
иметь представление:
- о построении развёрток усечённых геометрических тел.
знать:
- сечение геометрических тел проецирующими плоскостями,
- правила нахождения действительной величины фигуры сечений.
уметь:
- строить действительную величину фигуры сечения геометрического тела;
- изображать усечённые геометрические тела в аксонометрических проекциях.
Домашняя контрольная работа Лист №4: Формат А3 «Комплексный чертёж и изометрия усечённой призмы».
Аудиторная практическая работа №5 «Нахождение натуральной величины фигуры сечения».
Понятие о сечении. Пересечение геометрических тел проецирующими плоскостями. Построение натуральной величины фигуры сечения. Построение разверток поверхности усеченных геометрических тел: призмы, пирамиды, цилиндра и конуса. Изображение усеченных геометрических тел в аксонометрических прямоугольных проекциях.
Тема 2.6 Проекции моделей.
Студент должен:
уметь:
- строить комплексные чертежи моделей по натурным образцам и
аксонометрическим проекциям:
- строить по двум проекциям третью проекцию модели;
вычерчивать аксонометрические проекции модели.

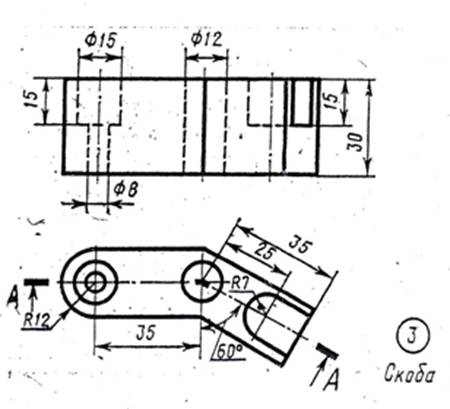

Графическая работа№6 Построение комплексных чертежей моделей по натурным образцам и аксонометрическую проекцию. Выбор положения модели для наглядного его изображения.
Домашняя контрольная работа Лист №5: Формат А3 Графическая работа «Построение третьей по двум заданным проекциям модели и её изометрия».
Аудиторная графическая работа №2 Формат А3 «Построение чертежа модели по натурному образцу».
Раздел 3. МАШИНОСТРОИТЕЛЬНЫЙ ЧЕРЧЕЖ
Тема 3.1. Правила разработки и оформления КД (конструкторской документации)
студент должен:
иметь представление:
- о влиянии стандартов на качество машиностроительной продукции;
- о зависимости производства изделия от качества чертежа;
- о развитии машинной графики, применении автоматических
чертёжных машин.
знать:
- назначение машиностроительного чертежа;
- виды изделий по ГОСТ 2.;
- виды КД по ГОСТ 2.;
- современные способы получения копий чертежа.
уметь:
- выполнять основные надписи на различных конструкторских документах.
Машиностроительный чертёж, его назначение. Влияние стандартов на качество машиностроительной продукции. Зависимость качества изделия от качества чертежа. Виды изделий по ГОСТ 2.деталь, сборочная единица, комплекс, комплект). Виды КД в зависимости от способа выполнения и характера использования (оригинал, подлинник, дубликат, копия). Основные надписи на различных КД. Ознакомление с современными тенденциями автоматизации и механизации чертёжно - графических работ.
Тема 3.2 Изображения - виды, разрезы, сечения
Студент должен знать:
- виды и их назначение;
- основные, местные и дополнительные виды и их применение;
- разрезы простые: горизонтальный, фронтальный, профильный и наклонный;
- местные разрезы;
- сечения вынесенные и наложенные;
- выносные элементы: определение, содержание, область применения;
- сложные разрезы: ступенчатые и ломаные.
уметь:
- графически изображать различные материалы в разрезах и сечении;
- располагать и обозначать основные, местные и дополнительные виды;
- выполнять и обозначать сечения;
- соединять половину вида с половиной разреза;
- выполнять и обозначать простые разрезы;
- располагать и обозначать выносные элементы;
- выполнять разрезы через тонкие стенки, ребра и т. п.
Домашняя контрольная работа Лист №6. ФорматА3 Графическая работа «Выполнение чертежей деталей с применением простого и сложного разреза».
Аудиторная графическая работа №3 Формат А3 «Разрезы»
Виды. Назначение, расположение и обозначение основных, местных и дополнительных видов.
Разрезы простые: горизонтальный, вертикальные (фронтальный и профильный) и наклонный.
Сложные разрезы (ступенчатый и ломаный), Расположение разрезов.
Местные разрезы. Соединение половины вида с половиной разреза. Обозначение разрезов.
Домашняя контрольная работа Лист №7 «Сечение»
Сечение вынесенное и наложенное. Расположение сечений. Графическое обозначение материалов сечений.
Выносные элементы, их определение и содержание. Применение выносных элементов. Расположение и обозначение выносных элементов.
Условности и упрощения.
Частные изображения симметричных видов, разрезов, сечений.
Разрезы через тонкие стенки, рёбра, спицы и т. п.
Разрезы длинных предметов.
Тема 3.3. Винтовые поверхности и изделия с резьбой
Студент должен:
иметь представление:
- о винтовых линиях на поверхностях цилиндра и конуса;
- об элементах резьбы (сбегах, недорезах, фасках и проточках)
знать:
- классификацию, основные параметры и характеристики
стандартной резьбы общего назначения;
- правила изображения стандартных резьбовых изделий;
уметь:
- изображать и обозначать стандартные и специальные резьбы и
и резьбовые соединения.
Домашняя графическая работа №6. Чертежи стандартных резьбовых крепежных изделий.
Винтовая линия на поверхности цилиндра и конуса. Понятие о винтовой поверхности. Основные сведения о резьбе. Основные типы резьбы. Различные профили проточки, фаски.
Обозначение стандартной специальной резьбы. Обозначение резьбы. Изображение стандартных крепежных деталей по их действительным размерам в соответствии стандартам. Условные обозначения и изображения стандартных резьбовых крепежных деталей.
Практическая работа №12. Изображение и обозначение резьб.
Самостоятельная работа. Работа с ГОСТами 7«Шпильки».
Тема 3.4. Эскизы и рабочие чертежи деталей.
Студент дожжен:
иметь представление:
- о форме детали и её элементах;
- о шероховатости поверхности, допусках и посадках;
- об оформлении рабочих чертежей для разового и массового производства;
- о видах и назначениях рабочих чертежей изделий основного и вспомогательного производства, требованиях, предъявляемым к ним.
знать:
- требования, предъявляемые к рабочим чертежам деталей в соответствии с ГОСТ 2.109-73;
- последовательность выполнения эскиза детали с натуры;
- условные обозначения материалов на чертежах;
уметь:
- выполнять и читать эскизы и рабочие чертежи деталей.
Порядок составления рабочего чертежа детали по данным её эскиза. Выбор масштаба, формата и компоновки чертежа.
Аудиторное графическая работа №4 ФорматА3 (милимитровка). «Выполнение эскиза детали» по натурному образцу.
Тема 3.5. Разъёмные и неразъёмные соединения деталей
Студент должен:
иметь представление:
- о чертежах соединений, получаемых клепкой, пайкой, склеиванием поГОСТ 2.313-68.
знать:
- виды разъёмных соединений детали;
- резьбовые, шпоночные, шлицевые, штифтовые соединения деталей, их назначение и условное изображение;
- виды неразъёмных соединений деталей;
- условное изображение и обозначение сварных соединений ГОСТ 2.
- оформление чертежей сварных соединений;
уметь:
- изображать соединения болтом, винтом и шпилькой;- изображать и обозначать сварные соединения по ГОСТ 2.
Различные виды разъёмных соединений. Резьбовые, шпоночные, зубчатые (шлицевые), штифтовые соединения деталей, их назначение, условия выполнения. Первоначальные сведения по оформлению элементов сборочных чертежей. Изображение крепёжных деталей с резьбой по условным соотношениям в зависимости от наружного диаметра резьбы.
Виды неразъёмных соединений. Условное изображение и обозначение сварных швов. Сборочные чертежи неразъёмных соединений.
Домашняя работа лист №8 Формат А3 «Болтовое соединение»
Тема 3.6. Зубчатые передачи
Студент должен:
иметь представление:
- об изображении различных способов соединения зубчатых колёс с
валом;
знать:
- основные виды передач;
- цилиндрическую передачу, технологию изготовления;
- основные параметры, конструктивные разновидности зубчатых колёс.
уметь:
- условно изображать зубчатые колеса на рабочих чертежах.
Основные виды передач. Технология изготовления, основные параметры. Конструктивные разновидности зубчатых колёс.
Условные изображения зубчатых колёс на сборочных и рабочих чертежах.
Условное изображение цилиндрической передачи.
Изображение различных способов соединения зубчатых колёс с валом.
Тема 3.7 Чертёж общего вида и сборочный чертёж
Студент должен:
иметь представление:
- о комплекте конструкторской документации;
- о порядке сборки и разборки сборочных единиц;
- об обозначении изделий и их составных частей;
- об изображении уплотнительных устройств, подшипников, пружин, стопорных и установочных устройств;
знать:
- назначение и о содержание сборочного чертежа и его отличи тельные особенности
- порядок выполнения сборочного чертежа и заполнения спецификации;
- порядок деталирования сборочного чертежа.
Чертёж общего вида, его назначение и содержание.
Сборочный чертёж, его назначение и содержание. Последовательность выполнения сборочного чертежа.
Выполнение эскизов деталей разъёмной сборочной единицы, предназначенных для выполнения сборочного чертежа. Увязка сопрягаемых размеров. Порядок сборки и разборки сборочных единиц. Обозначение изделия и его составных частей. Порядок выполнения сборочного чертежа по эскизам деталей. Выбор числа изображений. Выбор формата Размеры на сборочных чертежах. Штриховка на разрезах и сечениях. Изображение контуров пограничных деталей.
Упрощения, применяемые в сборочных чертежах. Назначение спецификаций. Порядок их заполнения. Основная надпись на текстовых документах. Нанесение номеров позиций на сборочных чертежах
Тема 3.8 Чтение и деталирование чертежей
Студент должен:
иметь представление:
- о назначении и принципе работы конкретной сборочной единицы, узла;
- о габаритных, установочных и присоединительных размерах;
уметь:
- читать и деталировать сборочный чертёж.
Назначение конкретной сборочной единицы. Принцип работы. Количество деталей, входящих в сборочную единицу. Количество стандартных деталей. Деталирование сборочного чертежа (выполнение рабочих чертежей деталей и определение их размеров). Порядок деталирования сборочных чертежей отдельных деталей. Габаритные, установочные, присоединительные и монтажные размеры.
Чтение сборочных чертежей.
Раздел 4. ЧЕРТЕЖИ И СХЕМЫ ПО СПЕЦИАЛЬНОСТИ
Тема 4.1 Правила выполнения схем
Студент должен знать:
- основные правила выполнения схем;
- основные принципы разработки кинематических схем, условные графические обозначения (УГО) на кинематических схемах.
уметь:
- пользоваться стандартами при вычерчивании схем;
- оформлять электрические и кинематические схемы в соответствии со стандартами;
- разрабатывать простые мнемонические схемы с применением унифицированных элементов.
Схемы. Виды и типы. Общие правила выполнения схем по ГОСТ 2.Обозначения схем. Перечень элементов.
Правила выполнения электрических схем по ГОСТ 2.Условные графические обозначения (УГО) на электрических схемах. Буквенно - цифровое обозначение элементов электрических схем.
Технологические схемы. Особенности их выполнения. Кинематические схемы. Разработка кинематических схем.
Аудиторная практическая работа № 6 «Технологическая схема».
Раздел 5 ЭЛЕМЕНТЫ СТРОИТЕЛЬНОГО ЧЕРЧЕНИЯ
Тема 5.1 Виды и особенности строительных чертежей
Студент должен:
иметь представление:
- о модульной системе в строительстве;
- об основных строительных конструкциях;
знать:
- особенности нанесения размеров;
- принцип маркировки координационных осей;
- форму основной надписи на строительных чертежах.
уметь:
- читать строительные чертежи;
- ориентироваться в стандартах СПДС.
Серия проектной документации для строительства (СПДС) в системе государственных стандартов. Основные строительные конструкции. Единая модульная система в строительстве. Координационные оси, их маркировка, особенности нанесения размеров. Высотные отметки уровня. Чертежи планов, этажей, вертикальных разрезов, генеральных планов. УГО (условно графическое обозначение) на строительных чертежах Серия проектной документации для строительства (СПДС) в системе государственных стандартов. Основные строительные конструкции. Единая модульная система в строительстве. Координационные оси, их маркировка, особенности нанесения размеров. Высотные отметки уровня. Чертежи планов, этажей, вертикальных разрезов, генеральных планов. УГО на строительных чертежах.
Аудиторная практическая работа №7 Выполнение эскиза генерального плана территории ОМТТ, составление экспликации.
Методические указания по выполнению графических работ, выполняемых в домашней контрольной работе.
Домашняя контрольная работа выполняется на 8 листах чертежной бумаги и оформляется альбомом.
Домашняя контрольная работа Лист №1 формат А4. «Линии и шрифт».
Вычертить линии. Размеры не наносить.
Написать текст чертёжным шрифтом ГОСТ 2.304-81 тип Б с наклоном размер 5
Размерные числа наносят над размерной линией возможно ближе к её середине.
При нанесении нескольких параллельных прямых размерных линей размерные числа располагают в шахматном порядке.
Для выполнения этого задания необходимо знать основные правила по оформлению чертежей: Гост 2.301-68- Форматы, Гост 2.303-68 Линии, Гост 2.304-81 Шрифт, тип Б (образец выполнения задания показан в приложении). При выполнении работы рекомендуется использовать три карандаша разной маркировки - твердый, мягкий, твердомягкий.
Для шрифта размером h10 необходимо учитывать написание прописных и строчных букв, расстояние между буквами, расстояние между словами, минимальный шаг строк, толщина линий шрифта и ширину букв.
Домашняя контрольная работа Лист №2 Формат А3. «Контур технической детали».
При выполнении чертежей деталей встречаются случаи деления окружности на равные части, которые можно выполнить с помощью треугольников и циркуля. Эти приемы необходимо использовать при выполнении этого задания. При выполнении чертежей деталей часто встречаются плавные переходы от одной линии к другой, называемые сопряжениями. В работе используется сопряжение между двумя окружностями – внутреннее и внешнее (см. приложение).
Домашняя контрольная работа Лист №3 Формат А3. «Комплексные чертежи и аксонометрические проекции геометрических тел».
Выполнение этого задания предусматривает знания основ начертательной геометрии – проецирование предмета на три плоскости проекций с учетом проекционной связи. Деталь любой формы можно представить как совокупность отдельных геометрических тел. Задание предусматривает построение простейших геометрических тел (призмы, пирамиды, цилиндра. конуса) и аксонометрической проекции каждого тела в изометрии – когда оси координат находятся под углом 120 градусов друг к другу. В данном задании используются правила и приемы проецирования точек, линий и плоскостей.
Домашняя контрольная работа Лист № 4 Формат А3. «Комплексный чертёж и изометрия усечённой пирамиды».
Детали очень часто имеют формы, представляющие собой различные геометрические поверхности, рассеченные плоскостями. Пример сечения пирамиды с заданными параметрами по вариантам показан на образце задания (см. приложение). Для построения чертежа необходимо соблюдать следующую последовательность:
- построить комплексный чертеж полной шестиугольной пирамиды, используя размеры варианта – диаметр основания, высоту пирамиды;
- построить след секущей плоскости, используя расстояние «а» и обозначив Рh, Px, Pv, отложив угол альфа;
- обозначить точки сечения 1,2,3….;
- построить плоскость верхнего сечения;
- построить натуральную величину плоскости сечения способом перемены плоскостей проекций;
- построить аксонометрическую проекцию усеченной пирамиды – изометрия;
-построить развертку усеченной пирамиды, используя действительную величину каждого ребра и верхнего основания усеченной пирамиды.
Домашняя контрольная работа Лист № 5 Формат А3. Графическая работа «Построение третьей по двум заданным проекциям модели и её изометрия»
При выполнении этого задания необходимо учитывать правила выполнения геометрических форм используемых при построении листа №3 «Комплексные чертежи и аксонометрические проекции геометрических тел». мысленно расчленяем модель на элементарные геометрические формы и представляем себе, как эти формы изображаются на всех трех проекциях, выясняем общую форму модели. Представляя общую форму модели в целом, выполняем аксонометрическую проекцию (изометрия). В данной работе приведены образцы двух моделей, выполненных в дух заданных проекциях одного варианта для всех. Работа выполняется в масштабе 1:1.
Домашняя контрольная работа Лист № 6 ФорматА3. Графическая работа «Выполнение чертежей деталей с применением простого и сложного разреза».
Для получения более наглядного изображения внутреннего устройства изделия на чертежах применяются разрезы. В зависимости от числа секущих плоскостей разрезы делятся на простые и сложные. Простой разрез выполняется одной секущей плоскостью, сложный – несколькими секущими плоскостями. В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций простые разрезы делятся на горизонтальные, вертикальные и наклонные. Сложные разрезы – полученные с помощью двух и более секущих плоскостей, подразделяются на ступенчатые и ломанные. В данной работе показан пример выполнения сложного ступенчатого разрез двух деталей. Работа выполняется по заданному образцу одного варианта. Необходимо выполнить вместо невидимого контура детали изображение двух проекций с разрезом, обозначив плоскость сечения, направление взгляда в соответствии с Гост 2.305-68.
Домашняя контрольная работа Лист №7 Формат А3. «Сечение».
Выполнение этой работы дает возможность понять принцип выполнения внутреннего контура детали с помощью сечения плоскостью за которой не обязательно показывать видимый контур детали. Для этого достаточно показать только то, что попало в плоскость сечения. Сечения бывают наложенные, в разрыве детали, проекционной связи или на свободном месте чертежа. На образце в приложении показан один вариант детали.
Домашняя контрольная работа лист № 8 Формат А3. «Болтовое соединение».
Для выполнения этой работы необходимы понятия параметров изображений резьбовых изделий и их соединений. Работа выполняется по вариантам и иллюстрирует изображение с помощью соединения деталей болтом. Для выполнения работы необходимо произвести расчеты, которые позволят выполнить правильно соединение. Формулы расчетов приведены на листе (см. приложение).
Перечень практических работ выполняемых в сессионный период на лабораторно – практических занятиях:
Аудиторная практическая работа №1: Выполнение шрифта по предложенному трафарету. (Рабочая тетрадь для практических работ на занятии).
Аудиторная практическая работа №2 «Сопряжения»
Аудиторная практическая работа №3: «Построение наглядных изображений и комплексных чертежей проекций точки и отрезка прямой и плоской фигуры».
Аудиторная практическая работа №4 «Построение окружности и многоугольника в изометрической проекции на 3- и плоскости».
Аудиторная практическая работа №5 «Сечение»
Аудиторная практическая работа №6. «Технологическая схема».
Аудиторная практическая работа №7 «Выполнение эскиза генерального плана территории ОМТТ, составление экспликации».
Перечень графических работ выполняемых в сессионный период на лабораторно – практических занятиях::
Аудиторная графическая работа №1 Формат А3 «Группа геометрических тел» комплексный чертеж и аксонометрия.
Аудиторная графическая работа №2 Формат А3 «Построение чертежа модели по натурному образцу».
Аудиторная графическая работа №3 Формат А3 «Разрезы»
Аудиторная графическая работа №4 ФорматА3 (миллимитровка). «Выполнение эскиза детали» по натурному образцу.
Классная контрольная работа выполняется по теме: «Построение третьей проекции модели» Формат А3.
Перечень вопросов по дисциплине «Инженерная графика», выносимых на дифференцированный зачет
1. Размер формата А4.
2. Как оформляется на потребительском формате стандартный формат?
3. Как оформляется на формате рабочее поле чертежа?
4. Место основной надписи на форматах.
5. Место основной надписи на формате А4.
6. Размеры формата A3.
7. Размеры формата А2.
8. Размеры формата А1.
9. Размеры основной надписи для первых листов чертежей.
10.Что определяет размер шрифта?
11 .Стандартные размеры шрифта.
12.Соотношение между высотой прописных и строчных букв.
13.Расстояние между словами при выполнении надписей.
14.Толщина сплошной основной толстой линией.
15.Толщина тонких линий.
16. Параметры штриховой линии.
17.Параметры штрих - пунктирной линии.
18.Какой линией оформляются осевые и центровые линии на чертежах?
19.Требования стандарта по выполнению центровых и осевых линий.
20.Какая линия применяется для оформления линии обрыва?
21. Параметры разомкнутой линии.
22.Что называется сопряжением?
23.Как найти центр сопряжения?
24.Толщина выносных и размерных линий при нанесении размеров.
25.Наименьшее расстояние от контура детали до размерной линии.
26.Наименьшее расстояние между соседними параллельными размерными линиями.
27.Величина выхода выносной линии за стрелку при нанесении размеров.
28.Размер шрифта, рекомендуемый для размерных чисел.
29.Знаки, применяемые при нанесении размеров.
30.Высота знаков R; ; ; при нанесении размеров.
31.Что показывает масштаб?
32.Как определить масштаб по чертежу детали?
33.Место обозначения масштаба на чертеже.
34.Название и обозначение плоскостей проекций.
35.Обозначение проекций точек на плоскостях проекций.
36.Понятие о координатах точки.
37.Возможные случаи положения точки относительно плоскостей проекций.
38.Какой отрезок называется проецирующим?
39.Положение отрезков относительно плоскостей проекций.
40.Какие плоскости называются плоскостями уровня?
41.Какие плоскости называются проецирующими?
42.Название основных геометрических тел.
43.Название аксонометрических проекций.
44.Расположение изометрических осей, коэффициент искажения в изометрии.
45.Расположение осей в диметрической проекции, коэффициент искажения в диметрии.
46.Категории изображений на машиностроительных чертежах.
47.Перечислить возможные виды на чертежах деталей.
48.Когда изображения вида на чертеже не подписывается?
49.Как оформляется вид, выполненный с нарушением проекционных связей?
50.Какой разрез называется простым?
51 .Какой разрез называется сложным?
52.Перечислить простые разрезы.
53.Назвать сложные разрезы.
54.Как обозначается положение секущей плоскости на чертежах?
55.Когда положение секущей плоскости на чертеже не показывают и разрез не подписывают?
56.Как при необходимости подписывают изображение разреза?
57.Размеры и место стрелок, указывающих направление взгляда, при выполнении видов и размеров.
58.Разрезы через ребра жесткости, спицы и т. д.
59.Чем отличается сечение от разреза?
60.Как изображается резьба на чертежах?
61.Принципы изображения резьбы на чертежах.
62.Типы резьбы.
63.Как наносится размер резьбы на чертежах?
64.Назвать стандартные крепежные изделия.
65.Место обозначения материала детали на чертежах.
66.Что входит в обозначение материала детали?
67.Прядок заполнения спецификации к сборочному чертежу. 68.Размеры и форма основной надписи для текстовых документов. 69.Основные типы и виды схем. Их шифры.
70.Толщина линий при вычерчивании схем.
71.Минимальное расстояние между соседними параллельными линиями на схемах.
72.Минимальное расстояние между соседними условными изображениями элементов.
73.Принцип нанесения позиционных обозначений на схемах.
74.Условно графические обозначения на схемах, их форма и размеры.
75.Форма и размеры перечня элементов, в схеме.
76. Место перечня элементов на чертеже.
77. Основная надпись для перечня элементов, если он выполнен на от дельном формате.
78. Шифр перечня элементов, выполненного на отдельном формате.
79. Перечислить виды строительных чертежей.
80. Как маркируются координационные оси на чертежах.
81.Форма основной надписи для строительных чертежей.
Тематический план учебной дисциплины «Инженерная графика»
для специальности 140448 Техническая эксплуатация и обслуживание электрического и электромеханического оборудования по заочной форме обучения.
Наименование разделов и тем | Аудиторные лабораторно-практические занятия | Самостоятельная работа |
1 | 2 | 3 |
Раздел 1. Геометрическое черчение. | 4 | 16 |
Тема 1.1. Основные сведения по оформлению чертежей. | 5 | |
Тема 1.2. Геометрические построения. | 2 | 3 |
Тема 1.3. Правила вычерчивания контуров технических деталей. | 2 | 8 |
Раздел 2. Проекционное черчение. Основы начертательной геометрии. | 8 | 34 |
Тема 2.2. Плоскость. | 2 | 3 |
Тема 2.3. Поверхности и геометрические тела. | 2 | 9 |
Тема 2.4. Аксонометрические проекции. | 2 | 3 |
Тема 2.6. Проекции моделей. | 2 | 13 |
Раздел 3. Машиностроительный чертеж | 4 | 45 |
Тема: 3.2. Изображения — виды, разрезы, сечения. | 2 | 13 |
Тема 3.4. Эскизы и рабочие чертежи деталей | 2 | 4 |
Тема 3.7. Чертежи общего вида и сборочный чертеж. | 5 | |
Раздел 4. Чертежи и схемы по специальности. | 4 | 6 |
ВСЕГО по дисциплине: | 22 | 112 |
Список рекомендуемой литературы:
1. Боголюбов, : учебник / - М.: Машиностроение, 2007. – 368 с.
2. Боголюбов, задания по курсу черчения - учебное пособие для средних специальных учебных заведений.3-е изд., стереотипное. Перепечатка со второго издания12994г./ - М.: «Альянс», 2007. – 368с.
3. Федоренко чертежей в системе Автокад. Учебник / . - М.: ЛТД. 1991. – 217с.
4. Стандарты в оформлении чертежей.-ОИТТ,1998
5. ГОСТ 21.101 – 93 СПДС
