Характеристики трубы Thermotech

Характеристики трубы Thermotech
 Трубы PE-RT стали следующим шагом на пути развития полиэтиленовых труб. Благодаря применению материала Dowlex 2344 (торговая марка Dowlex принадлежит концерну DOW Chemical Corp.) с большим числом связей между молекулами, трубы PE-RT могут выдерживать высокие давления и температурные перепады, при этом обладая удивительной гибкостью и прочностью.

 В соответствии с требованием DIN 4726, продолжительность жизни трубы должна быть минимум 50 лет с фактором надежности 2,5. Контроль качества, проведенный, южно-германским центром сертификации SKZ, показал, что теоретическая продолжительность жизни нашей трубы составляет более 490 лет с фактором надежности 2,5.

№ испытаний	Температура [°C]	Давление [МПа]	Длтьельность испытаний [ч]	Результат испытаний
2.1	20	10.00	>1	без деформации
2.2	95	3.55	>165	без деформации
2.3	95	3.50	>1000	без деформации
2.4	110	1.90	>8760	без деформации

 Труба PE-RT универсальна и соответствует нормам DIN 4721, охватывающим системы пластиковых трубопроводов для холодного и горячего водоснабжения, напольного (водяной теплый пол), низкотемпературного и радиаторного отопления.

 В соответствии с ISO 10508 существует 5 классов труб в зависимости от области их применения. Важно понимать, что это требования, а не характеристики конкретной трубы, и, если труба соответствует данному классу, то ее характеристики не ниже требований данного класса, а, как правило, значительно (с запасом) превышают их.

	Тр Рабочая темп. [°C]	Макс. срок жизни, при Тр с коэфф. запаса 1.5 [лет]	Тмр Макс. рабочая темп. [°C]	Макс. срок жизни, при Трм с коэфф. запаса 1.3 [лет]	Тм Макс. кратковременная темп. [°C]	Мин. срок жизни, при Тм [ч]
Класс 1 - горячее и холодное водоснабжение, до 60°C (Общий скасс для всех стран)	60	49	80	1	95	100
Класс 2 - горячее и холодное водоснабжение, до 70°C (Германия и Нидерланды)	70	49	80	1	95	100
Класс 4 - Напольное отопление и низкотемпературные радиаторы	40 + 60	20 + 25	70	2.5	100	100
Класс 5 - Высокотемпературные радиаторы	60 + 80	25 + 10	90	1	100	100

 Например, возьмем класс 4 – труба должна отвечать следующим требованиям:
 • выдержать 20 лет при температуре 40°С,
 • выдержать 25 лет при температуре 60°С,
 • выдержать 2,5 года при температуре 70°С
 • выдержать 100 часов при температуре 100°С.
 • выдержать 2,5 года при температуре 20°С.
 Итого в общей сложности 20+25+2.5+2.5=50 лет и 100 часов, при разных температурах.

 В соответствии с требованиями стандартов на трубу наносится соответствующая маркировка: DIN 4721 ISO 10508 KL.4 6bar.

Что означает цифра 6bar? Может ли давление в трубах быть больше 6bar?

 В соответствии с ISO 13760 давление, которым маркируется труба, рассчитывается по специальной методике. Эта методика учитывает ряд требований, предъявляемых к различным классам труб, в зависимости от материала их изготовления, диаметра, толщины стенки, температуры и давления. Рассмотрим требования к классу 4 и 5.

 Класс 4

Температура [°C]	Стрессовое давление (характеристика материала)	Коэффициент запаса	Длительность работы [ч]/[лет]	Время при данной температуре [%]	Износ трубы [% в год]
40	3.6	1.5	175320 / 20	40	0.000
60	3.6	1.5	219150 / 25	50	0.010
70	3.6	1.3	21915 / 2.5	5	0.002
100	3.6	1	100 / 0.01	0.02	1.989
20	3.6	1.25	21815 / 2.5	4.98	0.000
ИТОГО:			438300 / 50	100	2

 Класс 5

Температура [°C]	Стрессовое давление (характеристика материала)	Коэффициент запаса	Длительность работы [ч]/[лет]	Время при данной температуре [%]	Износ трубы [% в год]
60	2.95	1.5	219150 / 25	50	0.000
80	2.95	1.5	87660 / 10	20	1.200
90	2.95	1.3	8766 / 1	2	0.799
100	2.95	1	100 / 0.01	0.02	0.002
20	2.95	1.25	122624 / 14	27.98	0.000
ИТОГО:			438300 / 50	100	2

 Условия эксплуатации (температура и давление) в течение срока службы трубы непрерывно меняются. Например, для класса 5 распределение температуры в течении срока службы трубы регламентируется следующим образом - 50% времени при температуре 60°С, 20% времени при температуре 80°С, 2% времени при температуре 90°С, 0,02% времени при температуре 100°С и 27.98% времени при температуре 20°С. Одновременно важнейшей характеристикой является «стрессовое давление». Это (!) коэффициент (именно коэффициент, а не рабочее давление в прямом смысле), определяемый ISO для каждого конкретного материала (сырья), из которого производится труба. Для материала труб PE-RT 80 и класса 5 этот коэффициент составляет 2,95, а для класса 4 – 3,6 (см. таблицы).

 Непосредственно давление, которым маркируется труба, рассчитывается по формуле с учетом нормативного «стресс-давления», диаметра и толщины стенки трубы:

P=(10*2*s*)/(d-s) [бар]

где:
Р[бар] – давление, которым маркируется труба
s[мм] – толщина стенки трубы
[бар] – стрессовое давление
d[мм] – диаметр трубы

 Рассмотрим для примера трубу PE-RT Thermotech диаметром 17мм со стенкой 2мм (17*2мм). Давление, которым маркируется труба, будет следующим:
 Для класса 4 (напольное отопление и низкотемпературные радиаторы):

P=(10*2*s*)/(d-s)=(10*2*2*3.6)/(17-2)=9.6бар

 Для класса 5 (высокотемпературные радиаторы):

P=(10*2*s*)/(d-s)=(10*2*2*2,95)/(17-2)=7,87бар

 Важно понимать, что давление, которым маркируется труба, согласно ISO определяется наихудшими условиями работы, а именно температурой 100°С, а также имеет определенные градации (фиксированные значения). Поскольку для нашего класса фиксированными значениями являются 6 и 10 бар, а полученные нами расчетные значения (9,6 и 7,87 бар соответственно) меньше 10бар, то ближайшим табличным значением, которое должно быть нанесено на трубы будет 6бар.

 ГОСТ не имеет особых отличий от ISO 10508, но разрешает маркирование труб фактическим значением давления для данного класса с точностью до 0,01МПа. Т. о. та же самая надпись на трубе, но по ГОСТ, будет выглядеть: ГОСТ 52134 класс 4/9,6 бар или ГОСТ 52134 класс 5/7,87 бар

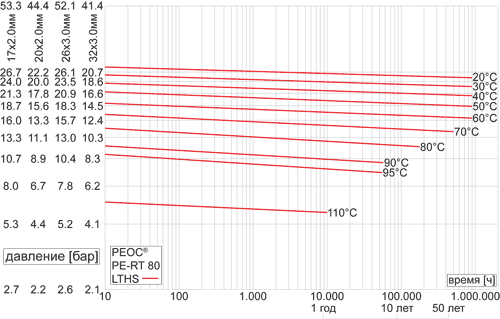

 В действительности же допустимое рабочее давление для труб во многом зависит от температуры теплоносителя и длительности воздействия температуры при данном давлении. Для определения сроков жизни трубы в зависимости от сочетания рабочего давления-температуры построены соответствующие номограммы.

Например, для трубы 17*2 мм:

при постоянной температуре в системе 60°С и давлении 16 бар срок жизни гарантированно больше 50 лет. Вместе с тем, при том же самом давлении 16 бар, но при скачке температуры до 70°С воздействие на трубу не рекомендуется больше 400 часов при постоянной температуре 110°С в течение 100 часов допустимое давление уменьшается до 7 бар. Вместе с тем, если при той же температуре 110°С снизить давление до 5 бар, то труба «проживет» гарантированно десятки лет

>Midi< Composite
 >Midi< Composite является модернизированным вариантом труб PE-RT, полностью изготовленной из материала Dowlex-Basis (PE-RT) с кислородным барьером (EVOH), спрятанным внутрь трубы между слоями полиэтилена. Т. к. все слои являются полимерами, то в результате последовательной «сшивки» слоев образуется труба, как единое целое, стабильная в условиях колебания температуры и давления, с небольшим линейным удлинением, устойчивая к механическим воздействиям.


Температурное удлинение
При изменении температуры на 50°С линейное удлинение труб PE-RT оставляет всего 0,3%, а при изменении на 90°С – 0,7%. При охлаждении труба полностью принимает свою первоначальную форму.

Замедление процесса старения
 На старение труб и отопительных систем, прежде всего, влияет растворенный в теплоносителе кислород, проникающий диффузионно сквозь стенки труб. Благодаря слою EVOH (кислородному барьеру) проникновение кислорода в теплоноситель через стенки труб PE-RT менее 0,01 г/м3 в день, что значительно превышает требования DIN 4726 (0,1 г/м3).

 Кислородный барьер внутри трубы EVOH прошел испытания TÜV, Технический центр контроля качества Баварии, в соответствии с DIN 4726.

 Трубы, применяемые компанией Thermotech, имеют диаметры 16, 17, 20, 26 и 32 мм.

 Сверху труб Midi Composite Thermotech нанесен специальный антискрипный слой,

препятствующий скрипу труб в алюминиевых, деревянных и полистирольных пластинах легких (безбетонных) систем.
