РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
БЛОК ЭЛЕКТРОННЫХ
СИРЕН
РE-9103А
InterM
БЛОК ЭЛЕКТРОННЫХ СИРЕН
РЕ-9103А
Назначение:
Блок электронных сирен РЕ-9103А предназначен для формирования предупреждающих и тревожных сигналов в системах оповещения и трансляции.
Распаковка и установка:
Не смотря на то что установка и обслуживание в работе устройства РЕ-9103А не вызовет у Вас сложностей, Вам необходимо уделить несколько минут времени для чтения этого руководства, чтобы ознакомится со всеми функциональными возможностями, правильно установить и подключить изделие.
Пожалуйста, очень аккуратно распакуйте блок электронных сирен, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам придется перевозить изделие или обращаться в службу сервиса.
Безопасность:
Блок электронных сирен предусматривает установку в 19” стойку. Если Вы используете блок не в стоечном варианте, не устанавливайте его возле радиаторов, нагревательных приборов, в местах с повышенной влажностью и содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.
Блок электронных сирен работает от напряжения +24 В, которое не опасно для жизни человека.
Возможности:
· СИГНАЛЫ ГОНГА
Чистый и приятный звук встроенных сигналов гонга. Гонг может быть двухканальным или подобным звуку колокола, гонг может звучать с повышением или понижением тона. Эти сигналы очень удобны для привлечения внимания, например, перед подачей звуковых объявлений. Вы так же можете регулировать скорость проигрывания (быстро/медленно) с помощью специальных перемычек на главной плате;
· СИГНАЛЫ СИРЕНЫ
Сигналы сирены необходимы в случае пожара, тревоги или другой чрезвычайной ситуации. Сирена может быть непрерывной или изменяющейся;
· ДИСТАНЦИОННОЕ ВКЛЮЧЕНИЕ СИГНАЛОВ ГОНГА
Вы можете включать сигналы гонга дистанционно, используя клеммы на задней панели блока;

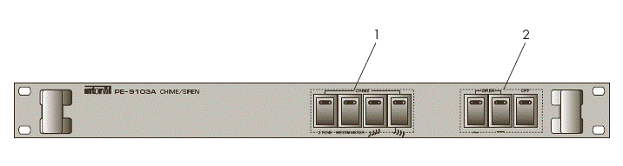

ПЕРЕДНЯЯ ПАНЕЛЬ
1. Выключатели гонга
а) Выключатель двухтонального сигнала гонга (динг-донг);
б) выключатель сигнала, подобного звучанию колокола;
в) выключатель сигнала гонга, звучащего с повышением тона;
г) выключатель сигнала гонга, звучащего с понижением тона.
2. Выключатели сирены
а) выключатель изменяющегося сигнала сирены;
б) выключатель непрерывной сирены;
в) выключатель сигнала сирены.

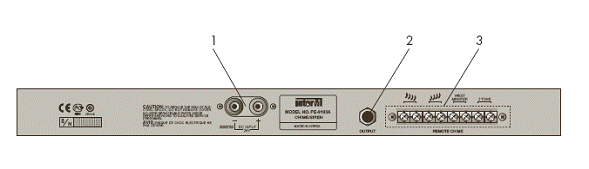

ЗАДНЯЯ ПАНЕЛЬ
1. Клеммы 24 В
На эти клеммы необходимо подать питание 24 В.
2. Разъем OUTPUT
Несимметричный выход типа Jack 1/4' для подключения к предусилителю (РР-9113).
3. Клеммы дистанционного включения
Вы можете дистанционно включать сигналы гонга используя эти клеммы.
Технические характеристики:
Сирена______________________________________ 630 Гц;
Выходное напряжение/сопротивление____________ 1 В/ 1 кОм;
Напряжение питания___________________________ DC 24 В; размеры____________________482х44х280 мм;
масса______________________ 2,8 кг.
Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,
YANGJU – KUN, KYUNGKI – DO, KOREA
~5,
Гарантия изготовителя:
ü Гарантия действительна в течении 12 месяцев с момента продажи изделия.
ü При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.
ü Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.
ü Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.
Наименование изделия: Блок электронных сирен РЕ-9103А.
Сертификация: Блок электронных сирен РЕ-9103А отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ , ГОСТ , ГОСТ , ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.
Серийный номер модели: ___________________
Дата продажи: ___________________
Продавец: ___________________
