–ИМПУЛЬС РЕГИОН»
г. Тула
Котел стальной
отопительный газовый
(с аккумуляцией горячей воды)
КС – ГС - 5÷12,5 Д
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПАСПОРТ
ТУ
C-RU. MT42.B.11486
! В Н И М А Н И Е!
Перед установкой отопительного котла необходимо внимательно изучить настоящее Руководство по эксплуатации.
Монтаж котла, пуск котла в эксплуатацию, техническое обслуживание и ремонт котла должны осуществлять только газовые службы и организации, которые имеют соответствующие лицензии и разрешение завода-изготовителя.
После распаковки котла необходимо произвести контроль правильности и комплектности поставки. В случае каких-либо неясностей, или визуально обнаруженных повреждений обратитесь к поставщику.
Это руководство всегда должно находится возле котла, для возможности пользования и потребителем и персоналом, который будет осуществлять техническое обслуживание.
Требуйте заполнения торговой организацией свидетельства о продаже, а также талонов по гарантийному ремонту.
Организация, производившая монтаж и ввод оборудования в эксплуатацию, обязана заполнить контрольный талон и составить АКТ ввода в эксплуатацию. После монтажа и пуска котла в эксплуатацию ОБЯЗАТЕЛЬНО заполнить данные в паспорте об установки и пуске котла в эксплуатацию (п.18 и п.19 настоящего Руководства). БЕЗ ИХ ЗАПОЛНЕНИЯ ГАРАНТИЯ НЕДЕЙСТВИТЕЛЬНА.
Эксплуатация котла производится владельцем, а техническое обслуживание предприятием, имеющим соответствующую лицензию.
Невыполнение требований настоящего руководства может привести к выходу из строя оборудования и к утрате гарантии.
Все необходимые параметры проверены и установлены на предприятии-изготовителе и никакого вмешательства кроме розжига, регулирования температуры и поддерживания уровня воды в системе, не требуется.
Следуя приведенным в данном Руководстве простым правилам, Вы всегда можете рассчитывать на отличную, надежную и экономическую работу отопительного котла.
В связи с постоянным техническим совершенствованием конструкции отопительного котла возможны незначительные расхождения между описанием и его конструкцией.
Контактные телефоны: -Импульс регион» (4872),
Адрес для переписки: Россия, ,
-Импульс регион»
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Вы приобрели один из лучших отечественных отопительных газовых котлов, имеющихся на рынке.
Котлы отопительные газовые типа КС-ГС 5÷12,5Д предназначены для отопления и горячего водоснабжения квартир в жилых многоэтажных домах и индивидуальных жилых зданиях.
Котлы изготавливаются по специально разработанным ТУ, согласованным с Госстроем России. Котлы прошли сертификационные испытания и имеют сертификат Госстандарта России, разрешение Федеральной службы по экологическому, технологическому и атомному надзору, а также разрешение Государственной санитарно-эпидемиологической службы России.
Котлы рекомендованы к применению Госстроем России и Департаментом строительства и ЖКХ Минпромэнерго РФ.
Отопительные системы на базе отопительных котлов серии КС-Г прошли экспертизу и рекомендованы к применению НИИ «Экологии человека и гигиены окружающей среды имени » Российской академии медицинских наук.
Содержание
Стр.
Введение...................................................................................................... 5
1. Назначение котла ................................................................................... 5
2. Технические характеристики..................................................................6
3. Комплектность.........................................................................................8
4. Конструкция и работа котла ................................................................. 8
5. Меры безопасности при монтаже, пуске
и эксплуатации котла.............................................................................13
6. Установка (монтаж) котла и систем....................................................13
7. Подготовка котла к работе ....................................................................14
8. Запуск котла с блоком автоматики «630 EUROSIT» ......................... 16
9. Использование котла в режиме горячего водоснабжения ………… 18
10.Техническое обслуживание котла ……………………………………19
11.Транспортировка и хранение................................................................ 19
12. Утилизация..................................………………………………...…. 19
13. Возможные неисправности и способы их устранения ………….. .20
14. Свидетельство о приёмке.....................................................................21
15. Свидетельство об упаковке...……………………………………..
16. Лист регистрации поставки на экспорт..............................................21
17. Свидетельство о консервации............................................................ 22
18. Данные об установке котла ……………………………………….... 22
19. Данные о пуске котла в эксплуатацию ……………………………. 22
20. Гарантийные обязательства................................................................ 23
Гарантийный талон ………………………………………………… 24
Введение
Настоящее руководство по эксплуатации (РЭ) предназначено для осуществления правильной и безопасной эксплуатации котла отопительного газового стального типа КС-ГС – 5 ÷ 12,5 Д.
Руководство содержит сведения о конструкции котла, характеристики котла, инструкцию по монтажу и пуску котла, указания, необходимые для правильной и безопасной установки и эксплуатации котла, паспорт, гарантийные обязательства.
1. Назначение котла
1.1. Котел отопительный газовый КС-ГС-5÷12,5 Д (далее котел) предназначен для раздельного отопления и горячего водоснабжения квартир в жилых многоэтажных домах и индивидуальных жилых зданиях.
1.2. Котлы изготовлены в соответствие с ТУ и применяются для систем отопления с естественной или принудительной циркуляцией теплоносителя, с контуром горячего водоснабжения (ГВС). Конструкция котла позволяет осуществлять забор воздуха для горения и удаление продуктов сгорания естественным путем.
1.3. Котел напольной конструкции и оборудован системой аккумуляции воды объемом 106 литров.
1.4. Котел пожаробезопасен, его конструкция исключает нагрев внешних и прилегающих к котлу поверхностей выше +60оС.
1.5. Котел работает на природном газе ГОСТ 5542-87 низкого давления с рабочим давлением 1,27 кПа - 2.0 кПа.
1.6. Котел изготавливается в климатическом исполнении УХЛ категории 4.2. по ГОСТ .
1.7. Котел оборудован автоматикой безопасности и управления «630 EUROSIT» (Италия) или аналогом.
2. Технические характеристики
Таблица 1
Технические характеристики котлов КС-ГС– 5÷10 Д
Наименование характеристики | ЗНАЧЕНИЯ | |
КС-ГС-5Д | КС-ГС-10Д | |
Номинальная теплопроизводительность, кВт | 5 | 10 |
Диапазон регулирования теплопроизводительности, кВт | 1,0-5,0 | 2,0-10,0 |
0-5,0* | 0-10,0* | |
Коэффициент полезного действия, не менее % | 90 | |
Площадь отопления при высоте потолка 2,5м, м2 | до 60 | до 120 |
Максимальная температура контура отопления котла, оС | 95 | |
Диапазон регулирования температуры отопления котла, оС | 40-90 | |
Рабочее давление воды на выходе котла при естественной циркуляции теплоносителя, МПа | 0,1 | |
Максимальное давление в контуре отопления, МПа | 0,3 | |
Номинальное давление природного газа, Па | 1 | |
Расход газа, м3/ч: · минимальный · номинальный | 0,15 0,6 | 0,3 1,2 |
Разряжение за котлом, не более Па * | 25 | |
Температура уходящих дымовых газов, оС | до 170 | |
Неснижаемый запас воды (при температуре 60оС), л | 106 | |
Максимальное давление в контуре ГВС, МПа | 0,6 | |
Размеры присоединительных патрубков, мм · системы отопления · системы газоснабжения · системы горячего водоснабжения | 40 15 15 | |
Размеры присоединительных патрубков: · дымохода | 100 | |
Габаритные размеры, мм · длина · ширина · высота (с патрубком дымохода) | 465 460 1725 | |
Масса, кг | 80 | |
Срок службы, лет | 15 |
*При использовании дополнительного электрического нагревателя мощностью 1,2-2,0 кВт
Таблица 1А
Технические характеристики котлов КС-ГС–7,5÷12,5 Д
Наименование характеристики | ЗНАЧЕНИЯ |
| |
КС-ГС-7,5Д | КС-ГС-12,5Д |
| |
Номинальная теплопроизводительность, кВт | 7,5 | 12,5 |
|
Диапазон регулирования теплопроизводительности, кВт | 1,5-7,5 | 2,5-10,0 |
|
0-7,5* | 0-12,5* |
| |
Коэффициент полезного действия, не менее % | 90 |
| |
Площадь отопления при высоте потолка 2,5м, м2 | до 80 | до 150 |
|
| |||
Максимальная температура контура отопления котла, оС | 95 |
| |
Диапазон регулирования температуры отопления котла, оС | 40-90 |
| |
Рабочее давление воды на выходе котла при естественной циркуляции теплоносителя, МПа | 0,1 |
| |
Максимальное давление в контуре отопления, МПа | 0,3 |
| |
Номинальное давление природного газа, Па | 1 | 0,3 1,2 |
|
Расход газа, м3/ч: · минимальный · номинальный | 0,25 1 | 0,35 1,43 |
|
Разряжение за котлом, не более Па * | 25 |
| |
Температура уходящих дымовых газов, оС | до 170 | Менее 0,75 | |
Неснижаемый запас воды (при температуре 60оС), л | 106 |
| |
Максимальное давление в контуре ГВС, МПа | 0,6 |
| |
Размеры присоединительных патрубков, мм · системы отопления · системы газоснабжения · системы горячего водоснабжения | 40 15 15 |
| |
Размеры присоединительных патрубков: · дымохода | 100 |
| |
Габаритные размеры, мм · длина · ширина · высота (с патрубком дымохода) | 465 460 1725 |
| |
Масса, кг | 80 |
| |
Срок службы, лет | 15 |
|
*При использовании дополнительного электрического нагревателя мощностью 1,2-2,0 кВт
3. Комплектность
Котел поставляется в упакованном виде и в комплект поставки входят:
- Котел в сборе ……………...……………………………………………………………1шт.
- Паспорт, руководство по эксплуатации ………………………………………………1шт.
- Упаковочный короб ……………………………………………………………………1шт.
Конструкция и работа котла4.1. Конструкция котла.
Котел отопительный типа КС-ГС-5÷12,5 Д (рис. 1) представляет собой стальную конструкцию в виде прямоугольного шкафа, внутри которого находится теплообменник газотрубного типа с вертикальным расположением конвективных каналов, газогорелочное устройство, блок автоматики и безопасности и емкость для горячей воды. На переднюю панель котла выведены показывающие термометры 1 и 2 (нижний термометр показывает температуру теплоносителя в теплообменнике котла, а верхний – температуру воды в аккумулирующей емкости). Котел отопительный имеет съемную крышку 3 для доступа к блоку автоматики безопасности и управления «630 EUROSIT», а также имеются смотровые щели 4, для контроля за работой блока горелок.
На задней поверхности корпуса котла расположен патрубок 10 (Ду 15) системы газоснабжения, имеются два патрубка 6 и 9 (Ду 15) системы горячего водоснабжения и два патрубка 7 и 8 (Ду 40) системы отопления.
На верхней поверхности котла отопительного имеется патрубок 11 для удаления продуктов сгорания.
На рис. 1 показаны габаритные размеры и диаметры соединительных патрубков котлов отопительных типа КС-ГС – 5÷12,5 Д.
4.1.1. Описание конструкции котла.
Конструкция котла приведена на рис. 2.
Котел отопительный имеет стальной цельносварной корпус теплообменника 1. В нижней части теплообменника находится топочное пространство 2 (в топочном пространстве устанавливается блок горелок, соединенный с блоком автоматики безопасности и управления «630 EUROSIT» - на рис. 2 не показаны). Над топочным пространством расположены вертикальные конвективные каналы 3, в которых происходит передача тепла от продуктов сгорания к теплоносителю.
Корпус теплообменника 1 одной из своих сторон непосредственно примыкает к боковой поверхности емкости для аккумуляции воды 4. Емкость 4 изготовлена из нержавеющей стали. На внешней боковой поверхности емкости 4 расположены кронштейны 5 для крепления патрубка для удаления продуктов сгорания (на рис. 2 патрубок не показан). На верхней торцевой поверхности емкости 4 имеется предохранительный клапан (на рис. 2 клапан не показан).
На боковой поверхности емкости 4 имеются патрубки для подключения системы отопления 6 и системы горячего водоснабжения – 7.
На верхней поверхности корпуса теплообменника расположено гнездо 8 для установки электронагревателя (дополнительная опция). Электронагреватель имеет встроенный датчик и регулятор температуры.
На лицевой стороне теплообменника имеется гнездо 9 для установки датчика показывающего термометра и датчика блока автоматики «630 EUROSIT».
На верхней поверхности корпуса теплообменника имеется прерыватель тяги 1 с датчиком опрокидывания тяги 2 (рис. 3). Датчик опрокидывания тяги соединен с блоком автоматики «630 EUROSIT». При отсутствии тяги в дымоходе происходит автоматическое отключение газовой горелки.
А Б В
20 Ø
 | |
 | |
 | |
 | |
6(Ду15)
 |  |
2 O
|
1 7(Ду40)
 |
 |
 |
3
 |
 |
4 8(Ду
10(Ду15)
420
9(Ду15) 16
 | ||
 | | |
275
 |
 |
85 O
65
 |  |
1725

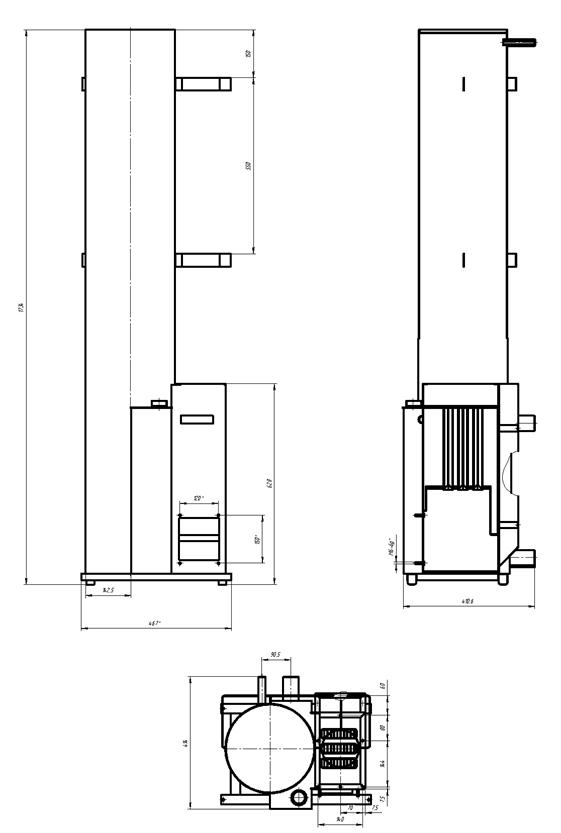

Рис.1
Котел стальной отопительный.
А - вид спереди, Б - вид сбоку, В - вид сзади.
|
|
|
|
|
|
|
|
|
Рис. 2
Конструкция котла
4.2.Работа блока горелок котла.
Блок горелок (рис.4) представляет собой отдельно собраний узел, и устанавливается на котле в собранном виде.
В состав блока горелок (рис. 4) входят следующие основные функционально
взаимосвязанные узлы и детали: фронтальный лист с коллектором – 1, на котором смонтированы все основные элементы: блок секций основных горелок 2, пилотная горелка 3, термопара 4, электрод розжига 5, клапан управления «630 EUROSIT» 6.
На клапане управления «630 EUROSIT» имеются ручка управления 7 и кнопка пъезорозжига 8.
Работает газовая горелка следующим образом: из газовой сети природный газ низкого давления по подводящей трубе подается к блоку автоматики безопасности и управления.
Запальная (пилотная) горелка работает непрерывно. Основная горелка включается блоком автоматики для поддержания заданной температуры теплоносителя по мере необходимости. Основная горелка с блоком автоматики является модуляционной, т. е. расход газа плавно изменяется в зависимости от нагрева теплоносителя в котле.
Пуск газогорелочного устройства осуществляется в соответствии с п. п. 8 настоящего руководства.
Внимание! Блок горелок является неотъемлемой частью котла, и не может
использоваться на других изделиях, а так же в качестве отдельного узла.
|
|

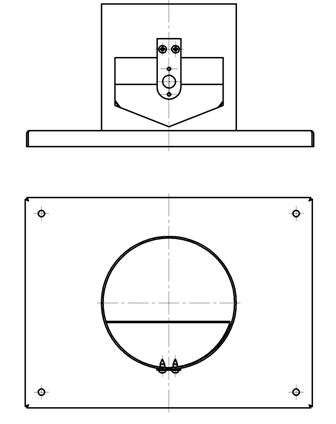

Рис 3
Прерыватель тяги с датчиком опрокидывания тяги
|
|
|
|
|
|
|
|

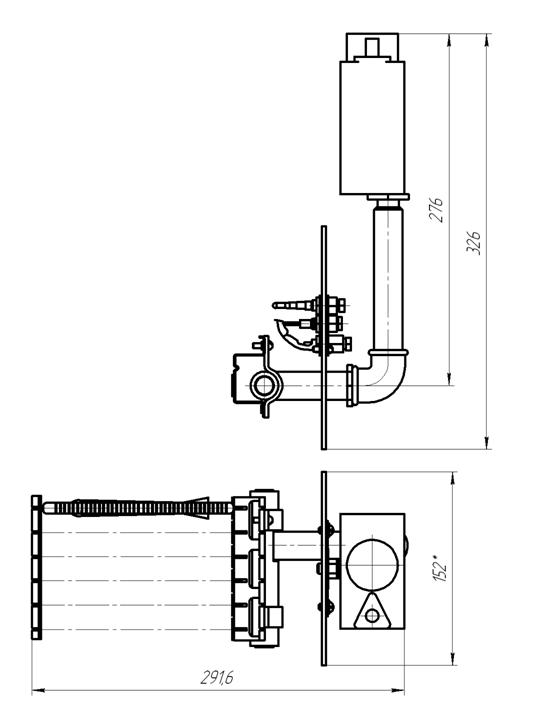

Рис. 4
Блок горелок и автоматики
1-фронтальный лист в сборе с коллектором,
2-блок секций основных горелок,
3-пилотная горелка с жиклером (соплом),
4-термопара, 5-электрод розжига,
6-клапан управления 630 EUROSIT,
7-ручка управления клапаном,
8- кнопка пъезорозжига,
5. Меры безопасности при монтаже, пуске в эксплуатацию отопительного котла.
Монтаж, пуск в эксплуатацию и ремонт котла должны осуществлять газовые службы и организации, имеющие соответствующие лицензии и разрешение завода - изготовителя.
При монтаже, пуске и эксплуатации котла необходимо соблюдать следующие МЕРЫ БЕЗОПАСНОСТИ:
· Котел устанавливать строго горизонтально в продольном и поперечном направлении (правильность установки проверить при помощи уровня);
· После подключения котла к системам отопления, газо - и водоснабжения обязательно проверить герметичность стыков и в случае обнаружения течи теплоносителя, газа и воды их устранить;
· При эксплуатации системы отопления необходимо следить за наличием теплоносителя в расширительном баке открытого типа. Для исключения остановки циркуляции теплоносителя и перегрева котла, не допускается работа котла с частично заполненной теплоносителем системе отопления. Подпитку системы отопления необходимо осуществлять по мере необходимости;
· При розжиге котла в холодный период необходимо довести температуру теплоносителя до 60°С и убедиться в наличии циркуляции в системе отопления. Только после этого можно продолжить разогрев системы до нужной температуры.
ЗАПРЕЩАЕТСЯ:
· Устанавливать запорную арматуру (кран) между системой отопления и расширительным баком;
· Сливать теплоноситель из системы отопления при работающем котле;
· Снимать смотровое стекло на фронтальной доске блока горелок;
· Закрывать чем-либо дымоход.
В случае появления запаха газа НЕОБХОДИМО:
1. Немедленно прекратить пользование газовыми приборами;
2. Закрыть все газовые краны на газовой магистрали и на самих газовых приборах;
3. Отключить электронагреватель (при его наличии);
4. Открыть окна и двери и проветрить помещение, где обнаружен запах газа;
5. По телефону 04 вызвать аварийную газовую службу;
6. Во избежание взрыва и пожара ЗАПРЕЩАЕТСЯ курить, пользоваться электрическими приборами и открытым огнем до устранения утечки газа.
6.Установка (монтаж) котла и систем
Монтаж котла и систем отопления, газо - и водоснабжения выполняется в соответствии с проектом, разработанным специализированной организацией, имеющей лицензию, и рекомендациями изложенными в настоящем Руководством по эксплуатации.
Размеры котла приведены на рис. 1. (см. страницу 7 Руководства). Котел предназначен для установки на полу помещения. Следует иметь ввиду, что вес котла в рабочем состоянии (при заполнении теплообменника теплоносителем и аккумулирующей емкости водой) составляет около 200 кг.
6.1. Последовательность установки (монтажа) котла:
- выбор места под установку котла производить в соответствии с требованиями
раздела 5 настоящего руководства;
- соединение котла с внешним дымоходом выполняется при помощи промежуточного
патрубка для удаления дыма (в комплект поставки котла не входит), диаметр
которого не должны быть меньше диаметра патрубка котла;
- место соединения патрубка с дымоходом должно быть уплотнено термостойким
изоляционным материалом;
- монтаж и присоединение к котлу систем отопления, газо - водоснабжения
проводить в соответствии с требованиями проекта.
6.2. Вариант системы отопления с естественной циркуляцией теплоносителя приведен на рис. 5.
6.3. Подающий и обратный трубопроводы отопительной системы устанавливаются с уклоном в направлении движения теплоносителя, это обеспечивает свободный выход воздуха через расширительный бак 7 и сток теплоносителя через вентиль 13, для слива воды из системы отопления.
6.4. При монтаже системы горячего водоснабжения, на вход холодный воды в
котел, необходимо установить фильтр механической очистки воды.
ПРИМЕЧАНИЕ: фильтр механической очистки в комплект поставки не входит и
приобретается отдельно.
6.5. По окончании отопительного сезона систему оставляют заполненной водой.
6.6. При установке расширительного бака в холодном помещении его защищают от
замерзания с помощью теплоизоляции и за счет циркуляции теплоносителя.
6.7. Запорная арматура должна иметь минимальное гидравлическое сопротивление. Могут
применяться шаровые краны, задвижки, вентили и т. п. .
6.8. Емкость расширительного бака принимается в зависимости от объема воды в системе,
и должна быть не 4,5% от общего объема воды в системе.
6.9. Заполнение системы производят из самой нижней точки через подпиточный
трубопровод 13. Заполнение производится медленно, для равномерного вытеснения
воздуха. Контролируется заполнение системы через переливную трубку 8
расширительного бачка 7.
6.10. После заполнения системы необходимо убедиться в отсутствии утечки воды.
7. Подготовка котла к работе.
Введение в эксплуатацию котла с проверкой герметичности газовых соединений производится работниками газовых служб.
ВЛАДЕЛЕЦ КОТЛА ДОЛЖЕН ПРОЙТИ ИНСТРУКТАЖ ПО ПРАВИЛАМ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ КОТЛА И ИЗУЧИТЬ НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ!
Перед первым пуском котла необходимо:
1. Убедиться в отсутствии повреждений кожуха котла и элементов блока
управления;
2. Проверить готовность котла к работе: правильность монтажа котла, систем
отопления, газо - и водоснабжения, дымохода в соответствии с проектом,
проверить наличие и целостность термометров;
3. Убедиться в герметичности всех соединений;
4. Проверить наличие воды в системе отопления;
5. Проверить отсутствие посторонних предметов в дымоходе;
6. Проверить подключение датчика опрокидывания тяги к блоку автоматики;
7. Закрыть кран газовой магистрали перед котлом;
8. Проветрить помещение в котором установлен котел (достаточно на 10-15
открыть форточку).
Уклон 1:100 7 6
5
Ду=15мм 8
9 Ду=32мм Горячая вода 1
 | ||
 | ||
| |  |
Ду=15мм
 |
Ду=40мм
2
10 12
 |  |
3
 |
 |
16
Холодная вода
11 4
14
13
Уклон 1:100
Ду=40мм
15
 |
Рис. 5. Вариант системы отопления с естественной циркуляцией теплоносителя
1-котел; 2-подающий патрубок котла; 3-обратный патрубок котла; 4—патрубок входа холодной воды в теплообменник контура ГВС;
5-патрубок выхода горячей воды из теплообменника контура ГВС; 6-подающий стояк; 7-расширительный бачок; 8-переливная линия;
9-подающий трубопровод; 10-отопительные приборы; 11-обратный трубопровод; 12-запорные вентили на подающем и обратном трубопроводе;
13-сливной вентиль; 14—трубопровод подачи холодной воды в теплообменник контура ГВС;
15-вентиль для регулировки подачи холодной воды в теплообменник контура ГВС; 16- фильтр механической очистки холодной вод
8. Запуск котла с блоком автоматики «630 EUROSIT»
8.1. Вид сверху блока автоматики «630 EUROSIT» приведен на рис. 6.1.
Примечание: при первом запуске котла (или после длительного перерыва в
эксплуатации котла) необходимо удалить воздух из газовой магистрали перед
котлом, блока автоматики и блока горелок. Для этого нажать и удерживать в таком
состоянии ручку управления 1 (рис. 6.1) в течение 15-20 секунд.
Рис. 6.1. Блок автоматики «630 EUROSIT»
1- ручка управления; 2- кнопка пъезорозжига.
8.2. Открыть кран газовой магистрали перед котлом и установить ручку управления на блоке автоматики в положение «ВЫКЛЮЧЕНО» для чего повернуть ручку управления блока автоматики по часовой стрелке до упора (до совмещения риски с символом ) (рис. 6.2).
 |
Рис. 6.2
8.3. Повернуть ручку управления 1 (рис.6.3 ) против часовой стрелки до упора, совместив значок со стрелкой на крышке автоматики.
Нажать ручку управления 1 вниз до упора и удерживая ее в таком положении, «щелкнуть» кнопкой пъезорозжига 2 до появления пламени на запальной (пилотной) горелке. Ручку управления удерживать в течении 10 ÷ 20 сек (рис.6.4).
 |
Рис. 6.3
Рис. 6.4
8.4. Отпустить ручку управления 1 и через смотровое окошко (в некоторых случаях для удобства обзора можно использовать карманное зеркало) убедиться в том, что запальная (пилотная ) горелка продолжает гореть.
Если запальная (пилотная) горелка погасла повторить запуск котла в той же последовательности.
8.5. Для установки необходимой температуры теплоносителя в котле необходимо повернуть ручку управления 1 против часовой стрелки до совмещения цифр 1 – 7 со стрелкой на крышке блока автоматики (рис.При этом включается основная горелка.
 |
Рис. 6.5
8.6. РЕКОМЕНДУЕТСЯ первые 25-20 минут работы котла осуществлять при положении ручки управления на цифре 2. После пуска котла необходимо дать возможность прогреться системе отопления, это длится не менее 2 часов. Увеличивать температуру отключения котла нужно плавно, давая возможность прогреться системе отопления.
Примечание: при пуске котла возможно образование небольшого количества конденсата, что связано с прогревом котла и выходом его на рабочий режим.
8.7. Правильность установки необходимой температуры теплоносителя контролировать по нижнему термометру, установленному на передней стенке отопительного котла. Регулировка температуры теплоносителя от 40 до 90оС осуществляется в пределах шкалы от 1 до 7.
8.8. Защитные отключения котла происходят в автоматическом режиме:
- отключение основной горелки по установленной температуре отключения, пилотная горелка горит постоянно;
- включение основной горелки, после остывания теплоносителя (температура теплоносителя ниже установленной температуры отключения), пилотная горелка горит постоянно;
- несанкционированное отключение пилотной горелки может говорить только о неисправности термопары (нарушении в электрической цепи);
- длительное горение основной горелки (иногда постоянно), не является предметом беспокойства.
8.9. Для отключения котла необходимо:
- повернуть по часовой стрелке ручку управления 1 блока автоматики (рис. 6.2) до
совмещения символа со стрелкой на крышке блока автоматики. При этом
должны погаснуть основная и запальная горелки котла;
- выключить кран газовой магистрали перед котлом;
Примечание: в случае необходимости повторное включение котла можно произвести только после остывания термопары в течении 2 ÷ 3 мин (после характерного щелчка в клапане).
8.10. При отклонении работы котла от нормы (затухание основной и пилотной горелки
вследствие падения сетевого давления или отключения подачи газа, нарушения
тяги и других причин) срабатывает автоматика безопасности и котел отключается. Самопроизвольное включение котла после этого НЕВОЗМОЖНО !
производится в обычном режиме.
9. Использование котла в режиме горячего водоснабжения
Отопительный котел оборудован системой аккумуляции горячей воды. Емкость для аккумуляции горячей воды изготовлена из нержавеющей стали. Отсутствие в системе подготовки горячей воды змеевиков и нагрев воды в емкости при помощи «водяной бани» основного теплообменника котла исключают возможность образования накипи в контуре ГВС.
Использование отопительного котла в режиме горячего водоснабжения в зимний и летний период имеет свои особенности.
9.1. В зимнее время, для получения горячей воды из контура горячего водоснабжения (ГВС) котла, необходимо: открыть кран смесителя (на кухне или в ванной), из контура ГВС 9 (аккумулирующей емкости) будет поступать горячая вода. Температуру горячей воды нужно регулировать краном горячей и холодной воды смесителя.
9.2. В летнее время, для использования котла в режиме ГВС необходимо: перекрыть вентилем систему отопления на обратной трубе. Конструкция котла и контура ГВС позволяет постоянно держать котел включенным с температурой теплоносителя 60оС и отключенной системой отопления, что исключает необходимость запуска и прогрева котла при каждом его использовании в режиме ГВС. Температуру горячей воды нужно регулировать краном горячей и холодной воды смесителя.
10. Техническое обслуживание
Конструкция котла, при его работе во всех режимах, исключает появление копоти и сажи на горелке, в камере сгорания, на внешней поверхности труб теплообменника и на внутренней поверхности дымовой трубы котла. Поэтому нет необходимости в их обслуживании в течение всего срока эксплуатации котла. В случае появления точечной коррозии на трубах дымохода необходимо ее удалить и эти места подкрасить краской.
Конструкция контура горячей воды исключает появление в нем накипи, так как он размещен в горячей воде камеры теплообменника отопления котла.
На входе контура ГВС желательно устанавливать фильтр механической очистки холодной воды ( который в комплект котла не входит).
Техническое обслуживание и ремонт котлов должны осуществлять только газовые службы и организации, имеющие соответствующие лицензии и разрешения. Договором на обслуживание котла должны быть четко определены границы и объемы работ по техническому обслуживанию и ремонту, регламентированы обязательства и ответственность заинтересованных сторон в обеспечении безопасной эксплуатации котлов.
ЗАПРЕЩАЕТСЯ ЛЮБАЯ ДОРАБОТКА, ПЕРЕРУГУЛИРОВКА И ДРУГИЕ НЕСАНКЦИОНИРОВАННЫЕ ВМЕШАТЕЛЬСТВА В РАБОТУ КОТЛА, ГАЗОВОЙ ГОЛРЕЛКИ И БЛОКА АВТОМАТИКИ!
11. Транспортировка и хранение
Условия хранения по влиянию климатических факторов относятся к группе 4 в соответствие с ГОСТ . Транспортировка котла может выполняться любым видом транспорта в соответствии с правилами перевозки грузов для данного вида транспорта, которые предохраняют от механических повреждений и атмосферных осадков. При транспортировке котлы устанавливаются только в ОДИН ряд. Транспортировка без упаковки не допускается. Транспортная маркировка котла соответствует ГОСТ . Консервация котла в соответствии с ГОСТ 9.014-78, срок защиты в условиях хранения 1 год в соответствие с ГОСТ .12. Утилизация
По окончании нормативного срока эксплуатации котел подлежит утилизации, а именно: комплектующие элементы, ресурс работы которых не исчерпан, подлежат использованию в качестве запасных частей к котлам идентичной конструкции.
В составе котла отсутствуют драгоценные металлы. Черные и цветные и металлы, которые содержатся в блоках и узлах котла, и не подлежат дальнейшему использованию, должны сдаваться в качестве металлолома.
13. Возможности неисправности и способы их устранения
Возможные неисправности в работе котла и способы их устранения приведены в табл.2.
Таблица 2
Возможные неисправности в работе котла и способы их устранения
Неисправность | Вероятная причина | Способ устранения |
1. Не разжигается запальная (пилотная) горелка котла | а) отсутствие подачи газа б) отсутствие искры на свече (электроде) пъезорозжига в) наличие воздуха в газопроводе г) неисправен газовый блок автоматики безопасности и управления | Открыть газовый кран на опуске газовой трубы к котлу и проверить наличие газа Проверить целостность кнопки, правильность присоединения кабеля исправность свечи (электрода). При обнаружении неисправности - неисправный элемент заменить. Удалить воздух из газовой магистрали согласно п.8 настоящего Руководства Заменить блок автоматики безопасности и управления |
2. Запальное устройство зажигается и гаснет | Неисправен датчик контроля пламени | Заменить датчик контроля пламени |
3. Не регулируется температура теплоносителя | Неисправен блок автоматики безопасности и управления | Заменить блок автоматики безопасности и управления |
4. Неровное горение, отрыв или затухание пламени горелки | Неправильный монтаж дымохода | Проверить правильность монтажа дымохода и отсутствие засорений в нем |
5. Не работает система отопления при нормальной работе котла | Нет теплоносителя в системе отопления Неправильно смонтирована система отопления | Проверить и при необходимости долить теплоноситель в систему отопления Переделать систему отопления в соответствие с проектом |
Примечание: Все работы по устранению неисправностей блока автоматики и газовой горелки производятся только специалистами завода-изготовителя и организаций, имеющих соответствующую лицензию и разрешение завода-изготовителя.
В случае отказа в работе котла, обращаться в газовую сервисную службу.
14. Свидетельство о приемке
Котел стальной отопительный газовый КС-ГС - Д № _________
Отвечает ТУ , изготовлен и принят в соответствие с требованиями государственных стандартов, технической документации и признан годным для эксплуатации.
М. П. Начальник ОТК _______________________/____________________/
(подпись, расшифровка подписи)
«____________________» 201___ г.
(месяц, год)
15. Свидетельство об упаковке
Котел стальной отопительный газовый КС-ГС – Д № _________
Упакован -Импульс регион» в соответствии с требованиями технической документации.
М. П. Начальник ОТК __________________/____________________/
(подпись, расшифровка подписи)
«_______________» 201___ г.
(месяц, год)
16. Лист регистрации поставки на экспорт
Руководитель ______________________________________________________
предприятия (обозначение документа, по которому производится поставка)
М. П. __________________/____________________/
(подпись, расшифровка подписи)
«____»____________ 201___ г.
(число, месяц, год)
Заказчик
(при наличии)
М. П. __________________/____________________/
(подпись, расшифровка подписи)
17. Свидетельство о консервации
Дата | Наименование работ | Срок действия, годы | Должность, фамилия и подпись |
18. Данные об установке котла
Наименование организации, установившей котел
___________________________________________________________________________
___________________________________________________________________________
Адрес _____________________________________________________________________
Телефон ________________________
Адрес установки котла ____________________________________________________
Дата установки «_____» ___________201 ___ г.
Ф. И.О. и подпись специалиста
осуществившего монтаж котла _________________/_______________________/
М. П.
19. Данные о пуске котла в эксплуатацию
Наименование организации осуществившей пуск котла в эксплуатацию
__________________________________________________________________________
__________________________________________________________________________
Адрес _____________________________________________________________________
Телефон _______________________
Дата пуска котла в эксплуатацию «_____» ___________201 ___ г.
Кем выполнен пуск газа и инструктаж владельца правилам пользования котлом
Ф. И.О. и подпись специалиста _________________/_______________________/
М. П.
Инструктаж прошел, с правилами эксплуатации котла ознакомлен.
Ф. И.О. и подпись владельца котла ______________/_______________________/
20. Гарантийные обязательства
1. Срок гарантии определяется с даты продажи котла в розничной торговле и составляет:
· на комесяцев;
· на пьезорозжиг и датчик контроля пламени запальной горелки – 12 месяцев;
· на электронагреватель – гарантия его изготовителя.
В случае отсутствия отметки о дате продажи гарантия исчисляется с даты изготовления котла.
2. Гарантия подразумевает бесплатный ремонт или замену любого узла котла, имеющего заводские дефекты.
3. Котел должен быть установлен и эксплуатироваться в соответствии с настоящим Руководством.
4. Установка котла, пуск котла в эксплуатацию, обслуживание и ремонт должны производиться только газовыми службами и организациями (лицами), имеющими лицензию и уполномоченными заводом-изготовителем на работу с котлом.
5. При эксплуатации котла газ и вода должны соответствовать требованиям норм и правил РФ.
6. Условия гарантии не распространяется в случаях:
· неисправностей, возникших в результате механических, тепловых или иных повреждений, являющихся следствием неправильной транспортировки, неправильной установки, пуска и эксплуатации котла;
· неисправностей, возникших в результате образования накипи и размораживании котла, попадания внутрь котла посторонних предметов, домашних животных, насекомых и грызунов, а также действия третьих лиц и непреодолимой силы (пожара, наводнения, природной катастрофы и т. п.);
· неисправностей, возникших в результате попыток самостоятельного ремонта, внесения конструктивных изменений в котел владельцем или любыми лицами.
7. Гарантия не распространяется на работы по монтажу котла, а также на трубопроводы и элементы систем, подключенных к котлу.
8. Исключаются любые претензии по работе котла в системе отопления смонтированной без проекта или некачественного монтажа системы отопления.
9. Исключаются все претензии, выходящие за рамки гарантийных обязательств, например претензии о возмещении ущерба.
10. Гарантийный ремонт производится только с использованием оригинальных запасных частей.
Документы, необходимые для проведения гарантийного ремонта котла:
1. Заполненный паспорт и гарантийный талон.
2. Товарная накладная или кассовый чек.
С условиями гарантии ознакомлен.
Котел осмотрен, претензий по комплектации и внешнему виду котла нет.
«____» ______________ 201 __ г. Покупатель ______________________
-ИМПУЛЬС РЕГИОН»
Россия, г. Тула,
Ул. Сурикова, 18
 |
ГАРАНТИЙНЫЙ ТАЛОН
На гарантийный ремонт котла КС-ГС– Д № ___________
Продан _________________________________________________
(наименование торговой организации)
Дата продажи «____» ___________ 201 ___ г.
Подпись продавца ____________________ Штамп
магазина
Выполнены работы по устранению неисправностей:
________________________________________________________
(перечень ремонтных работ и замененных узлов)
___________________________________________________________________
___________________________________________________________________
Подпись и Ф. И.О. специалиста __________/_________________/
Подпись владельца ____________
Дата ремонта «____» ______________ 201 ___ г.
Наименование организации, выполнившей ремонт
________________________________________________________
Адрес___________________________________________________
Телефон ______________________
М. П. Подпись руководителя ______________________
