Прихожая «Рассвет» ПР 00

Прихожая «Рассвет»

ПР 00

Уважаемый покупатель, мы благодарим Вас за сделанный выбор.

ИНСТРУКЦИЯ ПО СБОРКЕ

Предприятие-изготовитель: ГК «Тучков».

Изделие «Прихожая «Рассвет»» ПР 00 изготовлено в соответствии с требованиями ГОСТ .

1.  ПОДГОТОВКА К СБОРКЕ

  . Ознакомиться с данной инструкцией.

. Определить расположение деталей в изделии в соответствии со схемой сборки (рис.1) и их наличие, проверить наличие фурнитуры и метизов по комплектовочной ведомости.

. Подготовить инструмент (молоток, отвертку, шестигранный ключ).

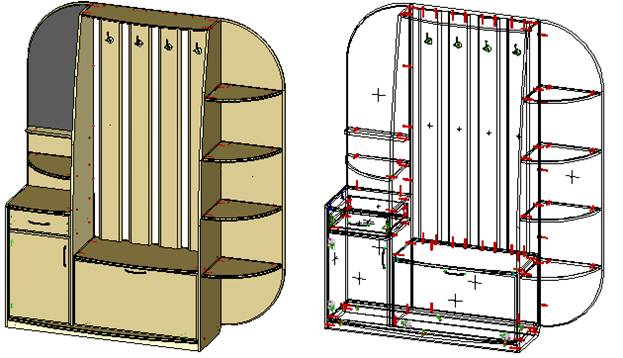

Рис.1. Общий вид.

2.  СБОРКА

2.1. Сборка мебели производится с помощью ручного инструмента в соответствии со схемой сборки, предложенной в настоящей инструкции.

Нумерация деталей в соответствии со схемой сборки и комплектовочной ведомостью.

Возможны незначительные изменения в конструкции вследствие технического усовершенствования.

2.2. В деталях просверлены отверстия, указывающие места установки евровинтов и полкодержателей.

2.3. Последовательность сборки:

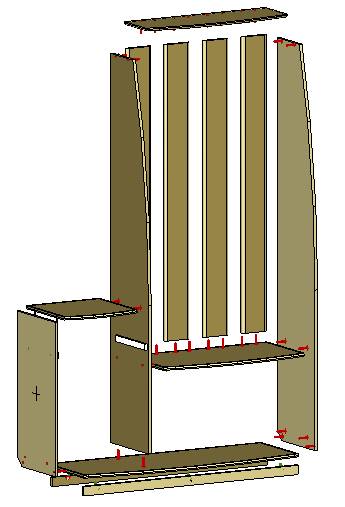

2.3.1. Собрать каркас, как показано на рис.2., для этого:

2.3.1.1. Собрать основание: к детали «Панель нижняя» с помощью уголков и винтов для стяжки ФС-16 прикрутить детали «Ребро» (2 шт.).

2.3.1.2. К деталям «Боковина левая малая» и «Боковая левая» винтами для стяжки ФС-16 прикрутить направляющие для ящика.

2.3.1.3. Собрать на евровинтах детали «Боковина левая малая», «Боковина левая», «Боковина правая», «Столешня» и «Панель верхняя» с собранным ранее основанием.

2.3.1.4. Установить детали «Декор» (4 шт.) между «Столешней» и «Панелью верхней» и закрепить их евровинтами.

2.3.1.5. Установить деталь «Столешня ящика» между «Боковиной левой малой» и «Боковиной левой», предварительно вкрутив в нее штоки эксцентриков. Закрепить ее с помощью эксцентриков и евровинтов.

2.3.1.6. С тыльной стороны детали «Столешня» установить полкодержатели мебельные (2 шт.).

Рис.2.

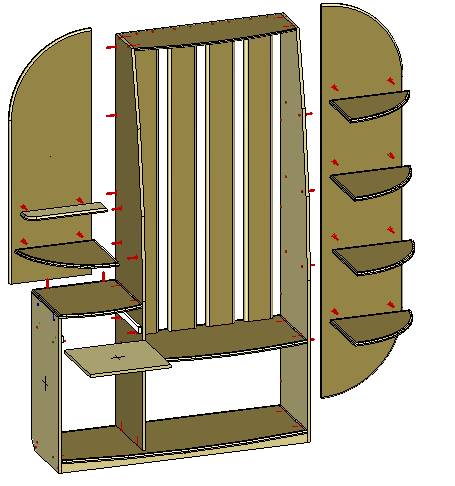

2.3.2. Получившийся каркас собрать на евровинтах с деталями «Панель левая», «Панель правая», «Полка левая», «Полочка», «Полка правая 1» (2 шт.), «Полка правая 2» и «Полка правая 3». В отсек для ящика установить деталь «Стяжка» и закрепить ее евровинтами (рис.3.).

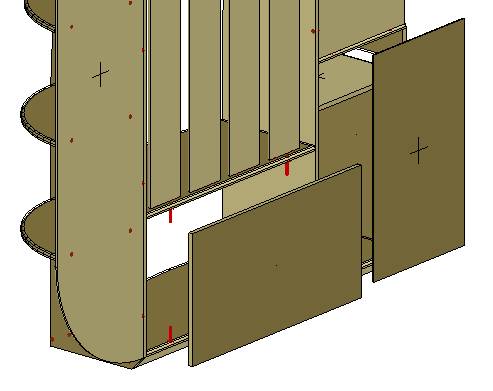

2.3.3. Установить деталь «Панель задняя» и закрепить ее евровинтами, как показано на рис.4. С тыльной стороны секции для ящика гвоздями прибить лист ДВП-о по периметру (рис.4.).

2.3.4. В детали «Дверь» и «Дверь откидная» установить петли мебельные (по 2 шт.) и зафиксировать их саморезами 3,5х16. Прикрутить ручки.

2.3.5. С помощью саморезов 3,5х16 установить двери, как показано на рис.1., и отрегулировать их.

Рис.3.

Рис.4.

2.3.6. Собрать ящик, как показано на рис.5: к детали «Ящик лицевая» с помощью уголков и винтов для стяжки ФС-16 прикрутить детали «Ящик боковая» (2 шт.) пазами внутрь, предварительно посадив их на шканты; в пазы боковин ящика и лицевой вставить лист ДВП-о; евровинтами прикрутить деталь «Ящик задняя» к боковинам; саморезами 3,5х16 прикрутить направляющие для ящиков к нижнему торцу боковин. Установить ящик на направляющие.

Рис.5.

2.3.7. На деталь «Панель левая» с помощью двухстороннего скотча наклеить зеркало, как показано на рис.1.

2.3.8. К деталям «Декор» саморезами 3,5х16 прикрутить крючки для одежды на нужном уровне (рис.1.).

2.3.9. Все видимые шляпки евровинтов и эксцентриков закрыть заглушками.

2.4. В качественно собранном изделии все детали должны сопрягаться плотно и без зазоров.

3.  ПРАВИЛА ХРАНЕНИЯ, ЭКСПЛУАТАЦИИ И УХОДА ЗА ИЗДЕЛИЕМ

3.1. Изделие хранится и эксплуатируется в закрытых помещениях с температурой воздуха не ниже +2°С, при относительной влажности от 45 до 70%.

3.2. Во избежание ухудшения внешнего вида и эксплуатационных свойств изделие не рекомендуется устанавливать вблизи отопительных приборов, сырых, холодных стен, и должно быть защищено от прямого попадания солнечных лучей.

3.3. Поверхности деталей следует оберегать от механических повреждений, попадания влаги, воздействия тепла, щелочей, жидкостей, растворяющих лакокрасочные покрытия.

3.4. Поверхность изделия рекомендуется протирать мягкой тканью.

3.5. Удаление пятен с поверхностей изделия должно производиться тампоном из мягкой ткани, смоченным в специальных составах для чистки и освежовки мебели: «Полироль», аэрозоль «Комфорт» и другими средствами, в соответствии с рекомендациями по их использованию.

4.  ГАРАНТИИ ИЗГОТОВИТЕЛЯ

4.1. Изготовитель гарантирует соответствие изделия ГОСТ при соблюдении условий транспортирования, хранения, эксплуатации и правил ухода за изделием.

4.2. Гарантийный срок эксплуатации 12 месяцев со дня приобретения изделия.

При покупке изделия во вскрытой или поврежденной упаковке, изготовитель претензии не принимает.

КОМПЛЕКТОВОЧНАЯ ВЕДОМОСТЬ

Размеры детали Наименование Количество

1264х442 Панель нижняя 1

1264х48 Ребро 2

800х384 Боковина левая малая 1

2016х384 Боковина левая 1

2080х384 Боковина правая 1

832х428 Столешня 1

832х268 Панель верхняя 1

1536х148 Декор 4

432х418 Столешня ящика 1

1264х422 Панель левая 1

2032х422 Панель правая 1

412х352 Полка левая 1

412х96 Полочка 1

412х352 Полка правая 1 2

412х344 Полка правая 2 1

412х296 Полка правая 3 1

416х368 Стяжка 1

832х448 Панель задняя 1

580х410 Дверь 1

826х442 Дверь откидная 1

410х147 Ящик лицевая 1

336х96 Ящик боковая 2

390х96 Ящик задняя 1

766х446 ДВП-о 1

368х346 ДВП-о 1

850х412 Зеркало 4мм 1

Евровинт 82

Заглушка для евровинта коричневая 82

Эксцентрик 2

Шток эксцентрика 2

Заглушка для эксцентрика коричневая 2

Направляющие для ящика роликовые 1 компл.

Уголок для стяжки ФС-16 8

Винт М4х12 для стяжки ФС-16 20

Втулка пласт. для стяжки ФС-16 (вставлены в изделия) 20

Гвоздь 20мм 50

Саморез 3,5х16 36

Шкант деревянный (вставлены в изделия) 4

Пята мебельная 4

Ручка дельфин 128мм хром 2

Полкодержатель мебельный металлический 2

Газ-лифт 2 компл.

Петля мебельная 4

Крючок для одежды 4

Скотч двухсторонний 2м
