Контакторы серии КПД, КТК

Контакторы серии КПД, КТК

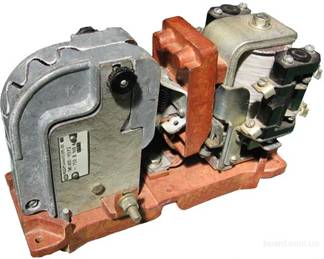

Контакторы КПД-113, 114, 121 предназначены для коммутации цепей постоянного тока кранового и тягового электрооборудования, напряжением до 220 В и переменного тока кранового оборудования напряжением до 440 В с частотой 50 и 60 Гц с питанием включающих катушек постоянным напряжением до 220 В.

Особенности конструкции
Конструкция контакторов моноблочная. Все элементы контактора собираются на П-образной скобе. Электромагнит клапанного типа содержит скобу, сердечники с насаженными на них катушками и якорь.
Контактная система главной и вспомогательной цепей мостикового типа. Главные контакты имеют дугогасительные камеры с катушками.
Контакты вспомогательной цепи допускают перестановку контактов в сочетании 3 замыкающих и 1 размыкающий или 4 замыкающих.
Два однотипных контактора с замыкающими контактами, расположенные рядом, допускают установку механической блокировки, при которой не должно быть включения одновременно двух контакторов.
Все контакторы выполняются с передним присоединением алюминиевых или медных проводов силовой цепи и цепи управления.
Зажимы контактов вспомогательной цепи и втягивающих катушек допускают присоединение проводников втычным способом.
Крепление контактора на плитах или рейках производится с помощью двух болтов М6.
Контакторы ремонтопригодны в объеме замены запчастей.

Тип контактора Номинальное напряжение главной цепи, В Номинальный ток продолжитель- ного режима, А Допустимое число циклов включений-отключений (ВО) в час Механическая износостойкость, не менее, млн. циклов ВО Напряжение включающей катушки, В Постоянная времени, мс, (±15%) Исполнения вспомога-тельных контактов Номинальное напряжение вспомогательной цепи, В № НД КТК-0-10 -220 5, 10, 25 1200 16 24 50 75 110 170 220 380 440 10 1з+1р без в/к -110 -220 ~380, 50 Гц ~440, 60 Гц ТУ. МD.29.18..002-99 -550 5, 8, 10, 15 300 КТК-1-10 -220 ~380, 50 Гц ~440, 60 Гц 5, 10, 25, 40, 63, 80 1200 7,5 1з+1р 2з 2р без в/к КТК-1-20** КТК-1-10 -750 2,5; 5, 10, 15, 25 300 10 -550 10, 16, 25 КТК-1-20 25 КТК-1-01 -220 5, 10, 25, 80 600 10 7,5 КТК-1-11 КТК-3-10УХЛ2 -550 200 300 16 24, 50,75, 110, 220 10 1з+1р 2з 2р 2з+2р без в/к -24 -110 -220 ТУ. МD.29.18..003-99 -750 80, 100, 160 КТК-3-10Т2 125 КТК-3-10У2 80, 100, 160 24 БДП* 10…30 КТК-3-20УХЛ2 -550 200 24, 28, 50 75, 110, 220, 440 1з+1р 2з 2р 2з+2р без в/к -24 -110 -220 -750 160 КТК-4-10УХЛ2, КТК-4-10Т2 -220 400 -750 250 КТК-4-10У2 24 БДП* 10…30 КТК-4-20УХЛ2 160, 250 24, 50,75,  110, 220 1з+1р 2з 2р 2з+2р 4з+2р 5з+1р -24 -110 -220 КТК-4-20Т2 125, 250 КПД-113ЕУ2 -220 100, 160 1200 10 24, 50, 110, 220, 440 7,5 1з, 1р 1з+1р 2з, 2р 2з+2р без в/к -110 -220 ТУ. МD.29.18..002-99 КПД-113ЕТ2 80, 125 КПД-114ЕУ2 250 КПД-114ЕТ2 КПП-113У2 -550 160, 200 300 1 24, 50, 75, 110 10 -750 100, 160 КПП-113ХЛ2 КПП-113Т2 125 КПП-114У2 -550 250 ТКПД-114ВУ2, ТКПД-114ВТ2 220 400 5  50 75  110 1з, 1р 1з+1р 2з, 2р без в/к При необходимости  предприятие произведет разработку новых контакторов или доработку выпускаемых. *БДП бесконтактный датчик положения. ** Контакторы могут изготавливаться с "открытыми" вспомогательными контактами. Масса – не более 1,6 кг Контактор КТК-0-10 Тип контактора Масса, кг КТК-1-11 4,3 КТК-1-20 4,0 Контакторы КТК-1-11, КТК-1-20 Масса – не более 3,1 кг Контакторы КТК-1-01, КТК1-10, КТК-1-10 (напряжение главной цепи 750 В) а – не более 3 кг Тип контактора Отключаемый ток, А, не более Аmax, мм Б, мм Масса, кг, не более КТК-3-10 320 30 189 8 640 110 КТК-4-10 500 45 215 8,5 1000 140 Контакторы КТК-3-10, КТК-4-1 Контакторы КТК-3-20, КТК-4-20 Контакторы КПД-113Е, КПП-113  Контакторы КПД-114Е, КПП-114, ТКПД-114В Тип контактора Граница ионизированной зоны выхлопа, мм Габаритные размеры, мм Установочные размеры, мм Масса, кг А Б В Г Д Е Ж КПД-113Е 100 98 358 132 90 326 69 6,5 КПП-113 150 150 440 142 96 390 69 8,0 КПП-113 (исполнение 100) 150 150 330 142 90 306 62 6,5 КПП-113 (исполнение 200) 150 150 270 142 100 250 80 6,5 КПД-114Е 110 103 385 158 96 355 70 10 КПП-114 150 150 480 158 100 446 70 12 ТКПД-114В 110 103 400 136 115 365 80 11,6

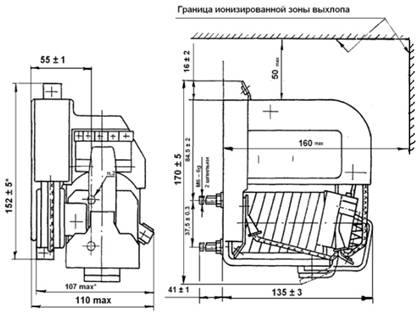

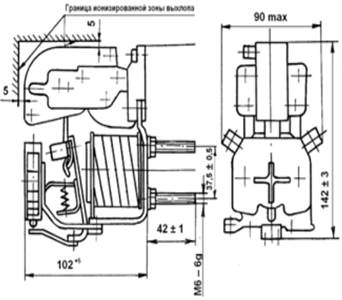

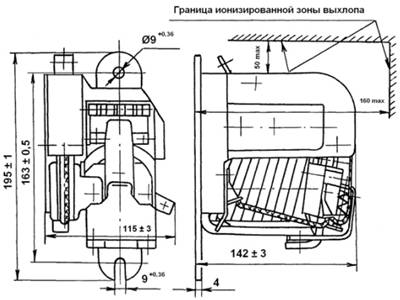

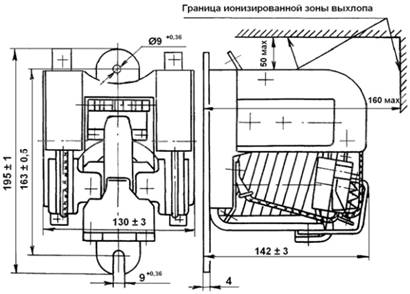

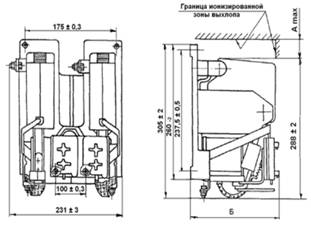

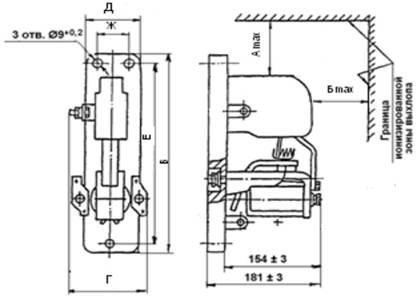

Тип контактора	Отключаемый ток, А, не более	Аmax, мм	Б, мм	Масса, кг, не более
КТК-3-20	320	30	189	11,5
640	110
КТК-4-20	500	45	215	12
1000
