| Автоматический сканер книг из детского конструктора |
|
С некоторых пор перед человечеством встала проблема оцифровки накопленных знаний, ведь как известно, книги и папирусы – материал недолговечный. Казалось бы, ничего сложного: бери книгу, и страницу за страницей аккуратно отправляй в сканер, а программное обеспечение распознает и сохранит текст. Вот только те, кто хоть раз проделывали это, знают, НАСКОЛЬКО это скучно.
Простые, на самом деле действия, такие как: аккуратно вынуть книгу, перевернуть страницу (секундное дело для человека), являются достаточно сложными для машины.

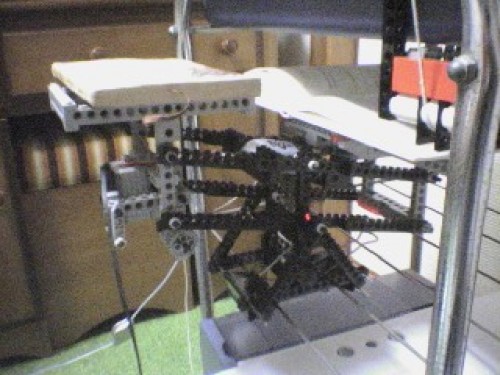

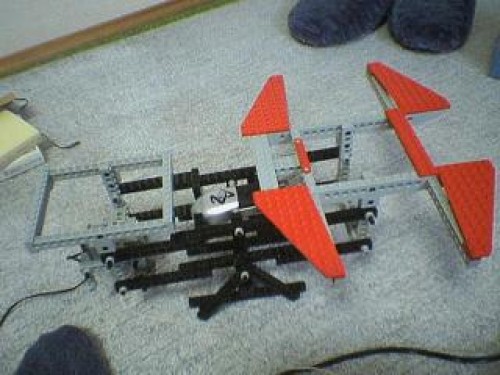

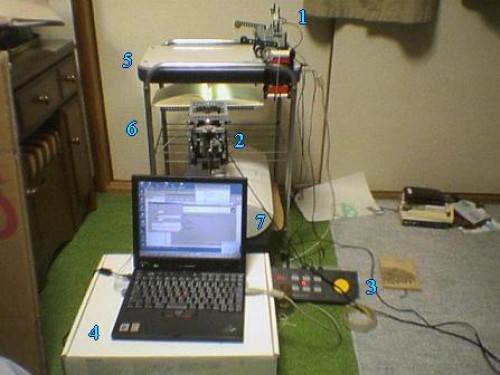

К счастью, нашлись наконец умельцы, которые сконструировали механизированное решение для этой задачи, причем, заметьте, используя обыкновенный конструктор LEGO.
Достаточно загрузить книгу в устройство – и можно смело идти пить чай! Страницы будут сканироваться и переворачиваться без вмешательства человека. «LEGO – потрясающая штука» («The lesson of this story is that LEGO is great») – сделал вывод автор изобретения.
Детальные инструкции по сооружению подобного агрегата у себя дома (видео прилагается) можно найти по этой ссылке.
http://www. /?news&id=4272
Отличительные особенности
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
http://www. *****/product. php3?fname=x_OpticBook-3600_new
February 20, 2006
[01] - Железо23:35

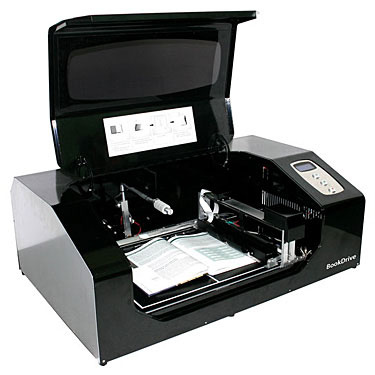

Atiz BookDrive - автоматический сканер для книг
Американская компания Atiz Innovation представила BookDrive - первый автоматический сканер для книг, который способен при работе самостоятельно переворачивать страницы книги. С панели управления можно задавать режимы работы устройства. Например, если устройству задать число страниц для сканирования, то BookDrive автоматически отсканирует именно то число страниц книги, которое было задано.
Управлять работой BookDrive очень просто, а работает он очень быстро - ту работу, на которую при выполнении сканирования вручную уходит 5 часов, автоматический сканер выполняет за 1 час. BookDrive подключается через USB-порт к компьютеру, работающему под управлением операционной системы семейства Windows, имеет габаритные размеры среднего банковского принтера и вес - 25 килограмм.
Стоимость устройства - 35 тысяч долларов США.
http://ezpc. /2006/02/
Книжные сканеры » ЭЛАР ПланСкан
ЭЛАР ПланСкан - эффективный инструмент для профессионального ввода и копирования любых книг, различного рода папок и скрепленных документов, журналов и каталогов, ввода сложных и деликатных оригиналов, в том числе чертежей, планов, карт, газет, объемных объектов. Максимальный формат оригинала - А2 (60х42 см).
· Книжные сканеры ЭЛАР ПланСкан "Серия А"
· ЭЛАР ПланСкан ДБС-400
· Цветной планетарный сканер ЭЛАР ПланСкан ДБЦ-2
· Цветной планетарный сканер ЭЛАР ПланСкан ДБЦ-2Р
1. Бесконтактный метод сканирования обеспечивает полную сохранность оригиналов. Благодаря применению передовой технологии проекционного сканирования, ЭЛАР ПланСкан обеспечивает качественное сканирование ветхих и раритетных оригиналов без малейшего вреда для них.
2. Безопасное для ветхих и старинных документов излучение: источник света - лампа накаливания - не излучает ультрафиолета, интенсивность рабочего освещения не превышает 5 килолюкс.
3.
Широкий диапазон сканируемых документов по формату и толщине.
4. Встроенные технологии улучшения изображения и сжатия образов в компактные TIFF файлы. Получаемые файлы полностью отвечают задачам архивирования и обработки средствами автоматического распознавания OCR/ICR. Благодаря этому ЭЛАР ПланСкан становится высокоэффективным звеном в системах электронного документооборота.
5. Автоматическая фокусировка ЭЛАР ПланСкан позволяет сканировать различные по толщине объекты (до 20см) без какой-либо перенастройки сканера.
6. Встроенная коррекция изгиба образа оригинала обеспечивает получение ровных, хорошо читаемых электронных документов.
Почему выгодно покупать сканеры ЭЛАР ПланСкан:
1.
Минимальная себестоимость сканирования книг и сброшюрованных оригиналов в расчете на лист при массовом сканировании. Обеспечивая высокую реальную производительность и качество образов, сканер ЭЛАР ПланСкан быстро окупает затраты на приобретение за счет низкой стоимости скана уже при средней (от сотен до нескольких тысяч страниц) дневной загрузке.
2. Высокая производительность при сканировании книг и скрепленных документов по сравнению с другими альтернативными методами оцифровки данных оригиналов. Сканирование на сканере ЭЛАР ПланСкан занимает в 10 раз меньше времени, чем при работе с планшетными сканерами. Особенно это заметно при ежедневной оцифровке больших массивов оригиналов.
3. Надежные инвестиции в промышленную технику. Прочная металлическая влагоустойчивая конструкция обеспечивает надежную работу сканера ЭЛАР ПланСкан в ходе многолетней интенсивной эксплуатации.
4. Минимальные затраты на внедрение и обучение персонала. Управление сканером ЭЛАР ПланСкан - простое и удобное, без сложных электронных настроек передней панели, требующих специальной подготовки операторов.
5. Низкая стоимость эксплуатации. К заменяемым элементам относятся лишь недорогие осветительные лампы.
6. Обеспечение профессионального сервисного обслуживания - гарантия работоспособности и успешного использования техники, защиты инвестиций.
http://www. *****/device/elarplan. html
CRUSE SCANNER CS 90AB200/300dpi
CRUSE SCANNER CS 110AB200/300dpi
CRUSE SCANNER CS 145AB200/300dpi
Сканеры для античных книг
CS 90AB | CS 110AB | CS 145AB | |
Макс. размер оригинала: | A2, 42x60 см | A1, 60x84 см | A0, 84 x 120 см |
Макс. толщина книги: | 200 мм | 200 мм | 200 мм |
Держатель оригинала: | Специальный настраиваемый держатель для книг | ||
Программа коррекции света: | По изображению или постоянная | ||
Система освещения: | Боковые осветители, высокочастотный холодный катод | ||
CS 90AB: | 2x 220Вт | ||
CS 110AB/145AB: | 4x 220Вт | ||
Сканер: | Цветной сканер 36 Бит | ||
Программное обеспечение: | CSx, поддержка ICC профилей | ||
макс. размер файла 3x8/16bit | |||
Разрешение: | 200 dpi | 300 dpi | |
CS 90AB | 48/96 Мбайт | 110/220 Мбайт | |
CS 110AB | 95/190 Мбайт | 210/420 Мбайт | |
CS 145AB | 190/380 Мбайт | 420/840 Мбайт | |
Опции: | |||
Paper module: | программа автоматической коррекции центра и фокуса | ||
DUO сканирующая головка: | дополнительная Ч/Б, полутон 10бит | ||
Вакуумный стол: | для плоских художественных оригиналов | ||
SilverFast HDR: | программа управления цветом | ||
Размеры: | CS 145 AB |
Высота: | примерно 245 см |
Ширина: | примерно 325 см |
Глубина: | примерно 260 см |
Вес: | примерно 675 кг |
Электропитание: | 230 В, 16 A |
http://www. digital. *****/firms/cruse/antique_book/?PHPSESSID=20ccd3a7dbfe572a46ffef25db7c7b91
|
http://www. *****/digcopy_equip. html
Робот-сканер многократно ускоряет оцифровку библиотек
23 ноября 2005
|
Аппарат APT BookScan 1200 — первый в мире робот-сканер книг — создан компанией Kirtas в содружестве с исследовательским центром Xerox PARC.

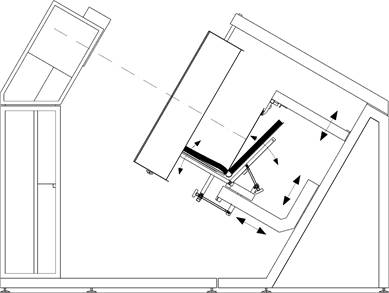

Книга укладывается в аппарат и раскрывается на угол 110 градусов ("комфортный" режим для старых изданий).
Автоматика аккуратно переворачивает страницы, следя за тем, чтобы не было пропусков, и аккуратно прижимает их к книге перед каждым снимком. Специальное крепление подстраивается под корешок любой книги и изменение его положения по мере перелистывания страниц.
Создатели машины утверждают, что её обращение с бумагой даже более нежное, чем у человека, но при этом сканирование идёт быстрое и неустанное. Людям лишь остаётся менять книги в машине.
Система поворачивающихся зеркал и цифровая камера (с возможностью трансфокации для подстройки к разным форматам книг) делает два кадра на каждом развороте. Так аппарат переводит в цифровую форму по 1200 страниц в час. Разрешение снимков — 16,6 мегапикселя. Цвет — 36 бит или чёрно-белое изображение, на выбор.
APT BookScan 1200 стоит $150 тысяч, но может сэкономить библиотекам немалые деньги на зарплате большой команде сотрудников и, что не менее важно — время, в случае, если требуется перевести в компьютер обширный библиотечный фонд.
|

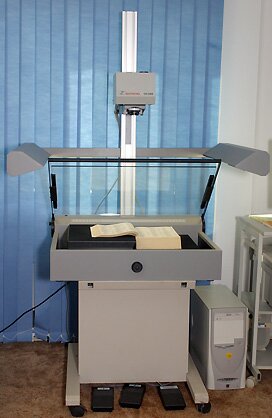

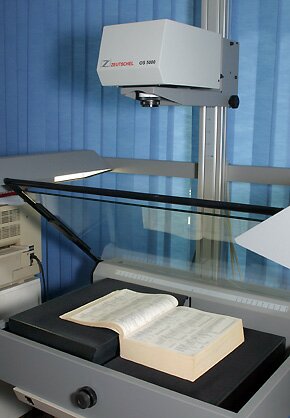

ZEUTSCHEL OMNISCAN 5000 TT
Проекционные сканеры существуют очень давно. Принципиальным их отличием является то, что линейка фотоприемника движется в фокальной плоскости объектива, а не вместе с объективом, как у планшетных сканеров. Вторая принципиальная особенность проекционных сканеров состоит в том, что расстояние между объективом и сканируемым объектом может быть произвольным образом изменено.
Поэтому разрешение подобных сканеров определяется не в точках на дюйм изображения, а в точках всего изображения. Изображение маленького и большого объектов будут иметь одно и то же число точек (7040x4992), и соответственно, для маленького объекта разрешение в точках на дюйм будет очень большим, а для объекта, расположенного на бесконечности, - очень маленьким. Я не оговорился. Хотя сканер напоминает фотоувеличитель или установку для репродукции документов, однако сканирующую головку можно направить и в окно и отсканировать близлежащее здание. Что я и проделал. Оказалось, что чувствительность линейки весьма высока, и даже если закрыть объектив, установив диафрагму F:22, то объект, расположенный на солнце, окажется чересчур светлым. Чтобы добиться приемлемого изображения, мне пришлось разместить перед объективом сперва поляризационный фильтр, а затем и частично скрещенные поляроиды. Это же здание было снято камерой EOS D60.
Canon EOS D60, 1/100 с, F:22
ZEUTSCHEL OMNISCAN 5000 TT, 5 с на 4992 строк, F:22 + 2x поляризационный фильтр.
Сопоставляя значения экспозиционных параметров, мы получим:
При одинаковой диафрагме F:22 и чувствительности 100 ISO нормально экспонированный кадр получился при выдержке 1/100 с. Сканирование заняло 5с. Однако экспонирование было разбито на экспонирование 5000 строк, Т. е. экспонирование каждой строки происходило за 1/1000 с. Т. о. чувствительность каждой ячейки фотоприемника более чем в 20 раз превышает чувствительность матрицы в фотокамеры. Однако как бы не была высока чувствительность, экспонирование производится для каждой строки изображения в отдельности, тогда как у аппаратов со шторным затвором, да таких как Canon EOS D60, даже при выдержке в 1/2000с экспонируется сразу 200 строк, а при выдержках больше 1/200 с - сразу весь кадр. ( О работе шторного затвора можно прочитать в статье)

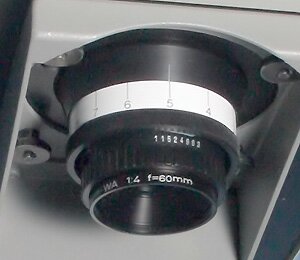

Основное предназначение этого сканера – сканирование книг. В толстых переплетах. При этом незаменимым становится стол с регулируемой высотой под каждую из половинок книги. В совокупности с достаточно большой глубиной резкости, достигаемой диафрагмированием объектива, можно получить очень качественное изображение любого фолианта с разрешением 6000 точек на дюйм, если его размер соответствует формату А4. В этом сканере установлен объектив очень известной марки RODENSTOCK с фокусным расстоянием 60 мм, относительным отверстием 1:4 и минимальной диафрагмой F:22. Наводка на резкость осуществляется по расстоянию до объекта в условных единицах, нанесенных как на стойку штатива, так и на объектив.
Сканер обладает значительной глубиной резкости, как видно, достаточно рельефная плетеная корзинка почти вся получилась резкой.
Естественно, глубина резкости зависит от диафрагмы, разрешения сканирования и расстояния до объекта. ( О расчете глубины резкости можно прочитать в статье)
Сканер предназначен для обработки большого числа книг, например, в библиотеках. Поэтому производители постарались максимально уменьшить физические нагрузки на оператора. Все усилия сводятся к перелистыванию страниц и нажатию на педаль, управляющую мотором, поднимающим стекло.
Рассматриваемый сканер черно-белый. С компьютером общается через SCSI-2. Максимальный размер документа 635х435 мм, естественно, если документ класть на стол сканера. Максимальное разрешение 800 dpi, опять же если использовать родной объектив без удлиннительных колец.
Кроме данной модели фирма ZEUTSCHEL выпускает и цветные сканеры. Старшая модель OS10000. Есть три модификации этого сканера, отличающиеся ПЗС линейкой и максимальным размером сканируемого документа.
Модель | ПЗС | Максимальный размер документа |
OS 10000TT | 3 x 7500 точек | А2 |
OS 10000 | 3 x 10680 точек | A1 |
OS 10000 A0 | 3 x 15000 точек | A0 |
Возможность ознакомиться с работой сканера предоставлена компанией АКМИС.
