Контрольная панель Penta (стр. 1 )

Контрольная панель Penta

Инструкция по установке

Содержание

Введение………………………………………………………………………………………………………………	2
Глава 1. Обзор……………………………………………………………………………………………………….	2
1.1 Технические характеристики…………………………………………………………………………..	2
1.2 Зоны………………………………………………………………………………………………………..	3
1.3 Телефонное соединение……………………………………………………………………………….	3
1.4 Удаленное программирование………………………………………………………………………..	4
Глава 2. Установка…………………………………………………………………………………………………..	4
2.1 Стандартные и дополнительные элементы…………………………………………………………	4
2.2 Схема соединений……………………………………………………………………………………….	5
2.3 Подключение контактов…………………………………………………………………………………	5
2.4 Установка клавиатуры…………………………………………………………………………………..	6
2.5 Включение системы……………………………………………………………………………………..	7
Глава 3. Работа системы…………………………………………………………………………………………..	7
3.1 Общие положения……………………………………………………………………………………….	7
3.2 Описание клавиатуры…………………………………………………………………………………...	8
3.3 Коды команд………………………………………………………………………………………………	8
3.4 Постановка снятие с охраны…………………………………………………………………………..	9
3.5 Аварийные кнопки………………………………………………………………………………………..	10
3.6 Коды пользователей…………………………………………………………………………………….	10
3.7 Исключение/включение зон ……………………………………………………………………………	11
3.8 Протокол событий………………………………………………………………………………………..	11
3.9 Дополнительные операции…………………………………………………………………………….	11
Глава 4. Программирование……………………………………………………………………………………….	12
4.1 Общие положения……………………………………………………………………………………….	12
4.2 Руководство по программированию………………………………………………………………….	12
4.3 Программирование параметров………………………………………………………………………	13
4.4 Сброс таймера периодического теста………………………………………………………………..	17
Приложение 1. Таблица перевода десятичных значений в шестнадцатеричные значения…………...	18
Приложение 2. Значения по умолчанию………………………………………………………………………..	19
Приложение 3. Форма для программирования…………………………………………………………………	20

Введение

Данная инструкция предназначена для установщиков оборудования. Перед началом установки внимательно ознакомьтесь с инструкцией, чтобы лучше представлять все возможности, предоставляемые данной системой безопасности. Данная инструкция не предназначена для конечного пользователя. Конечному пользователю желательно ознакомится с руководством пользователя, входящим в комплект поставки системы.

Глава 1. Обзор

1.1  Технические характеристики

Вход питания	Вторичное: 15В AC, преобразоваВА Батарея: 12В DC / 3.2 ампер-часа
Выход питания	Вспомогательное питание: 13.5 – 14.0 В (переменный ток) 12.0 В номинал (батарея) Выход звонка/сирены: 13.5 – 14.0 В (переменный ток) 12.0 В номинал (батарея)
Зоны	4 зоны безопасности с замыкающими резисторами 2.2 кОм 1/4Ватт, 1 зона тампера/кнопочного переключателя
Клавиатуры	До 3 клавиатур, адресуемых индивидуально 3 аварийных кнопки Потребление: 100мА макс. для каждой клавиатуры, 200мА макс, если установлены 3 клавиатуры
Коды пользователя	6 (1 главный код, 3 стандартных кода пользователя, 1 код работы под принуждением и 1 код для установщика оборудования) Количество цифр на один код пользователя - до 4
Диапазон рабочих температур	от 0°С до 50°С

1.2 Зоны

Контрольная панель Penta включает 4 зоны безопасности плюс одну тамперную зону, которая может быть определена для использования с кнопочным переключателем вкл./откл. Четыре зоны безопасности являются полностью программируемыми и контролируются замыкающими резисторами. В системе Penta можно задавать пять типов реакций зон для различных применений. Каждая зона может быть запрограммирована включать сирену при срабатывании или генерировать беззвучную тревогу, когда только сообщение посылается на центральную станцию. Далее приведены описания каждого типа реакции зоны.

Зоны периметра

Зоны периметра немедленно генерируют тревогу при открытии.

Возможное применение: Магнитные контакты или датчики защиты дверей и окон, которые никогда не используются для входа в охраняемое помещение.

Зоны периметра с задержкой

Зоны этого типа при открытии начинают отсчет времени задержки, предоставляя пользователю время для снятия системы с охраны.

Возможное применение: Магнитные контакты или датчики защиты дверей, которые обычно используются для входа в охраняемое помещение или выхода из него.

Условные зоны

Если зона периметра с задержкой открылась первой, то условная зона не генерирует тревогу при открытии в течение задержки на вход. Если условная зона открывается первой, то тревога генерируется немедленно.

Возможное применение: Датчики, охраняющие помещение, в котором установлена клавиатура или помещения, через которые необходимо пройти по пути к клавиатуре.

Внутренние зоны

Внутренние зоны автоматически исключаются, когда система ставится на охрану с использованием команды “STAY” - *, 9.

Возможное применение: Датчики, охраняющие внутренние помещения, в которых пользователю необходимо беспрепятственное перемещение после постановки системы на охрану с помощью команды “STAY”. Например, спальни, ванные комнаты, офис.

Круглосуточные зоны

Круглосуточные зоны всегда генерируют тревогу при открытии независимо от того, была система поставлена на охрану или нет.

Возможное применение: Кнопки тревоги, датчики разбития стекла и зоны, требующие круглосуточной охраны.

Зоны с быстрым откликом

Это зоны периметра со временем отклика 50мс (для всех остальных зон время отклика составляет 150мс).

Возможное применение: Датчики удара, применяемые для обнаружения попыток проникнуть извне на охраняемую территорию.

1.3 Телефонное соединение

Система Penta позволяет запрограммировать до двух телефонных номеров (основной и резервный) для связи с центральной станцией или для оповещения пользователя. Дополнительный телефонный номер может быть запрограммирован для использования в функции обратного вызова при удаленном программировании. Каждый телефонный номер можно запрограммировать длиной максимум в 16 цифр. Система Penta предоставляет несколько опций связи и поддерживает как импульсный, так и тональный набор номера.

Связь с центральной станцией

Встроенный номеронабиратель системы Penta использует для связи с центральной станцией следующие протоколы:

·  Contact ID

·  20pps 4/2 no parity

·  10pps 3/1 no parity

Оповещение пользователя

Когда используется оповещение пользователя, система Penta набирает телефонный номер пользователя и издает два звуковых сигнала. После того, как Вы услышите два звуковых сигнала, нажмите на телефоне кнопку 3,6,9 или #. После чего прозвучит тональная последовательность, указывающая тип тревоги. Количество тонов определяет тип тревоги.

1 тон	Тревога в зоне 1	1 продолжительный тон	Тревога от кнопки F
2 тона	Тревога в зоне 2
3 тона	Тревога в зоне 3	2 продолжительных тона	Тревога от кнопок E или P, тампер зоны или клавиатуры
4 тона	Тревога в зоне 4

После того как прозвучит тональная последовательность, нажмите на телефоне кнопку 3,6,9 или #. После чего контрольная панель разорвет соединение, или, если были еще тревоги, прозвучит другая тональная последовательность.

Внимание! Рекомендуется использовать телефон с тональным набором. Если доступен только импульсный режим, может потребоваться несколько нажатий. При использовании оповещения пользователя запрограммируйте соответствующие коды событий (адресазначениями больше чем 00.

Голосовые сообщения (модуль 3601)

Дополнительный мод, 9 или #.

1.4 Удаленное программирование

Программное обеспечение для удаленного программирования производства Electronics Line позволяет проводить все необходимые операции с персонального компьютера. Программное обеспечение обеспечивает всеобъемлющий интерфейс с контрольной панелью Penta, сокращая время, затрачиваемое на программирование системы. Доступ для удаленного программирования и других операций можно получить, используя четырехзначный код, запрограммированный по адресу 57. Без этого кода все функции удаленного программирования и другие операции запрещены.

Замена автоответчика

Данная функция позволяет контрольной панели различать обычные входящие звонки и попытку соединения, поступающую от программного обеспечения удаленного программирования. Звонок от программного обеспечения удаленного программирования воспринимается контрольной панелью как последовательность двух входящих звонков в течение 30 секундного интервала времени.

1.  Контрольная панель не отвечает на первый входящий звонок.

2.  После того, как телефон прекратит звонить, контрольная панель начинает отсчет 30 секундного интервала времени.

3.  Контрольная панель отвечает после 1 звонка и устанавливает соединение с программным обеспечением удаленного программирования.

Данная функция позволяет контрольной панели использовать телефонную линию совместно с автоответчиком или факсом.

Обратный вызов при удаленном программировании

После установления соединения с контрольной панелью, контрольная панель вешает трубку и перезванивает по телефонному номеру, запрограммированному по адресу 56.

Глава 2. Установка

2.1 Стандартные и дополнительные элементы

Стандартные элементы	Количество
Контрольная панель Penta	1
Светодиодная клавиатура 3104	1
Резисторы 2.2 кОм ¼ Ватт	5
Винты 6 х ¼	4
Mounting studs	4
PCB support	1
Инструкция по установке	1
Руководство пользователя	1

Дополнительные элементы

Дополнительная светодиодная клавиатура 3104.

Модуль голосовых сообщений 3601.

Программное обеспечение для удаленного программирования.

Устройство удаленного программирования 3911.

Преобразователь напряжения 230 – 15 В AC.

Тамперный переключатель для защиты корпуса.

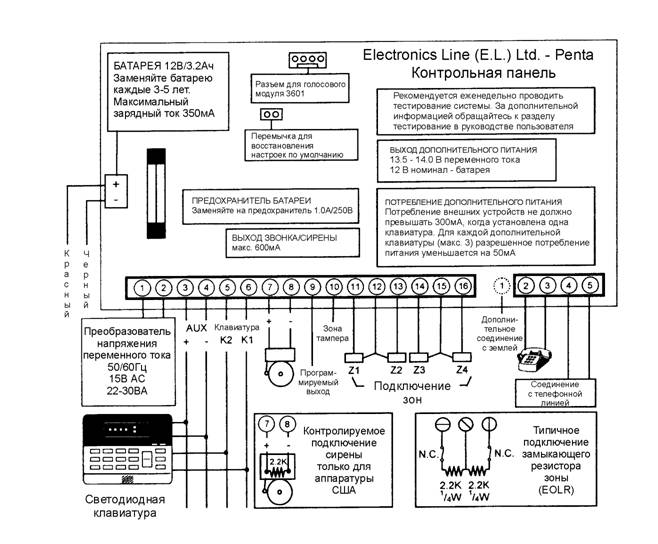

2.2 Схема соединений

2.3 Подключение контактов

Вход питания переменного тока 15-16.5 В.

Контакты 1 и 2: Подключение преобразователя напряжения 15В AC, номиналом 22-30ВА, с помощью кабеля AWG 18 (AWG - американская система оценки проводов, стандарты на диаметр проводов).

Выход вспомогательного питания.

Контакты 3(+), 4(-): Выход вспомогательного питания обеспечивает питание клавиатур и внешних устройств, таких как датчики.

Подключение шины данных клавиатуры.

Контакты 5 и 6: Подключение до 3 индивидуально адресуемых клавиатур к контактам 5(К2) и 6(К1). Убедитесь в том, что кабель подключен к соответствующим контактам клавиатуры (см. раздел 2.4 – Установка клавиатуры).

Выход питания сирены. Контакты 7(+), 8(-): Подключите эти контакты к сирене. Номинал выходного питания для сирены – 600мА макс. Контролируемое подключение сирены (только для аппаратуры США) Соединение сирены должно замыкаться резистором 2.2 кОм ¼ Ватт, как показано на рисунке 2.1.
Рисунок 2.1 – Контролируемое подключение сирены

Программируемый выход. Контакт 9: Программируемый выход переключается на землю при активации, обеспечивая подключение дополнительных индикаторов состояния системы. Подключайте программируемый выход, как показано на рисунке 2.2
Рисунок 2.2 – Подключение программируемого выхода

Подключение зоны тампера/кнопочного переключателя. Контакт 10: Подключите тамперный или кнопочный переключатель вкл./откл. к контактам 10(+) и 12(-). Внимание! Если не используются ни зона тампера, ни кнопочный переключатель, замкните контакт 10 на контакт 12 и определите эту зону как зону тампера по адресу 01.
Рисунок 2.3 – Подключение зоны тампера/кнопочного переключателя

Подключение зон.

Контакты 11, 12, 13, 14, 15 и 16:

Зона 1: контакты 11(+) и 12(-)	Зона 3: контакты 14(+) и 15(-)
Зона 2: контакты 13(+) и 12(-)	Зона 4: контакты 16(+) и 15(-)

Телефонная линия.

Контакты 17, 18, 19, 20: Телефонная должна подключаться следующим образом (используя стандартный телефонный кабель – минимум 26 AWG): 10 – Home Tip, 18 – Home Ring, 19 – Telco Tip, 20 – Telco Ring.

2.4 Установка клавиатуры

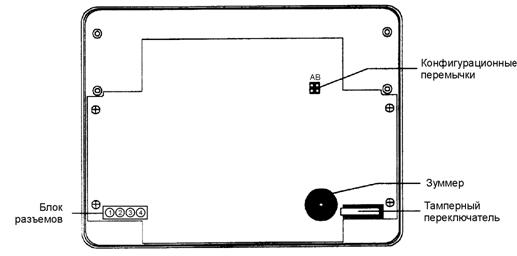

Рисунок 2.4 – Светодиодная клавиатура 3104 (со снятой крышкой)

К контрольной панели Penta можно подключать до 3 клавиатур. Для установки клавиатуры необходимо:

1.  Отделить переднюю и заднюю крышки, нажав маленькой отверткой на защелки, которые расположенные внизу клавиатуры.

2.  Продеть кабели через ближайшее к блоку разъемов отверстие в задней крышке и прикрепить заднюю крышку к стене.

3.  С помощью перемычек A и B установить адрес клавиатуры, как показано на рисунке 2.5.

Рисунок 2.5 – Настройка перемычек клавиатуры

4.  Подключите клавиатуру к контрольной панели, как показано на рисунке 2.6.

Рисунок 2.6 – Подключение клавиатуры

5.  Вновь установите переднюю и заднюю крышки клавиатуры.

2.5 Включение системы

После подключения всех компонентов системы к соответствующим контактам контрольная панель готова к включению. Чтобы исключить риск поражения электрическим током или повреждения контрольной панели, перед включением убедитесь в правильности подключения питания переменного тока и батареи. Контрольная панель содержит программу по умолчанию, которая содержит типичные значения переменных. Это минимизирует необходимость программирования для типичных применений контрольной панели.

Для включения системы необходимо:

1.  Установить перемычку JPD, расположенную сверху на плате контрольной панели.

2.  Подать питание и подождать 10 секунд; после завершения 10-секундного периода клавиатура подаст звуковой сигнал.

3.  Отключить питание переменного тока и батарею.

4.  Снять перемычку JPD.

5.  Подать питание и подождать 10 секунд; клавиатура подаст звуковой сигнал, извещая о том, что была восстановлена программа по умолчанию.

Настройки по умолчанию могут быть восстановлены в любой момент времени. Для этого необходимо отключить питание и повторить процедуру, приведенную выше.

Глава 3. Работа системы

3.1 Общие положения

Все операции с системой и программирование контрольной панели могут выполняться, используя любую из трех светодиодных клавиатур, которые могут быть установлены с каждой системой. В данном разделе приведено полное описание функций клавиатуры и светодиодного дисплея, включая сводку командных кодов, используемых при работе с системой.

3.2 Описание клавиатуры

Рисунок 3.1 – Компоновка клавиатуры

Цифровая клавиатура используется для проведения операций с системой и программирования. Дополнительно три аварийные кнопки позволяют пользователю посылать один из трех индивидуальных аварийных сигналов на центральную станцию (см. раздел 3.5 – аварийные кнопки).

Светодиодный индикатор

1 – 4: светодиоды 1 – 4 используются для отображения состояния зоны. Если зона открыта, зажигается соответствующий светодиод. Если зона отключена, мигает соответствующий светодиод.

READY: светодиод Ready зажигается, когда нет открытых зон или тамперов и система готова к постановке на охрану.

SYSTEM: светодиод System мигает, сигнализируя о том, что в один из протоколов были записаны новые события и когда отображается дополнительная системная информация такая, как режим программирования или режим исключения.

	Постановка на охрану: данный светодиод горит, когда система поставлена на охрану или находится в режиме программирования и мигает во время задержки выхода.
	Питание: данный светодиод горит, когда есть питание переменного тока и батарея заряжена, мигает, когда есть питание переменного тока и батарея разряжена, и выключается при отсутствии питания переменного тока.

3.3 Коды команд

Система безопасности Penta управляется с помощью кодов команд, вводимых с цифровой клавиатуры. Команда выполняется при нажатии клавиши ‘*’ и соответствующего номера команды. В некоторых случаях, требуется также ввести код пользователя. Далее приведены коды команд, используемые для управления системой.

*0	Быстрая постановка на охрану	*5 + (код пользователя 1)	Программирование кодов пользователя
*1 + (код пользователя)	Режим исключения	*6	Звуковая сигнализация
*2	Протокол аварий/проблем	*7 + (код установщика)	Режим программирования
*3	Протокол тревог в зонах	*8 + (код пользователя)	Принудительная постановка на охрану
*41	Проверка сирены/светодиода	*9 + (код пользователя)	Постановка на охрану в режиме “STAY”
*42 + (код пользователя 1)	Контроль зоны обзора	ENTER 1 + (код пользователя 1)	Прекращение связи

3.4 Постановка снятие с охраны

В этом разделе объясняются различные способы постановки и снятия системы с охраны.

Постановка на охрану

Когда все зоны изолированы, система может быть поставлена на охрану в обычном режиме. При постановке системы на охрану на центральную станцию отправляется сообщение, информирующее, какой пользователь выполнил данную операцию.

Для постановки системы на охрану:

1.  Проверьте, что все зоны закрыты; когда система готова к постановке на охрану, зажигается светодиод READY.

2.  Введите код пользователя, клавиатура будет издавать звуковые сигналы, пока не завершится задержка выхода.

3.  Для постановки на охрану всей системы необходимо в течение задержки на выход открыть (пересечь) периметр с зонами задержки, в противном случае на охрану встанут только зоны периметра (см. Постановка на охрану в режиме “STAY”).

Принудительная постановка на охрану

Принудительная постановка позволяет Вам поставить систему на охрану при наличии открытых зон. Компания Electronics Line рекомендует дождаться, пока все зоны будут изолированы и появится возможность поставить систему на охрану в обычном режиме.

Внимание! Если после завершения задержки выхода зоны все еще не изолированы, будет сгенерирован сигнал тревоги.

Для принудительной постановки системы на охрану:

1.  Нажмите клавиши *, 8.

2.  Введите код пользователя; клавиатура будет издавать звуковые сигналы, пока не завершится задержка выхода.

3.  Для постановки на охрану всей системы необходимо в течение задержки на выход открыть (пересечь) периметр с зонами задержки, в противном случае на охрану встанут только зоны периметра (см. Постановка на охрану в режиме “STAY”).

Быстрая постановка на охрану

Эта функция позволяет поставить систему на охрану без ввода кода пользователя. При этом на центральную станцию посылается сообщение “Постановка на охрану пользователем 1”.

Для «быстрой» постановки системы на охрану:

1.  Проверьте, что все зоны закрыты; когда система готова к постановке на охрану, зажигается светодиод READY.

2.  Нажмите клавиши *,0; клавиатура будет издавать звуковые сигналы, пока не завершится задержка выхода.

3.  Для постановки на охрану всей системы необходимо в течение задержки на выход открыть (пересечь) периметр с зонами задержки, в противном случае на охрану встанут только зоны периметра (см. Постановка на охрану в режиме “STAY”).

Постановка на охрану в режиме “STAY”

Эта функция ставит на охрану только зоны периметра - т. е. зоны периметра, зоны периметра с задержкой, зоны периметра с быстрым откликом. Это позволяет пользователю находиться в охраняемом помещении после постановки системы на охрану.

Для постановки системы на охране в режиме “STAY”:

1.  Проверьте, что все зоны закрыты, кроме внутренних зон; когда система готова к постановке на охрану, зажигается светодиод READY.

2.  Нажмите клавиши *, 9.

3.  Введите код пользователя; клавиатура будет издавать звуковые сигналы, пока не завершится задержка выхода.
