| ВНИМАНИЕ! Прежде, чем приступить к установке и эксплуатации электронагревательного устройства |
1. Общие сведения
• ЭНУ «Премьера ЭКО» (в дальнейшем ЭНУ) предназначено для нагрева воздуха и камней в парильном помещении.
• В ЭНУ установлена светодиодная подсветка.
• ЭНУ соответствует экологическим и гигиеническим нормам, а также требованиям пожаро и электробезопасности.
Сертификат № РОСС RU. МЕ01.ВО2572
2.Технические характеристики ЭНУ
Род тока - переменный
Режим работы - продолжительный
Класс защиты от поражения электрическим током - 1
Исполнение по степени защиты от влаги - IPX4
Исполнение по способу установки - напольное
Наименование | Единица измерения | Нормы, параметры |
Номинальная потребляемая мощность * | кВт | 6 |
Рекомендуемый объем обогреваемого помещения | м3 | 5-7 |
Рекомендуемый номинальный ток защитного автомата | А | 40 |
Сечение силовых и заземляющих проводов | мм2 | 4 |
Номинальное напряжение | В | 220 ± 5% |
Габаритные размеры | мм | Высота 550 диаметр 490 |
Масса без камней | кг | 14 |
Рекомендуемая масса камней | кг | 30 |
* указанная мощность соответствует объему обогреваемого помещения при условии его достаточной термоизоляции и наличии напряжения 220В ±5%.
3. Пульт управления (ПУ)
Встроенный ПУ предназначен для управления ЭНУ мощностью до 6 кВт.
Технические характеристики ПУ:
- Тип датчика - капиллярный
- Диапазон регулирования температуры - 30 – 120ºС
- Гистерезис - ± 7ºС
- Диапазон установки таймера - 0 – 4 часа
4. Общие требования:
ВНИМАНИЕ!!! Запрещается устанавливать печь в сауне, не отвечающей требованиям пожарной безопасности (СНиП , МГСН 4.04-94):
4.1. Мощность электрокаменки должна соответствовать объему парильного помещения.
4.2..Расстояние от электрокаменки до обшивки стен должно быть не менее 200 мм.
4.3. Высота парильного помещения не должна быть менее 1,9 м.
4.4. Непосредственно над электрокаменкой под потолком следует установить несгораемый теплоизоляционный щит. Расстояние между щитом и обшивкой потолка должно быть не менее 50 мм.
4.5. Помещение сауны оборудуется естественной вентиляцией. Приток и вытяжка располагаются соответственно внизу и вверху по диагонали обогреваемого помещения, исключая угол, в котором устанавливается ЭНУ.
4.6. В помещение сауны допускается использование только одного ЭНУ.
4.7. Провода, подключаемые к ЭНУ, включая нулевой провод и провод заземления, должны быть в термостойкой изоляции, сечением не ниже рекомендованных в Разделе 2 Настоящего Руководства. Концы проводов, подключаемые к ЭНУ, должны быть облужены или оборудованы наконечниками.
5. Установка и подключение ЭНУ
ВНИМАНИЕ!!! С целью неукоснительного соблюдения правил пожарной и электробезопасности подключение ЭНУ должно производиться электротехническим персоналом, имеющим допуск к работе с электроустановками до 1000В. Вся электропроводка должна быть выполнена в соответствии с нормами ПУЭ и ПТБ. Приемка ЭНУ в эксплуатацию должна производиться с оформлением соответствующего акта.
5.1. Распаковать узлы и детали, проверить комплектность, снять защитную пленку.
5.2. Снять ручки управления (2 и 3) см. рис.1
5.3. Выкрутив два самореза (1) снять крышку ПУ (4).

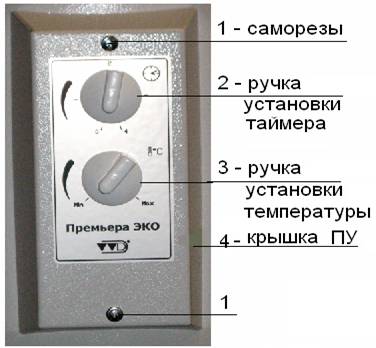

Рис. 1. Пульт управления Рис.2. Клеммник
5.4. Присоединить к клеммнику в соответствии со схемой подключения провода в термостойкой изоляции типа: РКГМ, ФКГМ, ПРКС и т. п. (см. рис.2).
5.5. Установить крышку ПУ и ручки управления.
6. Эксплуатация печи.
6.1. Включить защитный автоматический выключатель внешней сети ВА 1(см. рис 3.)

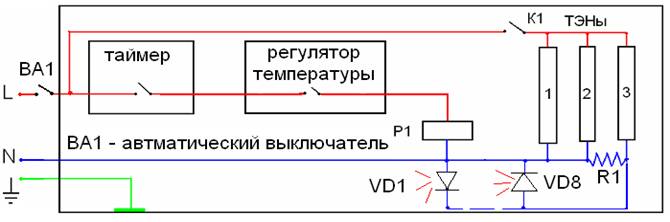

Рис. 3. Электрическая схема ЭНУ «Премьера ЭКО»
6.2. Ручками (2 и 3) задать время и температуру (см. рис.1)
6.3. Печь включится, и будет работать, автоматически поддерживая заданную температуру до окончания заданного по таймеру времени. Комфортная температура устанавливается вращением ручки (3) «по» или «против» часовой стрелки (см. рис.1). При необходимости продолжить работу печи, необходимо ручкой (2) установить новое время на таймере.
6.4. После завершения парильных процедур необходимо выключить автоматический выключатель внешней сети ВА 1.
7. Самостоятельный ремонт.
7.1. При перегорании ТЭНов необходимо:
1) заказать ТЭНы у производителя;
2) освободить печь от камней, перевернуть вверх ногами и снять поддон;
3) заменить вышедшие из строя ТЭНы, обязательно сохранив схему их подключения;
7.2. При неисправности ПУ после согласования с компанией-продавцом необходимо:
1) снять крышку пульта;
2) отсоединить от клеммника (с нижних трех клемм) все силовые провода и вытащить их вниз;
3) выкрутив 4 самореза, снять ПУ и передать его продавцу либо изготовителю.
4) установка исправного ПУ производится в обратной последовательности.
8.Требования безопасности
8.1. Подключение ЭНУ необходимо производить только через защитный автоматический выключатель внешней сети ВА 1 (см. рис.3).
8.2. Подключение к нему иных дополнительных потребителей - запрещается!
8.3. ЭНУ должно быть надежно заземлено.
8.4. Состояние заземления и надежность силовых контактов необходимо проверять не реже двух раз в год.
8.5. Перед включением ЭНУ в работу необходимо убедиться в отсутствии посторонних предметов на ЭНУ и внутри него.
8.6. Все работы по очистке и профилактике ЭНУ следует проводить только при отключении его от сети. Эксплуатация ЭНУ производится только в вертикальном положении.
8.7. Запрещается укрытие ЭНУ материалами, затрудняющими теплоотвод в окружающую среду.
8.8. Эксплуатация ЭНУ в неисправном состоянии запрещается.
8.9. В случае возникновения угрозы жизни людей, пожара или угрозы пожара, независимо от причин их возникновения, следует:
- немедленно отключить ЭНУ автоматическим выключателем внешней сети ВА 1;
- принять меры против распространения пожара;
- при необходимости вызвать противопожарную службу.
9. Правила хранения и транспортировки
9.1. До установки на место эксплуатации ЭНУ должно храниться в упакованном виде.
9.2. Транспортировка ЭНУ в упакованном виде производится любым видом транспорта закрытого типа. При транспортировке ЭНУ должно быть закреплено таким образом, чтобы исключить его перемещение и опрокидывание.
10. Гарантийные обязательства.
10.1. Изготовитель гарантирует соответствие изделия требованиям ГОСТ Р МЭК 2001 при соблюдении потребителем определенных настоящим руководством условий хранения, транспортировки, установки и эксплуатации ЭНУ.
10.2. Гарантийные обязательства составляют 12 месяцев со дня продажи изделия.
11.3. Фирма оставляет за собой право вносить изменения позволяющие совершенствовать конструкцию ЭНУ.
11. Условия гарантии
Гарантия действительна, если дата покупки товара подтверждается печатью и подписью продавца на гарантийном талоне изготовителя, а также при наличии оригинального товарного чека или договора с датой покупки.
Гарантийные обязательства не распространяются на печи, используемые в коммерческих целях
Гарантийный ремонт не производится в случаях:
- истечения гарантийного срока;
- при самостоятельных ремонтах изделия и входящих в его комплект элементов (за исключением разрешенных данным руководством);
- при повреждениях, возникших по вине потребителя;
- при нарушении правил хранения и транспортировки.
ВНИМАНИЕ!!! ВВД» не несет ответственность за последствия, возникшие в результате нарушении правил установки, подключения и эксплуатации ЭНУ, изложенных в данном руководстве.
Содержание:
1. Общие сведения - 2
2. Технические характеристики - 2
3. Пульт управления - 3
4. Общие требования - 4
5. Установка и подключение ЭНУ - 4
6. Эксплуатация печи - 6
7. Самостоятельный ремонт - 6
8. Требования безопасности - 7
9. Правила хранения и транспортировки - 8
10. Гарантийные обязательства - 8
11. Условия гарантии - 8
12 Гарантийный талон - 12
Гарантийный талон
Отметка о соответствии ЭНУ «Премьера ЭКО»
требованиям ТУ______________________
Печать, адрес и телефон
фирмы – продавца _____________________________________
___________________________________________________
__________________________________________________
___________________________________________________
Дата продажи: _____________________________________
Гарантийное обслуживание осуществляется по адресу:
142180 Россия, Московская обл.,
г. Климовск, Фабричный проезд, д,4
Многоканальный телефон: +7
e-mail: *****@***su
http://www. vvd. su
