Общие сведения

«Домашняя лаборатория» – это программно-аппаратный комплекс, состоящий из недорогих USB устройств и единой интерактивной оболочки. С помощью «Домашняя лаборатория» Вы легко можете организовать многофункциональный измерительный центр на основе персонального компьютера.

Устройства, входящие в состав «Домашнюю лабораторию»:

MP730 это:

·  USB самописец;

·  USB вольтметр;

MP731 это:

·  USB генератор импульсов прямоугольной формы;

·  USB логический генератор трехканальный;

MP732 это:

·  USB частотомер;

·  USB цифровая шкала;

·  USB логический анализатор одноканальный.

С устройствами распространяется пакет «Домашняя лаборатория. zip», который включает в себя:

·  подробное описание принципов работы с USB устройствами, входящими в «Домашнюю лабораторию»;

·  исполняемый файл интерактивной оболочки;

·  данную инструкцию по применению интерактивной оболочки;

·  исходные коды варианта реализации интерактивной оболочки.

Объем предоставляемой информации достаточен, чтобы Вы могли разработать собственное программное обеспечение с необходимой функциональностью.

Работа в среде «Домашняя лаборатория»

«Домашняя лаборатория» является единой рабочей средой, предназначенной для управления устройствами MP730, MP731 и MP732.

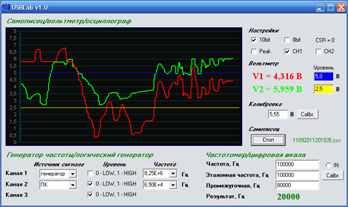

Для начала работы со средой необходимо запустить исполняемый файл «Домашняя лаборатория».exe. «Домашняя лаборатория» запускается в единственном окне и выглядит следующим образом:

Окно разделено на рабочие области устройств. В левом верхнем углу - рабочая область MP730. В левом нижнем углу - рабочая область MP731. В правом нижнем углу - рабочая область MP732.

При подключении любого устройства его название, расположенное в верхней части рабочей области, изменит цвет с красного на зеленый; при отключении - с зеленого на красный.

Работа с самописцем

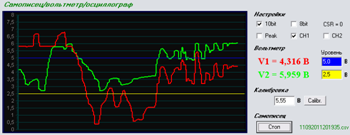

Рабочая область самописца разделена на подобласти:

·  осциллограмм;

·  настроек;

·  вольтметра;

·  калибровки;

·  управления записью на жесткий диск.

Подобласть осциллограмм

В этой подобласти отображаются осциллограммы сигналов, полученных при оцифровке в соответствии с настройками самописца.

Подобласть настроек

В подобласти настроек содержатся чекбоксы, с помощью которых возможно задать параметры работы устройства:

·  8-bit/10-bit - разрядность выходных данных АЦП;

·  peak - выбор режима пикового детектора;

·  ch1/ch2 - выбор канала в режиме 10bit+peak.

Режим пикового детектора позволяет отслеживать наличие всплесков напряжений. В 10-битном режиме только один канал может быть активным.

Подобласть вольтметра

В подобласти вольтметра отображаются текущие значения напряжений на входах прибора до второго знака после запятой в 8-битном режиме и до третьего знака в 10-битном.

В 10-битном режиме при активированном пиковом детекторе значение неактивного канала отображается как «NA».

Дополнительно можно задать два опорных уровня, которые будут обозначены синей и желтой линиями в подобласти осциллограмм.

Подобласть калибровки

Для калибровки коэффициента усиления аналоговых каналов необходимо подключить к устройству источник опорного напряжения и задать величину напряжения. При вводе значений в качестве дробного разделителя используется запятая. В случае неверного формата вводимых данных они будут подсвечены красным цветом.

Для запуска процесса необходимо нажать кнопку «Calibr».

Калибровка будет успешной, если измеренное и эталонное значения отличаются не более чем на 25%.

Подобласть управления записью на жесткий диск

Для начала записи информации на жесткий диск необходимо нажать на кнопку «Старт», при этом вместо «noname» отобразится имя записываемого файла (зеленый цвет – идет запись) в формате CSV:

ddmmyyyyhhmmss. csv,

где ddmmyyyy - текущая дата (день, месяц, год) на момент старта, а hhmmss - текущее время (часы, минуты, секунды).

Формат записываемых данных зависит от настроек устройства и выглядит следующим образом:

ddmmyyyy;hhmmssttt;ch1_val1;ch1_val2;ch1_k;ch2_val1;ch2_val2;
ch2_k; // 8-ти битный режим

ddmmyyyy;hhmmssttt;ch1_val;ch1_k;ch2_val;ch2_k // 10-ти битный режим

ddmmyyyy;hhmmssttt;chN_val1;chN_val2;chN_k // 10-ти битный режим с пиковым детектором (N - номер активного канала),

где ddmmyyyy - текущая дата (день, месяц, год) на момент старта, а hhmmssttt - текущее время (часы, минуты, секунды, тысячные секунды); ch1_val1, ch1_val2, ch2_val1, ch2_val2, ch1_val, ch2_val – значения измеренных напряжений; ch1_k и ch2_k – значения калибровочных коэффициентов.

В режиме пикового детектора одной выборке соответствуют две ячейки, которые содержат минимальное (chN_val1 и chN_val) и максимальное (chN_val2) значения на интервале измерения.

Работа с генератором

Рабочая область генератора поделена на подобласти:

·  источника сигнала

·  задания уровня

·  задания частоты

Подобласть источника сигнала

Эта подобласть предназначена для выбора источника сигнала: встроенный генератор, либо персональный компьютер (ПК).

Подобласть задания уровня

В этой подобласти возможно задать логический уровень на выходе, если он настроен на источник сигнала – ПК.

Подобласть задания частоты

В подобласти задания частоты для первого и второго каналов в режиме генератора можно выбрать частоту.

Частота отображается в Гц в экспоненциальном формате:

X, XXE+N = X, XX*10N.

Работа с частотомером

Рабочая область частотомера поделена на подобласти:

·  измеренной частоты

·  калибровки

·  промежуточной частоты

·  результата

·  цифрового входа

Подобласть измеренной частоты

В подобласти измеренной частоты отображается текущее значение частоты Fизм в Гц, измеренное устройством без учета промежуточной частоты.

Подобласть калибровки

В случае необходимости проведения калибровки следует подключить к устройству эталонный генератор, ввести значение его частоты (в Гц) и нажать кнопку «Calibr». В случае неверного формата вводимых данных они будут подсвечены красным цветом.

Калибровка будет успешной, если измеренное и введенное эталонное значения отличаются не более чем на 25%.

Подобласть промежуточной частоты

Значение промежуточной частоты Fпром может быть прописано в данной подобласти. Значение промежуточной частоты вычитается из измеренной.

Подобласть результата

В подобласти результата отображается частота в Гц, кГц или МГц (выбирается автоматически), вычисленная по следующей формуле:

Fрез = k * Fизм - Fпром,

где k - калибровочный коэффициент, Fизм - измеренная частота, Fпром - промежуточная частота.

Подобласть цифрового входа

Значение цифрового входа выводится в виде ComboBox.

В случае наличия логического 0, Combobox будет пуст, иначе - отмечен точкой.
