Прайс-лист на приборы Термодат (стр. 10 )

Недорогие многоканальные измерительные приборы

Приборы предназначены для измерения температуры и аварийной индикации.

Приборы Термодат-26М2 близки по конструктивному исполнению к многоканальным приборам Термодат-22М1, но несколько упрощены для уменьшения цены. Основные достоинства сохранены - индикация светодиодная, удобная для промышленного применения, температурный диапазон эксплуатации расширенный. Точность - 0,25. Гарантия - 5 лет.

Блоки индикации имеют два реле для индикации о превышении заданной температуры. Аварийные уставки устанавливаются независимо для каждого канала. Отличия от приборов Термодат-22М1:

- Периферийные блоки не имеют собственного источника питания, запитываются от основного блока.

- Блоки не могут быть удалены друг от друга более чем на 2 м. (В приборах Термодат-22М1 возможно удаление до 1200 м).

- Блоки этих приборов предназначены только для комплектного использования и не могут быть независимо подключены к компьютеру.

В этой серии не предусмотрены дополнительные реле на каждый канал, нет архива, нет внешнего компьютерного интерфейса.

В результате упрощения, достигнута привлекательная цена в расчёте на один канал - менее 627 рублей для термопарного канала

и менее 684 рублей для универсального канала.

26M2/12ТП	8 640	склад	двухблочное исполнение, 12 термопарных входов, два реле
26M2/12УВ	8 640	склад	12 универсальных входов, два реле

Приборостроительное предприятие «Системы контроля», Россия, 1А многоканальный телефон/факс: (3*****@***ru www. *****
Тиристорные и симисторные силовые блоки типа СБ

Бесконтактные пускатели, большой ресурс работы, увеличение точности регулирования,

улучшение режима работы нагревателей, уменьшение электромагнитных помех

Традиционно, для включения мощных нагревательных элементов используются электромагнитные пускатели. Пускатель – это надежное устройство, но только если включается очень редко. Для точного регулирования температуры, напротив, требуется частое включение/выключение нагрузки. В таком режиме ресурс работы пускателя резко сокращается. Приходится выбирать между точностью регулирования и надежностью. Другим недостатком работы с пускателем является тяжелый режим работы нагревателя. Включаясь на длительное время на полную мощность, он каждый раз нагревается «докрасна», что сокращает его ресурс работы. Учитывая вышесказанное, мы рекомендуем использовать наши тиристорные силовые блоки, лишенные этих недостатков.

Силовые блоки СБ состоят из схемы управления и мощных тиристоров (или симистора). Схема управления построена на базе оптосимистора МОС3082, который имеет оптическую развязку цепи управления от силовой цепи, и детектор прохождения напряжения через ноль. Выходные тиристоры открываются в момент, когда напряжение на них близко к нулю, поэтому силовой блок создает минимальные помехи в сети. Напряжение управляющего сигнала 7…24 В DC, ток не более 20 мА. Силовые блоки могут быть использованы с любыми регуляторами, метод управления мощностью нагревателя определяется регулятором.

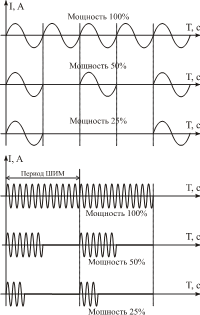

В приборах «Термодат» реализован современный метод управления средней мощностью электронагревателей. Этот метод можно назвать методом равномерного по времени распределения рабочих сетевых периодов. На рис. 1 показан ток через нагрузку при работе в этом режиме. При 100% мощности нагреватель включен постоянно – все периоды рабочие. При 90% мощности нагрузка выключена каждый десятый период, при 50% мощности нагрузка выключена каждый второй период, при 25% мощности рабочим является каждый четвертый период и т. д.

Регуляторы «Термодат» могут быть переведены в более известный и привычный метод широтно-импульсной модуляции (ШИМ). В методе широтно-импульсной модуляции нагрузка включается на долю периода ШИМ, который задается пользователем, например, 100 сек. Среднее значение выводимой мощности, в процентах от полной мощности нагревателя, определяется отношением времени включения к периоду ШИМ (Рис. 2).

Для охлаждения тиристоров (симисторов) силовые блоки имеют радиаторы (охладители). Площадь радиаторов в блоках на токи до 160 А подобрана так, чтобы при максимальном токе и температуре воздуха 30°С, температура радиатора не превышала 100°С. Мощные силовые блоки (на токи 320А и выше) имеют либо вентиляторы для охлаждения тиристоров либо жидкостные теплообменники. Специальный контроллер измеряет температуры радиаторов и включает вентиляторы при нагреве выше 80°С. Когда температура понизится, вентилятор выключается. В случае аварийного перегрева (температура радиатора выше 110°С), тиристоры выключаются.

Однофазные силовые блоки

Модель	Цена с НДС	Максимальный длительный ток	Коммутируемое напряжение	Силовой элемент (возможны изменения)	Вентиляторное охлаждение	Габаритные размеры, мм
СБ08М1	558 руб.	8 А	~ 30…~ 380 В	Симистор ВТА208Х-600В(Ph)	нет	150х35х30
СБ15М1	666 руб.	15 А	~ 30…~ 380 В	Симистор ВТА216Х-600В(Ph)	нет	170х100х57
СБ25М1	1 206 руб.	25 А	~ 30…~ 380 В	Симистор ВТА24-600ВW(ST)	нет	170х124х57
СБ40К2	2 701 руб.	40 А	~ 30…~ 220 В	KSD240AC8 (COSMO)	нет	122х100х60
СБ40К4	4 320 руб.	40 А	~ 30…~ 380 В	KSD440AC8 (COSMO)	нет	122х100х60
СБ45М2	2 160 руб.	45 А	~ 30…~ 380 В	Тиристоры 40TPS12	нет	122х100х62
СБ60Н3-В01	2 989 руб.	60 А	~ 30…~ 380 В	Симистор ТС142-80	нет	160х160х165
СБ125Т1	6 923 руб.	125 А	~ 30…~ 380 В	Тиристоры Т142-80	нет	240х160х220
СБ160Т2	11 221 руб.	160 А	~ 30…~ 380 В	Тиристоры Т161-160	нет	240х160х240
СБ320ТВ2	16 726 руб.	320 А	~ 30…~ 380 В	Тиристоры Т161-200	есть	320х200х250
СБ500ТВ1	27 692 руб.	500 А	~ 30…~ 380 В	Тиристоры Т143-630	Требует согласования
СБ800ТВ1	44 308 руб.	800 А	~ 30…~ 380 В	Тиристоры Т143-800	Требует согласования
СБ1000ТЖ1	55 385 руб.	1000 А	~ 30…~ 380 В	Тиристоры Т143-800	Требует согласования
СБ1500ТЖ1	83 077 руб.	1500 А	~ 30…~ 380 В	Тиристоры Т	Требует согласования

Управление трехфазной нагрузкой

При подключении трехфазной нагрузки по схеме «треугольник», достаточно установить два однофазных блока типа СБ. Две фазы подключаются к вершинам треугольника через силовые блоки, третья фаза - к третьей вершине напрямую. Так же достаточно двух однофазных блоков при подключении по схеме «звезда» без нулевого провода. Для «звезды» с нулевым проводом следует установить три однофазных блока. Для удобства монтажа могут быть поставлены сборки из двух или трех однофазных блоков для управления трехфазной нагрузкой.

Двухфазные блоки	Трехфазные блоки
СБ2Ф25М1	2 895 руб.	СБ3Ф25М1	3 835 руб.	25 А	~ 30…~ 380 В	Симистор ВТА24-600ВW(ST)	нет
СБ2Ф60Н3	5 832 руб.	СБ3Ф60Н3	8 605 руб.	60 А	~ 30…~ 380 В	Симистор ТС142-80	нет
СБ2Ф125Т1	13 846 руб.	СБ3Ф125Т1	20 769 руб.	125 А	~ 30…~ 380 В	Тиристоры Т142-80	нет
СБ2Ф160Т2	22 442 руб.	СБ3Ф160Т2	33 663 руб.	160 А	~ 30…~ 380 В	Тиристоры Т161-160	нет
СБ2Ф320ТВ2	33 452 руб.	СБ3Ф320ТВ2	50 178 руб.	320 А	~ 30…~ 380 В	Тиристоры Т161-200	есть
СБ2Ф500ТВ1	55 385 руб.	СБ3Ф500ТВ1	83 077 руб.	500 А	~ 30…~ 380 В	Тиристоры Т143-630	Требует согласования
СБ2Ф800ТВ1	88 615 руб.	СБ3Ф800ТВ1	руб.	800 А	~ 30…~ 380 В	Тиристоры Т143-800	Требует согласования
СБ2Ф1000ТЖ1	руб.	СБ3Ф1000ТЖ1	руб.	1000 А	~ 30…~ 380 В	Тиристоры Т143-800
СБ2Ф1500ТЖ1	руб.	СБ3Ф1500ТЖ1	руб.	1500 А	~ 30…~ 380 В	Тиристоры Т	Требует согласования

Блоки управления тиристорами и симисторами

Иногда бывает удобно (выгодно) приобрести только блоки для управления тиристорами или симисторами, а сами тиристоры и радиаторы приобрести отдельно или использовать имеющиеся. Специально для этих случаев мы поставляем блоки управления.

Модель	Цена с ндс
БУС1-В01	720 руб.	Однофазный блок управления симисторами, детектор «0», управление 7…24В, выходной ток 1А
БУС3-В01	1260 руб.	Трехфазный блок управления симисторами, детектор «0», управление 7…24В, выходной ток 1А
БУТ1-В01	720 руб.	Однофазный блок управления тиристорами, детектор «0», управление 7…24В, выходной ток 1А
БУТ3-В01	1260 руб.	Трехфазный блок управления тиристорами, детектор «0», управление 7…24В, выходной ток 1А

Приборостроительное предприятие «Системы контроля», Россия, 1А многоканальный телефон/факс: (3*****@***ru www. *****

Тиристорные блоки типа ФИУ с фазоимпульсным управлением

Фазоимпульсное управление тиристорами позволяет плавно изменять эффективное напряжение и мощность на нагрузке. Тиристоры каждый сетевой полупериод открываются с регулируемой фазовой задержкой от 0 до 180°. Блоки ФИУ предназначены для работы с регуляторами температуры Термодат. Блоки подключаются к транзисторному выходу (тип Т), по которому в цифровом виде передается заданная мощность. Блоки необходимы для работы с нагревателями с малой тепловой инерцией, например, для управления инфракрасными нагревателями. Фазоимпульсное управление часто используют для работы с токовыми трансформаторами с низкоомной нагрузкой во вторичной обмотке. Блоки ФИУ подходят для управления индукционными нагревателями. Блоки ФИУ рассчитаны на максимальные токи от 1 до 160 А и предназначены для управления одной фазой. Для управления трехфазной нагрузкой к одному Т-выходу можно параллельно подключить два или три блока ФИУ. Блок ФИУ01 предназначен для раскачки мощных тиристоров. При этом мощные тиристоры приобретает и монтирует потребитель самостоятельно.

Питание блоков ФИУ ~ 220 В, 50 Гц.

Модель	Цена с ндс	Максимальный ток
ФИУ01М1	4 320 руб.	1 А
ФИУ45М4	6 768 руб.	45 А
ФИУ160Т2	15 000 руб.	160 А

Силовые тиристорные блоки типа МБТ с микроконтроллерным управлением

Блоки МБТ могут работать как под управлением приборов Термодат, так и с другими устройствами управления. Выходное напряжение или мощность могут задаваться вручную, переменным резистором или кнопками на передней панели. Блоки имеют токовый вход управления, для работы с традиционной аналоговой автоматикой. Блоки имеют панель индикации с алфавитно-цифровым индикатором. Кнопки на панели индикации позволяют выбрать режим работы. В рабочем режиме на дисплей выводится выбранный метод управления мощностью, а также предоставляет дополнительные функции, такие как ограничение скорости изменения мощности и защиту от неполнофазного включения трехфазных блоков. Питание блоков ~220 В, 50 Гц.

Методы управления мощностью:

- фазоимпульсное управление (управление по углу отсечки в каждом полупериоде)

- метод равномерно распределенных сетевых периодов (с включением нагрузки в нуле)

- широтно-импульсное управление (с включением нагрузки в нуле)

- широтно-импульсное управление с фазовым ограничением максимального напряжения

Входные сигналы управления:

- цифровой сигнал от прибора типа Термодат (Т-выход), задающий требуемую мощность на нагрузке

- интерфейс RS485, связывающий блок прибора с приборами и компьютером

- аналоговый сигнал 0…5 мА или 4…20 мА

- ручное задание мощности переменным резистором

- ручное задание мощности кнопками с цифрового пульта блока

Охлаждение тиристоров

Для охлаждения тиристоров силовые блоки имеют радиаторы. Площадь радиаторов в блоках на токи до 160 А подобрана так, чтобы при максимальном токе и температуре воздуха 30°С, температура радиатора не превышала 100°С. Мощные силовые блоки (токи до 320 А и выше) имеют вентиляторное охлаждение. Специальный контроллер измеряет температуры радиаторов и включает вентиляторы при нагреве выше 80°С.

Управление трехфазной нагрузкой

Блоки МБТ1Ф предназначены для управления однофазной нагрузкой, блоки МБТ3Ф предназначены для управления трехфазной нагрузкой. Подключение трехфазной нагрузки – шестипроводная («разомкнутый» треугольник).

Блоки МБТ1Ф01М1 и МБТ3Ф01М1 предназначены для раскачки мощных тиристоров. При этом мощные тиристоры приобретает и монтирует потребитель самостоятельно.

Модель	Цена с ндс	Максимальный ток
Блоки для управления однофазной нагрузкой
МБТ1Ф01М1	10 115 руб.	1 А
МБТ1Ф45М2	13 104 руб.	45 А
МБТ1Ф160Т2	20 796 руб.	160 А
МБТ1Ф320ТВ2	26 301 руб.	320 А
Блоки для управления трехфазной нагрузкой
МБТ3Ф45М2	27 108 руб.	3 х 45 А
МБТ3Ф160Т3	51 192 руб.	3 х 160 А
МБТ3Ф320ТВ2	67 708 руб.	3 х 320 А
