Изготовление электрогитары (стр. 5 )

Конденсаторы для регулировки тембра. (3)

Меньшее сопротивление потенциометра по сравнению с конденсатором ведет к тому, что часть высоких частот сигнала гитары уходит в землю, не достигая выхода. Большинство музыкантов выкручивают потенциометры тембра на минимум, что бы высокие частоты меньше срезались, не позволяя звуку становиться глухим. В качестве регулятора тембра рекомендуется использовать логарифмический потенциометр.(несмотря на рекомендации автора подавляюще большинство производителей ставят на тембр линейные потенциометры – может, они просто статью не читали;-)) Для регулировки тембра обычно применяются конденсаторы с емкостями 0.047мкФ или 0.05мкФ (47нФ и 50нФ соответственно) для синглов и 0.02мкФ (20нФ) для хамбакеров, но конечно можете поэкспериментировать с различными емкостями.

Если ваш регулятор тембра представляет собой потенциометр со встроенным переключателем (кнопка ON-ON), Вы можете переключаться между двумя конденсаторами различной емкости (4).

Больше вариантов тембра можно получить применением кругового переключателя (галетника) с припаянными к нему конденсаторами разной емкости и подключаемые параллельно к датчику (5). Такой способ позволяет изменять резонансную частоту датчика, получая большее разнообразие звуков. Эксперименты с конденсаторами различных емкостей между 0.0005мкФ (0.5нФ или 500пФ) и 0,010мФ (10нФ) - позволит Вам узнать различия в тембрах. Конденсатор большей емкости, включенный параллельно срежет больше ВЧ и сделает звук более низкочастотным чем конденсатор с меньшей емкости. Если круговой переключатель выдает щелчки при переключении, присоедините параллельно каждому конденсатору резистор номиналом 10М. Вы можете купить готовые круговые переключатели со встроенными конденсаторами (6) для большинства датчиков и гитар у немецкого эксперта гитарной электроники Гельмута Лемме (см. адреса поставщиков). (ещё одна на мой взгляд бестолковая идея, видимо у господина Гельмута Лемме обнаружился излишек галетников, которые срочно нужно продать).

Дальнейшие эксперименты могут состоять в соединении резистора с конденсатором последовательно (6-8к) или параллельно (100-150к). Этот резистор должен урезать резонансные пики, которые являются слишком высокими и сделать звук более теплым.

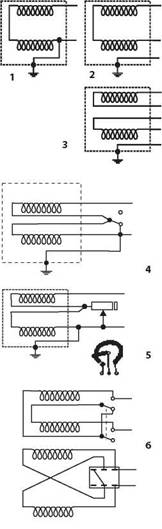

Хамбакер состоит из двух идентичных катушек, которые обычно соединяются последовательно, начала обмоток соединяются между собой (т. н. средняя точка), а концы образуют выводы. Один из этих выводов часто соединяется с металлической опорной пластиной (1), обеспечивая таким образом экран для датчика. В этом случае надо знать точно какой из выводов хамбакера связан с экраном. Обычно достаточно двух выводов, но можно получить больше вариантов звука, если экран соединен с отдельным третьим выводом (2). Максимальное количество свободы для коммутации катушек в хамбакере дают пять выводов (3) (четыре провода от катушек (два начала, два конца) плюс провод земли).

Можно также превратить хамбакер в сингл, разделяя его катушки переключателем (4). Такая схема даст типичный звук сингла, но конечно эффект шумоподавления будет потерян.

Вместо того, чтобы использовать переключатель можно включить в схему параллельно одной из катушек размыкающий потенциометр (5). Чтобы сделать его, вскройте потенциометр и ножом проточите дорожку сопротивления ближе к одному из выводов. При этом в начале такого потенциометра датчик будет работать как чистый хамбакер. Затем поворачивая движок потенциометра подвижный контакт восстановит соединение с другим выводом, и к концу хамбакер плавно перейдет в режим сингла.

Соединение двух катушек хамбакера параллельно даст новые варианты тембра с сохранением эффекта шумоподавления. Это возможно посредством DPDT (двухпопозиционного, сдвоенного) переключаТакая параллельная связь даст более яркий звук, но сделает меньше выход.

Производители и цвета проводов датчиков

Синглы

Производитель	Начало (первый вывод)	Конец (второй вывод)	Полюсовка/Намотка
Tom Anderson	черный-	белый +	N/по часовой
Kent Armstrong	черный-	белый +	S/по часовой
Seymor Duncan	черный-	белый +	S/по часовой
Gibson P-9O	черный -	белый +	N/по часовой
Fender Strat	черный -	белый +	S/по часовой
Fender Tele	черный -	белый +	S/против часовой
Gotoh	черный -	белый +	S/по часовой
Lindy Fralin	черный -	белый +	разная
Lawrence	серый -	белый +	N/по часовой
Schaller	черный -	белый +	разная

Производители и цвета проводов датчиков Хамбакеры
	Корректируемая полярность	Фиксированная полярность
Производитель	Начало	Конец	Начало	Конец
Tom Anderson	черный-	белый	зеленый	красный +
Kent Armstrong	красный+	синий	зеленый -	белый
Seymor Duncan	зеленый-	красный	черный +	белый
Gibson	черный -	зеленый	красный +	белый
Lindy Fralin	черный -	красный	белый +	красный
Lawrence	зеленый	черный -	белый	красный+
Schaller	белый	зеленый -	коричневый	жёлтый
Doe Barden	зеленый -	красный	черный +	белый
Benedetto	зеленый -	белый	красный +	черный
DiMarzio	зеленый -	белый	красный +	черный

Комбинация двух синглов в режим хамбакера

Когда два сингла расположенные своими магнитными полюсами в противоположные стороны используются одновременно, оба датчика могут быть соединены параллельно или последовательно, как хамбакер. Почему такое соединение не используется для датчиков на Jazz Bass как те, которые показаны выше, для меня загадка. Оба датчика имеют одинаковую полюсовку магнитов ее очень трудный изменить, потому что катушки намотаны прямо на магниты.

Для датчиков, которые имеют плоские магниты, расположенные под катушкой, полярность магнитного поля можно легко изменить, поменяв ориентацию магнитов.

Определение выводов катушек хамбакера

Если у Вас нет схемы и никаких предположений о том, от каких катушек и какие провода выходят из хамбакера, у Вас есть два пути определения этой коммутации: первый - попробовать разобрать датчик (я против такого пути, поскольку при разборке датчик может быть легко поврежден), второй - использовать омметр для измерения сопротивления, что бы затем из этого сделать логические выводы. Переключите мультиметр в режим измерения сопротивления, установите переключатель режимов на 20 кОм и замерьте сопротивление на двух любых проводах. Если они не связаны, это провода от разных катушек. Продолжите замер сопротивлений поочередно на других проводах по отношению к одному из двух первых, пока мультиметр не покажет сопротивление в диапазоне от 1к до 12к, что означает, что Вы нашли два провода от одной катушки. Запишите их цвета, потом тем же способом найдите провода другой катушки. Когда Вы нашли и записали цвета выводов второй катушки, останется только провод, который должен быть подсоединен к медной пластине - экрану. Довольно часто этот провод соединен с проводом экранирующей оплетки кабеля датчика и поэтому легко распознаваем.

Определение электрической полярности катушек хамбакера

Для определения полярности катушек провода соединяют с вольтметром и легко постукивают отверткой по сердечникам катушек. Если вольтметр не показывает появление напряжения на одной катушке, постучите по другой. В конце концов вольтметр покажет или положительное или отрицательное напряжение. Если напряжение отрицательное, поменяйте провода друг с другом. Теперь запишите цвет провода, который связан с + клеммой вольтметра и таким же образом узнайте положительный контакт другой катушки. Чтобы получить эффект шумоподавления оба плюсовых вывода используются как выводы датчика, а минусовые соединяются друг с другом. В этом случае один из положительных выводов датчика соединяется с землей и экраном датчика. Хотя этот метод не позволяет сказать, какой из двух положительных выводов является началом, а какой концом обмотки катушек, тем не менее он допускает синфазное соединение, если другие датчики проверены таким же образом. Такие "тесты" абсолютно безопасны – датчики остаются целыми и невредимыми.

Определение магнитной полярности

Магнитную полярность сердечников датчика можно легко определить посредством компаса. Просто поднесите его к сердечникам и посмотрите какой конец стрелки компаса притянется к датчику. Если южный, сердечники имеют северные полюса на верху датчика и наоборот. В принципе, при наличии свободного магнита, компас Вам понадобится только один раз. Отметьте на нем полярность по вышеуказанному методу и поднесите к сердечникам. Если магнит отталкивается от сердечников, они имеют ту же самую полярность как и сторона магнита, поднесенная к сердечникам.

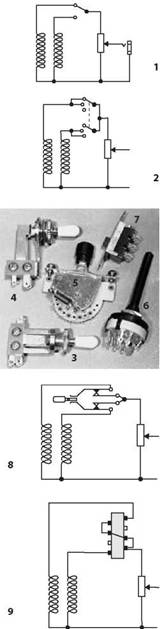

Переключатель датчиков необходим, если на гитаре установлено более одного датчика. Переключатель SPDT, показанный на схеме (1), хоть и переключает датчики, однако не сможет включить их одновременно. Это можно сделать при помощи трехпозиционного сдвоенного переключа, получая следующие варианты: один первый датчик в положении 1 переключателя, первый и второй датчики вместе в положении 2, и один второй датчик положении 3. Чтобы не было различия в громкости звука датчиков из за применения датчиков с разным сопротивлением, оба датчика должны иметь примерно одинаковое сопротивление. Используя два сингла с противоположной магнитной полярностью в каждой катушке, можно получить эффект хамбакера, включая переключатель в положение 2, при котором катушки синглов соединяются последовательно.

Специальные переключатели датчиков позволяют включать первый и второй датчики как отдельно друг от друга, так и оба вместе. Одна из таких моделей (3,4,8) очень проста: перемещая ручку переключателя в одну сторону контакты с одной стороны замыкаются с другой размыкаются, а в среднем положении оба все контакты взаимозамкнуты. Такие переключатели бывают также L-вида (4), сделанные для того, чтобы вписаться в деку, толщиной меньше 45mm (l3/4"). Кроме того есть также переключатели ползункового типа (7).

Переключатели рычажного типа с тремя положениями (5) немного сложнее. При включении такого переключателя как показано на рисунке 9 он позволит реализовать следующие комбинации: 1 датчик, 1 и 2 датчики вместе, 2 датчик.

Также можно использовать двухполосный, трехпозиционный, круговой переключа, но большинство гитаристов предпочитает обычные переключатели. Есть многоуровневые круговые переключатели (галетники). Каждый уровень состоит из круглой печатной платы, с расположенными по кругу выводами и по которой ходит, приводимая в действие движком переключателя, контактная планка. Другие круговые переключатели имеют 12 контактов по кругу, и различаются по количеству положений и замыкаемых контактов. В зависимости от модели бывают 1 x 12, 2x6, 3x4 или 4x3 (первая цифра - количество замыкаемых контактов, вторая – количество положений). Для каждого уровня в середине есть общий вывод. На некоторых моделях число положений переключателя, может быть изменено посредством маленького стопора, превращая таким образом переключатель 2 x 6, например, в 2 x 3.

С тремя или больше датчиками число возможных комбинаций увеличивается, и коммутация становится более сложной. Использование трех отдельных ON-OF (SPST) переключателей - самый простой способ получить любую желательную комбинацию датчиков (10). Однако, на большинстве гитар с тремя датчиками используется специальный рычажный переключатель на пять положений (11), который дает следующие варианты включения датчиков: 1, 1+2, 2, 2+3, 3.

Больше комбинаций датчиков возможно при использовании галетников. Но поскольку гитаристы часто предпочитают, пятипозиционные рычажные переключатели, производители выпускают специальные версии этого типа переключателя, которые дают больше комбинаций, чем обычно.

Megaswitch (11), высококачественный рычажный переключатель, может использоваться вместо обычного пятипозиционного переключателя. Кроме стандартных функций Страта и Телека (S или T модели с 8 выводами) есть также P-модель, которая моделирует комбинации датчиков Paul Reed Smith (PRS) гитар, два хамбакера которых соединены так, что бы дать следующие комбинации: 1. бриджевый хамбакер, 2. внутренние катушки обоих хамбакеров, соединенные параллельно, 3. внешние катушки обоих хамбакеров параллельно, 4. внешние катушки обоих хамбакеров последовательно, 5. нэковый хамбакер.

Первый такой переключатель был разработан, чтобы получить пять звуковых комбинаций от трех датчиков. Например: сингл/сингл/сингл, хамбакер/сингл/сингл, хамбакер/сингл/хамбакер и хамбакер/хамбакер. Этот переключатель фирмы Schaller идет с детальными инструкциями по коммутации, по этому я не буду их разъяснять.

Магапереключатель P-модели для двух хамбакеров

(Внешние катушки хамбов должны иметь противоположную полярность)

Положения:

1. Бриджевый хамбакер

2. Внутренние катушки параллельно

3. Внешние катушки параллельно

4. Внешние катушки последовательно

5. Нэковый хамбакер

Двенадцативыводной пятипозиционный переключатель Yamaha (12) делает возможным самое большое число различных комбинаций. Его коммутация, однако, достаточно сложна. Этот переключатель можно купить у Stewart-MacDonald. Поскольку с ним идет очень подробная инструкция по подключению, я не буду повторять ее в этой книге. Я настоятельно рекомендовал бы Вам это переключатель, если Вы считаете число комбинаций, получаемых обычными переключателями, недостаточным.
