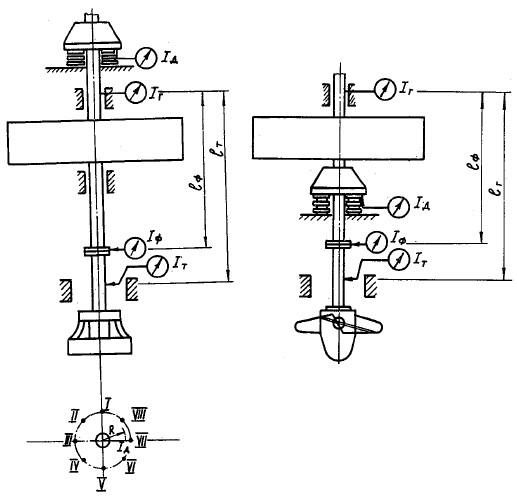

Проверка общей линии валов методом поворота ротора агрегата на 360°
Обозначение приборов и отклонений вала | Показания приборов, регистрирующих биение и подсчет отклонений в точках по окружности | ||||||||
I | II | III | IV | V | VI | VII | VIII | I | |
Iг | 0 | +0,02 | +0,015 | +0,010 | +0,010 | -005 | +0,012 | +0,028 | +0,03 |
Iд* | 0 | -0,08 | -0,05 | 0,00 | +0,02 | +0,01 | +0,03 | +0,01 | -02 |
Iф | 0 | -0,20 | -0,19 | -0,05 | -0,03 | +0,16 | +0,30 | 0,00 | -08 |
Iт | 0 | +0,21 | +0,35 | +0,18 | +0,01 | -0,23 | -0,18 | -0,11 | 0,07 |
Отклонения шейки вала в зоне турбинного подшипника Dт = Iт – Iг | 0 | +0,19 | +0,20 | +0,17 | 0,00 | -0,225 | -0,168 | -138 | +0,04 |
Отклонения фланцевого соединения Dф = Iф - Iг | 0 | -0,22 | -0,205 | -0,06 | -0,04 | +0,165 | +0,312 | -0,028 | -11 |
__________________
* Измерение биения зеркального диска производится лишь для агрегатов с подпятниками на гидравлической опоре.
Диаметральные плоскости | Биение d, мм | ||||||
фланца вала dф | шейки турбинного подшипника dт | торцовое зеркального диска для агрегата с подпятником на жесткой опоре
| для агрегата с подпятником на гидравлической опоре | ||||
Торцовое зеркального диска dд | Полное торцовое
| ||||||
I-V | -0,07 | +0,04 | - | -0,04 | -0,57 | ||
II-VI | -0,385 | +0,415 | - | -0,09 | -0,18 | ||
III-VII | -0,517 | +0,368 | - | -0,08 | -0,20 | ||
IV-VIII | -0,22 | -0,032 | - | -0,01 | -0,06 | ||
[dп] £ 0,12 [dт] < f | Подсчет dп произведен при lф = 8,8 м; Д = 3,9 м; Дд = 4,0 м; f = 0,2 мм для агрегата с подпятником на гидравлической опоре. |
Вывод: следует устранить неперпендикулярность зеркального диска в плоскости III-VII и излом валов во фланцах в пл. II-VI.
Карта № 3

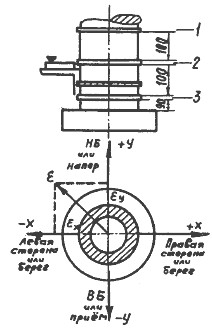

Проверка уклона линии валов с помощью микрометрического уровня завода «Геологоразведка»
| Cечения замеров | Места замеров по окружности вала | -х | +х | -у | +у | |||
Положение уровня на плоскости угольника (градусов) | 0 | 180 | 0 | 180 | 0 | 180 | 0 | 180 | |
1 | Показания с исправлением ухода пузырька |
|
|
|
|
|
|
|
|
Среднее внутриосевое |
|
|
|
| |||||
e1х; e1у |
|
| |||||||
2 | Число делений с направлением ухода пузырька |
|
|
|
|
|
|
|
|
Среднее внутриосевое |
|
|
|
| |||||
e2х; e2у |
|
| |||||||
3 | Деления |
|
|
|
|
|
|
|
|
Среднее |
|
|
|
| |||||
e3х; e3у |
|
| |||||||
Уклоны eх и eу | В дел. eх = | eу = | |||||||
eх = -0,76 мм/м | eу = +0,74 мм/м |
Абсолютная величина уклона генераторного вала:
|
