Инструкция по эксплуатации
компактной системы воздушного кондиционирования (КСВК)
WEBASTO BLUE COOL CLASSIC
Замечания по безопасности
Все работы на компонентах КСВК (насосы, компрессор, вентиляторы, электронные устройства) допускаются при отключении питания. Все работы на электропроводке должны выполняться квалифицированными монтажниками.
Перед запуском убедитесь, что:
- Запорный клапан на кингстоне открыт! Фильтр забортной воды не загрязнен и заполнен водой! Глубина воды под килем достаточна, и кингстон не заблокирован! Все входные и выходные воздушные решетки открыты и не загорожены багажом, одеждой и т. п.! После включения системы вода выходит через забортное отверстие. Если этого не происходит, отключите систему и еще раз проверьте каналы циркуляции забортной воды!

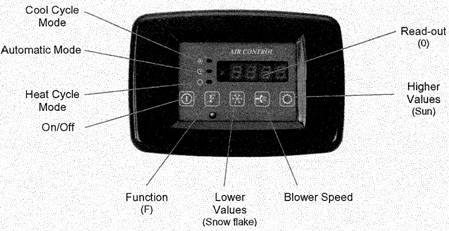

Панель управления КСВК
Цифровая панель управления запрограммирована изготовителем, а вторичные команды защищены кодами.
- Если ваша КСВК предусматривает цикл обогрева (что видно по наличию магнитного клапана рядом с компрессором), обогрев кают возможен, пока температура забортной воды составляет около 10 град С. При этом предустановлен режим Automatic. Если цикл обогрева не предусмотрен, предустановлен режим Cooling.
1
9
2
3 8
4
5 6 7
Обозначения: 1 – режим обогрева, 2 – автоматический режим, 3 – режим обогрева, 4 – вкл./выкл. питания, 5 – кнопка F, 6 – задание понижения температуры (кнопка «Иней»), 7 – индексы скорости вентилятора, 8 – задание повышения температуры (кнопка «Солнце»), 9 – считывание показаний
Работа КСВК
Если питание включено, система настраивается автоматически. На дисплее надпись Init и указана частота, напр. 50 Hz .
Пуск. Нажимаем кнопку пуска. На дисплее высвечивается On и спустя примерно 20 сек видим текущую температуру помещения, напр. 28,5 град С. С учетом текущей и заданной температур устанавливается соответствующий режим работы КСВК.
- В случае неправильной работы появляется мигающий код ошибки (см. ниже). ba11 – это код, не прерывающий работы КСВК.
Задание температуры. Когда кнопки «Иней» и «Солнце» соответствуют температурам от 15 до 29 град С, на дисплее указана температура помещения.
Кондиционирование без обогрева:
- Задаваемая температура должна быть ниже температуры помещения, напр. при 25
град С в помещении следует задавать от 15 до 24 град С.
Кондиционирование с обогревом:
- Задаваемая температура при 25 град С в помещении должна быть от 15 до 29 град С,
т. е., установив 20 град С, получаем режим охлаждения, а установив 29 град С, получаем режим «Обогрев»
Задание режима вентилятора. Если кнопка «Скорость вентилятора» нажата, слева видим код b, а справа индекс скорости, напр. b 5.
- Индексы скоростей: и А (заводская автоматическая установка).
Программу задаем кнопками «Иней» и «Солнце». Подтверждаем выбор последовательным нажатием кнопок F и «Пуск». На дисплее видим memo, а затем температуру помещения.
- В автоматическом режиме b А вентилятор включается (но не сразу), и его работа зависит от температуры. Если необходимости в вентиляторе нет, на дисплее видим ba11.
Индикация температуры испарителя. Нажимаем кнопку F , пока не появляется Е + цифра, напр., Е10,5.
- Режим охлаждения (кнопка «Иней») = температура испарителя постепенно снижается Режим обогрева (кнопка «Солнцей») = температура испарителя постепенно растет
Доступ к следующим уровням программы. Нажимаем кнопку F , пока не появляется код. Далее – по инструкциям.
Коды ошибок и меры по их устранению: При появлении на дисплее кодов ошибок система отключается на 60 сек и затем запускается вновь (за исключением варианта ba11 ). Если та же ошибка длится 30 мин, подача питания прекращается. В этом случае возобновление работы возможно только при устранении ошибки и при повторном отключении-включении системы.
Коды и причины ошибок
ААА | Длительное падение напряжения (менее 195 В на 5 сек и более) |
А01 | Низкое давление с прерыванием работы компрессора 1:
|
А02 | Повышенное давление с прерыванием работы компрессора 1:
|
А03 – 08 | Для КСВК не действительны |
А09 | Неисправен ил отсутствует датчик температуры помещения |
А10 | Неисправен ил отсутствует датчик температуры на испарителе |
СА11 | Отключены все компрессоры. Включите их снова через меню «Коды» |
ЕА11 | Компрессор отключен для проверки наличия наледи. Включается автоматически. Код виден, если считывается температура испарителя (Е) |
Предупреждение о снятии гарантии: Отступление от инструкции и ненадлежащее проведение ремонта с использованием нештатных деталей и неквалифицированного персонала отменяет все гарантии.
Обслуживание
Ежемесячные проверки |
|
Зимняя консервация | Во избежание замораживания системы забортной воды ее необходимо осушить и закрыть запорный клапан. |
