Heidelberg Prosetter
CtP Heidelberg Prosetter
Применение устройств прямого экспонирования печатных форм (CtP - Computer to Plate) больше не является привилегией крупных типографий.
Разработка систем CtP на основе фиолетовых лазеров позволила компании Heidelberg предложить линейку недорогих рекордеров Prosetter, доступных по цене малым и средним компаниям.
Лазерные CtP устройство экспонирования офсетных пластин Heidelberg Prosetter использует металлические пластины, подобные применяемым сегодня при обычном технологическом процессе, однако чувствительные к фиолетовому излучению (405 nm). Их использование не требует изменения режимов печати, использования специальных добавок к увлажняющему раствору и т. д. - с точки зрения печати это обычные монометаллические печатные формы.
Встроенная система пробивки приводочных отверстий позволяет получать на выходе печатные пластины, готовые к монтированию на цилиндры печатной машины.
Конструктивное исполнение "внутренний барабан", использование вакуума при транспортировке пластин и их фиксации на барабане во время экспонирования, температурная компенсация размеров пластины - все это позволяет получать высокое качество печати.
Heidelberg Prosetter очень компактен - он занимает места не больше чем фотонаборный автомат того же формата. Добротная конструкция, характерная для всех изделий Heidelberg, и лучшее на рынке соотношение цена/качество.
Рекомендуемые пластины для Heidelberg Prosetter 52-102:
· Agfa Lithostar Plus-V – макс. 200 lpi, тиражестойкость оттисков
· Agfa Lithostar Ultra-V – макс. 250 lpi, тиражестойкость оттисков
· Mitsubishi Silver Digiplate Alpha-V– макс. 300 lpi, тиражестойкость оттисков
Почему стоит выбрать Heidelberg Prosetter?
· Лучшее соотношение цена/качество
· Встроенная пробивка приводочных отверстий
· Легкость в использовании
· Температурная компенсация
· Передовая технология
· Компактность
· Уникальная технология управления пластинами
· Возможность модернизации (работа с фотополимером, более быстрая версия, конфигурация приводочных отверстий и т. д.)
· Немецкая добротность и качество
· Лучшая сервисная поддержка в России
Технические характеристики | Ctp Heidelberg Prosetter 52 |
Скорость работы | до 25 пластин в час при 2540 dpi |
Максимальный размер пластины | 670 x 525 мм |
Минимальный размер пластин | 370 x 323 мм |
Максимальная область экспонирования | 645 x 525 мм |
Толщина пластин | 0мм |
Разрешение | 2400/2540/3386 dpi |
Повторяемость | 5 мкм |
Возможность модернизации до версии Ctp Heidelberg Prosetter 74 |
Технические характеристики | Ctp Heidelberg Prosetter 74 |
Скорость работы | до 24 пластин в час при 2540 dpi |
Максимальный размер пластины | 670 x 750 мм |
Минимальный размер пластин | 370 x 323 мм |
Максимальная область экспонирования | 645 x 750 мм |
Толщина пластин | 0мм |
Разрешение | 2400/2540/3386 dpi |
Повторяемость | 5 мкм |
Лазерное фиолетовое CtP устройство экспонирования офсетных пластин Heidelberg Prosetter F 74 является более быстрой версией и позволяет работать со скоростью до 24 пластин в час при разрешении 2540 dpi. |
Технические характеристики | CtP Heidelberg Prosetter 102 |
Скорость работы | до 20 пластин в час при 2540 dpi |
Максимальный размер пластины | 811 x 1055 мм |
Минимальный размер пластин | 400 x 500 мм |
Максимальная область экспонирования | 786 x 1055 мм |
Толщина пластин | 0мм |
Разрешение | 2400/2540/3386 dpi |
Повторяемость | 5 мкм |
Лазерное фиолетовое CtP устройство экспонирования офсетных пластин Heidelberg Prosetter F 102 является более быстрой версией и позволяет работать со скоростью 6 до 20 пластин в час при разрешении 2540 dpi. |
CtP Heidelberg Prosetter- модельный ряд относительно недорогих CtP-устройств с фиолетовым лазером форматов А3, A2 и А1. Максимальное разрешение 3386dpi, производительность до 24 пластин в час.
Относительно низкая стоимость этих аппаратов обусловлена высокочувствительными типами применяемых пластин, что позволило использовать качественную, но простую и проверенную временем конструкцию «внутренний барабан», хорошо известную по фотонаборным автоматам.

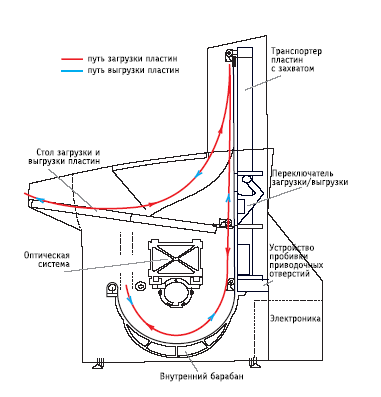

Основные отличия от фотонаборов связаны с повышенной жесткостью пластин и необходимостью минимального радиуса их изгиба. Для этого путь загрузки и выгрузки пластин CtP Heidelberg Prosetter содержит специальный транспортер пластин с захватом.
Минимальный вариант комплектации CtP Heidelberg Prosetter

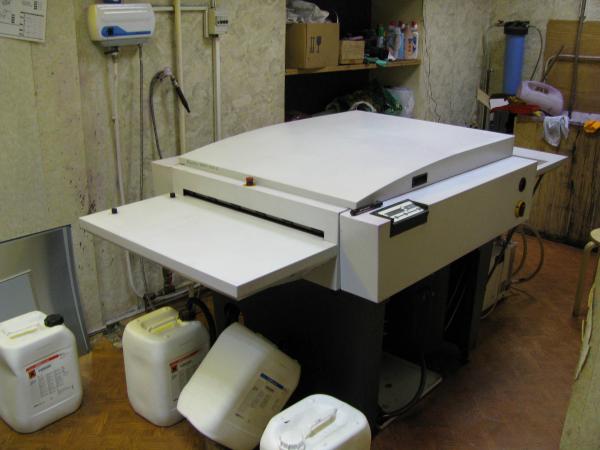

содержит экспонирующее устройство, проявочную машину и растрирующий процессор. Операции по загрузке пластин как в экспонирующее устройство, так и в проявочную машину производятся вручную. Вариант, сопоставимый по цене со стоимостью комплекса на основе фотонаборного автомата. Возможность модернизации до полностью автоматического варианта.
Полностью автоматический вариант CtP Heidelberg Prosetter
содержит дополнительно автозагрузчик пластин, конструктивно объединенный с конвейером, подающим пластины после экспонирования в проявочную машину. Объединение автозагрузчика пластин и конвейера в одно устройство возможно благодаря тому, что пластины подаются в экспонирующее устройство и выходят из него с одной стороны. В связи с этим аппараты серии Prosetter являются самыми компактными в своем классе.
CtP устройство экспонирования офсетных пластин Prosetter компании Heidelberg могут комплектоваться как хорошо известными растрирующими процессорами Delta Technology, так и MetaDimension.
Все модели Heidelberg Prosetter комплектуются лазером мощностью 30 мВт. Это позволяет им работать со всеми типами «фиолетовых» пластин - как серебросодержащими, так и фотополимерными.
Все модели Prosetter также могут содержать устройство пробивки приводочных отверстий, любое стандартное или заказное.
Важной особенностью CtP аппаратов серии Heidelberg Prosetter является температурная компенсация размеров пластин. Это позволяет получать очень высокую повторяемость (5 мкм) в достаточно широком диапазоне температур и без проблем повторно выводить отдельные формы без необходимости вывода всего комплекта. f
Производитель, кстати, указывает два параметра повторяемости для CtP Heidelberg Prosetter - 5 микрон относительно приводочных отверстий и 25 микрон относительно краев пластин, если приводочные отверстия не пробиваются. Таким образом, если в типографии установлены печатные машины с различными конфигурациями приводочных отверстий, есть возможность пробивать их во внешнем «дыроколе».
Повторяемость 25 микрон на печатной форме очень неплохой результат, реально недостижимый при пленочной технологии.
Идеальное решение для вашего производства
CtP-устройства Prosetter не требуют значительной производственной площади, предлагая при этом существенный объем функций, что, в первую очередь, соответствуют требованиям малых полиграфических предприятий.
Каждая модель серии Prosetter без труда включается в рабочий поток. Не имеет значения, какую вы выберете машину: Prosetter 52, Prosetter 74 или Prosetter 102 — все модели Prosetter оптимально подходят к печатным машинам Printmaster и Speedmaster компании Heidelberg.

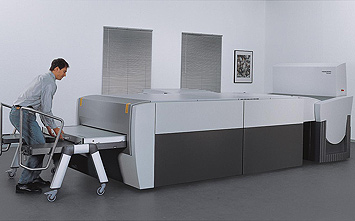

Prosetter
Технические характеристики базовых устройств
Prosetter 52 | Prosetter 74/F 74 | Prosetter 102 | |
Тип | Формовыводное устройство формата А3, построение — внутренний барабан | Формовыводное устройство формата А2, построение — внутренний барабан | Формовыводное устройство формата А1 |
Обработка | Ручная, автоматическая с загрузчиком кассет | Автоматическая | |
Расходные материалы | Чувствительны к длинам волн в диапозоне 400-410 нм. Серебросодержащие и фотополимерные пластины на алюминевой подложке. | ||
Размеры | 1730 × 1385 × 1560 мм | 2050 × 1385 × 1700 мм | |
Вес | 475 кг | 575 кг | |
Формат печатной формы | Макс. 670 × 525 мм | Макс. 670 × 750 мм, мин. 370 × 323 мм | Макс. 811 × 1055 мм, мин. 370 × 323 мм |
Область экспонирования | Макс. 645 × 525 мм | Макс. 645 × 750 мм | Макс. 786 × 1055 мм |
Толщина печатных форм | 0,15-0,30 мм | ||
Тип лазера | Фиолетовый лазер, 405 нм, 60 мВт (может быть настроен на 5мВт для серебросодержащих пластин, Laser Product Class 1) | ||
Разрешение | 2400/2540/3200/3386 dpi | ||
Повторяемость | ±5 нм для четырех отэкспонированных форм относительно перфорационной позиции при 23°С и 60 процентной относительной влажности, ±25 нм относительно угла печатной формы | ||
Производительность | До 20 печатных форм в час при разрешении 2540 dpi в зависимости от типа пластины | До 16 печатных форм в час при разрешении 2540 dpi (Prosetter 74), до 24 печатных форм в час при разрешении 2540 dpi (Prosetter F74) в зависимости от типа пластины | До 12 печатных форм в час при разрешении 2540 точек на дюйм (Prosetter 102); до 18 печатных форм в час при разрешении 2540 точек на дюйм (Prosetter F 102), в зависимости от типа пластины |
Условия окружающей среды | Рабочая температура 18-28°С, от 45 до 80 процентов относительной влажности (без конденсата). Обратитесь к поставщику расходных материалов для получения точных значений диапазонов параметров окружающей среды и обработки | ||
Энергоснабжение | 200-240 В перем. ток.; 1.2 кВт; 5 А | ||
Соответствие стандартам | GS, UL, cUL, ГОСТ/CE, FCC, CDRH, ACN |

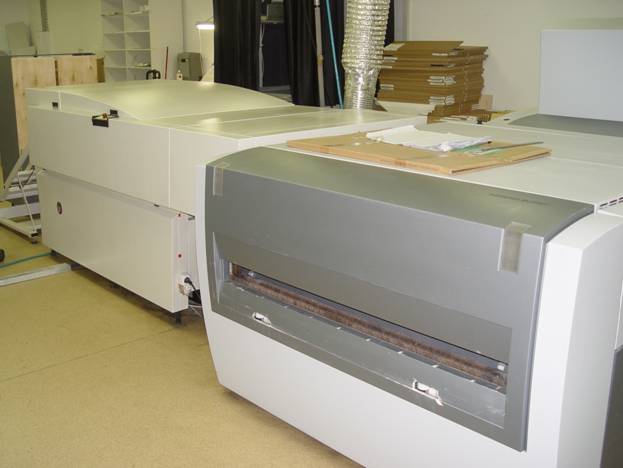

Фото Prosetter 102

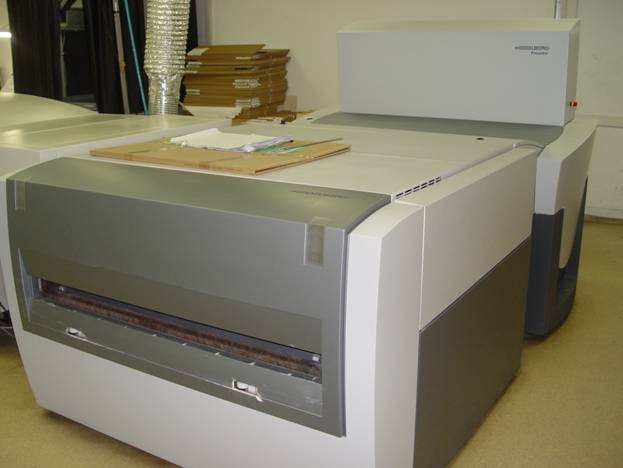

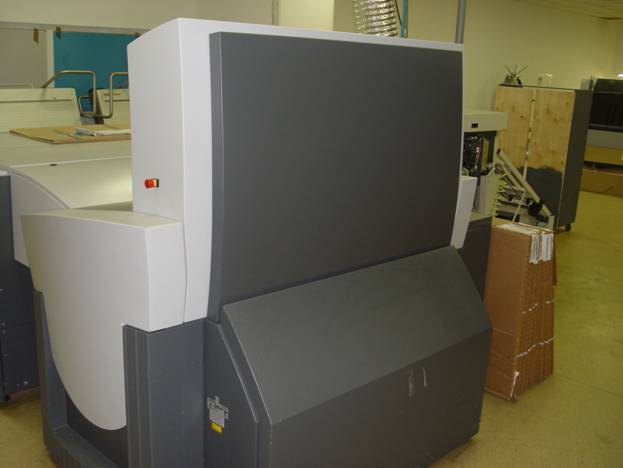

CtP Heidelberg Prosetter 74/F74
Технические характеристики однокассетного загрузчика (Single Cassete Loader, SCL)
SCL 74 | SCL 102 | |
Совместимость | Prosetter 52 | Prosetter 102/F 102 |
Емкость | Макс. 100 печатных форм толщиной 0.3 мм | |
Размеры | 1390 × 1330 x 1110 мм | 1710 × 1600 x 1110 мм |
Вес | 450 кг | 580 кг |
Удаление прокладочного листа | Автоматическое; внутренний собирательный лоток до 400 листов | |

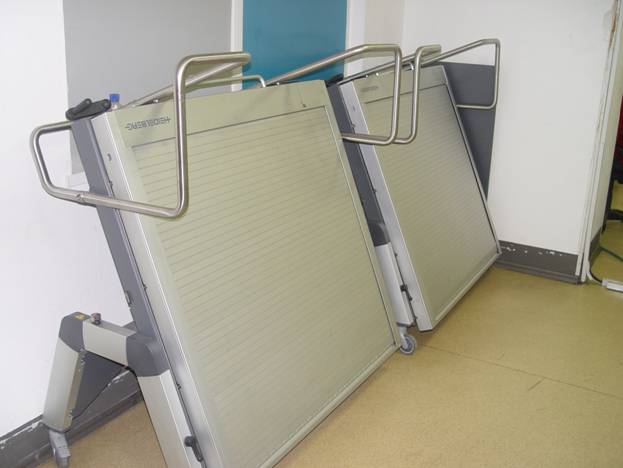

Комплект поставки | SCL, кассетная тележка, 1 кассета | |
Опции | Дополнительные кассеты и кассетные тележки | |
Соответствие стандартам | GS, UL, cUL, ГОСТ/CE, FCC, CDRH, ACN |
Технические характеристики многокассетного загрузчика (Multi Cassete Loader, MCL)
MCL 74 | |
Совместимость | Prosetter 74/F 74 |
Число печатных форм на кассету | Макс. 100 печатных форм толщиной 0.3 мм |
Размеры | 1390 × 2560 x 1110 мм |
Вес | 970 кг |
Комплект поставки | SCL, MCС контейнер, кассетная тележка, 2 кассеты |
Опции | Дополнительные кассеты и кассетные тележки |
Соответствие стандартам | GS, UL, cUL, ГОСТ/CE, FCC, CDRH, ACN |
