Заправка картриджа canon 703, canon fx 10 для принтеров: canon LBP2900, canon LBP3000, canon mf 4010, canon mf 4120, canon mf 4140, canon mf 4150, canon mf 4270, canon mf 4660, canon mf 4690, canon fax L 95, canon fax L 100, canon fax L 120, canon fax L 140, canon fax L 160.

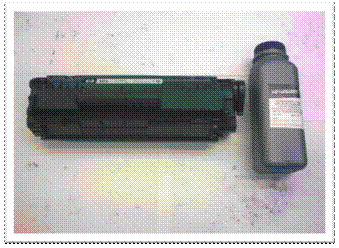

Для заправки картриджа canon нам понадобятся: плоскогубцы, что-то вроде шила, отвертка крестовая, молоток и тонер hp1010 или тонер hp1200 он идеально подходит для картриджа canon.
(рис.1)

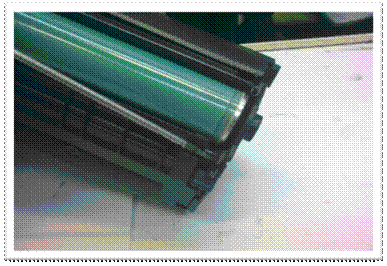

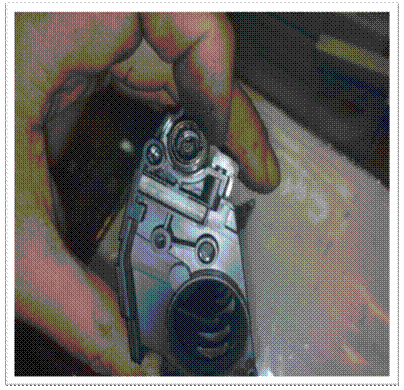

Во-первых, следует аккуратно снять и не потерять пружинку, которая установлена рядом с фотобарабаном canon.
(рис.2)

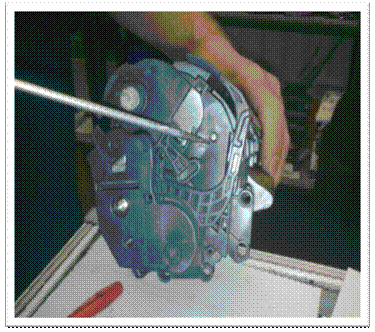

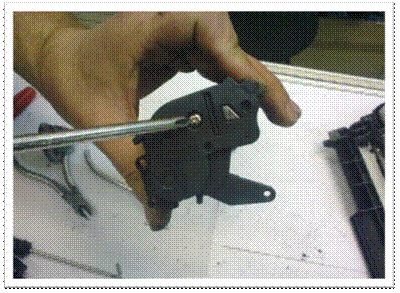

Далее следует снять боковую пластиковую крышку, которая крепится двумя винтами.
(рис.3)

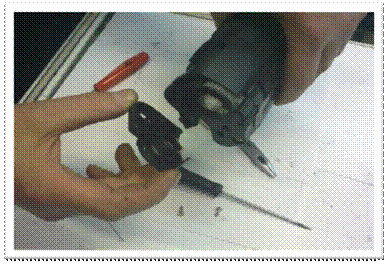

Аккуратно снимаем боковую крышку картриджа canon.
(рис.4)

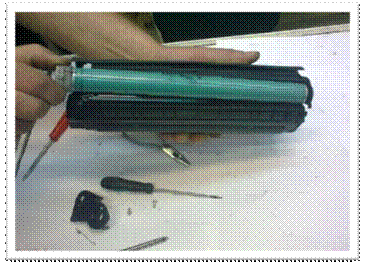

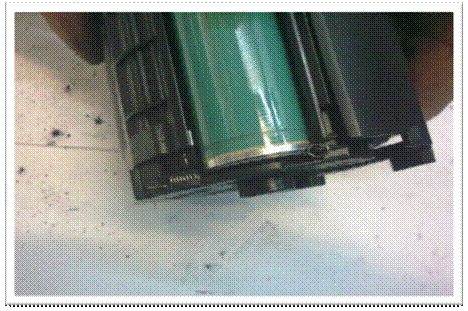

После держа за белую шестеренку, вытягиваем из картриджа canon фотобарабан.
(рис.5)

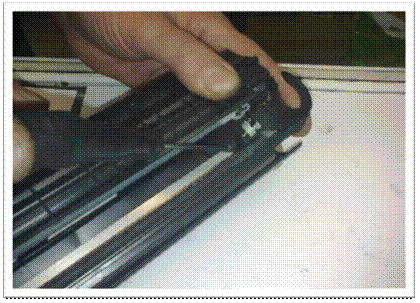

Затем вынимаем из картриджа canon каратрон (резиновый валик) подцепляя его металлический кончик отверткой.
(рис.6)

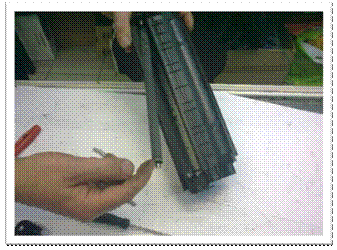

Вынимаем его, держась, за кончик и протираем, его мягкой тканью или ватой.
(рис.7)
Далее обращаем свое внимание на шплинты, расположенные с обоих торцов картриджа canon.
Шплинт №1
(рис.8)
Эти шплинты соединяют две части картридж canon в одно целое.
Шплинт №2
(рис.9)

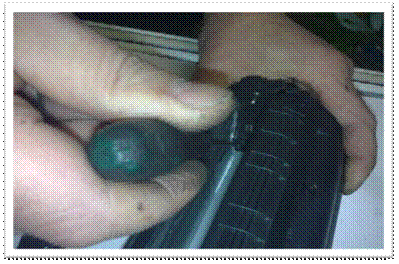

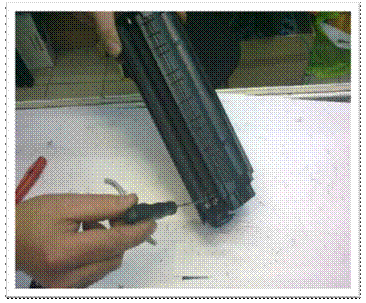

Наша задача вытолкнуть шплинты наружу. Для этого берем шило или отвертку и толкаем их изнутри картриджа canon с двух сторон.
(рис.10)
Вторая сторона, где находится шплинт.
(рис.11)

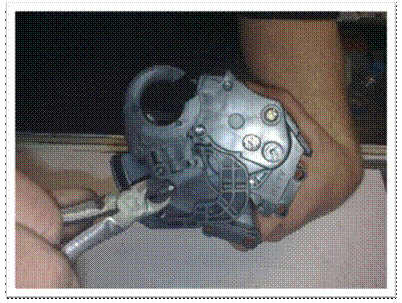

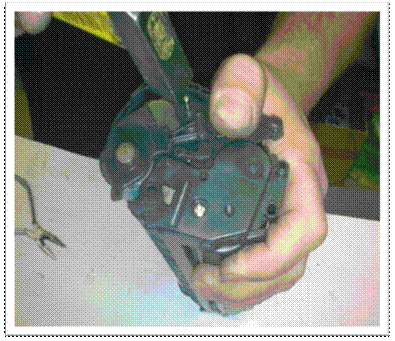

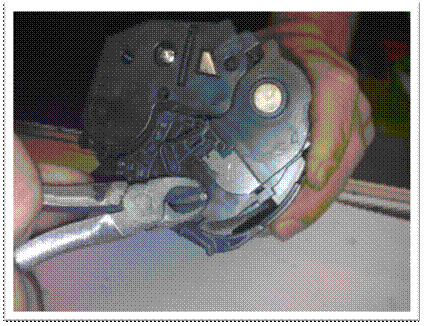

Как только шплинты появились с наружи картриджа canon, подцепляем их плоскогубцами и вытягиваем до конца.
(рис.12)

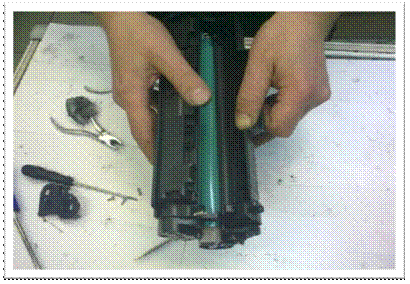

Эту операцию проделываем с двух торцов картриджа canon, после чего разъединяем картридж canon на две половины.
(рис.13)

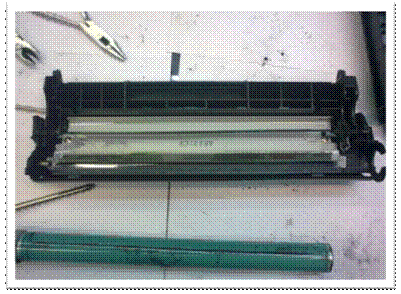

Далее следует высыпать отработанный тонер, для этого откручиваем два винта, которые крепят ракель (металлическая пластина с резиновой полоской) снимаем его и высыпаем из-под него весь старый тонер hp.
(рис.14)

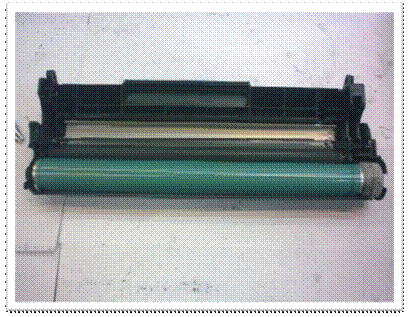

Теперь устанавливаем на место ракель, каратрон, фотобарабан canon. С этой половиной картриджа все готово.
(рис.15)
Теперь беремся за вторую половину.

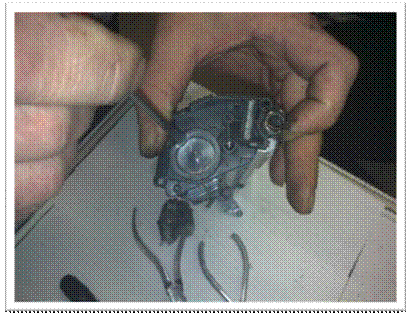

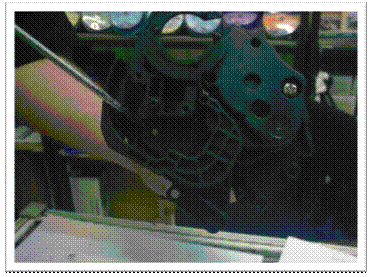

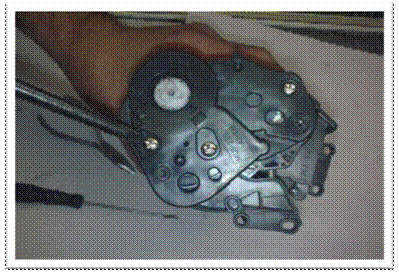

С торца картриджа canon откручиваем один винт, который крепит боковую крышку canon.
(рис.16)

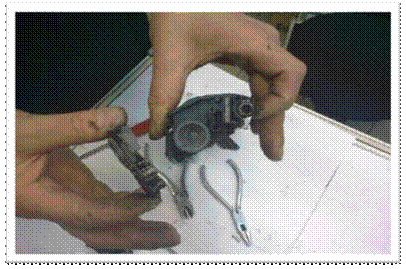

Аккуратно снимаем боковую крышку картриджа canon, придерживая пальцем магнитный вал картриджа canon.
(рис.17)
Под снятой крышкой мы обнаружим белую пробку, которую следует снять, не повредив её, при этом также придерживаем магнитный вал.
(рис.18)

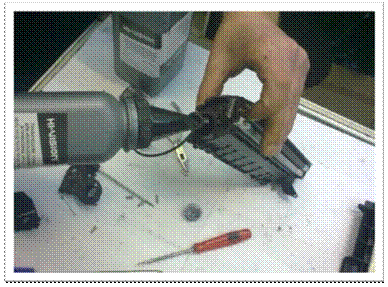

Теперь засыпаем тонер hp в отверстие для тонера и закрываем белой пробкой.
(рис.19)
Перед тем как надевать боковую крышку картриджа следует обязательно обратить внимание на кончик магнитного вала.
Он должен находиться, в правильном положении, чтобы полукруглое отверстие на боковой крышке совпало с полукруглым кончиком магнитного вала картриджа canon.
(рис.20)
Далее совмещаем между собой две половинки картриджа, чтобы отверстия для шплинтов совпали.
(рис.21)

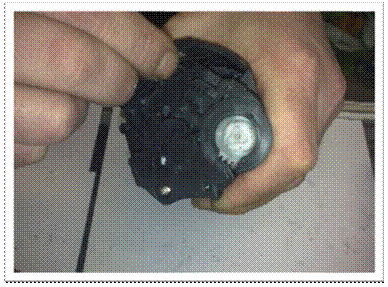

Совмещаем отверстия для шплинтов сначала с одной стороны картриджа canon, после чего вставляем шплинт.
(рис.22)

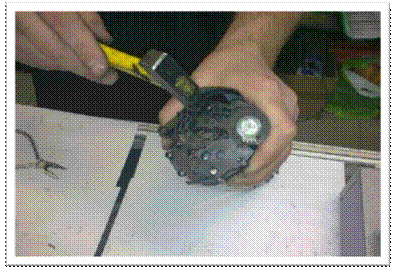

Углубляем шплинты с помощью молотка внутрь картриджа canon.
(рис.23)
То же самое, проделываем с другого торца картриджа canon.
(рис.24)
Надеваем пружинку т. к. без нее картридж canon не печатает, протираем от тонера и устанавливаем в принтер canon.
(рис.25)
