Д А Т Ч И К Д О Ж Д Я
«PREMIER»
РУКОВОДСТВО
ПО ИСПОЛЬЗОВАНИЮ
Благодарим Вас за приобретение датчика дождя.
Чтобы максимально ощутить преимущества и получить наилучшие результаты, пожалуйста, следуйте этой инструкции. Мы уверены, что Вы найдете этот продукт полезным и практичным.
Более полную информацию Вы можете получить у Вашего дилера.
СОДЕРЖАНИЕ
1. ВВЕДЕНИЕ………………………………………………………3
Введение
Преимущества
Возможности
2. КОМПЛЕКТУЮЩИЕ ……………………………………………4
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ……………………….5
4. ЗОНА ОБНАРУЖЕНИЯ ……………………………………….6
5. РЕЖИМ СТЕКЛОЧИСТИТЕЛЕЙ …………………………….7
6. УСТАНОВКА …………………………………………………….8
Общая схема
Нанесение тонирующей пленки
Схема соединения проводов
Провода релейного блока
Установка сенсорного блока
Установка релейного блока
Расположение датчика
УСТРАНЕНИЕ НЕСИПРАВНОСТЕЙ ………………………15
1. ВВЕДЕНИЕ
Введение
Датчик дождя – это универсальное устройство для автоматического очищения поверхности ветрового стекла от влаги, дождевых капель и даже грязи. Принцип его работы основан на отражении равномерных лучей света внутри стекла. При попадании дождевых капель на ветровое стекло равномерность освещения нарушается, и интенсивность света снижается. Тогда система активирует работу стеклоочистителей в автоматическом режиме.
Преимущества
1. Безопасность
Время ответа в 0.1 секунды позволяет системе быстро реагировать на внезапные брызги воды, «ослепляющие» водителя. Отсутствие датчика дождя приводит к риску возникновения ДТП.
2. Удобство
На водителя воздействует множество отвлекающих факторов: трафик, неблагоприятная погода, плохое состояние дороги и усталость. Датчик дождя облегчает нагрузку, делая процесс вождения более комфортным. Поездка на машине в дождь больше не доставит неприятностей, так как датчик способен зафиксировать даже 0,005 миллиметра воды.
Возможности
1. Частота работы дворников определяется автоматически
2. Интеллектуальное управление скоростью дворников
3. Автонастройка для разных ветровых стекол
4. Функция ручного управления
2. КОМПЛЕКТУЮЩИЕ
Сенсорный модуль
|
Плавкий предохранитель
|
Релейный блок
|
Кабель
|
3. СПЕЦИФИКАЦИЯ
1. | Напряжение питания: | DC 10V – 16V |
2. | Рабочий ток: | <200mA |
3. | Рабочая температура: | -20°~85°С |
4. | Релейный ток | 20А |
5. | Режим стеклоочистителей: | 1) периодический 2) медленный 3) быстрый |
6. | Субстракция обнаружения | Вода, влага, грязь, любая жидкость |
7. | Рабочий режим: | работает, когда автомобиль заведен; не функционирует, когда автомобиль не активен |
8. | Время ответа стеклоочистителя: | 0,1 секунды |
9. | Чувствительность обнаружения: | 0,005 миллиметра (воды) |
10. | Тип сигнала: | инфракрасные лучи |
11. | Ручное регулирование: | возможно |
12. | Тип стеклоочистителя: | Модель 1: простой Модель 2: двойной |
13. | Электродвигатель стеклоочистителей: | Двигатель на 2 напряжения (положительный или отрицательный пускатель) |
14. | Установка: | «сделай сам» |
4. ЗОНА ОБНАРУЖЕНИЯ
Зона обнаружения
Зона обнаружения на датчике дождя – это область, где происходит обнаружение дождевых капель, как показано на следующем рисунке. Несмотря на малый размер, чувствительность достаточно велика для того, чтобы определить наличие даже мельчайшей капли воды (0.005 ml)
Чувствительная область (затененная)
Количество осадков (измеряется в миллиметрах) автоматически задает частоту и скорость работы стеклоочистителей. |
|
Примечание
Большинство стеклоочистителей функционируют в 3 режимах:
Режим 1: Периодический (низкая скорость, низкая чистота)
Режим 2: Медленный (низкая скорость, средняя частота)
Режим 3: Быстрый (высокая скорость, высокая частота)
5. РЕЖИМ СТЕКЛООЧИСТИТЕЛЕЙ
Режим работы стеклоочистителей выбирается в зависимости от интенсивности дождя согласно таблице 1:
Таблица 1
Интенсивность дождя | Количество воды | Стеклоочистители | ||
Режим | Скорость | Частота | ||
Мелкий дождь | 0.005~0.1 ml | Периодический | Низкая | Низкая |
Средний дождь | 0.1~2.0 ml | Медленный | Низкая | Средняя |
Ливень | >2.0 ml | Быстрый | Высокая | Высокая |

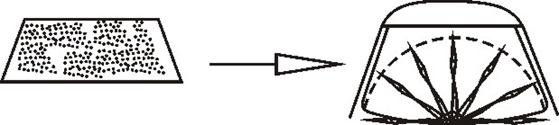

Мелкий дождь 0.005~0.1 ml Периодический режим
Рис.5.а.1
Средний дождь 0.1~2.0 ml Медленный режим
Рис.5.а.2
Ливень >2.0 ml Быстрый режим
Рис.5.а.3
6. УСТАНОВКА (1)

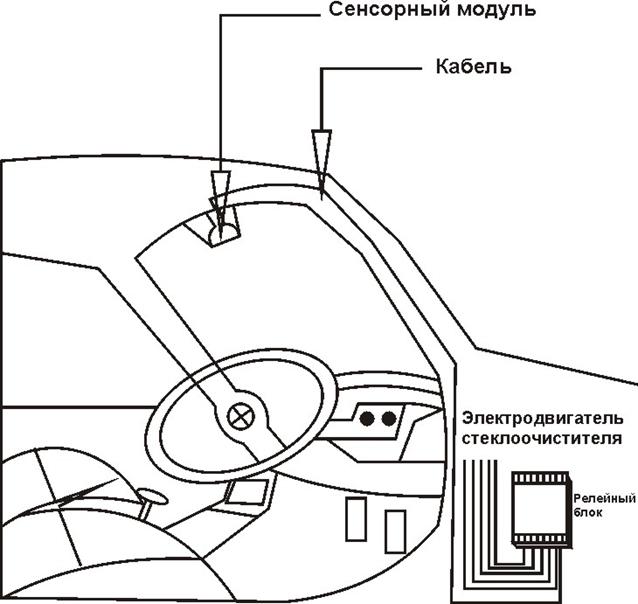

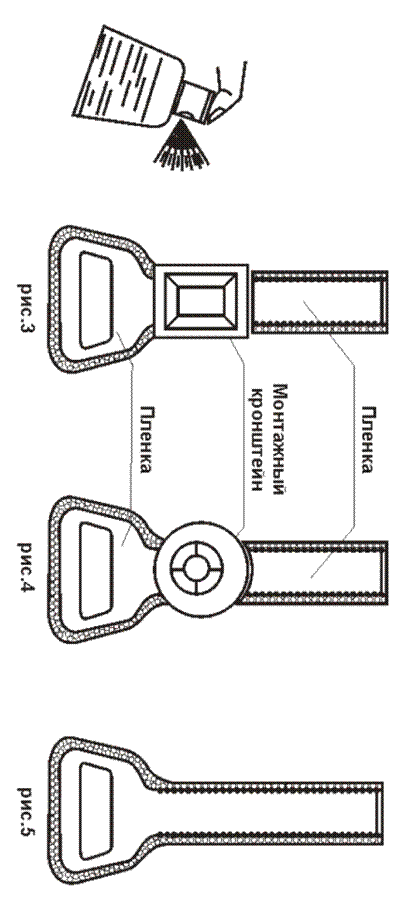

Общая схема
Рис. 6.а.1
6. УСТАНОВКА (2)
 |  |
6. УСТАНОВКА (3)
 |  |
 | |
6. УСТАНОВКА (4)

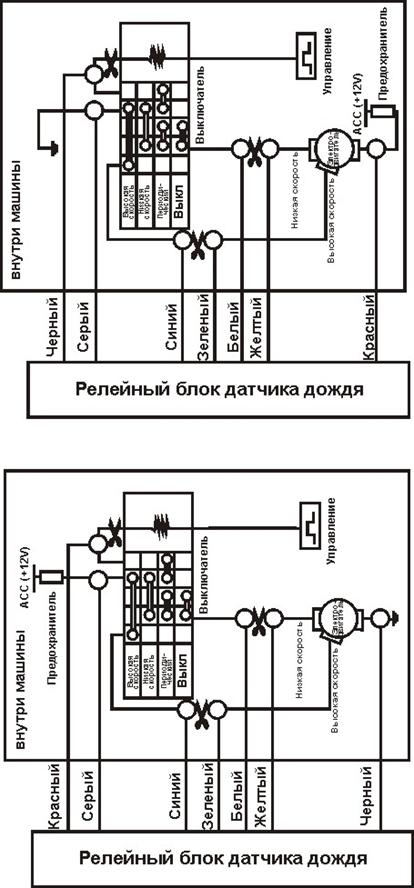

Провода релейного блока
Провода релейного тока | |||
№ | Название | Описание | Примечания |
1 | Красный | Соединение 1: Выключатель на периодическом режиме, на противоположной стороне от источника питания АС. Соединение 2: Выключатель стоит на периодическом режиме, на той же стороне, что и источник питания АСС | Зажигание +12V |
2 | Черный | «Земля» | Заземление |
3 | Желтый | Управление низкой скоростью дворников | Вблизи электродвигателя стеклоочистителей |
4 | Белый | Управление низкой скоростью дворников | Дальше электродвигателя стеклоочистителей |
5 | Зеленый | Управление высокой скоростью дворников | Вблизи электродвигателя стеклоочистителей |
6 | Синий | Управление высокой скоростью дворников | Дальше электродвигателя стеклоочистителей |
7 | Серый | Общее управление дворниками / Провод питания электродвигателя | Электродвигатель при положительном пусковом напряжении: +12V Электродвигатель при отрицательном пусковом напряжении: заземление |
8 | Ручной переключатель | Когда красный провод находится в положении 1, выключатель всегда должен находиться в позиции «Включено». Когда красный провод находится в положении 2, питание регулируется вручную с помощью выключателя. |
Рис.6.е.2
6. УСТАНОВКА (5)

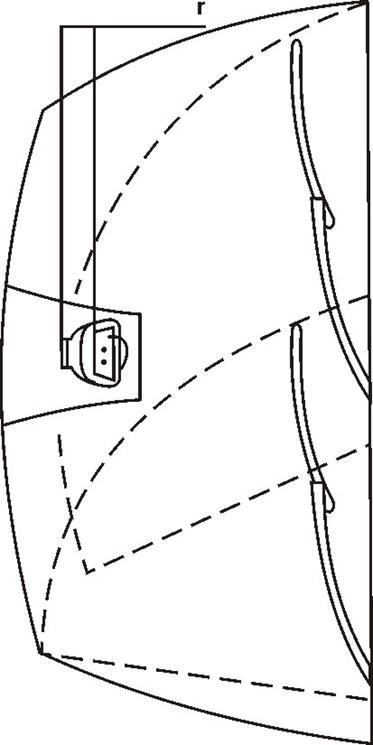

Установка сенсорного блока
Чувствительная область располагается минимум на 2.5 mm ниже границы зоны охвата стеклоочистителей
 |
6. УСТАНОВКА (6)

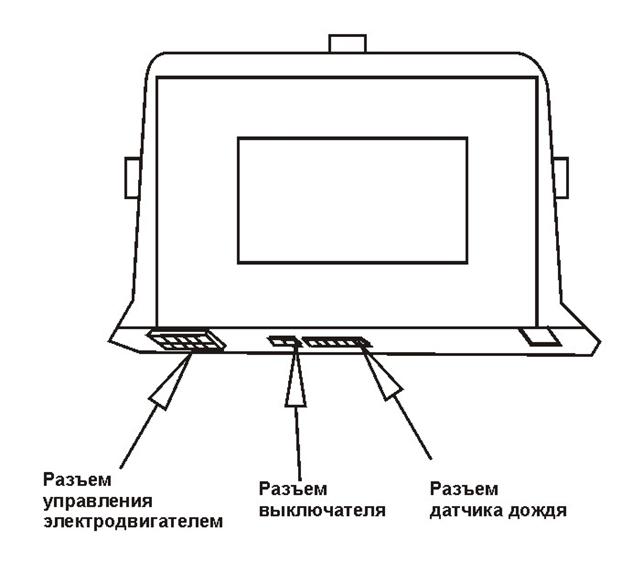

Установка релейного блока
Рис.6.е.1
6. УСТАНОВКА (7)

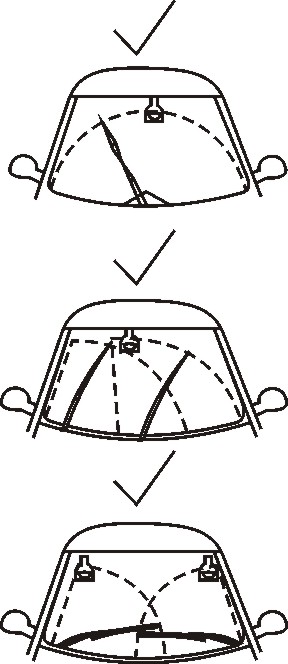

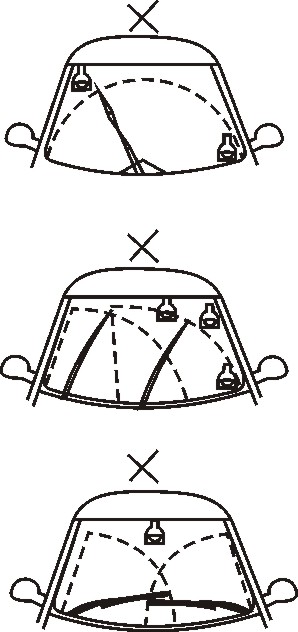

Расположение датчика
Верно | Неверно |
|
|
Рис.6.f.1
7. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
А. Если стеклоочистители не работают:
1. Убедитесь, что ключ зажигания находится в положении «АСС»
2. Проверьте исправность предохранителя

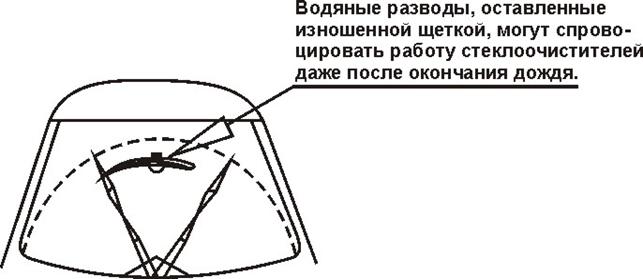

В. Если стеклоочистители продолжают работать даже после прекращения дождя:
1. Очистите ветровое стекло
2. Убедитесь, что щетка стеклоочистителя исправна и не изношена
В случае необходимости замените ее
|
Внимание!
