EVK404 Универсальный цифровой контроллер с четырьмя выходами реле.

Содержание

1 Обратите внимание. 1

2 Размеры прибора и инструкция по установке. 1

3 Электроподключение. 1

4 Правила работы с прибором. 2

5 Пользовательский интерфейс. 9

6 Настройки. 10

7 Хранение сигналов тревоги и неисправностей. 11

8 Сигналы и индикаторы.. 12

9 Сигналы тревоги. 12

10 Неисправности. 13

11 Технические характеристики. 14

12 Рабочая контрольная точка и параметры конфигурации. 15

1 Обратите внимание

1.1 Обратите внимание.

Внимательно прочитайте инструкцию перед установкой и использованием прибора и примите во внимание дополнительную информацию по установке и электроподключению; храните эти инструкции рядом с прибором для дальнейших консультаций.

Прибор должен быть утилизирован в соответствии с местным законодательством об утилизации электрического и электронного оборудования.

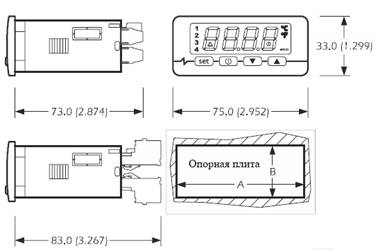

2 Размеры прибора и инструкция по установке

2.1 Размеры прибора и инструкция по установке.

Все размеры представлены в мм (дюймах):

РАЗМЕР	МИН. (мм)	СТАНДАРТНЫЙ (мм)	МАКС. (мм)
А	71.0	71.0	71.8
В	29.0	29.0	29.8

2.2 Установка

Установочная панель c фиксаторами (защелками), поставляемыми производителем:

2.3 Дополнительная информация к установке

·  толщина панели не должна превышать 8.0 мм;

·  условия работы (рабочая температура, относительная влажность и т. д.) должны соответствовать пределам, указанным в технических характеристиках;

·  не устанавливайте прибор рядом с источниками тепла (нагревательными приборами, потоками горячего воздуха и т. д.), в зонах значительного электромагнитного излучения (рядом с мощными динамиками и т. д.), в местах, подверженных воздействию прямых солнечных лучей, дождя, влаги, пыли, механических вибраций и ударов;

·  в соответствии с нормами безопасности защита от постороннего электрического воздействия должна быть обеспечена точной установкой прибора; части, обеспечивающие защиту, должны быть установлены таким образом, чтобы демонтаж осуществлялся только при помощи специального инструмента.

3 Электроподключение

3.1 Предисловие.

В соответствии с диаграммой электроподключения:

·  порт 1 (по заказу) является серийным портом TTL для соединения с ключом программирования и программой установки Менеджера Параметров (через последовательный интерфейс TTL с протоколом соединения MODBUS) или с системой мониторинга; порт не должен использоваться одновременно для разных целей.

·  порт 2 (по заказу) является серийным портом для соединения с дистанционным указателем EVT100; указатель показывает величину параметры P6.

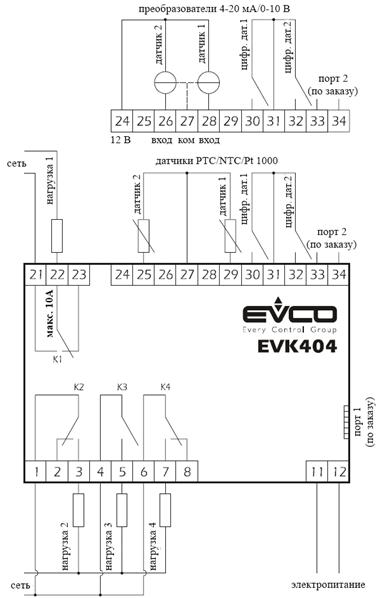

3.2 Диаграмма электроподключения

Дополнительная информация по электроподключению:

·  при работе с приборами не использовать электрические или пневматические отвертки;

·  при перемещении прибора из холодной среды в теплую внутри него может образоваться конденсат, прибор можно включать примерно после часа нахождения в теплой среде;

·  проверьте рабочее напряжение, частоту питающей сети и электрическую мощность прибора; они должны соответствовать местному электропитанию;

·  отключите электропитание перед проведением техобслуживания любого типа;

·  не используйте прибор как защитное устройство;

·  для ремонта и информации о приборе, пожалуйста, свяжитесь с отделом продаж EVCO.

4 Правила работы с прибором.

4.1 Предварительная информация.

Работа прибора, в основном, определяется параметром CFG; параграфы 4.2.1 … 4.2.10 иллюстрируют функционирование в зависимости от данного параметра.

Величина, связанная с регулированием, определяется датчиком 1 за исключением случая, когда параметр CFG = 8, и если регулирование осуществляется для двух нейтральных зон.

В диаграммах, приведённых в параграфах 4.2.1 … 4.2.10, последовательность включения и выключения реле является фиксированной, но может быть изменена при помощи параметра C13.

Использование функции программного включения (см. параграф 4.3) позволяет постепенно увеличивать или уменьшать значение рабочей контрольной точки при включении прибора.

Наконец, с помощью параметра P9 можно подчинить функционирование прибора значению, полученному на датчике 2 (см. параграф 4.4).

См. параграф 6.3 для установки параметров конфигурации.

4.2.1 Работа в режиме охлаждения (параметр CFG = 0)

СИМВОЛ	ЗНАЧЕНИЕ
SP1	Рабочая контрольная точка.
r0	Значение дифференциала рабочей контрольной точки

Если значение меньше SP1, все реле будут выключены.

Если значение находится в пределах r0, реле будут включаться (и выключаться) последовательно; включения (и выключения) распределяются пропорционально количеству реле, используемых для регулирования (всего 4).

Если значение превышает величину «SP1 + r0», все реле будут включены.

4.2.2 Работа прибора в режиме нагревания (если параметр CFG =1); настройки производителя

СИМВОЛ	ЗНАЧЕНИЕ
SP1	Рабочая контрольная точка.
r0	Значение дифференциала рабочей контрольной точки

Если значение больше SP1, все реле будут выключены.

Если значение находится в пределах r0, реле будут включаться (и выключаться) последовательно; включения (и выключения) распределяются пропорционально количеству реле, используемых для регулирования (всего 4).

Если значение превышает величину «SP1 - r0», все реле будут включены.

4.2.3 Работа прибора в нейтральной зоне (параметр CFG=2).

СИМВОЛ	ЗНАЧЕНИЕ
SP1	Рабочая контрольная точка.
r0	Значение дифференциала при работе в режиме охлаждения (реле К3 и К4)
r6	Значение дифференциала при работе в режиме нагревания (реле К1 и К2)
r11	Значение нейтральной зоны

Если значение находится в пределах r11, все реле будут выключены.

Если значение находится в пределах r6, реле, работающие в режиме нагревания, будут включаться (и выключаться) последовательно; включения (и выключения) распределяются пропорционально количеству реле, используемых для регулирования (всего 2).

Если значение меньше величины «SP1 – r11 – r6», реле, работающие в режиме нагревания, будут включены.

Если значение находится в пределах r6, реле, работающие в режиме охлаждения, будут включаться (и выключаться) последовательно; включения (и выключения) распределяются пропорционально количеству реле, используемых для регулирования (всего 2).

Если значение превышает величину «SP1 + r11 + r6», реле, работающие в режиме охлаждения, будут включены.

4.2.4 Работа прибора в нейтральной зоне с реле сигнала тревоги (параметр CFG=3)

СИМВОЛ	ЗНАЧЕНИЕ
SP1	Рабочая контрольная точка.
r0	Значение дифференциала при работе в режиме охлаждения (реле К3 и К4)
r6	Значение дифференциала при работе в режиме нагревания (реле К1 и К2)
r11	Значение нейтральной зоны
A1	Значение, ниже которого активируется сигнал тревоги от минимального значения (код «AL»)
A4	Значение, выше которого активируется сигнал тревоги максимального значения (код «AH»)
A11	Дифференциал параметров А1 и А4

Если значение находится в пределах r11, все реле будут выключены.

Если значение меньше величины «SP1 – r11 – r6», реле, работающее в режиме нагревания, будет включено.

Если значение превышает величину «SP1 + r11 + r6», реле, работающее в режиме охлаждения, будет включено.

Если значение окажется меньше А1, будет активировано реле сигнала тревоги от минимального значения (выключение произойдёт при превышении значения «A1 + A11»).

Если значение окажется меньше А4, будет активировано реле сигнала тревоги от максимального значения (выключение произойдёт при превышении значения «A4 + A11»).

4.2.5 Работа прибора в режиме охлаждения или нагревания от цифрового входа 1 (параметр CFG=4)

СИМВОЛ	ЗНАЧЕНИЕ
SP1	Рабочая контрольная точка при работе в режиме нагревания.
SP2	Рабочая контрольная точка при работе в режиме охлаждения.
r0	Значение дифференциала при работе в режиме нагревания (SP1)
r6	Значение дифференциала при работе в режиме охлаждения (SP2)

Если цифровой вход 1 неактивен, устройство будет работать в режиме нагревания (см. параграф 4.2.2); контрольная точка, используемая для регулирования, - SP1.

Если цифровой вход 1 активен, устройство будет работать в режиме охлаждения (см. параграф 4.2.1); контрольная точка, используемая для регулирования, - SP2.

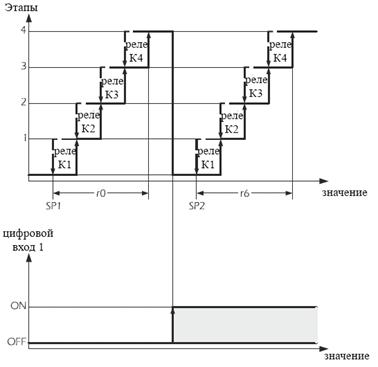

4.2.6 Работа прибора в режиме охлаждения с функцией энергосбережения от цифрового входа 1 (параметр CFG=5)

СИМВОЛ	ЗНАЧЕНИЕ
SP1	Рабочая контрольная точка с неактивным цифровым входом 1.
SP2	Рабочая контрольная точка с активным цифровым входом 1.
r0	Значение дифференциала для рабочей контрольной точки с неактивным цифровым входом 1 (SP1)
r6	Значение дифференциала для рабочей контрольной точки с активным цифровым входом 1 (SP2)

Устройство будет работать в режиме охлаждения (см. параграф 4.2.1).

Если цифровой вход 1 неактивен, контрольная точка, используемая для регулирования, - SP1.

Если цифровой вход 1 активен, контрольная точка, используемая для регулирования, - SP2.

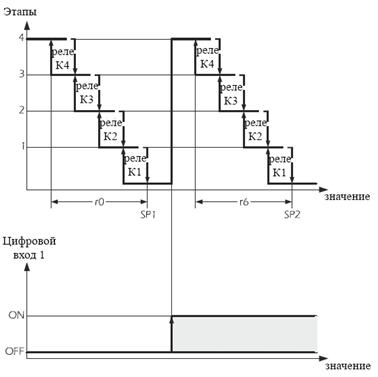

4.2.7 Работа прибора в режиме нагревания с функцией энергосбережения от цифрового входа 1 (параметр CFG=6)

СИМВОЛ	ЗНАЧЕНИЕ
SP1	Рабочая контрольная точка с неактивным цифровым входом 1.
SP2	Рабочая контрольная точка с активным цифровым входом 1.
r0	Значение дифференциала для рабочей контрольной точки с неактивным цифровым входом 1 (SP1)
r6	Значение дифференциала для рабочей контрольной точки с активным цифровым входом 1 (SP2)

Устройство будет работать в режиме нагревания (см. параграф 4.2.2).

Если цифровой вход 1 неактивен, контрольная точка, используемая для регулирования, - SP1.

Если цифровой вход 1 активен, контрольная точка, используемая для регулирования, - SP2.

4.2.8 Работа прибора в режиме охлаждения или нагревания с двумя независимыми рабочими контрольными точками (параметр CFG=7)

Если значение превышает SP1, реле K1 и K2 будут выключены.

Если значение находится в пределах r0, реле K1 и K2 будут включаться (и выключаться) последовательно; включения (и выключения) распределяются пропорционально количеству реле, используемых для регулирования (всего 2).

Если значение меньше величины «SP1 – r0», реле K1 и K2 будут включены.

Если значение превышает SP2, реле K3 и K4 будут выключены.

Если значение находится в пределах r6, реле K3 и K4 будут включаться (и выключаться) последовательно; включения (и выключения) распределяются пропорционально количеству реле, используемых для регулирования (всего 2).

Если значение превышает величину «SP2 + r6», реле K3 и K4 будут включены.

4.2.9 Работа прибора в двух независимых нейтральных зонах (параметр CFG=8)

СИМВОЛ	ЗНАЧЕНИЕ
SP1	Рабочая контрольная точка SP1 (величина, используемая для регулирования, получена с датчика 1)
r0	Значение дифференциала (рабочей контрольной точки SP1) для реле, работающего в режиме охлаждения (реле К2)
r6	Значение дифференциала (рабочей контрольной точки SP1) для реле, работающего в режиме нагревания (реле К1)
r11	Значение нейтральной зоны (для рабочей контрольной точки SP1)
SP2	Рабочая контрольная точка SP2 (величина, используемая для регулирования, получена с датчика 2)
r12	Значение дифференциала (рабочей контрольной точки SP2) для реле, работающего в режиме охлаждения (например, для осушения; реле К4)
r13	Значение дифференциала (рабочей контрольной точки SP2) для реле, работающего в режиме нагревания (например, для увлажнения; реле К3)
r14	Значение нейтральной зоны (для рабочей контрольной точки SP2)

Если значение, полученное на датчике 1, находится в пределах r11, реле К1 и К2 будут выключены.

Если значение, полученное на датчике 1, меньше величины «SP1 – r11 – r6», реле К1 будет включено (реле будет выключено, если значение превысит «SP1 – r11»).

Если значение, полученное на датчике 1, превышает величину «SP1 + r11 + r0», реле К2 будет включено (реле будет выключено, если значение опустится ниже «SP1 + r11»).

Если значение, полученное на датчике 2, находится в пределах r14, реле К3 и К4 будут выключены.

Если значение, полученное на датчике 2, меньше величины «SP2 – r14 – r13», реле К3 будет включено (реле будет выключено, если значение превысит «SP2 – r14»).

Если значение, полученное на датчике 2, превышает величину «SP2 + r14 + r12», реле К4 будет включено (реле будет выключено, если значение опустится ниже «SP2 + r14»).

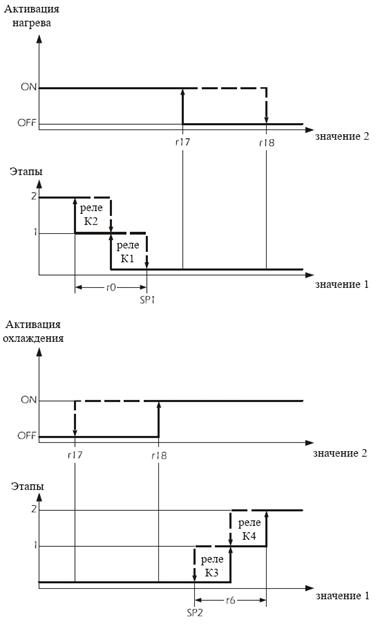

4.2.10 Работа прибора в режиме охлаждения или нагревания от датчика 2 (параметр CFG=9)

СИМВОЛ	ЗНАЧЕНИЕ
SP1	Рабочая контрольная точка при работе в режиме нагревания
SP2	Рабочая контрольная точка при работе в режиме охлаждения
r0	Значение дифференциала для рабочей контрольной точки при работе в режиме нагревания (SP1)
r6	Значение дифференциала для рабочей контрольной точки при работе в режиме охлаждения (SP2)
r17	значение, полученное на датчике 2, ниже которого начинается работа в режиме нагревания
r18	значение, полученное на датчике 2, выше которого начинается работа в режиме охлаждения

Устройство будет работать в режиме охлаждения или нагревания (см. параграф 4.2.8).

Для активации режима охлаждения (или нагревания) необходимо, чтобы величина, полученная на датчике 2, постоянно оставалась выше заданного параметра r18 (или ниже параметра r17) в течение времени, установленного параметром r21.

4.3 Функция программного включения

Функция программного включения позволяет постепенно увеличивать (в режиме нагревания) или уменьшать (в режиме охлаждения) значение контрольных рабочих точек при включении прибора.

По истечении времени, установленного параметром r15, значение рабочих контрольных точек увеличивается или уменьшается на заданную единицу (образовывая временные контрольные точки), начиная от значения при включении и до достижения установленных значений при условии, что функция включена.
