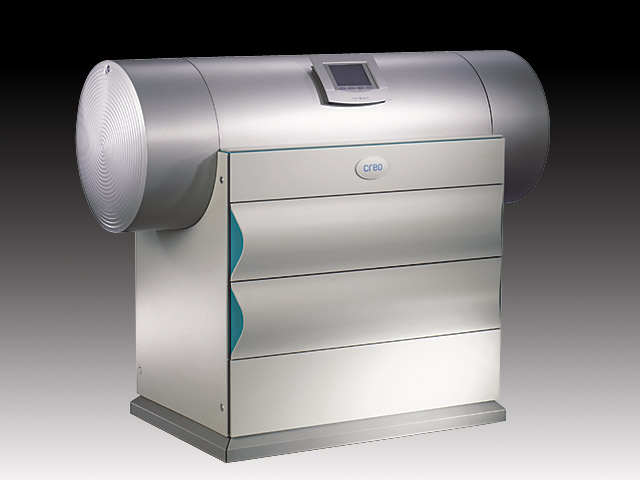

Dolev 4Press V
Характеристики
Характеристика | Значение |
Механизм протяжки | внутренний барабан (internal drum) |
Максимальный формат записи по длине, мм | 742 |
Максимальный формат записи по ширине, мм | 580 |
Источник излучения | видимый красный лазер, 650 нм |
Максимальная линиатура растра, лин/см | 140 |
Минимальный размер пятна, мкм | 17 |
Разрешение минимальное, точка/дюйм | 1524 |
Разрешение максимальное, точка/дюйм | 4064 |
Макс скорость экспонирования | 1746 кв. см/мин |
Возможность пробивки штифтовых приводочных отверстий | Есть |
Применяемые материалы | Фототехническая пленка и бумага или полиэстровые формы |
Максимальная емкость подающей кассеты, м | 60 |
Возможность подключения в линию (ON-LINE) | Есть |
Длина, мм | 630 |
Ширина, мм | 1400 |
Высота, мм | 1140 |
Масса, кг | 230 |
Дополнительная информация
Скорость вращения системы развертки: 36000 об/мин. Область экспонирования (без перфорации): 742х580 мм. Линиатура: 50-625 lpi. Технология растрирования: Scitex Class Screening - Convertional (round, square, diamond, gravure, composite), FULLtone (stochastic), GeometricDOT, High Definition. Углы растровой точки: задаются пользователем. Растровый процессор: PS/M или Brisque. Система загрузки/выгрузки: полностью автоматическая загрузка, резка, выгрузка материала. Максимальная ширина материала: 749 мм. Длина реза материала: 250-620 (On-Line)/ мм (в рулон). Устройство выгрузки: On-Line (лист)/кассета (рулон). Система приводки (опция): опция (по любой стороне барабана). Возможно подключение в линию с проявочной машиной MS-33D/HS/P (компания Norscreen).В серии Dolev 4Press представлены фотонаборные автоматы, ориентированные на 2 сегмента рынка:
– высококачественный вывод изданий и продукции уровня Hi-End с линиатурой и разрешением 625 lpi/4064dpi (устройства 4Press, 4PressV);
– высокоскоростной вывод газетной и другой продукций с линиатурой и разрешением 2032 dpi/175 lpi (устройства Dolev 4newsV, 4newsVXL).
Аппараты ориентированы прежде всего на крупные редакции, репроцентры и организации с собственной печатной базой. Формат экспонирования аппаратов и опциональная система приводки оптимизированы для соответствующих классов печатных машин:
– Dolev 4Press/V - Hashimoto 66, SM 72/74 и аналоги;
– Dolev 4newsV/VXL - газетные ролевые машины одинарной ширины (DGM серий 430, 435, 850 и аналоги).
Все аппараты серии могут эксплуатироваться как с агрегатированными проявочными машинами в режиме On-Line, так и в раздельной конфигурации (Off-Line) с использованием приемных кассет.
Растровые процессоры SCITEX PS/PM
Растровый процессор начального уровня, функционирующий на платформе Apple Power Macintosh, на базе Adobe CPSI. Реализованы функции предварительного просмотра и ОРI (SCITEX APR).
Опционально доступен интерактивный треппинг (приложение SCITEX FAF), средство редактирования векторных файлов LW (приложение SCITEX ReMake).
Brisque, Brisque2, Brisque4
Современная станция растрирования и сервер приложений Scitex предназначены для эффективного управления всеми участками технологического процесса: прием заданий по сети, интерпретация PostScript/PDF и перевод в форматы SCITEX CT/LW, проверка целостности и просмотр полос, ОРI - подстановка изображений высокого разрешения, автоматический треппинг, спуск полос и контроль корректности спуска, управление цифровой цветопробой, генерация специфической информации для печатной машины (СIР3), вывод пленок на фотонаборном автомате и экспонирование форм на устройстве СТР. Brisque обладает высокоразвитой функциональностью управления рабочим потоком (workflow), которая базируется на предопределенных технологом сценариях обработки заданий.
Сценарий содержит последовательность выполнения операций и необходимые параметры. Несколько станций Brisque могут работать совместно и разделять (параллельно выполнять) вышеуказанные задачи в рамках единого технологического процесса. Многопроцессорные версии (Brisque2 и Brisque4) в полной мере используют преимущества, предоставляемые многопоточностью и многозадачностью операционной системы Unix. Признанием технологического лидерства SCITEX могут служить многочисленные награды, которыми отметили Brisque ведущие журналы отрасли, в том числе престижнейшая награда Seybold Editors Award'98.
Расходные материалы KODAK к фотонаборным автоматам.
Для всех фотонаборных автоматов SCITEX предлагается полный ассортимент расходных материалов от фирмы KODAK – фотопленка в рулонах необходимой ширины и спецификации, концентраты проявителя и фиксажа, специализированные наборы для чистки проявочных процессоров.
Технологии SCITEX
Class Screening
Фирменная технология растрирования SCITEX, базирующаяся на:
– конвертации исходных PostScript или PDF заданий во внутренние форматы СТ и LW (интерпретация производится алгоритмами, разработанными совместно с Adobe);
– растрировании полученных СТ данных непосредственно на этапе вывода при помощи сверхскоростных специализированных микросхем, встроенных в аппарат Dolev;
– сверхточном управлении лазерным лучом экспонирующего устройства и многократном превосходстве разрешения по линии сканирования (Fast Scan) над разрешением по линии перемещения системы развертки (Slow Scan).
Совокупность этих технологий позволяет избежать ряда существенных ограничений, накладываемых стандартными реализациями задач интерпретации и растеризации PostScript заданий (Adobe и Harlequin) и делает возможной очень точную калибровку линейной характеристики аппарата.
Impose + Preps
Компания SCITEX разработала специальное решение, позволяющее получить спуск полос будущего издания с учетом форматов фотонаборного автомата и целевой печатной машины, схемы фальцовки, толщины бумаги и системы перфораций. По традиционной схеме технологического процесса на основе предварительно подготовленного программой верстки постраничного файла PostScript специализированное программное обеспечение генерировало итоговый спусковой файл PostScript, но при возникновении любой, даже самой небольшой ошибки на этапе подготовки публикаций или интерпретаций эти процессы приходилось повторять заново, что приводило к значительным затратам времени, высокой загрузке растрового процессора и сети издательского комплекса. Подход, предложенный компанией SCITEX, является более технологичным - все необходимые установки по спуску полос издания предварительно задаются в программе ScenicSoft Preps и передаются в Brisque, который после интерпретации поступивших PostScript заданий непосредственно перед этапом экспонирования на основании этих установок производит сборку полос в требуемой последовательности. Такое решение позволяет в случае сбоя оперативно исправить и заменить только ту полосу, которая содержит ошибку, а также дает весьма полезную возможность комбинировать отдельные задания и полосы в единый спусковой макет.
Proof/ImProof
В Brisque реализованы функции пробной предварительной печати. Проверка корректности спуска полос осуществляется на широкоформатном струйном плоттере (опция ImProof), а цифровая цветопроба изготавливается на откалиброванном струйном принтере Iris (опция Proof). Разумеется, при пробной печати используются те же предварительно интерпретированные данные, которые впоследствии направляются на экспонирование пленок или форм, что гарантирует геометрическое и цветовое соответствие проб реальному тиражу. Опция ImProof поддерживает распространенные широкоформатные плоттеры Hewlett-Packard и Encad.
InkPRO
Новейшая разработка, позволяющая анализировать интерпретированные полосы и строить карты зонального распределения красок по печатному листу, а также оценить расход офсетной краски для печати тиража. Эти данные могут быть переданы в "интеллектуальную" печатную машину с компьютерным управлением, которая поддерживает СIР3 или аналогичный стандарт. Данная технология позволяет отказаться от дорогих специализированных сканеров печатных форм. InkPRO поддерживает системы производства фирм Heidelberg (CPC32), MAN Roland (PrepressLink), KBA (CIPtronic), Komon (PCC), Mitsubishi (API).
Системы перфорации
В большинстве фотонаборных автоматов SCITEX есть возможность установки системы штифтовой приводки - перфорации пленки в строго определенных "служебных" зонах. Существует несколько стандартов перфорации, описывающих местоположение, форму и количество отверстий (одними из наиболее распространенных считаются Васhег и Stoesser). Установка системы, соответствующей целевой печатной машине, позволит избежать потерь времени и снижения точности приводки, связанных с ручным монтажом пленок при изготовлении аналоговых цветопроб и офсетных форм, а значит, существенно повысит оперативность и качество работы. Форматы экспонирования и предлагаемые системы штифтовой приводки в фотонаборных автоматах SCITEX оптимизированы под определенные классы печатных машин.
Аппараты серии Dolev 2Press/4Piess представлены несколькими моделями, предназначены для качественного вывода пленок с высокой линиатурой. Все модели Dolev 2Press, 4Press и Dolev 4PressV построены на основе видимого красного лазера. Формат данных моделей отвечает использованию их для типографий, оснащенных печатными машинами форматов А2-В2. Форматы для самых растространенных печатных машин: Heidelberg GTO; MO; SM 72; SM 74; SM 102; Man Roland 100, 200; Komori 26, 28, 44; и т. д.
Разрешение: 1524 dpi, 2032 dpi, 2540 dpi, 3048 dpi, 3556 dpi, 4064 dpi. Электропитание: 220 V/50 Hz.
Особенности конструкции
В фотонаборных автоматах Dolev 4PressV есть возможность установки системы штифтовой приводки – перфорации пленки в строго определенных "служебных" зонах. Доступно несколько стандартов перфорации (Bacher и Stoesser), а также заказные конфигурации. Установка системы, соответствующей целевой печатной машине, позволит избежать потерь времени и снижения точности приводки, связанных с ручным монтажом пленок при изготовлении аналоговых цветопроб и офсетных форм, а значит, существенно повысить оперативность и качество работы. Форматы экспонирования и предлагаемые системы штифтовой приводки в фотонаборных автоматах Kodak оптимизированы под определенные классы печатных машин.
Аппараты Kodak Dolev 4PressV могут экспонировать не только фототехническую пленку, но и специальный полиэстеровый формный материал для эффективной печати "коротких" тиражей на малоформатных печатных машинах (Hamada и других).
Технические характеристики
Dolev 4PressV | Dolev 4NewsV/VXL | |
Устройство аппарата | внутренний неподвижный барабан | |
Скорость вращения системы развертки, об./мин. | 36000/45000 | 36000 |
Источник излучения | лазерный диод 650 нм | лазерный диод 650 нм |
Номинальный размер пятна | переменный размер пятна, 10-25 микрон в зависимости от разрешения | |
Производительность, фотоформ полного формата в час при 2540 dpi | 20 | 87,3 (1016 dpi) |
Макс. формат экспонирования (ВхШ), мм | 580х743 | 580х743/812 |
Линиатура, lpi | 50-625 | 50-175 |
Разрешение, dpi | ||
Технология растрирования | Turbo Screening – Conventional (round, square, gravure, composite), GeometricDOT, High Definition | |
Стохастическое растрирование | TurboFM | TurboFM |
Углы поворота растра | задаются пользователем | задаются пользователем |
Растровый процессор | PS/M или Brisque Extreme или Prinergy/EVO | |
Экспонируемый материал | фотопленка, полиэстеровые формы | |
Ширина материала, мм | 305-749 | 305-749 / 812,8 |
Параметры материала (длина/толщина) | роль 60м/100-200 мкм | роль 60м/100-200 мкм |
Принцип выгрузки | кассета (рулон) | кассета (рулон) |
Длина реза материала, мм | (кассета), | (кассета), |
Системы приводки | опция (по любой стороне барабана) | |
Установочные габариты (ДхШхВ), мм | 630х1400х1140 | 400х630х1140 |
Вес, кг | 230 | 230 |
Электропитание, В/Гц/Фаза/Вт | 220/50/1/700 | 220/50/1/700 |
