ПРОГРАММА МЕХАНИЧЕСКОГО И ЭЛЕКТРИЧЕСКОГО РАСЧЕТОВ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ
Функциональное назначение программы
Программа предназначена предназначена для проектирования воздушных линий электропередачи с самонесущими изолированными и защищенными проводами (ВЛИ).
Исходные данные программы:
· схема электрической сети,
· данные о количестве и типе опор и трансформаторных подстанций,
· данные о типах проводов,
· данные о нагрузках потребителей,
· данные о климатических условиях.
Программа выполняет следующие расчеты:
· Расчет напряжений, стрел провеса и усилия тяжения проводов при различных температурах и климатических условиях;
· Расчет гололедных и ветровых нагрузок;
· Расчет моментов, действующих на опоры;
· Расчет токов и напряжений на участках ВЛИ и на вводах потребителей;
· Расчет токов короткого замыкания;
· Формирование спецификации ВЛИ.
Используемые технические средства
Описание интерфейса и используемые экранные формы
Основное окно

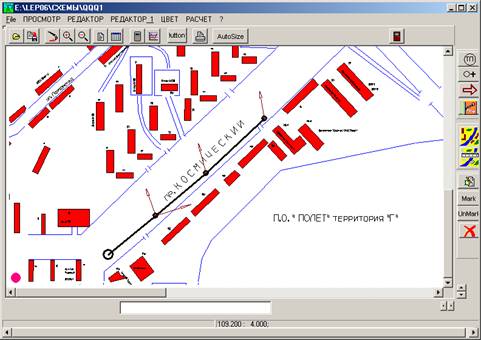

На рис. представлено основное окно программы.
Формирование схемы
Для загрузки топоосновы – щелкнуть кнопку
, после чего выбрать загружаемый файл топоосновы. Файлы могут быть формата BMP, JPEG или собственный векторный формат программы.
Для выбора масштаба топоосновы – щелкнуть кнопку
, после чего указать на карте 2-е точки, расстояние между которыми известно

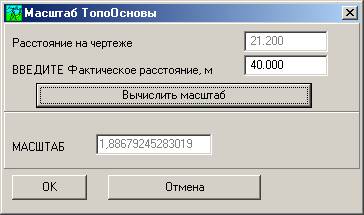

после чего заполнить следующую диалоговую форму
После загрузки топоосновы и определения масштаба следует ввести схему ВЛИ для чего выполнит следующие действия:
Выбрать команду -
Указать на карте положение трансформаторной подстанции и заполнить диалоговую форму ТП
Добавить необходимое число опор (команда
) - для каждой опоры указать предыдущую опору и положение новой. В результате в схему добавляется нова опора и провод связывающий новую и предыдущую опоры.

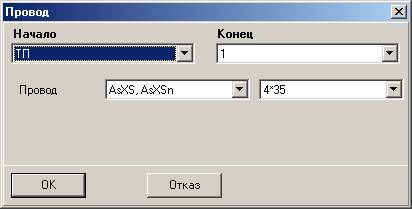

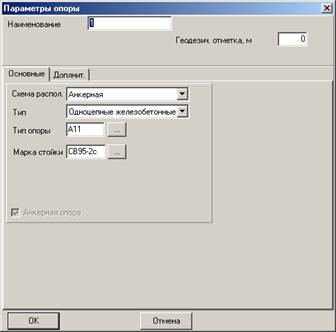

Для редактирования параметров опор и проводов – щелкнуть
и заполнить соответствующие диалоговые формы.
Ввод потребителя выполняется выбором кнопки
, после чего необходимо указать на карте опору, от которой выполняется ввод, точку ввода и заполнить диалоговую форму
Ввод потребителя можно отключить при помощи кнопки
.
Программа позволяет удалять ранее введенные элементы.
РАСЧЕТЫ.
Для выполнения расчетов нажать на кнопку
.

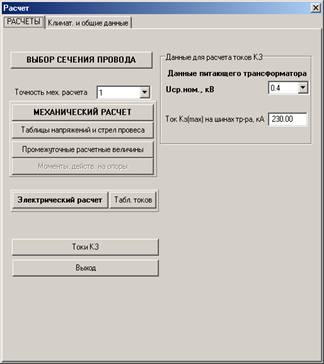

После чего появится диалоговая форма расчета см. рис. 1

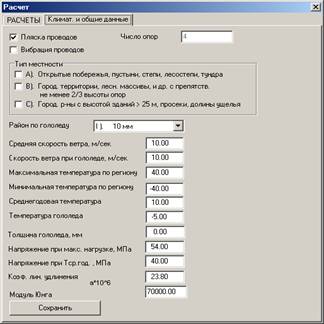

Рис.1. Диалоговая форма расчетов.
ВЫБОР СЕЧЕНИЯ ПРОВОДА.
Если провод для линии не выбран следует рассчитать сечение провода, для чего нажать на кнопку
в диалоговой форме расчета (см. Рис. 1). После этого появится диалоговая форма электротехнического расчета (Рис. 2).

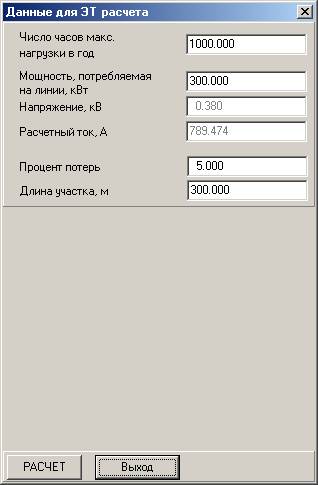

Рис. 2. Диалоговая форма электротехнического расчета.
В соответствующие поля нужно ввести данные для электротехнического расчета и нажать кнопку
.
После чего нижняя часть формы электротехнического расчета заполняется результатами расчета (Рис. 3).
Рис. 3.
Расчет дает минимально необходимые площади сечения провода для:
· расчетного тока(Sпо току),
· расчетной мощности потребляемой на линии (S по мощн.)
· процента потерь (S по % потерь),
· Smax – это площадь сечения максимальная из 3-х вышеперечисленных.
Получив значение Smax необходимо выбрать марку провода в меню
После чего выбрать в меню типоразмер провода, сечение выбранного провода должно быть не меньше Smax
После чего нажать кнопку
для подтверждения выбора провода.

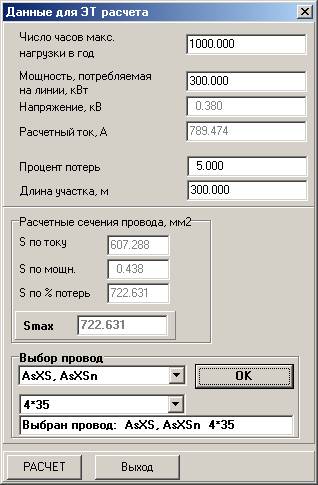

Окончательный вид диалоговой формы после расчета и выбора провода имеет вид представленный на Рис. 4.

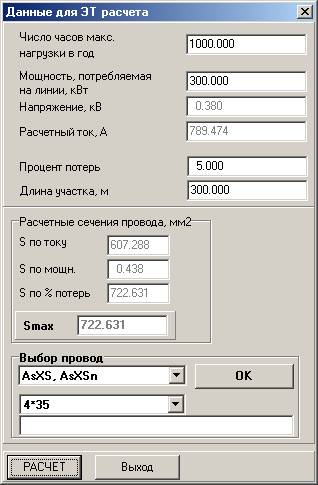

Рис. 4. Окончательный вид диалоговой формы электротехнического расчета.
Для выхода из диалоговой формы электротехнического расчета нажать кнопку
.
МЕХАНИЧЕСКИЙ РАСЧЕТ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ.
· Перед выполнением механического расчета должен быть выполнен выбор провода исходя из электротехнического расчета (см. выше).
· Ввести все необходимые данные для механического расчета (см. Рис. 1).
· Нажать на кнопку
.

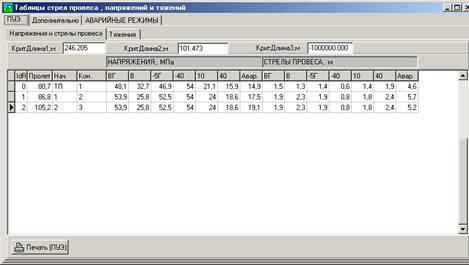

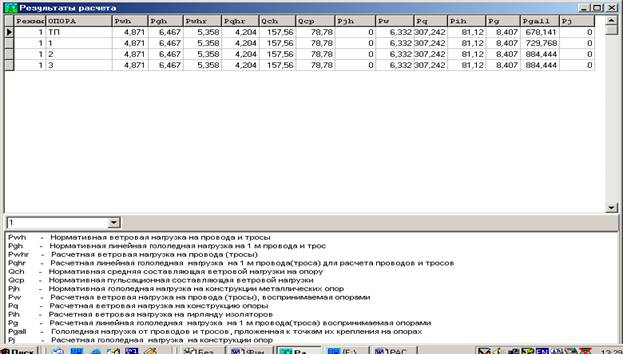

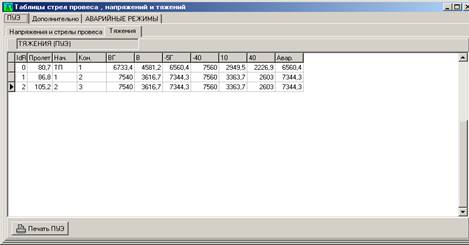

Для просмотра результатов расчета:
· нажать кнопку
· нажать кнопку
ЭЛЕКТРИЧЕСКИЙ РАСЧЕТ
Электрический расчет заключается в расчете токов и напряжений на участках и вводах и вызывается кнопкой
.

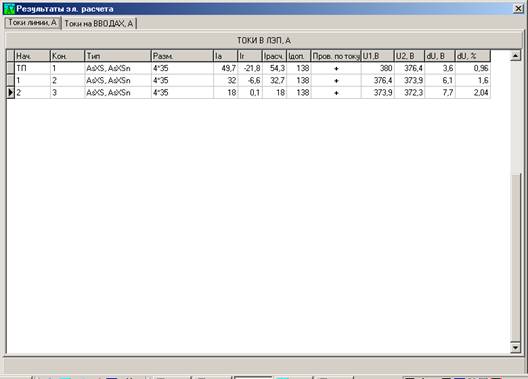

Результаты расчета выводятся в диалоговую форму
РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ.
Ввести необходимые данные для расчета токов короткого замыкания (см. Рис.1)
Нажать на кнопку

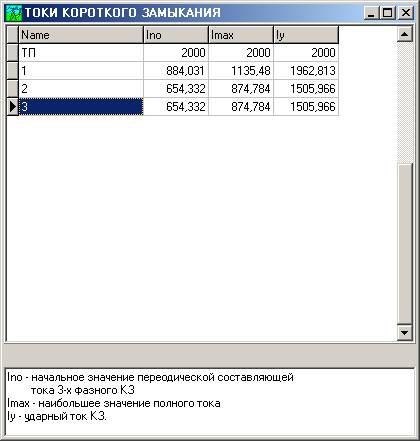

Результаты расчета будут представлены в таблице
