предлагает разработку и изготовление

предлагает разработку и изготовление:

макетов зданий и сооружений макетов объектов и оборудования газотранспортной системы макетов промышленных объектов и оборудования

Макеты создаются с участием профессиональных инженеров, что позволяет максимально облегчить задачу Заказчика по формированию исходных данных и предоставлению необходимой информации. Макет может быть выполнен как на основе имеющейся у Заказчика проектно-конструкторской, проектно-строительной документации, так и по результатам обследования объекта (фактические замеры, эскизирование, фотографирование) с выездом на место его размещения технических специалистов нашего предприятия.

Макеты объектов и оборудования

помогают проводить вводный инструктаж сотрудников повышают уровень профессиональной подготовки используют в процессе обучения и проверки знаний персонала дают полное представление о назначении, составе и принципах работы оборудования позволяют эффектно, но при этом наименее затратно представить крупномасштабное оборудование на выставках, презентациях.

Возможности нашего предприятии позволяют создавать от простых настольных макетов агрегатов до сложных презентационных и учебных комплексов с использованием анимационных эффектов и интерактивных компьютерных интерфейсов.

тел./e-mail:[e-mail].r

Примеры наших работ:

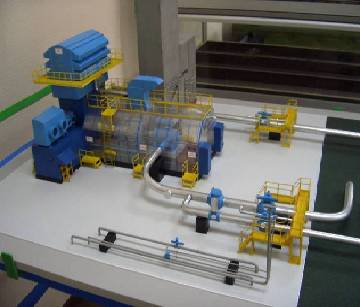

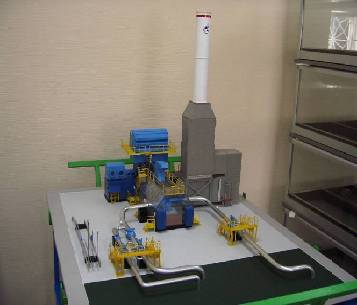

Макет газоперекачивающего агрегата (ГПА)

Изготавливается в масштабах 1:43-1:25, примерные габариты такого макета составляют 1,0мх0,8м. Подмакетник выполнен из алюминиевых композитных панелей типа Bildex размещенных в каркасе из анодированного алюминиевого профиля типа «Альфа-С». Светопрозрачное заполнение каркаса выполнено из экструзионного акрилового стекла типа Plexiglas XT 20070. Основной турбоблок ГПА изготавливается прозрачным с показом внутри основного оборудования (газотурбинной установки, улитки, нагнетателя и др.). В качестве дополнительных опций возможно изготовление основных трубопроводов газовой обвязки агрегата, оснащение трубопроводов встроенными светодиодными индикаторами позволяет показать бегущей светящейся волной направление движения газа.

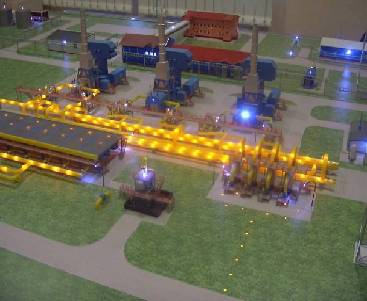

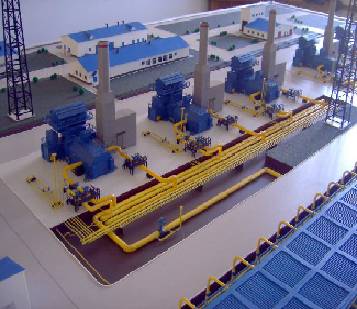

Макет «Компрессорные цеха ГКС»

На макете показан КЦ с газоперекачивающими агрегатами ГПА Ц-16. Масштаб макета 1:150-1:100. Примерные габариты такого макета составляют 2,2 мх1,5м. Подмакетник выполнен из алюминиевых композитных панелей типа Bildex размещенных в каркасе из анодированного алюминиевого профиля типа «Альфа-С». Светопрозрачное заполнение каркаса выполнено из экструзионного акрилового стекла типа Plexiglas XT 20070. Дополнительные опции: - изготовление основных подземных коллекторов в подземных вырезах - оснащение трубопроводов строенными светодидными индикаторами позволяет показать бегущей светящейся волной направление движения газа на основных режимах работы КЦ - в состав макета может быть включен узел подключения

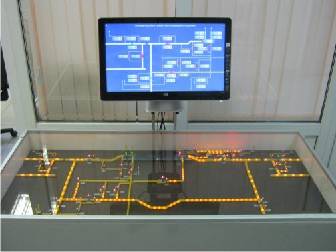

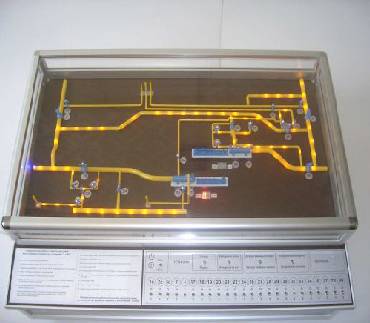

Учебный макет «Узел подключения КЦ» предназначен для ознакомления с устройством и основными технологическими режимами работы узла подключения (УП) компрессорного цеха к магистральному газопроводу при запуске и приеме средств очистки и диагностики.

Учебный макет узла подключения Габариты макета 1,0х0,7 Масштаб макета 1:100 Подмакетник выполнен из алюминиевых композитных панелей типа Bildex размещенных в каркасе из анодированного алюминиевого профиля типа «Альфа-С». Светопрозрачное заполнение каркаса выполнено из экструзионного акрилового стекла типа Plexiglas XT 20070. Макет снабжен микропроцессорной системой управления имитирующей работу элементов узла подключения на основных режимах работы. Макет предназначен для ознакомления с устройством, основными технологическими режимами работы узла подключения компрессорного цеха (УП) к магистральному газопроводу и отработки действий персонала по управлению запорной арматурой УП при запуске и приеме средств очистки и диагностики.

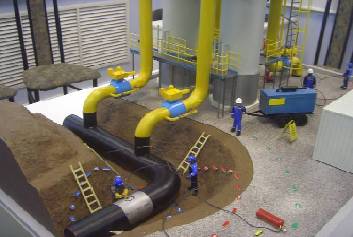

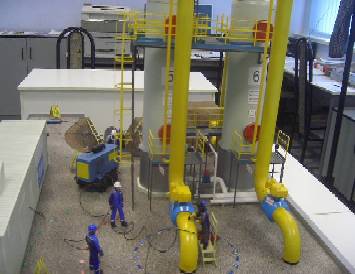

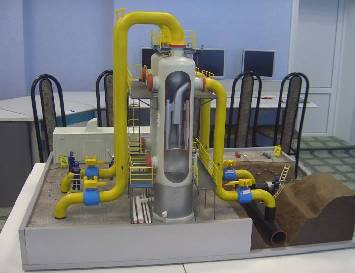

Учебный макет «Безопасное проведение огневых работ» предназначен для использования в качестве иллюстративного материала при изучении требований к организации и безопасному проведению огневых работ на линейной части магистрального газопровода и изучении конструкции блока пылеуловителей установки очистки газа газокомпрессорного цеха.

	На макете смоделирована рабочая зона огневых работ – проведение сварочно-монтажных работ в траншее на входном коллекторе Ду1000 установки очистки газа. В состав макета входят масштабные фигурки людей, изображающие рабочих и специалистов: электрогазосварщиков, трубопроводчиков, ИТР ( в том числе лицо, ответственное за проведение огневых работ), модели газовых баллонов, средств противопожарной безопасности, модель автономного сварочного агрегата. В основе макета – траншеи с фрагментами подземного коллектора Ду 1000. Выходы из траншей организованы с помощью приставных лестниц. Место проведения работ обозначено штендерами. Блок пылеуловителей выполняется с трубопроводной обвязкой технологического газа, ситстемы удаления газового конденсата и трубопроводами теплоносителя системы подогрева. На пылеуловителях показываются приборы КИПиА, лестницы и площадки обслуживания. Масштаб макета6 1:20 Габариты в плане: 1700х1100 мм. Макет снабжен защитным колпаком с каркасом из алюминиевого профиля и светопрозрачным заполнением из оргстекла. Для показа элементов макета применяется ручная лазерная указка. Макет устанавливается на ножки.

Макет «Узел подключения газокомпрессорного цеха к магистральному газопроводу с узлами приема и запуска внутритрубных устройств» предназначен для:

- ознакомления с составом и взаимным расположением оборудования, конфигурацией трубопроводной обвязки узла подключения, в том числе ее подземной части;

- ознакомления с работой оборудования при различных технологических режимах;

- отработки управления запорной арматурой узла подключения при работах по приему и запуску внутритрубных устройств в различных режимах.

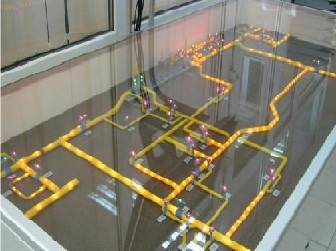

На существующем макете воспроизведена конструкция узла подключения газокомпрессорного цеха с агрегатами ГПА-25. Возможно выполнение макета с воспроизведением любого конструктивного исполнения узла подключения. Макет выполнен вы виде объемных моделей оборудования узла подключения: трубопроводов, шаровых кранов, камер приема и запуска с приспособлениями для запасовки и извлечения внутритрубных устройств, подземной емкости сбора конденсата, дренажных свечей. Объемные модели размещены на панели подмакетника и для предохранения от механических воздействий и загрязнений защищены колпаком с металлическим каркасом и прозрачными панелями из полиметилметакрилата (оргстекла). Для имитации движения рабочих сред, обозначения положения запорной арматуры, срабатывания сигнализаторов прохождения внутритрубных устройств в модели оборудования встроены светодиоды.
