Светодиодные лампы и индикаторы для панельного монтажа

Общество с ограниченной ответственностью

«Полупроводниковые излучатели»

Светодиодные

лампы и индикаторы

для панельного  монтажа

Каталог продукции

2011 год

Великий Новгород

Лампы со встроенными светоизлучающими диодами 3 мм.

Лампы коммутаторные типа КИПД 99 (ЛК)

Лампы коммутаторные со встроенными

светоизлучающими диодами (СИД)

3 мм являются аналогом ламп накаливания типа КМ.

Ламповый цоколь Т 6.8

Отражающий пластиковый рефлектор с корпусом цвета свечения СИД.

Встроенный защитный диод и ограничивающий резистор, угол излучения 45 градусов

Прямой ток не более 20mA.



Структура условного обозначения при заказе:

КИПД 99 ХХ-Х

Напряжение Сила света Цвет свечения СИД

А - 6 В мКд К - красный

Б - 12 В мКд Л - зеленый

В - 24 В Ж - желтый

Г - 48 В Б - белый

Д - 60 В Г - голубой

Р – оранжевый

Пример записи обозначения лампы коммутаторной со светодиодом на напряжение

питания 48 В, силой света 60-80 мКд, красного цвета свечения: КИПД 99 Г1-К

излучатели» 173004 г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 5 мм.

Символьные индикаторы типа КИПД 101 (СК)

Индикаторы различных цветов со встроенными светоизлучающими диодами (СИД)

5 мм. Монтируются на переднюю панель РЭА. Малое энергопотребление, большой срок службы. Корпус с плоской матовой линзой с высокой контрастностью вкл/выкл. Быстрый и экономичный монтаж с помощью защелки.

Диаметр монтажа 10+0.2 мм

Подключение

- вывода 7 х 2.8 х 0.8 мм (латунь)

Потребляемый ток от 12 до 20mA.

Структура условного обозначения при заказе:

КИПД 101 ХХХ-Х

Напряжение Вид линзы Сила света Цвет свечения СИД

А - 6 В 0 - круглая мКд К - красный

Б - 12 В 1 - квадратная мКд Л - зеленый

В - 24 В 2 - стрелка Ж - желтый

Г - 48 В Б - белый

Д - 60 В Г - голубой

Р – оранжевый

Пример записи обозначения индикатора символьного со светодиодом на напряжение питания 12 В, квадратной линзой, силой света 60-80 мКд, красного цвета свечения: КИПД 101 Б11-К

излучатели» 173004 г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Лампы со встроенными светоизлучающими диодами 5 мм.

Лампы типа КИПД 106 (ЛМ9) малогабаритные с цоколем В9S

Малогабаритные лампы предназначены для визуальной индикации.

Монтируются на переднюю панель РЭА.

Малое энергопотребление, большой срок службы. 5 цветов свечения.

Комплектуются светоизлучающими диодами (СИД) 5 мм.

Встроенный защитный диод и ограничивающий резистор, угол излучения 45 градусов

Потребляемый ток не более 20mA.



Анод – центральный вывод

Структура условного обозначения при заказе:

КИПД 106 ХХ-Х

Напряжение Сила света Цвет свечения СИД

А - 2 В мКд К - красный

Б - 3,5 В мКд Л - зеленый

В - 6 В Ж - желтый

Г - 12 В Б - белый

Д - 24 В Г - голубой

Е - 48 В Р – оранжевый

Ж - 60В

И - 110 В

Л - 220 В

Пример записи обозначения лампы на напряжение 12 В, силой света 60-80 мКд, красного цвета свечения: КИПД 106 Г1-К

излучатели» 173004 г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Лампы со встроенными светоизлучающими диодами 5 мм.

Лампы типа КИПД 107 (ЛМ10) малогабаритные с цоколем Е10

Малогабаритные лампы предназначены для визуальной индикации.

Монтируются на переднюю панель РЭА.

Малое энергопотребление, большой срок службы. 5 цветов свечения.

Комплектуются светоизлучающими диодами (СИД) 5 мм.

Встроенный защитный диод и ограничивающий резистор, угол излучения 45 градусов

Потребляемый ток не более 20mA.



Анод – центральный вывод

Структура условного обозначения при заказе:

КИПД 107 ХХ-Х

Напряжение Сила света Цвет свечения СИД

А - 2 В мКд К - красный

Б - 3,5 В мКд Л - зеленый

В - 6 В Ж - желтый

Г - 12 В Б - белый

Д - 24 В Г - голубой

Е - 48 В Р – оранжевый

Ж - 60В

И - 110 В

Л - 220 В

Пример записи обозначения лампы на напряжение 12 В, силой света 60-80 мКд, красного цвета свечения: КИПД 107 Г1-К

излучатели» 173004 г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 5 мм.

Индикаторы типа КИПД 102 (СМ 8) серии А

Индикаторы со встроенными светоизлучающими диодами (СИД) диаметром 5 мм. Корпус с резьбой М8х0,75мм хромированный или зачерненный, комплектуется гайкой

Возможна комплектация 2-х цветными СИД (при постоянном токе).

Данная серия предполагает использование адаптера для напряжений: 12;24;48;60;

130;230;380 В

Диаметр монтажа 8+0.2 мм

Подключение с адаптером (напряжение: 12; 24;48;60;130;230;380 В)

Потребляемый ток не более 20mA.

Структура условного обозначения при заказе:

КИПД 102 ХХХ-Х

Серия А Напряжение Сила света Цвет свечения СИД

(с адаптером) А - 12 В мКд К - красный

Б - 24 В мКд Л - зеленый

В - 48 В мКд Ж - желтый

Г - 60 В Б - белый

Д - 130 В Г - голубой

Е - 230 В Р – оранжевый

Ж - 380 В

Пример записи обозначения индикатора с адаптером на напряжение 48 В, силой

света 60-80 мКд, красного цвета свечения: КИПД 102 АВ1-К

излучатели» 173004 г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 5 мм.

Индикаторы типа КИПД 102 (СМ 8) серии Б

Индикаторы со встроенными светоизлучающими диодами (СИД) диаметром 5 мм. Корпус с резьбой М8х0,75мм хромированный или зачерненный, комплектуется гайкой и шайбой.

Возможна комплектация 2-х цветными СИД.

Данная серия исключает использование адаптера.

Диаметр монтажа 8+0.2 мм

Подключение без адаптера

Напряжение 1.3 – 3.5 В в зависимости от цвета свечения

Потребляемый ток не более 20mA.



Структура условного обозначения при заказе:

КИПД 102 ХХ-Х

Серия Б Сила света Цвет свечения СИД

(без адаптерамКд К - красный

мКд Л - зеленый

мКд Ж - желтый

Б - белый

Г - голубой

Р – оранжевый

Пример записи обозначения индикатора без адаптера, силой света 60-80 мКд, красного цвета свечения: КИПД 102 Б1-К

излучатели» 173004 г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 5 мм.

Индикаторы типа КИПД 102 (СМ 8) серии В

Индикаторы со встроенными светоизлучающими диодами (СИД) диаметром 5 мм. Корпус с резьбой М8х0,75мм хромированный или зачерненный, комплектуется гайкой и шайбой.

Возможна комплектация 2-х цветными СИД.

Встроенный гасящий резистор и защитный диод.

Диаметр монтажа 8+0.2 мм

Подключение без адаптера

Напряжение 6, 12, 24, 60, 130, 230 В

Потребляемый ток не более 20mA.

Белый провод «-»

Структура условного обозначения при заказе:

КИПД 102 ВХХ-Х

Серия В Напряжение Сила света Цвет свечения СИД

(без адаптера) А - 6 В мКд К - красный

Б - 12 В мКд Л - зеленый

В - 24 В мКд Ж - желтый

Г - 60 В Б - белый

Д - 130 В Г - голубой

Е - 230 В Р – оранжевый

Пример записи обозначения индикатора без адаптера силой света 60-80 мКд,

напряжение 12В красного цвета свечения: КИПД 102 В Б1-К

излучатели» 173004 г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 10 мм.

Индикаторы типа КИПД 103 (СМ 14) серии А

Индикаторы со встроенными светоизлучающими диодами (СИД) 10 мм.

Корпус металлический с резьбой М14х1.0 мм, комплектуется гайкой.

Изолирующая основа из поликарбоната.

Данная серия предполагает использование адаптера для напряжений: 12;24;48;60;

130;230;380 В

Возможна комплектация 2-х цветными СИД (при постоянном токе).

Диаметр монтажа 14+0.2 мм

Подключение с адаптером (напряжение: 12; 24;48;60;130;230;380 В)

Потребляемый ток не более 20mA.

При заказе укажите корпус (черный или светлый)

Структура условного обозначения при заказе:

КИПД 103 ХХХ-Х

Серия А Напряжение Сила света Цвет свечения СИД

(с адаптером) А - 12 В мКд К - красный

Б - 24 В мКд Л - зеленый

В - 48 В Ж - желтый

Г - 60 В Б - белый

Д - 130 В Г - голубой

Е - 230 В Р - оранжевый

Ж - 380 В

Пример записи обозначения индикатора с адаптером на напряжение 48 В, силой

света 60-80 мКд, красного цвета свечения: КИПД 103 АВ1-К

излучатели» 173004 г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 10 мм.

Индикаторы типа КИПД 103 (СМ 14) серии Б

Индикаторы со встроенными светоизлучающими диодами (СИД) 10 мм.

Корпус с резьбой М14х1.0мм хромированный или зачерненный, комплектуется гайкой

Изолирующая основа из поликарбоната.

Данная серия исключает использование адаптера.

Возможна комплектация 2-х цветными СИД (при постоянном токе).

Диаметр монтажа 14+0.2 мм

Подключение без адаптера

Напряжение 1.8 – 3.5 В в зависимости от цвета свечения

Потребляемый ток не более 20mA.

При заказе укажите корпус (черный или светлый)



Структура условного обозначения при заказе:

КИПД 103 ХХ-Х

Серия Б Сила света Цвет свечения СИД

(без адаптерамКд К - красный

мКд Л - зеленый

мКд Ж - желтый

Б - белый

Г - голубой

Р – оранжевый

Пример записи обозначения индикатора без адаптера, силой света 60-80 мКд, красного цвета свечения: КИПД 103 Б1-К

излучатели» 173004 г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 10 мм.

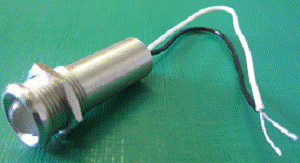

Индикаторы типа КИПД 103 (СМ 14) серии В

Индикаторы со встроенными светоизлучающими диодами (СИД) 10 мм.

Корпус металлический с резьбой М14х1.0мм, комплектуется гайкой.

Изолирующая основа из поликарбоната.

Встроенный гасящий резистор и защитный диод.

Возможна комплектация 2-х цветными СИД.

Диаметр монтажа 14+0.2 мм

Подключение без адаптера

Напряжение 6, 12, 24, 60, 130, 230 В

Потребляемый ток не более 20mA.

При заказе укажите корпус (черный или светлый)

Белый провод «-»

Структура условного обозначения при заказе:

КИПД 103 ВХХ-Х

Серия В Напряжение Сила света Цвет свечения СИД

(без адаптера) А - 6 В мКд К - красный

Б - 12 В мКд Л - зеленый

В - 24 В мКд Ж - желтый

Г - 60 В Б - белый

Д - 130 В Г - голубой

Е - 230 В Р – оранжевый

Пример записи обозначения индикатора без адаптера силой света 60-80 мКд,

напряжение 12В, красного цвета свечения: КИПД 103 В Б1-К

излучатели» 173004 г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 3 мм.

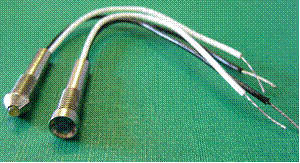

Индикаторы типа КИПД 125 (СМ 6) серии А

Индикаторы со встроенными светоизлучающими диодами (СИД) 3 мм.

Корпус с резьбой М6х0,75 мм металлический, хромированный.

Комплектуется гайкой и шайбой.

Данная серия предполагает использование адаптера для напряжений: 12;24;48;60;

130;230;380 В

Возможна комплектация 2-х цветными СИД (при постоянном токе).

Диаметр монтажа 6+0.2 мм

Подключение с адаптером (напряжение: 12; 24;48;60;130;230;380 В)

Потребляемый ток не более 20mA.

Структура условного обозначения при заказе:

КИПД 125 ХХХ-Х

Серия А Напряжение Сила света Цвет свечения СИД

(с адаптером) А - 12 В мКд К - красный

Б - 24 В мКд Л - зеленый

В - 48 В Ж - желтый

Г - 60 В Б - белый

Д - 130 В Г - голубой

Е - 230 В Р - оранжевый

Ж - 380 В

Пример записи обозначения индикатора с адаптером на напряжение 48 В, силой

света 60-80 мКд, красного цвета свечения: КИПД 125 АВ1-К

излучатели» 173004 г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 3 мм.

Индикаторы типа КИПД 125 (СМ 6) серии Б

Индикаторы со встроенными светоизлучающими диодами (СИД) диаметром 3 мм.

Корпус с резьбой М6х0,75мм металлический, хромированный, комплектуется гайкой и шайбой.

Возможна комплектация 2-х цветными СИД.

Данная серия исключает использование адаптера.

Диаметр монтажа 6+0.2 мм

Подключение без адаптера

Напряжение 1.8 – 3.5 В в зависимости от цвета свечения

Потребляемый ток не более 20mA.



Структура условного обозначения при заказе:

КИПД 125 ХХ-Х

Серия Б Сила света Цвет свечения СИД

(без адаптерамКд К - красный

мКд Л - зеленый

мКд Ж - желтый

Б - белый

Г - голубой

Р – оранжевый

Пример записи обозначения индикатора без адаптера, силой света 60-80 мКд, красного цвета свечения: КИПД 125 Б1-К

излучатели» 173004 г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 3 мм.

Индикаторы типа КИПД 125 (СМ 6) серии В

Индикаторы со встроенными светоизлучающими диодами (СИД) диаметром 3 мм.

Корпус с резьбой М6х0,75мм металлический, хромированный, комплектуется гайкой и шайбой.

Встроенный гасящий резистор и защитный диод.

Диаметр монтажа 6+0.2 мм

Подключение без адаптера

Напряжение 6, 12, 24, 60, 130, 230 В

Потребляемый ток не более 20mA.

Белый провод «-»

Структура условного обозначения при заказе:

КИПД 103 ВХХ-Х

Серия В Напряжение Сила света Цвет свечения СИД

(без адаптера) А - 6 В мКд К - красный

Б - 12 В мКд Л - зеленый

В - 24 В мКд Ж - желтый

Г - 60 В Б - белый

Д - 130 В Г - голубой

Е - 230 В Р – оранжевый

Пример записи обозначения индикатора без адаптера силой света 60-80 мКд,

напряжение 12В, красного цвета свечения: КИПД 125 В Б1-К

излучатели» 173004 г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 8мм.

Индикаторы типа КИПД 126 (СМ 12) серии А

Индикаторы со встроенными светоизлучающими диодами (СИД) 8 мм.

Корпус металлический с резьбой М12х1.0 мм, комплектуется гайкой.

Изолирующая основа из поликарбоната.

Данная серия предполагает использование адаптера для напряжений: 12;24;48;60;

130;230;380 В

Возможна комплектация 2-х цветными СИД (при постоянном токе).

Диаметр монтажа 12+0.2 мм

Подключение с адаптером (напряжение: 12; 24;48;60;130;230;380 В)

Потребляемый ток не более 20mA.

При заказе укажите корпус (черный или светлый)

Структура условного обозначения при заказе:

КИПД 126 ХХХ-Х

Серия А Напряжение Сила света Цвет свечения СИД

(с адаптером) А - 12 В мКд К - красный

Б - 24 В мКд Л - зеленый

В - 48 В Ж - желтый

Г - 60 В Б - белый

Д - 130 В Г - голубой

Е - 230 В Р - оранжевый

Ж - 380 В

Пример записи обозначения индикатора с адаптером на напряжение 48 В, силой

света 60-80 мКд, красного цвета свечения: КИПД 126 АВ1-К

излучатели» 173004г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 8 мм.

Индикаторы типа КИПД 126 (СМ 12) серии Б

Индикаторы со встроенными светоизлучающими диодами (СИД) 8 мм.

Корпус металлический с резьбой М12х1.0 мм, комплектуется гайкой.

Изолирующая основа из поликарбоната.

Данная серия исключает использование адаптера.

Возможна комплектация 2-х цветными СИД.

Диаметр монтажа 12+0.2 мм

Подключение без адаптера

Напряжение 1.8 – 3.5 В в зависимости от цвета свечения

Потребляемый ток не более 20mA.

При заказе укажите корпус (черный или светлый)



Структура условного обозначения при заказе:

КИПД 126 ХХ-Х

Серия Б Сила света Цвет свечения СИД

(без адаптерамКд К - красный

мКд Л - зеленый

мКд Ж - желтый

Б - белый

Г - голубой

Р – оранжевый

Пример записи обозначения индикатора без адаптера, силой света 60-80 мКд, красного цвета свечения: КИПД 126 Б1-К

излучатели» 173004г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 8 мм.

Индикаторы типа КИПД 126 (СМ 12) серии В

Индикаторы со встроенными светоизлучающими диодами (СИД) 8 мм.

Корпус металлический с резьбой М12х1.0мм, комплектуется гайкой.

Изолирующая основа из поликарбоната.

Встроенный гасящий резистор и защитный диод.

Возможна комплектация 2-х цветными СИД.

Диаметр монтажа 12+0.2 мм

Подключение без адаптера

Напряжение 6, 12, 24, 60, 130, 230 В

Потребляемый ток не более 20mA.

При заказе укажите корпус (черный или светлый)

Белый провод «-»

Структура условного обозначения при заказе:

КИПД 126 ВХХ-Х

Серия В Напряжение Сила света Цвет свечения СИД

(без адаптера) А - 6 В мКд К - красный

Б - 12 В мКд Л - зеленый

В - 24 В мКд Ж - желтый

Г - 60 В Б - белый

Д - 130 В Г - голубой

Е - 230 В Р – оранжевый

Пример записи обозначения индикатора без адаптера силой света 60-80 мКд,

напряжение 12В, красного цвета свечения: КИПД 126 В Б1-К

излучатели» 173004г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****

Индикаторы со встроенными светоизлучающими диодами 20 мм.

Индикаторы типа КИПД 105 (СМ 22)

Индикаторы для монтажа на фронтальные панели. Малое энергопотребление, большой срок службы.

Возможна комплектация 2-х цветными светодиодами (при постоянном токе).

Комплектуются зажимами для проводов под отвертку.

Корпус с резьбой М22х1 мм, комплектуется гайкой и шайбой.

Варианты исполнения:

1. с черным цилиндрическим наконечником;

2. с черным коническим наконечником;

3. со светлым цилиндрическим наконечником;

4. со светлым коническим наконечником

Потребляемый ток не более 25mA.

Структура условного обозначения при заказе:

КИПД 105 ХХ-Х

Напряжение Вид наконечника Цвет свечения СИД

А - 12 В 1 – черный цилиндрический К - красный

Б - 24 В 2 – черный конический Л - зеленый

В - 48 В 3 – светлый цилиндрический Ж - желтый

Г - 60 В 4 – светлый конический Б - белый

Д -120 В Г - голубой

Е - 230 В Р – оранжевый

Ж - 380 В

Пример записи обозначения индикатора на напряжение 12 В, с черным цилиндрическим наконечником, красного цвета свечения: КИПД 105 А1-К

излучатели» 173004г. Великий Новгород /13

тел./, E-mail:*****@***net, http://www. ppi. *****
