Установка для замены охлаждающих жидкостей в системе охлаждения автомобиля

Установка для замены охлаждающих жидкостей в системе охлаждения автомобиля.

Инструкция по эксплуатации

модель: Импакт 450 U

Изготовлено и произведено Компанией

Импакт-Сибирь.

2008 год.

содержание.

1. Требования по безопасности.

2. Спецификация.

3. Подготовка к работе.

4. Промывка системы охлаждения.

5. Подсоединение установки к автомобилю.

6. Работа на установке.

7. Удаление жидкости из установки.

8. Уход и обслуживание установки.

ВНИМАНИЕ!!! Перед началом работы c установкой прочитать инструкцию по эксплуатации, вникнуть в содержание и строго ее придерживаться. Производитель оставляет за собой право вносить изменения в конструкцию установки без предварительного уведомления.

1.Требования по безопасности.

Проводить все работы в хорошо вентилируемом помещении.

Всегда работать в защитных очках.

Не допускать попадания охлаждающей жидкости на окрашенные и лакированные поверхности автомобиля.

Не допускать длительных контактов охлаждающей жидкости с кожей.

Использовать выводящий шланг для выхлопных газов вне рабочего помещения.

Перед началом работ визуально проверить все утечки в охлаждающем контуре.

2.СПЕЦИФИКАЦИЯ.

Производитель: Компания Импакт-Сибирь

Источник питания: 220В 50Гц

Габариты: 100*555*480 см.

Емкость: 2 * 30 литров.

1* 10 литров.

Вес: 28 кг.

Комплектация:

Комплект резиновых и пластмассовых адаптеров для разных диаметров охлаждающих патрубков радиатора автомобиля.

3.Подготовка к работе.

1.  Подключить установку к электрической сети 220В 50Гц. При помощи сетевого шнура входящего в комплект установки. Вход расположен внизу с правой стороны установки.

2.  Выберите емкость для заправки охлаждающей жидкости “ Вода”, “Антифриз” для этого:

·  Заполните указанные ёмкости соответствующими жидкостями до уровня не более максимума по смотровым окнам. Рекомендуется ёмкость “Вода” заполнять дистиллированной водой, а ёмкость “Антифриз” концентрированным антифризом. (рис1)

·  Заправочные места находятся под защитными крышками находящимися в верхней части установки.

рис1.

Горловина для заполнения антифризом Горловина для заполнения водой Комплект переходников

4.Промывка системы охлаждения.

·  Перед заменой охлаждающей жидкости необходимо промыть систему охлаждения автомобиля. Для промывки системы охлаждения используйте только специальные промывочные жидкости для охлаждающей системы автомобиля. При использовании промывочных жидкостей, следуйте инструкциям завода –изготовителя промывочной жидкости.

ВНИМАНИЕ: Установить регулятор теплого воздуха на консоли автомобиля в максимально открытое положение.

5.Подсоединение установки к автомобилю.

1.  Автомобиль предварительно должен быть прогрет до рабочей температуры.

БУДЬТЕ ПРЕДЕЛЬНО ВНИМАТЕЛЬНЫ ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ ОЧЕНЬ ГОРЯЧАЯ, и МОЖЕТ НАНЕСТИ ВРЕД ВАШЕМУ ЗДОРОВЬЮ.

2.  Сбросьте давление из системы охлаждения автомобиля, приоткрыв крышку радиатора на 1/4 оборота.

3.  Отсоедините верхний патрубок в месте соединения с радиатором.

4.  В радиатор через резиновый переходник подсоедините любой из шлангов к установке.

5.  Через пластмассовый переходник резиновый патрубок радиатора подсоедините через шланг к установке.

6.  После промывки системы охлаждения в систему необходимо закачать чистую дистиллированную воду до того момента пока на выходе из системы охлаждения не пойдёт чистая вода.

7.  Положение кранов на установке, для заправки дистиллированной водой системы охлаждения двигателя, в положении “Вода” (рис2 №1), а второй кран в положении “Новая жидкость” (рис2 №3).



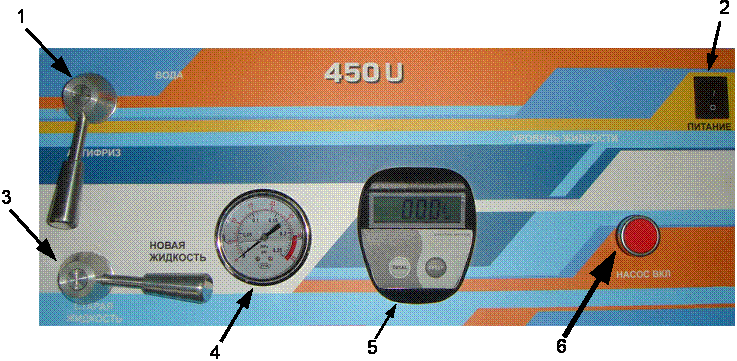

рис2.

1. Кран выбора типа жидкости

2. Кнопка включения/выключения питания

3. Кран выбора канистры забора жидкости

4. Манометр. Показывает давление в системе

5. Счётчик литров

6. Кнопка включения/выключения насоса

6.Работа на установке.

1.  Двигатель автомобиля должен быть заглушенным, краны отопителей салона открыты.

2.  Установка подсоединена к автомобилю.

3.  Включите установку при помощи кнопки “Насос вкл\выкл” (рис1 №6)

4.  Следите за цветом выходящей жидкости. Когда на выходе из системы охлаждения автомобиля пойдёт чистая вода, запомните показания электронного счётчика (рис1 №5), переключите кран установки в положение “Антифриз” (рис1 №1).

5.  Заправьте систему охлаждения концентрированным антифризом примерно на 50-60% от общего объёма охлаждающей системы автомобиля. Например: полный заливной объём системы охлаждения автомобиля 6 л., то соответственно Вы должны заправить концентрированного антифриза 3-3,5л по электронному счётчику установки.

6.  Запомните или запишите показания электронного счётчика когда Вы заправляли дистиллированную воду и концентрированный антифриз.

7.  Выключите установку при помощи кнопки “Насос вкл/выкл” (рис1 №6)

8.  Отсоедините шланги установки от автомобиля. Соедините патрубок с радиатором. Откройте крышку радиатора и долейте концентрированного антифриза до нужного уровня.

9.  Заведите автомобиль и дайте поработать в течение 20 минут. Необходимо проверить, при рабочей температуре двигателя, поступление горячего воздуха в салон автомобиля. При необходимости долейте антифриз в радиатор и расширительный бачок.

Внимание: Некоторые системы охлаждения автомобилей имеют термостат с тремя патрубками (ВАЗ, AUDI). Для полной и эффективной замены охлаждающей жидкости в подобных системах требуется отсоединение и заглушивание одного из патрубков.

7.Удаление отработанной жидкости из установки.

·  Установите кран “Старая/Новая жидкость” в положение “Старая жидкость”. (рис1 №3)

·  Опустите два шланга от установки в ёмкость для сбора старой охлаждающей жидкости.

·  Включите насос установки при помощи кнопки “Насос вкл/выкл” (рис1 №6)

·  Старая охлаждающая жидкость будет удалятся из установки.

·  После удаления старой жидкости обнулите показания электронного счётчика при помощи кнопки “reset” (рис1 №5)

Для экспресс анализа температуры кристаллизации пропилен-гликолевых и этиленгликолевых охлаждающих жидкостей рекомендуем приобретать дополнительно, оптический прибор – рефрактометр.

8.Уход и обслуживание установки.

Для того, чтобы установка всегда находилась в прекрасном рабочем состоянии, рекомендуется выполнять следующие процедуры по уходу за ней:

·  Ежедневно промывать внешнюю часть установки мягким моющим средством и протирать насухо чистой тряпкой.

·  После использования промыть и очистить переходники шлангов и вытереть отсоединенные быстрые разъемы. Очистить рабочее место, где производилось обслуживание на предмет остатков охлаждающей жидкости.

ВАЖНО! Компания “Импакт-Сибирь” не может нести ответственность за повреждения установки из-за неправильного использования или ухода за ней. Поэтому необходимо прочесть данную инструкцию по эксплуатации и вникнуть в содержание до начала работы на установке.
