Представитель ГУП «Трест ГРИИ»	В. Калюжный
Представитель заказчика	Н. Яковлев

Приложение 15

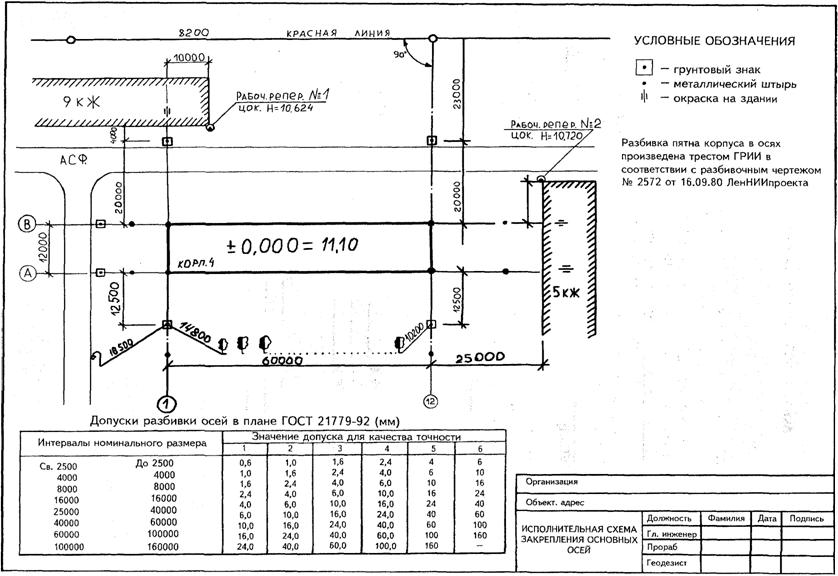

Пример оформления исполнительной геодезической схемы на закрепление основных осей

Приложение 16

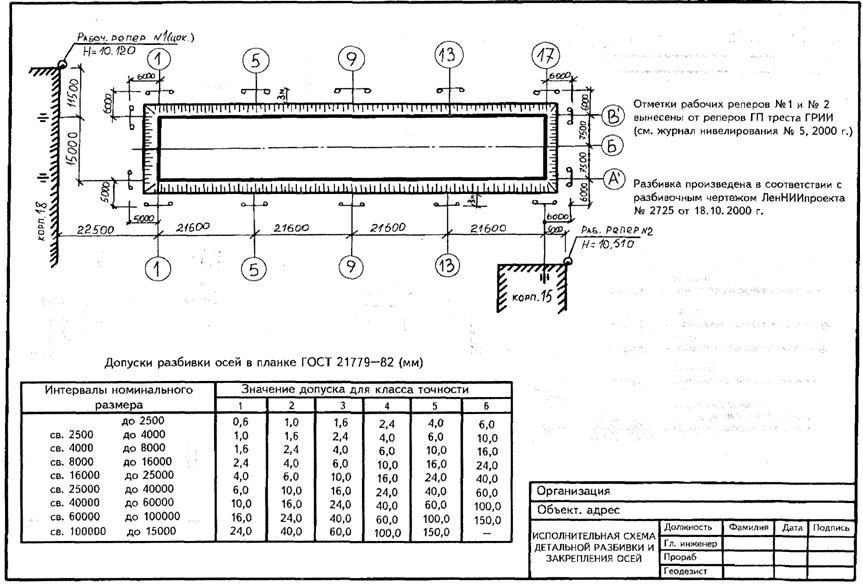

Пример оформления исполнительной геодезической схемы на детальную разбивку и закрепление осей

Приложение 17

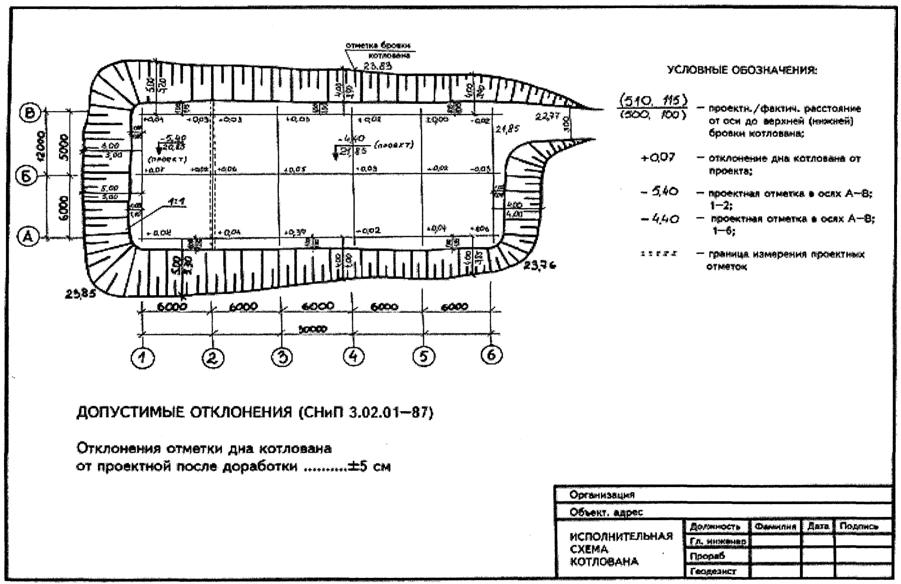

Пример оформления исполнительной геодезической схемы на котлован

Приложение 18

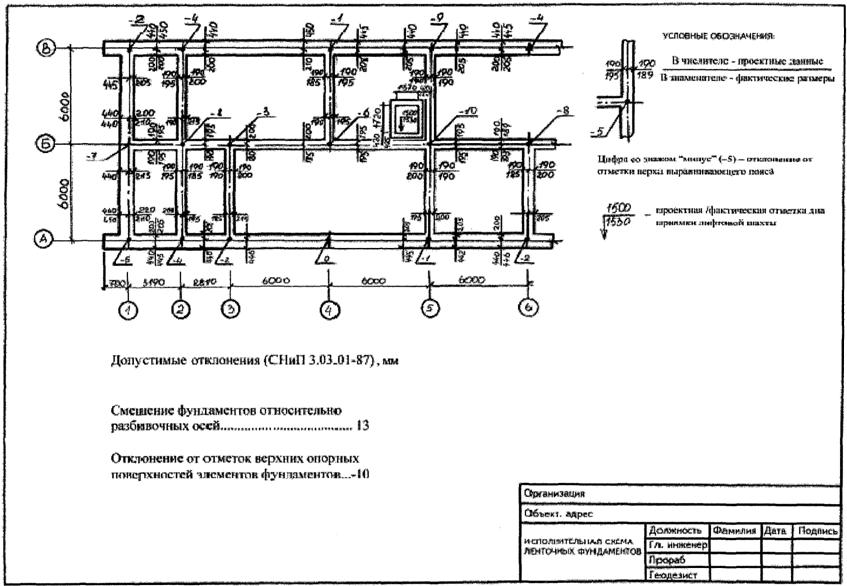

Пример оформления исполнительной геодезической схемы ленточных фундаментов

Приложение 19

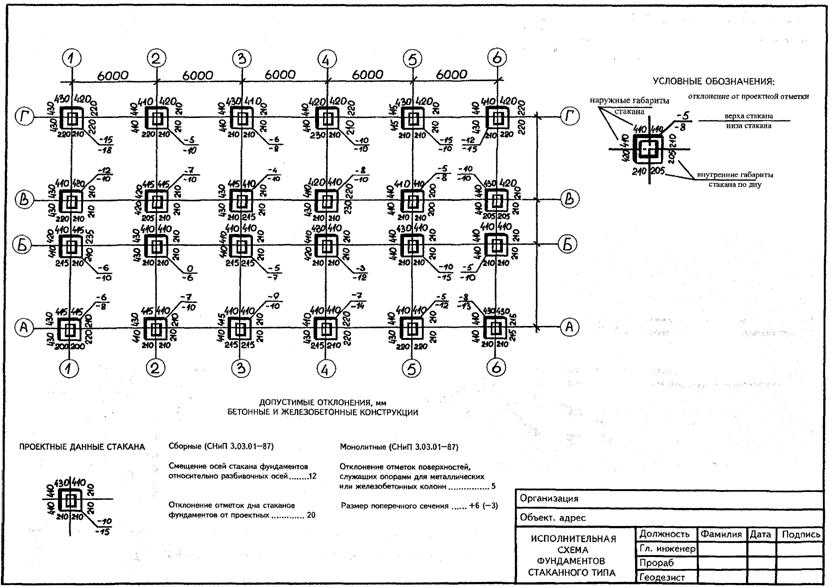

Пример оформления исполнительной геодезической схемы фундаментов стаканного типа

Приложение 20

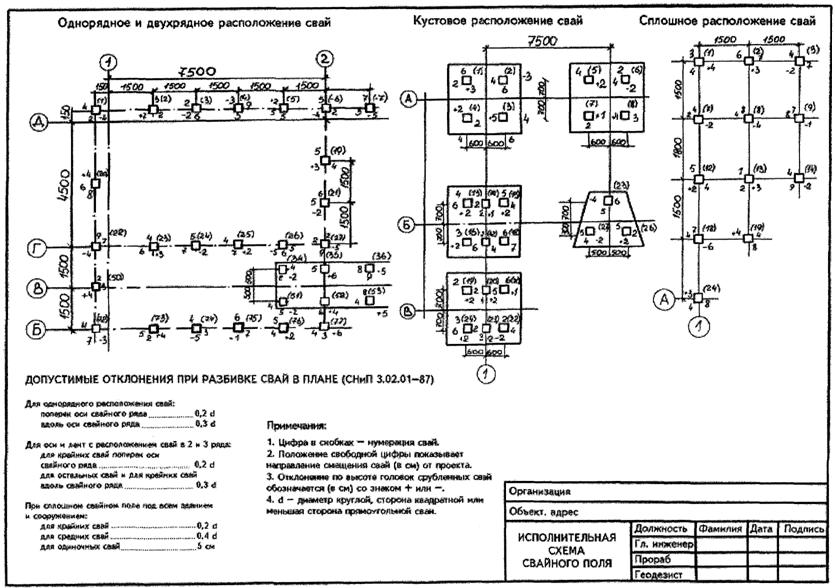

Пример оформления исполнительной геодезической схемы свайного поля

Приложение 21

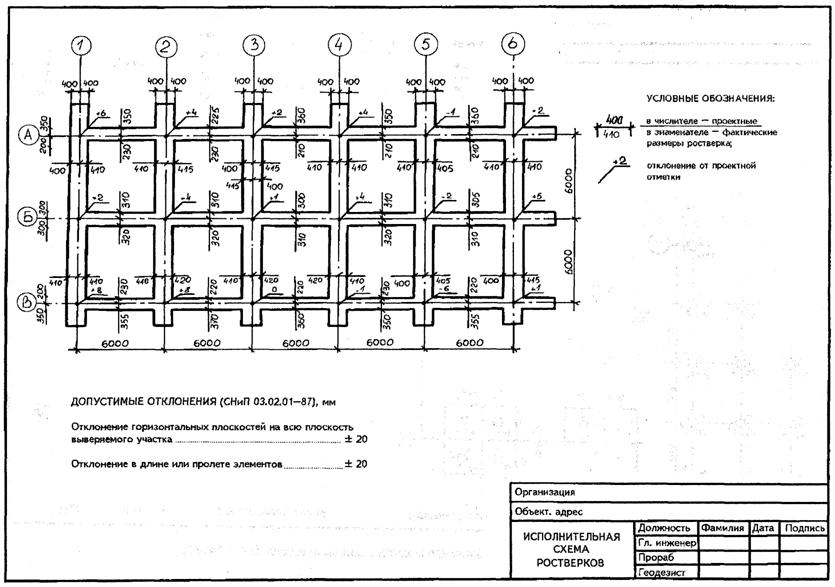

Пример оформления исполнительной геодезической схемы ростверков

Приложение 22

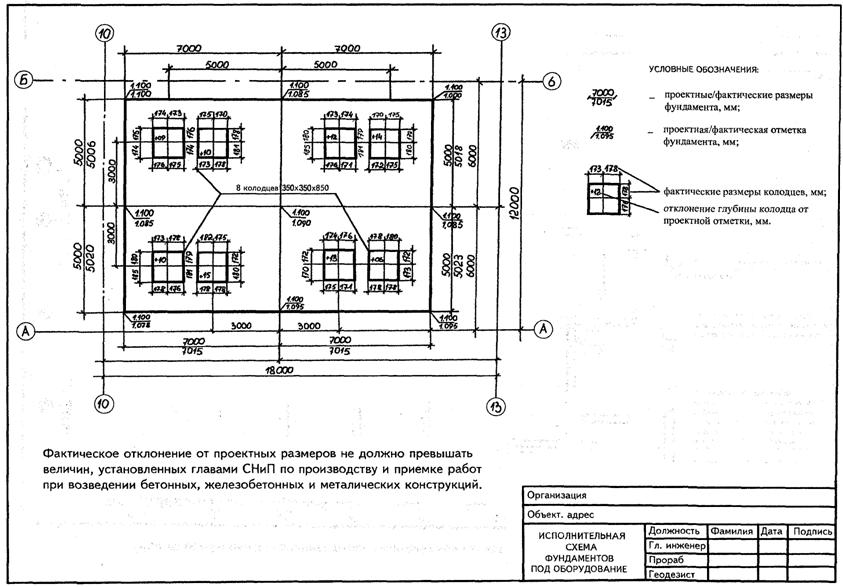

Пример оформления исполнительной геодезической схемы фундаментов под оборудование

Приложение 23

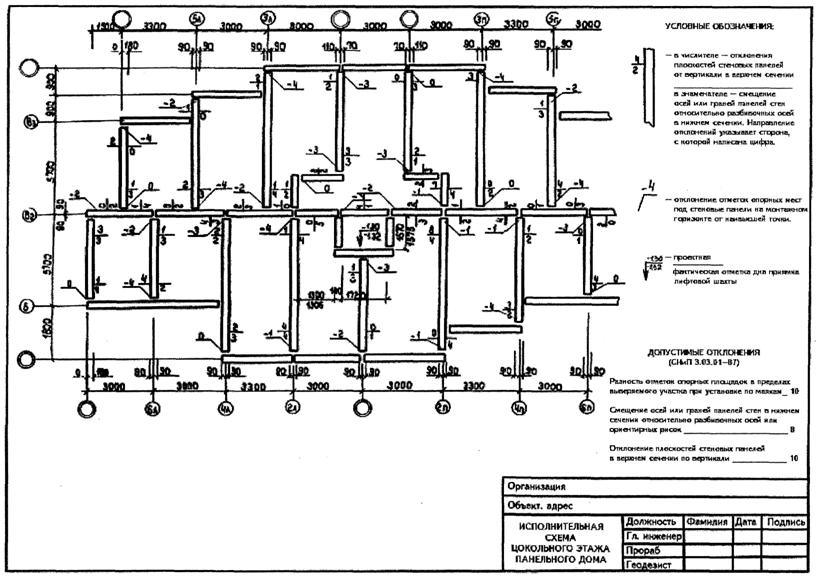

Пример оформления исполнительной геодезической схемы цокольного этажа панельного дома

Приложение 24

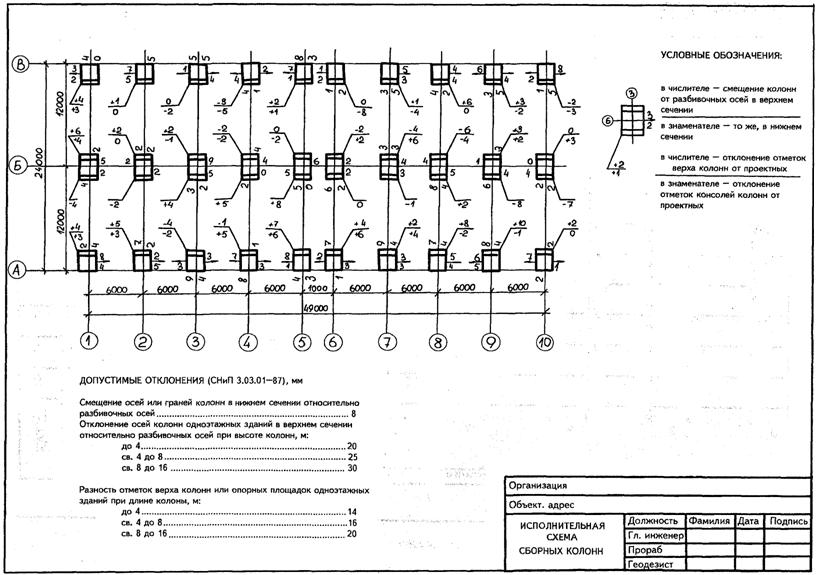

Пример оформления исполнительной геодезической схемы сборных колонн

Приложение 25

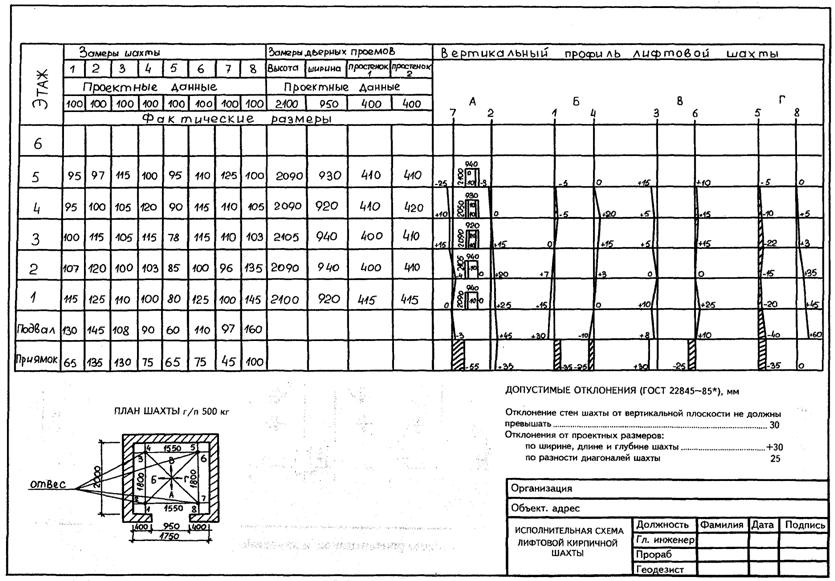

Пример оформления исполнительной геодезической схемы лифтовой кирпичной шахты

Приложение 26

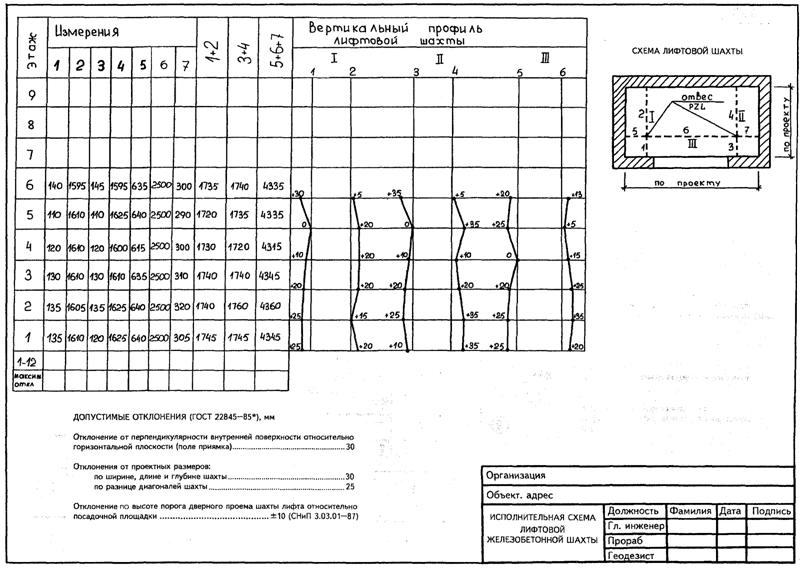

Пример оформления исполнительной геодезической схемы лифтовой железобетонной шахты

Приложение 27

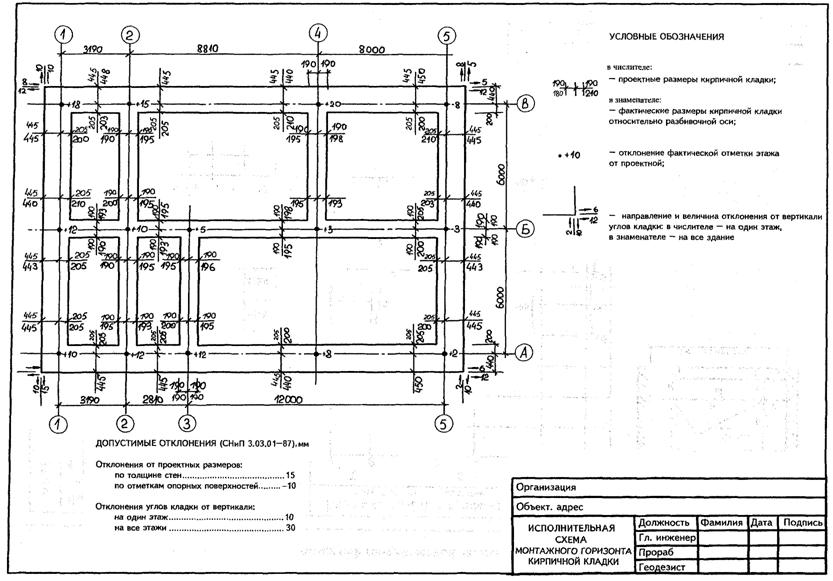

Пример оформления исполнительной геодезической схемы монтажного горизонта кирпичной кладки

Приложение 28

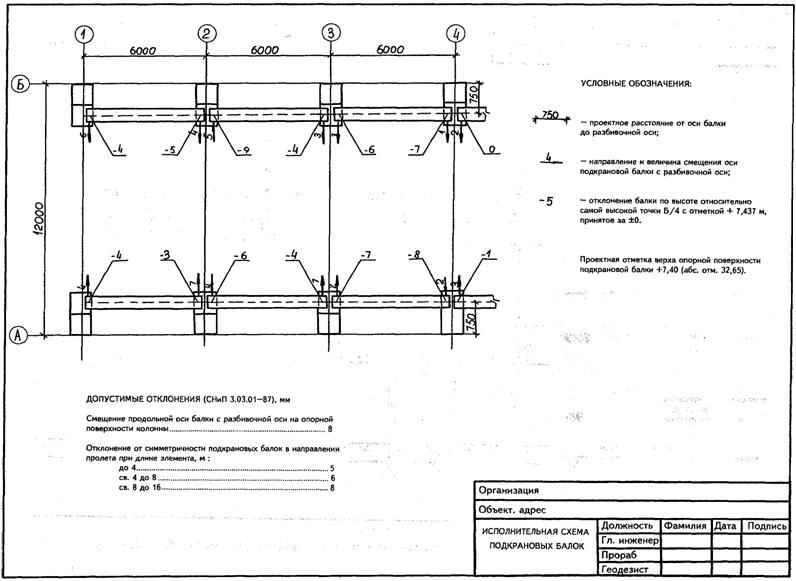

Пример оформления исполнительной геодезической схемы подкрановых балок

Приложение 29

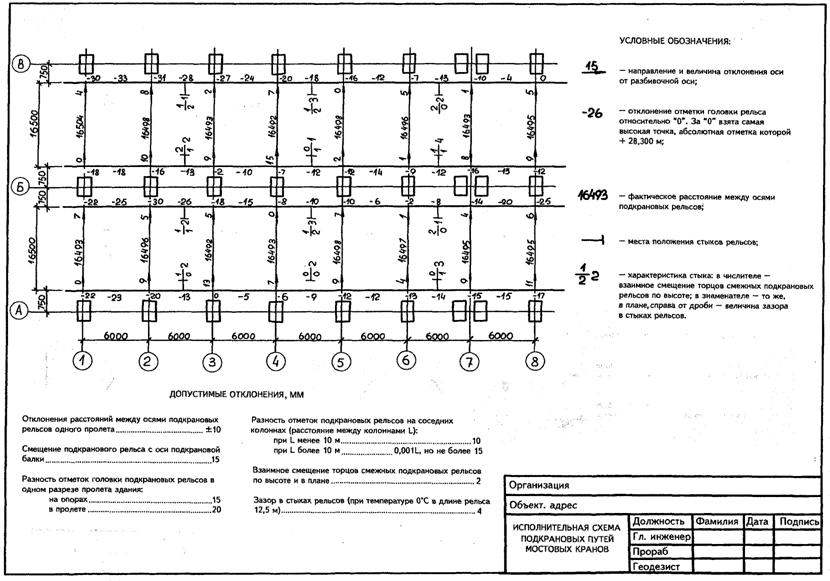

Пример оформления исполнительной геодезической схемы подкрановых путей мостовых кранов

Приложение 30

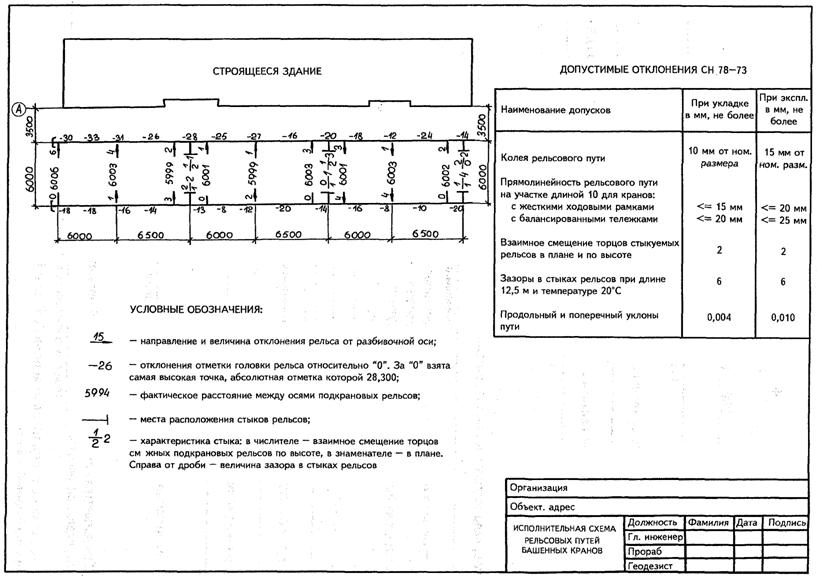

Пример оформления исполнительной геодезической схемы рельсовых путей башенных кранов

Приложение 31

АКТ
приемки-передачи результатов геодезических работ при строительстве зданий (сооружений)

(СНиП 3.01.03-84, приложение 13)

« »____________________200__г.
		(место составления)

Объект
	(наименование объекта строительства)

Комиссия в составе:

ответственного представителя строительно-монтажной организации, передающей работы

(фамилия, инициалы, должность)

ответственного представителя строительно-монтажной организации, принимающей работы

(фамилия, инициалы, должность)

рассмотрела представленную техническую документацию на выполненные геодезические работы (схемы геодезической разбивочной основы для строительства, внутренней разбивочной сети здания (сооружения), схемы исполнительных съемок, каталоги координат, отметок, ведомости и т. д.) при строительстве

(наименование объекта)

и произвела осмотр закрепленных на местности и здании знаков сети.

Предъявленные к приемке знаки разбивочной сети, их координаты, отметки, места установки и способы закрепления соответствуют представленной на них технической документации, и работы выполнены с соблюдением заданной точности построений и измерений. На основании изложенного комиссия считает, что ответственный представитель строительно-монтажной организации

(наименование организации)

сдал, а представитель строительно-монтажной организации

(наименование организации)
принял указанные выше работы по
(наименование объекта, отдельных частей зданий (сооружений)

Приложения:
	(чертежи, схемы, ведомости и т. д.)

Представитель строительно-монтажной организации,

передающей работы
	(подписи производителя работ, работника геодезической службы)

Представитель строительно-монтажной организации,

принимающей работы
	(подписи производителя работ, работника геодезической службы)

Приложение 32

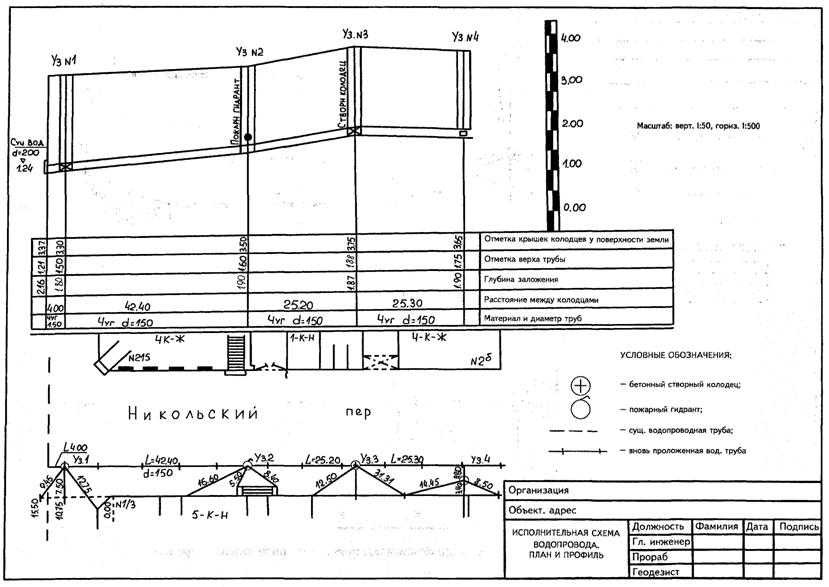

Пример оформления исполнительной геодезической схемы водопровода. План и профиль

Приложение 33

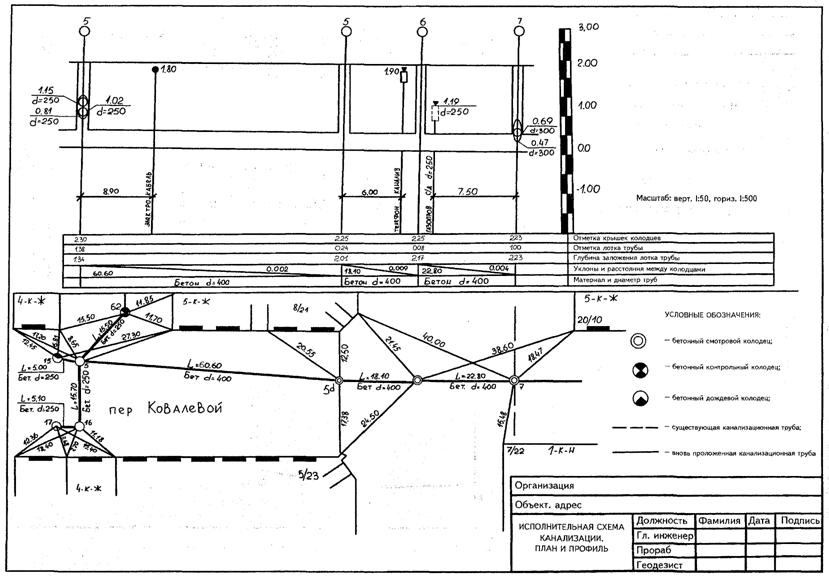

Пример оформления исполнительной геодезической схемы канализации. План и профиль

Приложение 34

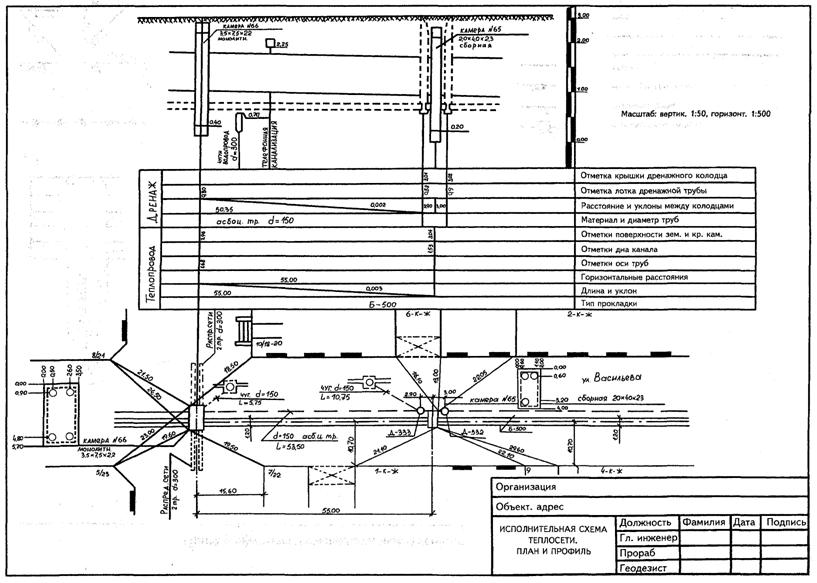

Пример оформления исполнительной геодезической схемы теплосети. План и профиль

Приложение 35

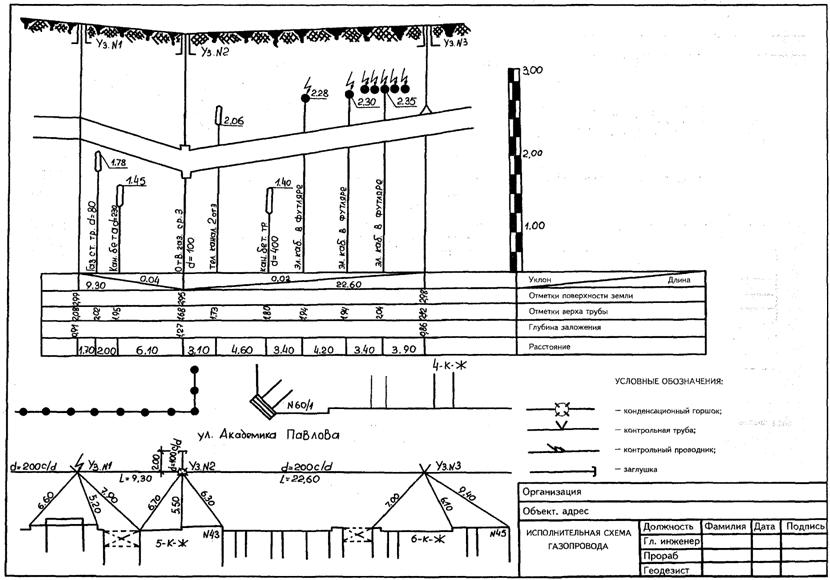

Пример оформления исполнительной геодезической схемы газопровода

Приложение 36

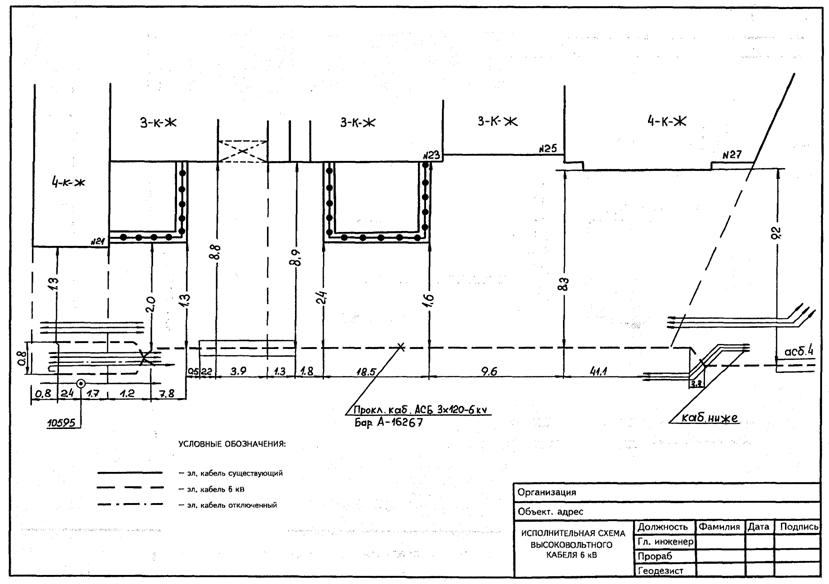

Пример оформления исполнительной геодезической схемы высоковольтного кабеля 6 кВ

Приложение 37

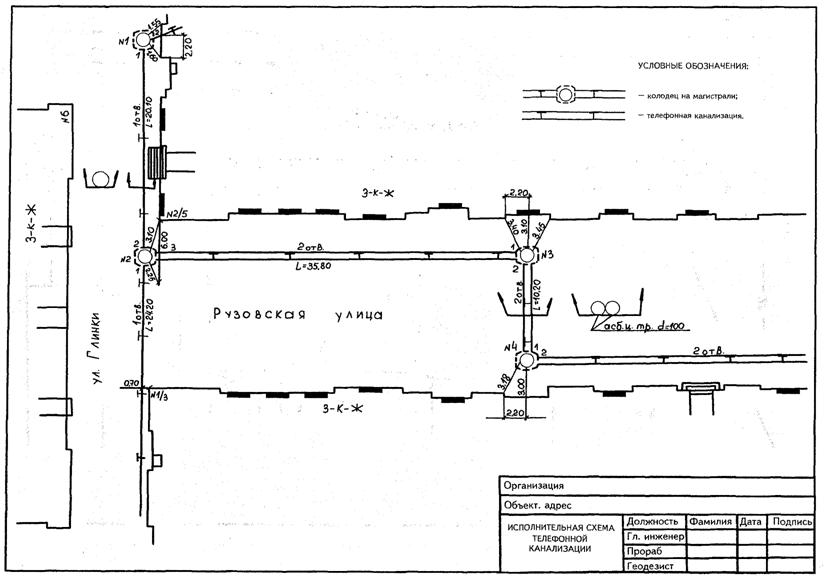

Пример оформления исполнительной геодезической схемы телефонной канализации

Приложение 38

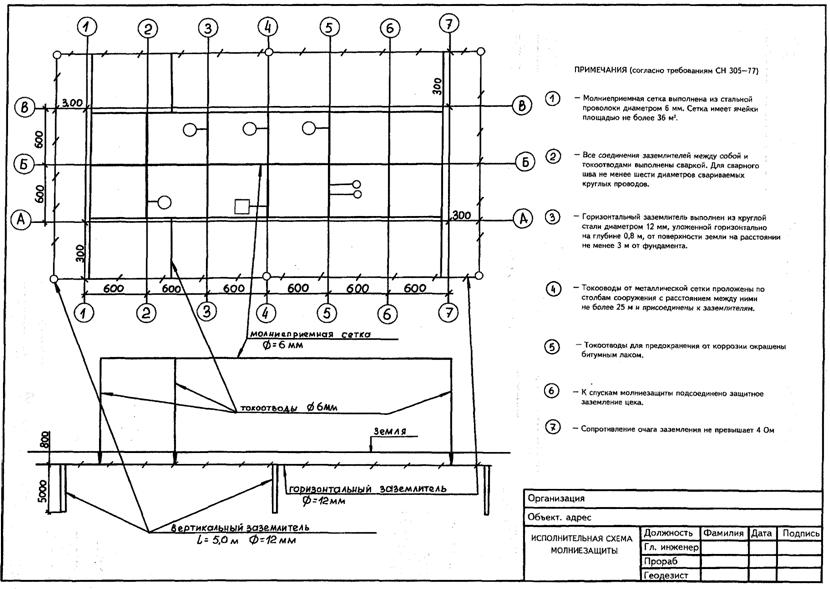

Пример оформления исполнительной геодезической схемы молниезащиты

Приложение 39

АКТ№_________
освидетельствования скрытых работ, выполненных на строительстве

(СНиП )

(наименование и место расположения объекта)

«___»_____________200__г.

Мы, нижеподписавшиеся,

Ответственный представитель исполнителя работ
(фамилия, инициалы, должность)
Ответственный представитель технического надзора
(фамилия, инициалы, должность)

а также лица, дополнительно участвующие в освидетельствовании:
(фамилия, инициалы, должность)
(фамилия, инициалы, должность)

произвели осмотр работ, выполненных
(наименование полрядчика (исполнителя работ))

и составили настоящий акт о нижеследующем:

1. К освидетельствованию предъявлены следующие работы
(наименование скрытых работ)
2. Работы выполнены по проектно-сметной документации
(наименование проемной организации, № чертежей, дата их составления
или идентификационные параметры эскиза или записи в журнале авторского надзора)
3. При выполнении работ применены
(наименование материалов, изделий со ссылкой на сертификаты или др. документы, подтверждающие качество)

Исполнителем работ предъявлены следующие дополнительные доказательства соответствия работ предъявляемым к ним требованиям, приложенные (не приложенные) к настоящему акту

(исполнительные схемы и чертежи, заключения лаборатории, и т. п.)

4. При выполнении работ отсутствуют (или допущены) отклонения от проектно-сметной документации

(при наличии отклонений указываются, кем согласованы, № чертежей и дата согласования)
5. Даты:	начала работ
	окончания работ

РЕШЕНИЕ КОМИССИИ:

Работы выполнены в соответствии с проектно-сметной документацией и требованиями действующих нормативных документов.

На основании изложенного разрешается производство последующих работ по устройству (монтажу)

(наименование работ и конструкции)

Ответственный представитель исполнителя работ (подрядчика)
	(подпись)
Ответственный представитель технического надзора
	(подпись)
Дополнительные участники: фамилия, инициалы
	(подпись)
фамилия, инициалы
	(подпись)

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ:

К НАСТОЯЩЕМУ АКТУ ПРИЛАГАЮТСЯ:

Приложение 40

ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСМОТРА ОТКРЫТЫХ РВОВ И КОТЛОВАНОВ

Акт осмотра открытых рвов и котлованов под фундаменты

г. Санкт-Петербург

« 06 » июля 200 4 г.

Мы, нижеподписавшиеся,

автор проекта (или его уполномоченный архитектор)
конструктор
представитель заказчика
главный инженер строительства
производитель работ
произвели осмотр рвов и котлованов для фундамента постройки	квартал 25, озеро Долгое
на земельном участке	корпус 44, 44Л	по ул.

причем оказалось:

1. Грунт на дне рвов соответствует (не соответствует) данным предварительных изысканий, а именно: порода, структура, примеси, плотность, влажность, химический состав, осадка дна от пяти сильных ударов.

2. Уровень грунтовых вод 0,8-1 м .

3. Планировочная отметка по проекту с подсыпкой или срезкой против существующей поверхности земли на участке ±0,2 м .

4. Глубина (от планировочной отметки, ширина рвов и котлованов) .

5. Принятое основание для фундаментов  супесь, песок ср. крупности Rо =0,8 кгс/см2 .

6. Мощность основания (по данным предварительных изысканий)  2-2,8 м .

7. Первоначально принято допускаемое давление на грунт   кг/см2 по утвержденному проекту  .

8. Фактически по осмотру рвов и котлованов устанавливается допускаемое давление 90 м на сваю .

9. Род фундаментов, принятый по проекту  свайные фундаменты .

10. При производстве земляных работ встречались (не встречались) препятствия (старые колодцы, сваи, фундаменты бывших зданий, выгребные ямы и т. п.).

11. Необходимость устройства искусственного основания или особого типа фундамента, не предусмотренного проектом, вызывается (не вызывается).

12. Дополнительные земляные работы требуются (не требуются) в количестве кубометров.

Комиссия признает, что выполненные земляные работы и принятое давление на грунт в 90 м на сваю  не вызывает опасения деформации здания по его возведении.

Автор проекта или его уполномоченный архитектор	Новиков С. Г.
	(подпись)
Представитель заказчика, инженер	Вешторт М. Э.
	(подпись)
Представитель проектной организации	Михайлов С. В.
	(подпись)
Производитель работ	Сямин Н. В.
	(подпись)

Приложение 41

ПРИМЕР ОФОРМЛЕНИЯ АКТА ОСВИДЕТЕЛЬСТВОВАНИЯ СКРЫТЫХ РАБОТ

Акт освидетельствования скрытых работ

Устройство песчаной подсыпки под фундаменты
(наименование работ)
выполненных в	Хоспис, Гражданский пр., квартал 16 Б
	(наименование и место расположения объекта)

« 21 » апреля 199 8 г.

Комиссия в составе:

Представителя строительно‑монтажной организации
, прораб
(фамилия, инициалы, должность)
представителя технического надзора заказчика
, инспектор
(фамилия, инициалы, должность)

представителя проектной организации (в случаях осуществления авторского надзора проектной организации в соответствии с требованиями СП )

(фамилия, инициалы, должность)
произвела осмотр работ, выполненных
Трест»
(наименование строительно-монтажной организации)

и составила настоящий акт о нижеследующем:
