Устройства передачи и приема сигналов избирательного вызова
1. Устройства передачи сигналов избирательного вызова
2. Приемники сигналов избирательного вызова
Учебный вопрос №1.
Устройства передачи сигналов избирательного вызова
В датчике тонального избирательного вызова (ДТИВ) аппаратуры типа ПДС и ПС образуются вызывные кодовые комбинации. ДТИВ включает в себя кнопочно-вызывное устройство, кодирующее устройство и генератор тональных частот, настраиваемый на любую из семи вызывных частот. Генератор перестраивается на нужную частоту контактами кодирующих реле, которые срабатывают при нажатии вызывных кнопок на кнопочном пульте. Направляемые в линию вызывные импульсы тональных частот усиливаются усилителем. Кодирующее устройство системы избирательной связи с тональным избирательным вызовом получило название датчика тонального избирательного вызова (ДТИВ). В зависимости от назначения и области использования ДТИВ выпускается в виде отдельного изделия, размещаемого на кнопочном пульте, или в виде панели, устанавливаемой на стойке. В последнем варианте вызывные кнопки располагаются на отдельном кнопочном пульте.
В аппаратуре дорожной распорядительной связи для передачи сигналов избирательного вызова к местным и удаленным абонентам используется вызывное устройство ДГП, состоящее из вызывного устройства ВУ ДГП и кнопочного пульта ДГП (КП ДГП). С помощью ВУ ДГП в канал ДРС могут посылаться два кодированных сигнала: для вызова удаленных абонентов (с помощью кода СК 2/5) и местных абонентов (двухчастотные модулированные сигналы).
Вызывное устройство ДГП состоит из генератора частот 430, 585, 795, 1080, 1470, 2000 Гц, генератора частот 25, 40, 60, 90 Гц, усилителя и реле, которые обеспечивают посылку вызывных сигналов при нажатии вызывных кнопок КП ДГП.
Первая цифра вызывной комбинации обозначает номер частоты генератора Гц, а вторая - номер частоты генератора 25-90 Гц. Частотам генератора Гц присвоены следующие номера: 2-430 Гц, 3-585 Гц, 4-795 Гц, 5-1080 Гц, 6-1470 Гц и 7-2000 Гц. Частотам генератора 25-90 Гц присвоены номера: 1-25 Гц, 2-40 Гц, 3-60 Гц и 4-90 Гц.
Первая цифра вызывной комбинации удаленного абонента обозначает номер первой вызывной частоты, вторая - номер второй частоты вызывной комбинации. Длительность первого вызывного импульса 0,7-1 с, второго - 1,4-2 с.
Местным абонентам присвоены следующие номера:
1 - междугородный коммутатор (частота 25 Гц);
2 - дежурный по отделению дороги (частота 40 Гц);
3 и 4 - другие местные абоненты (частоты 60 и 90 Гц).
Учебный вопрос №2
Приемники сигналов избирательного вызова
Система с тональным избирательным вызовом наряду с рядом достоинств обладает и существенным недостатком: вызывные частоты могут совпадать с разговорными, что приводит к нарушению работы приемников вызова. Поэтому к приемнику тонального избирательного вызова (ПТИВ) предъявляется дополнительное требование, связанное с его защитой от ложных срабатываний от разговорных токов. В схеме ПТИВ предусматриваются частотная и временная защиты.
Частотная защита заключается в следующем: частоты вызывного сигнала выбирают так, чтобы они как можно реже встречались в разговорной речи, а их третьи гармоники не совпадали бы с основными частотами; используют двухчастотный код; применяют в ПТИВ узкополосные фильтры, настроенные на вызывную частоту.
При организации временной защиты ПТИВ применяют следующие меры:
- вводят время замедления на срабатывание приемника, поэтому встречающиеся при передаче разговорных токов короткие импульсы вызывных частот не будут восприниматься приемником; время замедления выбирается равным 0,2 с;
- разделяют по времени процессы воздействия на приемник первого и второго вызывных импульсов. Сигналы второй вызывной частоты не будут восприняты приемником, а следовательно, не будет принят ложный вызывной сигнал, если предварительно приемник не принял первый вызывной импульс. Специальная схема выделения дает разрешение на прием второго вызывного импульса только после регистрации первого. Причем, если между поступлениями первого и второго вызывных импульсов появится временной интервал, то разрешающий сигнал из схемы выделения поступать не будет, что также предотвращает ложное срабатывание ПТИВ.
Выполнение в совокупности вышеперечисленных мер позволяет обеспечить устойчивую работу ПТИВ.
На рисунке 1и 2. представлены структурные схемы приемника тонального избирательного вызова: 1 - с LС-фильтром; 2 - с RС-фильтром.
Приемник тонального избирательного вызова входит в состав аппаратуры станционной связи. ПТИВ состоит из ограничителя амплитуды ОА входящего сигнала, резонансного усилителя РУ с электрическими фильтрами и дешифратора ДШ. Приемники ПТИВ могут включаться в различные точки группового канала, поэтому напряжения вызывных сигналов на входе приемников могут отличаться более, чем в 30 раз. Для стабилизации напряжения на входе ПТИВ включен ограничитель амплитуды ОА.
Резонансный усилитель РУ содержит усилитель У и электрические фильтры Ф1-ФЗ для выделения частот в соответствии с настройкой приемника на ту или иную вызывную комбинацию. Частоты первых импульсов индивидуального и группового вызовов выделяются соответственно фильтрами Ф1 и ФЗ, а частоты вторых импульсов - фильтром Ф2.
В приемнике ПТИВ с RС-фильтром (см. рис. 1) дешифратор ДШ содержит детекторы Д1-ДЗ, электронное реле ЭР1, электронный ключ ЭК, схему выделения СВ и реле Р. Электронный ключ и схема выделения образуют вместе второе электронное реле ЭР2. Дешифратор предназначен для декодирования кодовых комбинаций индивидуального, группового и циркулярного вызовов.
Ток первого импульса, выделенный фильтром Ф1, поступает сначала в детектор Д1, а после детектирования - на электронное реле ЭР1, которое срабатывает с некоторой задержкой (0,2 с). Эта задержка обеспечивает временную защиту от помех. Сработав, реле ЭР1 подает потенциал в ЭК, подготавливая его к пропусканию второго вызывного импульса. Последний, выделенный фильтром Ф2 и детектором ДЗ, поступает в ЭК и через него - в схему выделения сигнала. Срабатывает реле Р с некоторым замедлением. Так как после окончания приема первого вызывного импульса напряжение на выходе реле ЭР1 отсутствует, для того, чтобы ЭК не закрылся, из схемы выделения СВ в течение приема второго импульса на вход реле ЭР1 подается сигнал блокировки. Этот сигнал поддерживает реле ЭР1 в открытом состоянии до окончания поступления второго импульса. При приеме второго импульса срабатывает реле Р и работает звонок. По окончании приема второго импульса схема выделения СВ выключает реле ЭР1. Это реле закрывается и запирает электронный ключ ЭК. Реле Р благодаря замедлению на отпускание продолжает еще некоторое время работать, удлиняя время работы звонка.
Начиная с 1982 г. выпускаются модернизированные промежуточные пункты ППС, в приемниках избирательного вызова которых фильтры LС заменены на фильтры RС. RС-фильтры обеспечивают более высокую защищенность от влияния соседней вызывной частоты: не менее 26 дБ при разносе частот в 120 Гц. Исходя из этого был принят частотный ряд в новой системе избирательного вызова кодом СК 2/11. Основу RС-фильтра составляет пассивный мост Вина типа RС, включенный в цепь положительной обратной связи усилителя, представляющий собой недовозбужденный RС-генератор.

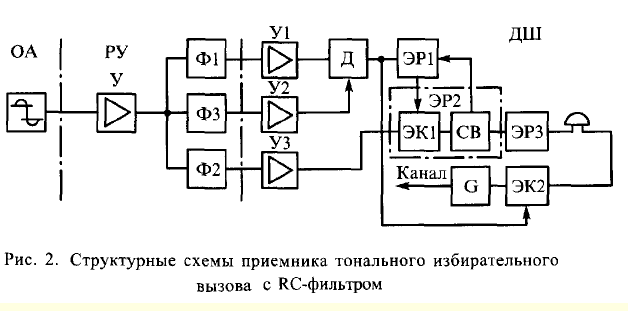

Замена LС-резонансных контуров, имеющих значительно большее сопротивление, на RС (см. рис. 2) потребовала установки усилителей У1-УЗ на выходе фильтров. Кроме того, изменена схема контроля приема вызова: на входе звонка включен электронный ключ ЭК2, который открывается при работе звонка и подает питание на генератор G, посылающий в канал сигнал контроля частотой 1600 Гц. При поступлении группового или циркулярного вызова сигнал с выхода ФЗ через У2 и Д подается в фиксатор первого импульса ЭР1 и одновременно - в ЭК2, предотвращая работу звонка на время примерно 2 с во избежание передачи сигнала контроля работы звонка, что особенно важно при циркулярном вызове.
Проанализируем работу дешифраторов приемников тонального избирательного вызова. Дешифратор сигналов тонального избирательного вызова состоит из фиксаторов Ф1, Ф2 на основе LС - или RС-контуров и реле ЭР1, ЭР2 (рис. 3).
Контур Ф1 настроен на частоту резонанса fi, а контур Ф2 - f2. При поступлении сигнала частотой fi на контуре Ф1 возникает резонансное напряжение U0, а на контуре Ф2 - напряжение U2. Тогда значение напряжения надежного срабатывания (Uсхср) и несрабатывания (Uсхн) фиксатора Ф1 равно:
Uсхср = Uср Kср и Uсхн = Uср / Uн (2)
где Uср - напряжение срабатывания фиксатора;
Kн > 1, Kср > 1- соответственно коэффициенты надежности на несрабатывание и срабатывание фиксатора.

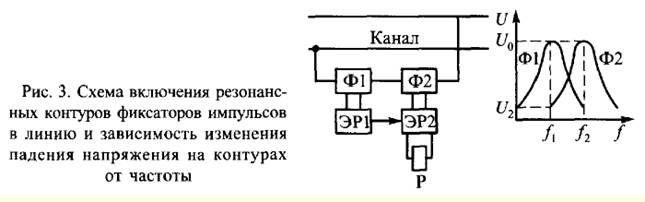

На рисунке 3 представлена схема включения резонансных контуров фиксаторов импульсов в линию и зависимость изменения падения напряжения на контурах от частоты.
Для надежности действия дешифратора ПТИВ необходимо выполнение двух условий:
U0 > Uсхср и U2 < Uсхн (3)
Из выражений (2) и (3) имеем
Kср Kн = U0 / U2 (4)
Выражение (4) позволяет определить условия работы фиксаторов по заданным значениям Kср и Kн
Во избежание ложного срабатывания дешифратора от разговорных токов вводится замедление на срабатывание его исполнительных элементов. Если время замедления на срабатывание tзам будет превышать длительность слога речи tсл, т. е. tзам > tсл ≈ 0,01 с, то даже при поступлении на вход резонансного контура (электрического фильтра) напряжения разговорного тока, совпадающего по частоте с настройкой контура, ложного срабатывания дешифратора не произойдет.
