VESBO – CONCEALED CISTERN
EasyFIT
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИ
ВСТРОЕННОГО РЕЗЕРВУАРА
Уважаемый друг ГРЕЗ,
Предоставляем вашему вниманию инструкцию по установке и эксплуатации товара, выбранного вами.
-В точке продажи, примите приобретенный вами товар после детальной проверки вспомогательных материалов, которые поставляются вместе с товаром.
- Просим внимательно прочитать эту инструкцию перед установкой аппарата и сохранить ее дальнейшего использования
1. ВОПРОСЫ, НА КОТОРЫЕ НУЖНО ОБРАТИТЬ ВНИМАНИЕ В ПРОЦЕССЕ УСТАНОВКИ;
1-1. Изучите инструкцию по установке и эксплуатации перед установкой аппарата.
1-2. В процессе установки используйте вспомогательные материалы, поставляемые вместе с товаром или иные рекомендуемые материалы.
1-3. Способ монтаж приобретенного вами продукта приведен в буклете.
1-4. Внимательно изучите случаи, которые не входят в охват гарантии (пункт 2).
1-5. В системе (в сети) должен быть использован фильтр.
2. ГАРАНТИЯ НЕ ОХВАТЫВАЕТ СЛЕДУЮЩИЕ СЛУЧАИ;
2-1. Аварии, возникшие в результате того, то давление воды в сети вышло за предел диапазона от 0,2 до 10 бар,
2-2. Повреждения, возникшие в результате попадания в емкость резервуара инородных предметов (строительные растворы, известь, ткани, полотенца, бумажные полотенца, окурки и т. д.) или материалов для чистки, содержащих едкие химические вещества,
2-3. Повреждения, возникшие в результате использования продукта для целей вне его предназначения, или из за использования в процессе установки вспомогательных материалов, не поставленных вместе с товаром или не рекомендованные нами.
2-4. Несанкционированная неправильная установка, техническое обслуживание, ремонт и демонтаж из-за неисправностей,
2-5. Повреждения. Которые могут возникнуть из за осадков, грязи и посторонних материалов в сети,
2-6. Поломки пластиковых деталей в результате чрезмерного давления,
2-7. Повреждения, возникшие в результате неадекватной защиты товара после сдачи потребителю (клиенту), до его установки, повреждения поверхности твердыми или острыми предметами, в результате контакта со спиртом, скипидаром, растворителями или ацетоном,
2-8. Гарантия не распространяется на повреждения, которые возникают в результате любой резки, сверления, покраски аппарата.
-9. Гарантия не распространяется на повреждения, которые возникают вследствие ударов во время транспортировки и использования.
2-10. Гарантия не распространяется на повреждения, возникшие в результате очистки панели управления твердыми инструментами (проволоки, твердые губки и т. д. ...) или чистящими средствами, содержащими кислоты или абразивный порошок (отбеливатель, соль, спирт, порошковые моющие средства и т. д. ...).
3. УСЛОВИЯ ГАРАНТИИ;
3-1.Гарантийный срок начинается с даты поставки и составляет 5 лет, за исключением уплотнений.
3-2. Гарантия охватывает все части изделия. (За исключением случаев, которые указаны в статье 2).
3-3. В случае неисправности в течение гарантийного периода, время, прошедшее до ремонта, будет добавлено к гарантийному сроку. Срок для ремонта изделия, не более 30 рабочих дней. Указанный срок начинается с даты уведомления станции технического обслуживания изделия, или при отсутствии станции технического обслуживания, уведомления агента, представителя или производителя. В случае невозможности отремонтировать неисправность в течение 15 рабочих дней, производитель продукта обязан предоставить потребителю для использования другое изделие с подобными характеристиками до завершения ремонта.
3-4.В случае повреждения изделия в течении гарантийного срока, из за производственных дефектов или дефектов в материалах изготовления, ремонт будет выполнен без оплаты труда и стоимости замененных частей потребителем.
3-5. Несмотря на того, что потребитель воспользовался своим правом на ремонт изделия;
- Если в течении гарантийного срока одна и та же неисправность повторяется более двух раз в течении одного года с момента доставки потребителю или в изделии появились более четырех неисправностей в течение одного года, или различные сбои происходят более чем в шести раз в течении гарантийного срока и наряду с этим, появившиеся неисправности препятствуют непрерывное использование изделия;
- В случае превышения максимального срока для ремонта,
- Если станция технического обслуживания изделия, или при отсутствии станции технического обслуживания, агент, дистрибьютор, агент, представитель, импортер или производитель не сможет устранить неисправность; об этом составляется отчет, после чего изделие потребителя подлежит бесплатной замене или потребителю может быть сделана скидка (возврат денег) в соответствующем размере.
3-6. Гарантия не распространяется на неисправности, вытекающие из за неправильной установки изделия, без соблюдения инструкций по установке и использованию. Ситуации, которые не покрывается гарантией, указаны выше.
3-7. По проблемам, которые могут возникнуть в связи с гарантийным сертификатом, обратитесь Генеральному Управлению по защите потребителей и конкуренции при Министерстве промышленности и торговли и / или Арбитражному суду по потребительским вопросам в провинциях / районах.
4. УСТАНОВКА ;
|

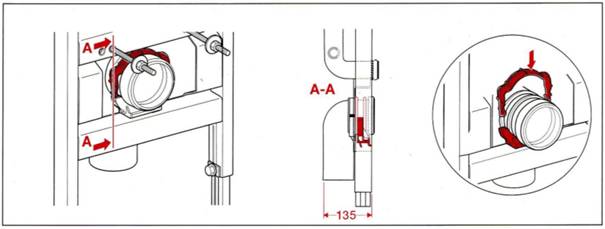

4-1. Положите зажим в его гнездо и оттолкните вперед, до установки задней скобки зажима на его место.
4-1a. Прикрепите колено для сточной воды к зажиму.
4-1b. Закрепите колено для сточной воды к зажиму с помощью зажимного круга.
|

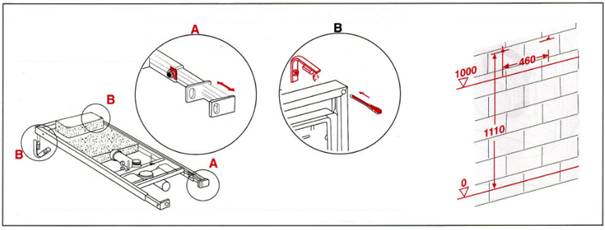

4-2. Отрегулируйте высоту установки.
4-2а. Если резервуар должен быть установлен на стену, отметьте места для размещена резервуара.
|

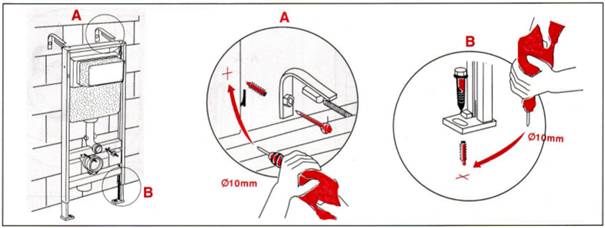

4-3. Прикрепите резервуар к стене и полу.
! Винты и дюбели, входящие в комплект поставки, предназначены для пустотелых кирпичей. На бетонных стенах и стенах Ytong нужно использовать соответствующие винты и дюбели.
|
|
4-4. Если резервуар будет прикреплен к металлическим профилям, на соответствующих местах прикрепите винту к резервуару. (Рекомендуемая длина винтов приблизительно 300 мм)
4-5. Завинтите винтовые шпильки для прикрепления унитаза.
|

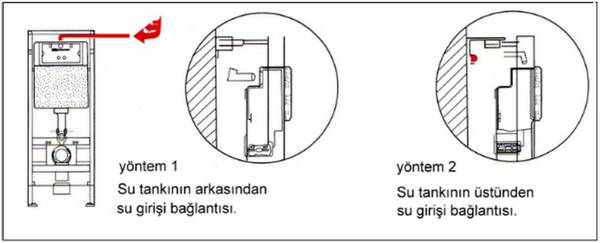

Способ 1 Подключение воды сзади резервуара для воды
Способ 2 Подключение воды с верхней стороны резервуара для воды
4-6. Подключение встроенного резервуара к сети водоснабжения выполняется так, как показано на рисунке, выбрав одного из двух различных вариантов.
4-7. Сделайте штукатурку, гипсовое или керамическое покрытие.
|

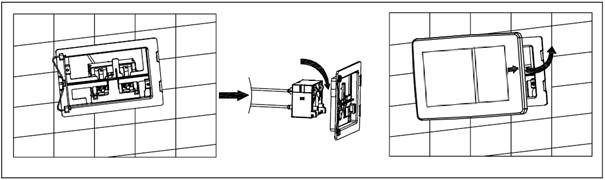

4-8. Установите панель для управления на ее место.
|
|

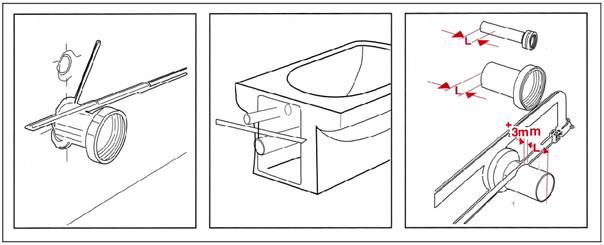

4-9. Установите трубы удлинения линий водоснабжения и канализации на их места. Расположите линейку на стену и начертайте линию на трубу.
4-10. Прикрепите трубы к унитазу, положите линейку на задний край унитаза и начертайте линию. Расстояние между обеими линиями – это расстояние "L". Концы труб отрежьте по размеру "L +3 мм"..
|
|

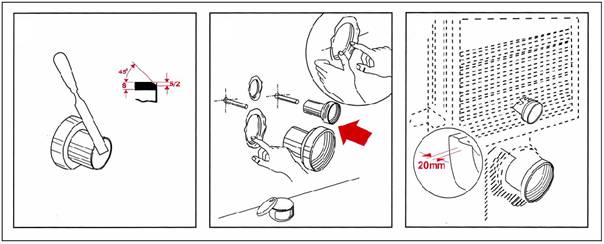

4-11. Очистите концы труб.
4-12. Положите унитаз на его место и измерьте размер необходимых шпилек. Шпильки должны выступать на 20 мм над туалетом. Лишнюю часть отрежьте.
|

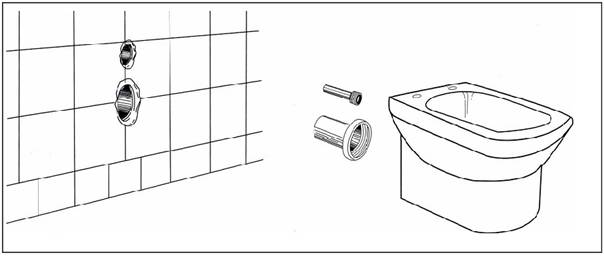

4-13. Установите унитаз на его место.
! Унитаз должен располагаться на пластиковые шпильки.
5. СЕРВИС

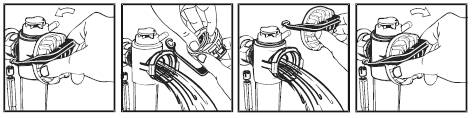

5-1. Замена прокладок:
Закройте промежуточный кран. Удалите головку, так как показано на рисунке. Снимите прокладку.
Закрывая и открывая поток воды, очистите грязь, которая может быть накоплена на корпусе клапана.
Установите прокладку и головку к корпусу.
РЕСПУБЛИКА ТУРЦИЯ
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
ГЕНЕРАЛЬНОЕ УПРАВЛЕНИЕ ПО ЗАЩИТЕ ПОТРЕБИТЕЛЕЙ И КОНКУРЕНЦИИ
ГАРАНТИЙНЫЙ СЕРТИФИКАТ
Дата выдачи и номер сертификата: 03.05.20
Срок действия сертификата: 03.05.2013
Разрешение на использование данного документа выдано Генеральным Управлением По Защите Потребителей И Конкуренции при Министерстве Промышленности и Торговли Республики Турции, на основе закона № 000 о защите прав потребителей и Регламента о Принципах Приложении Гарантийных Сертификатов, разработанного на основании этого закона.
Данные о Фиме - поставщике:
От имени министра
Сезер ТУРХАН
Зам. Генерального Директора
Документ с
электронной подписью
Достоверность данного документа может быть проверена на сайте: www. sanayi. gpov. tr
