конструктор предназначен для изучения основ радиоэлектроники

позволяет собирать неограниченное количество электрических и радиоэлектронных схем

может быть полезен в школе на уроках физики при изучении электричества

в училищах, техникумах и институтах

при изучении электротехники, радиоэлектроники

разработал воспитанник станции юных техников

учащийся МОУ №13 Шкляев Андрей

руководитель ПДО

ВОЛГОДОНСК 2011

ВВЕДЕНИЕ

Главной целью моей работы моей работы является разработка и создание такого конструктора, который позволит не только мне, но любому ребенку не только изучить основы робототехники, но и собрать реального робота на уровне конструктора LEGO

Мой конструктор относится к классу современных так называемых «умных устройств» или интеллект-машин. На его базе можно собрать неограниченное количество работоспособных схем и радиоэлектронных устройств.

Так как конструктор имеет блочно-модульную структуру, то каждый блок является завершенным и работоспособных устройством, то есть выполняет определенную функцию, например

·  первый модуль может производить различного рода световые эффекты

·  второй модуль может производить различного рода звуковые эффекты в том числе и речевого типа

·  третий модуль может являться источником питания

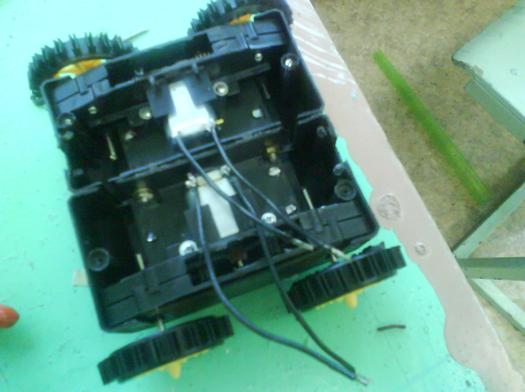

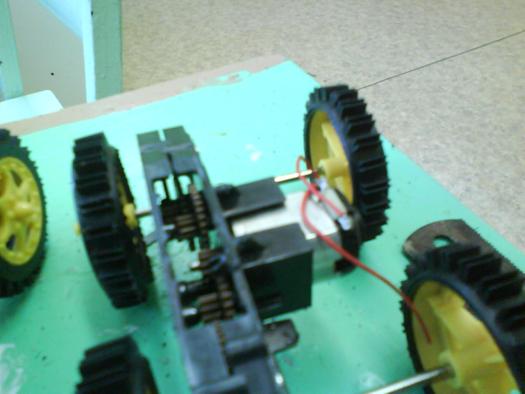

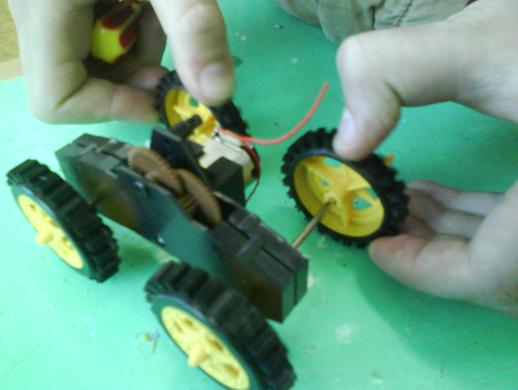

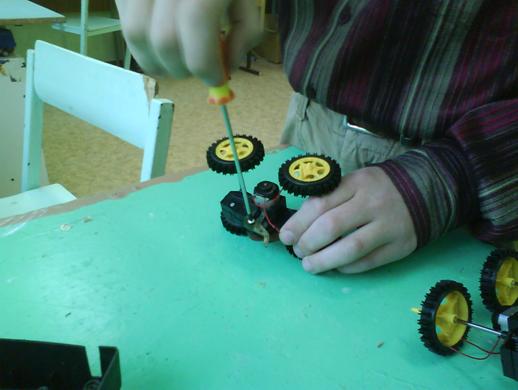

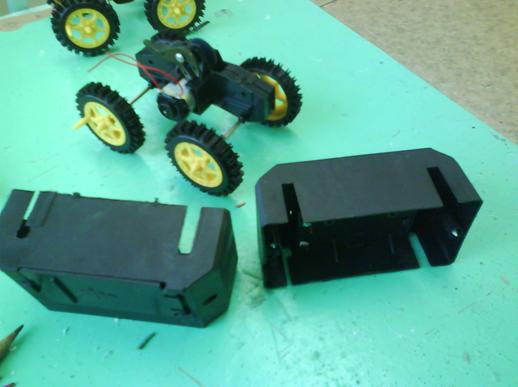

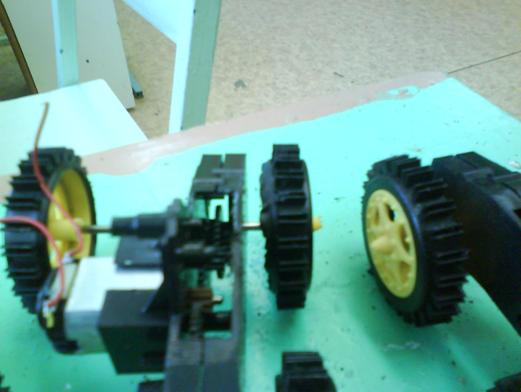

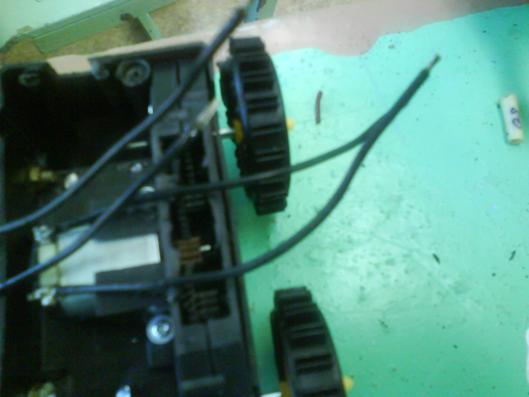

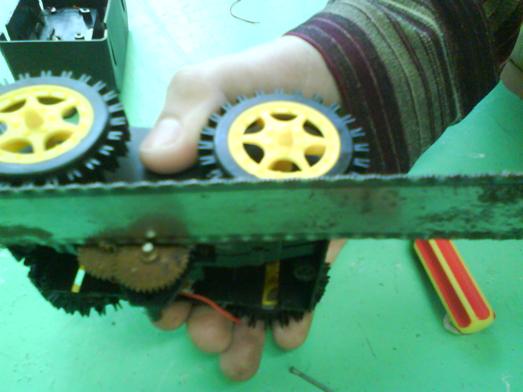

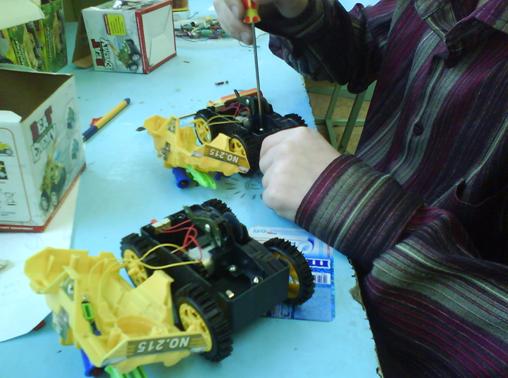

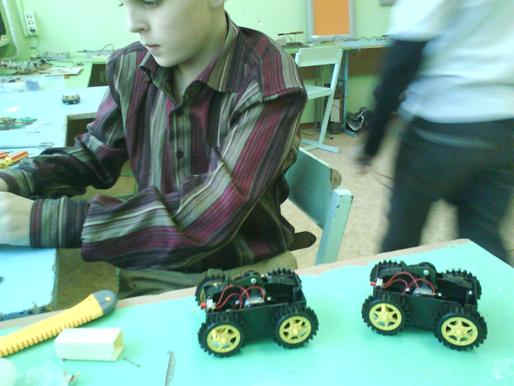

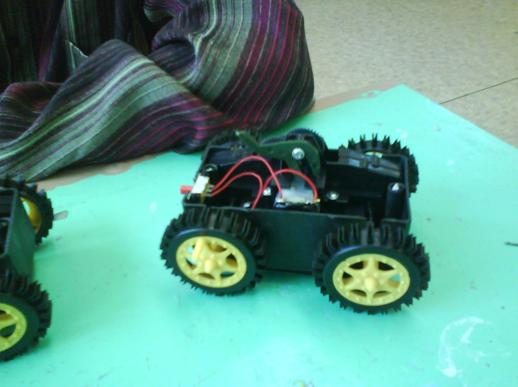

·  на четвертом модуле может быть смонтировано колесное или гусеничное шасси

·  на пятом манипулятор

·  и т. д.

Собранные модули можно соединять между собой как горизонтально, так и вертикально, кроме того, они могут быть использованы для других макетов, стендов и устройств.

СЮТ 2011

СХЕМЫ ДЛЯ ВЫПОЛНЕНИЯ НА МАКЕТНОЙ ПЛАТЕ №1

предназначены для изучения основ радиоэлектроники

СЮТ 2011

краткие сведения из теории

необходимые для понимания работы радиоэлектронных устройств

Электричество – это совокупность физических и химических процессов, самопроизвольно происходящих в природе.

Радиоэлектроника - это наука о практическом применении человеком этих процессов в технических устройствах.

Электрический провод – это одножильная или многожильная проволока, покрытая или непокрытая изоляцией, её сопротивление равно нулю.

Резистор – ограничивает ток в электрической цепи

Конденсатор – накапливает электрическую энергию и сохраняет ее некоторое время

Транзистор – управляет электрическим током в электрической цепи

Батарейка - является источником электрического тока

Несимметричный мультивибратор – это электронное устройство, предназначенное для выработки импульсов.

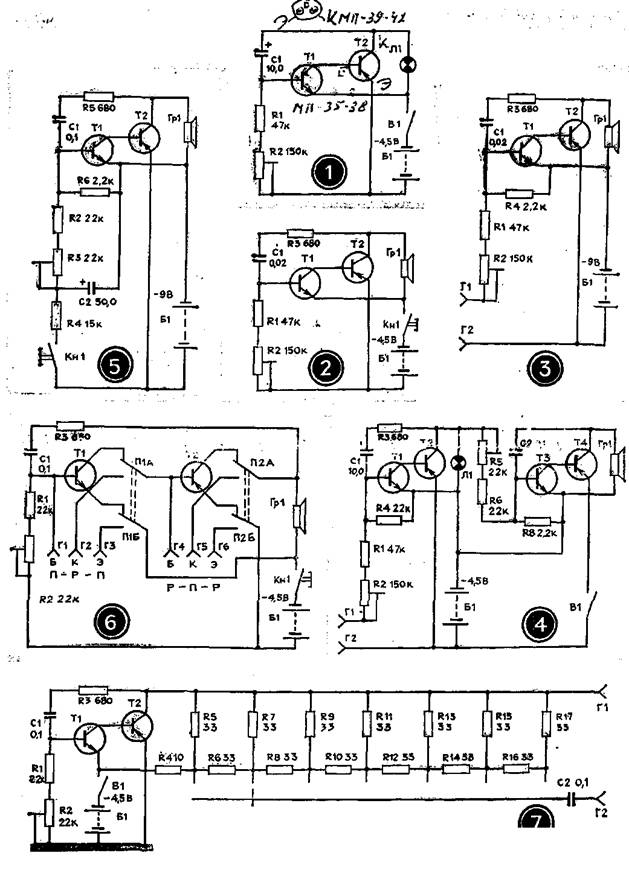

Электрическая схема несимметричного мультивибратора

Описание работы несимметричного мультивибратора Нагрузкой несимметричного мультивибратора собранного на транзисторах VD1 (МП 35-38) и VD2 (МП 39-42) (Т1 и Т2) служит лампа ( светодиод VD3). Частота повторения импульсов зависит от емкости конденсатора С1 и величины резисторов R1 и R2. Резистор R1 ограничивает максимальную частоту повторения импульсов. Резистором R2 можно плавно менять их частоту.

			1						1						1
			2						2						2
			3						3						3
			4						4						4
			5						5						5
			6						6						6
			7						7						7
			8						8						8
			9						9						9
			10						10						10
			11						11					11
			12						12						12

Монтажная (сборочная) схема несимметричного мультивибратора собранного на макетной плате №1

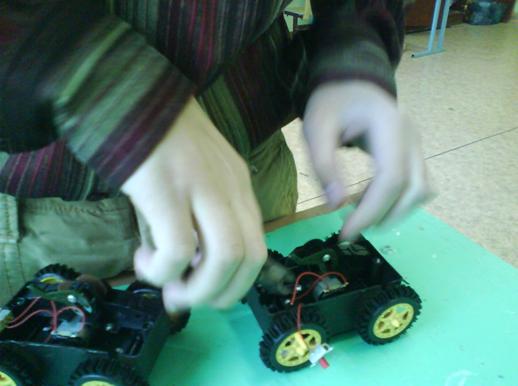

Последовательность разработки интеллект-конструктора второго поколения
