Портативная радиостанция личного пользования

Симплексная радиостанция личного пользования предназначена для ведения двусторонней связи с однотипной радиостанцией в диапазоне 26—27 МГц с узкополосной частотной модуляцией.

Технические характеристики:

• напряжение питания....................................................................9 В;

• вес...............................................................................................0,3 кг;

• габариты........................................................................170x75x20 мм;

• антенна спиральная длиной......................................................16 см;

• дальность связи на открытой местности...................................5 км;

• дальность связи городе............................................1,5 км;

• ток потребления в режиме приема.............................................8мА;

• чувствительность приемника при отношении с/ш 3:1...........0,3 мкВ;

• избирательность по соседнему каналу.....................................40 дБ;

• избирательность по зеркальному каналу.................................30 дБ;

• ток потребления в режиме передачи........................................90 мА;

• выходная мощность передатчика (на нагрузке 50 Ом).....мВт;

• стабилизация частоты.......................................................... кварцевая;

• промежуточная частота............................................................465 кГц;

• модуляция....................узкополосная, частотная, с девиацией 3 кГц.

Принципиальная схема радиостанции приведена на рис. 1. При­емник радиостанции собран по супергетеродинной схеме с про­межуточной частотой 465 кГц и выполнен, в основном, на инте­гральных схемах серии К174.

Сигнал с антенны WA1 через соединитель XS1, переключатель «прием-передача» SB2 (показан в положении «прием») и катушку связи L1 поступает на входной контур L2, C2 усилителя радиочасто­ты, собранного на двухзатворном полевом транзисторе VT3, кото­рый обеспечивает высокое входное сопротивление и стабильное усиление сигнала. Резистор R8 ограничивает потребляемый ток до минимально возможного. Усиленный сигнал рабочей частоты вы­деляется в контуре L3, C8 и через катушку связи L4 поступает на преобразователь частоты, собранный на микросхеме DA1 типа К174ХА26.

Гетеродин приемника выполнен на этой же микросхеме по схеме со стабилизацией частоты кварцевым резонатором ZQ1 (26,785 МГц). Частота резонатора выбирается ниже рабочей частоты передатчика на 465 кГц. С вывода 16 микросхемы DA1 демодулированный сигнал низкой частоты поступает на усилитель низкой частоты, выполненный на микросхеме DA2 К174УН4А, и далее — на динамическую головку ВА1. Шумоподавитель выполнен на той же микросхеме DA1 и включается выключателем SA2. Шумопода­витель работает при уровнях сигнала, начиная с 10 мкВ.

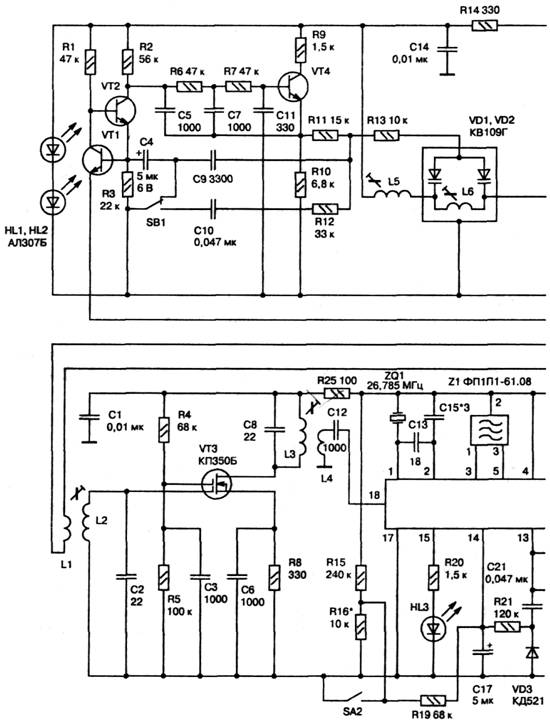

Рис.1 Принципиальная схема радиостанции

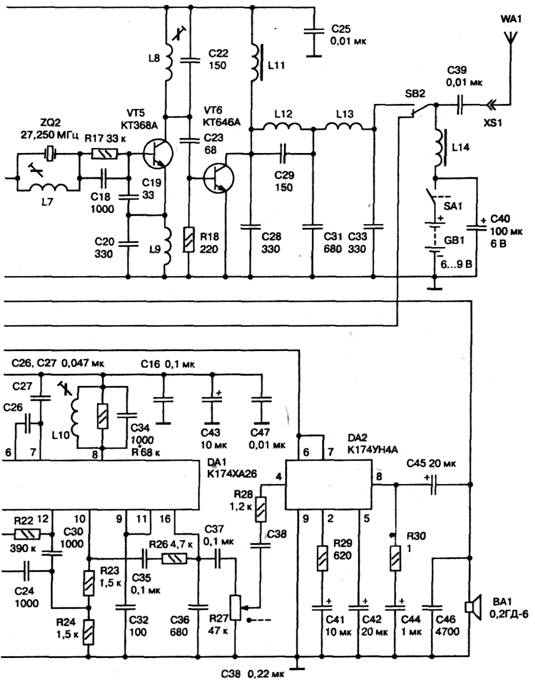

Рис.1 Принципиальная схема радиостанции (продолжение)

Передатчик радиостанции выполнен полностью на транзисторах. Сигнал с микрофона, в качестве которого используется динамическая головка ВА1, подается на эмиттер транзистора VT1. На транзисторах VT1, VT2 собран микрофонный усилитель-ограничитель. С коллек­тора транзистора VT2 усиленный сигнал поступает на фильтр ниж­них частот с частотой среза 2—2,5 кГц, выполненный на транзисто­ре VT4. Узел на транзисторах VT1, VT2, VT4 при переключении кнопки SB1 в нижнее положение работает как генератор синусои­дального сигнала с частотой 1,5—2 кГц, что позволяет осуществлять тональный вызов корреспондента. На схеме положение кнопки SB1 соответствует усилению сигнала микрофона.

Сигнал низкой частоты через резистор R13 поступает на варикапы VD1, VD2 и осуществляет частотную модуляцию задающего гене­ратора, который собран на транзисторе VT5. Его частота стабили­зирована кварцевым резонатором ZQ2 на 27,250 МГц. Возбужда­ется кварцевый резонатор на третьей механической гармонике. Катушка L7 компенсирует статическую емкость кварца. Катушки L5 и L6 служат для точной установки рабочей частоты и девиации соответственно. Контур L9, C20 настроен на первую гармонику кварцевого резонатора и предотвращает его возбуждение на этой частоте. Сигнал с рабочей частотой выделяется на контуре L8, C22 и через конденсатор С23 поступает на базу оконечного каскада, собранного на транзисторе VT6.

Оконечный каскад работает в режиме класса С, что обеспечивает довольно высокий КПД. Усиленный сигнал через фильтр C28, L12, C29, C31, L13, C33, кнопку коммутатора «прием-передача» SB2 и со­единитель XS1 поступает в антенну WA1.

Питание радиостанции через дроссель L14 подается на кнопку SB2, которая переключает питание при переходе с приема на передачу.

Печатаная плата радиостанции (рис. 2) выполнена из двухсторон­него фольгированного стеклотекстолита, причем фольга со стороны установки элементов сохранена полностью и удаляется методом зенковки лишь под выводами, не соединенными с общим проводом. Размеры печатной платы 165x65 мм.

В радиостанции все резисторы — типа МЛТ-0,125. Переменный резистор R27 — с выключателем питания SA1 типа СП3-4гМ. Электролитические конденсаторы типов К50-6, К50-16, К50-35 — на рабочее напряжение 6—16 В, остальные конденсаторы — типов КМ-4, КМ-5, КМ-6, К10-7в, К10-17б; головка динамическая — 0,2ГД-6; соединитель XS1 типа СР50-73Ф; кнопки SB1, SB2 — МПЗ-1; светодиоды HL1, HL2 — АЛ307БМ, транзисторы VT1, VT2, VT4, VT7, VT9 — КТ315Г, VT3 — КП350Б, VT5 — КТ368А, VT6 — КТ646А, VT8 — КТ361Б.

Катушки LI, L2, L3, L4, L5, L6, L8 намотаны на каркасах диаметром 5 мм с подстроечными сердечниками СБ-9, катушка L1 намотана поверх L2, a L4 — поверх L3, Катушки L9, L12, L13 — бескаркас­ные — намотаны на оправке диаметром 3 мм. Катушка L10 намо­тана на сердечнике СБ-9. Катушки L7, L11, L14 намотаны на ферритовых кольцах типоразмера К7х4х2 проницаемостью 400— 600НН. Все катушки намотаны проводом ПЭВ-2 и пропитаны клеем БФ2. Намоточные данные катушек приведены в табл. 1.

Таблица 1

Намоточные данные катушек

Катушка	Число витков	Диаметр провода	Каркас
L1	3	0,25	Поверх L2
L2	18	0,25	5
L3	18	0,25	5
L4	3	0,25	Поверх L3
L5, L6	15	0,25	5
L7, L11, L14	15	0,25	К7х4х2
L8	6	0,25	5
L9, L13	9	0,5	3
L10	80	0,1	СБ-9
L12	7	0,5	3

Настройка передающего тракта начинается с задающего генерато­ра. Временно закорачивают катушки L5 и L6 перемычками и по­дают напряжение питания на передатчик. Напряжение на светодиодах HL1, HL2 должно быть в пределах 3,5—4 В. Вращая сердечник катушки L8, настраивают ее на максимум выходного сигнала, кон­тролируя его уровень на коллекторе VT5. Растягивая и сжимая витки катушки L9, предотвращают возбуждение задающего гене­ратора на первой гармонике кварца. Затем, подключив в качестве эквивалента антенны резистор сопротивлением 50 Ом и мощностью 0,25 Вт, растяжением и сжатием витков катушек L12 и L13 добива­ются максимального выходного напряжения на нем. Оно должно быть не ниже 5—7 В.

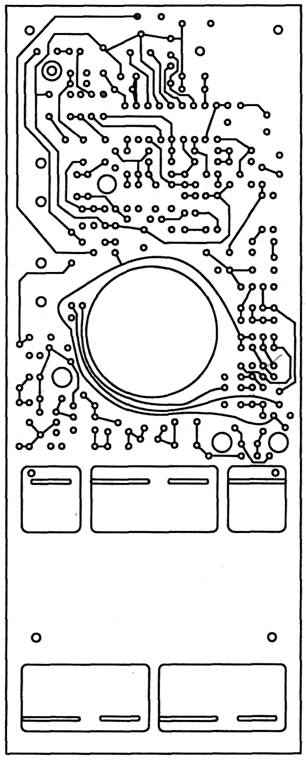

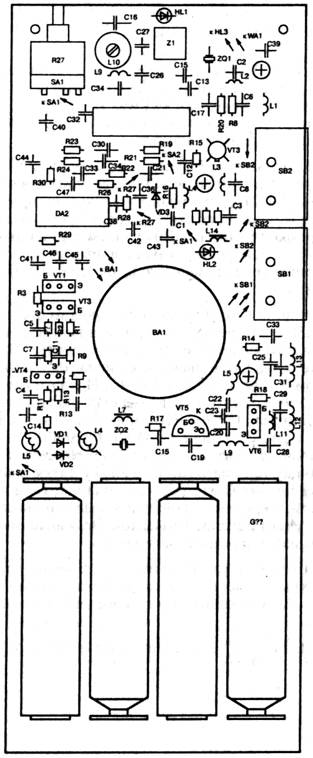

Рис.2 Печатная плата портативной радиостанции

Затем настраивают модулятор, предварительно удалив перемычки с катушек L5 и L6. Вместо резистора R3 временно впаивают пере­менный резистор сопротивлением 47 кОм. Изменяя его сопротив­ление и контролируя частоту сигнала по радиоприемнику, настра­ивают передатчик на нужную частоту.

Далее, нажав кнопку SB1, контролируют напряжение низкой ча­стоты на эмиттере VT4. Оно должно быть амплитудой около 0,1 В и частотой 1,5—2 кГц. Прослушивая тональный вызов по прием­нику и вращая сердечник катушки L6, добиваются максимальной неискаженной громкости сигнала. Вращением сердечника катушки L6 также добиваются наилучшего качества принимаемого сигнала, измеряют сопротивление переменного резистора, и впаивают вме­сто него постоянный.

Антенну радиостанции изготавливают следующим образом. Берут кусок кабеля РК50 с внутренней полиэтиленовой изоляцией диа­метром 7 мм, удаляют оплетку и центральную жилу. На этот по­лиэтиленовой стержень наматывают плотно, виток к витку, провод ПЭВ-2 диаметром 0,5 мм, на длину 160 мм. Полиэтиленовой стер­жень вместе с одним концом обмотки заплавляют разогретым па­яльником в соединитель СР50-74ПВ, припаивают его к централь­ному контакту, а другой конец катушки временно закрепляют изолентой. Настраивают антенну следующим образом. Подключа­ют ее к передатчику и, отматывая по одному витку, настраивают на максимум излучения. Контроль ведут индикатором напряжен­ности поля. Затем закрепляют конец провода в полиэтиленовом стержне и обматывают антенну изолентой. Верх антенны закрыва­ют колпачком из изоляционного материала.

Полевые испытания этой радиостанции дали очень хорошие ре­зультаты. На открытой местности связь была уверенной на рас­стоянии более 5 км, в условиях густо населенного района горо­да — до 1,5 км.

Подробное описание этой радиостанции приводится в журнале «Радиолюбитель», №8, 1991г. и №3, 1992г.
