CCTV-тестер со встроенным ЖК монитором CT-100

CCTV-тестер со встроенным ЖК монитором CT-100.

1. Безопасность

1.1 Меры безопасности перед использованием устройства

1)  Перед началом использования устройства внимательно ознакомьтесь с данным руководством.

2)  Проверяйте входное и выходное напряжение портов перед каждым соединением.

3)  Должны соблюдаться следующие параметры:

Температура: от -30°С до 70°С. Относительная влажность: от 30% до 90%. Напряжение при зарядке: 9В – 12В.

1.2 Меры безопасности при использовании устройства

1)  Не используйте устройство в помещении с взрывоопасной жидкостью или газом.

2)  Не трогайте устройство мокрыми руками.

3)  Не трясите и не ударяйте устройство.

4)  Не используйте устройство вблизи источника электромагнитных полей.

5)  Не допускайте загрязнения портов устройства.

6)  Не разбирайте устройство.

1.3 Меры безопасности при зарядке и использовании аккумулятора

1)  Используйте только оригинальную аккумуляторную батарею. При зарядке используйте оригинальный адаптер питания.

2)  Соблюдайте правильную полярность при подключении аккумуляторной батареи.

3)  Не замыкайте и не разбирайте аккумуляторную батарею.

2. Введение

2.1 Возможности и функции

1) Тест видеосигнала

Можно тестировать видеосигнал и качество изображения.

2) Управление камерой

Устройство позволяет протестировать основные функции управления камерой: поворот/наклон, масштабирование изображения, настройка скорости поворота. Устройство поддерживает несколько протоколов и скоростей передачи данных таких, как RS-232, RS422, RS485. Протокол RS485 включает: Pelco D, P, Samsung, Panasonic, Molynx. По просьбе пользователя могут быть добавлены дополнительные протоколы. Поддерживаются следующие скорости передачи данных: 2400, 4800, 9600, 19200.

3) Тестирование кабеля UTP

Можно тестировать кабельное соединение по неэкранированной витой паре.

4) Генерация видеосигнала

Устройство может генерировать: зеленый, черный, белый и синий экран для проверки мониторов и видеорекордеров. Видеосигнал может генерироваться в формате PAL или NTSC.

5) Тестирование передачи данных по протоколу RS485

Устройство может отображать информацию, передаваемую по протоколу RS485, в шестнадцатеричном формате.

2.2 Комплект поставки

CCTV-тестер	1 шт.
Аккумуляторная батарея 3.6В	2 шт.
Кабель UTP (неэкранированная витая пара)	1 шт.
Адаптер питания	1 шт.
Соединитель RS485	1 шт.
Кабель BNC	1 шт.
Руководство пользователя	1 шт.

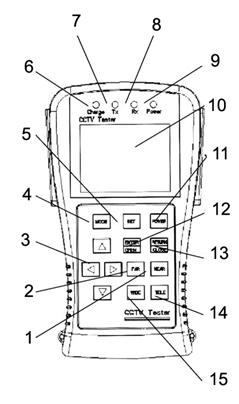

2.3 Описание элементов

	1.  Приближение изображения при управлении камерой. 2.  Удаление изображения при управлении камерой. 3.  Кнопки: влево, вправо, вверх, вниз для управления камерой и для навигации в меню. 4.  Выбор режима: видео, управление камерой, тест UTP, генерация видеосигнала. 5.  Настройка. 6.  Индикатор зарядки. 7.  Индикатор передачи данных. 8.  Индикатор приема данных. 9.  Индикатор питания. 10.  ЖК-дисплей с разрешением 960х240. 11.  Кнопка вкл./выкл. питания. 12.  Подтверждение настроек и открытие диафрагмы. 13.  Выход из меню и закрытие диафрагмы. 14.  Изображение крупным планом при управлении камерой и передача сгенерированного видеосигнала. 15.  Изображение мелким планом и отмена генерации видеосигнала.
	1.  Порт RS-232 2.  Разъем питания 9-12В DC. 3.  Выключатель питания. 4.  Разъем для кабеля UTP.
	Видео вход. Видео выход. Порт RS485. Отсек аккумуляторной батареи.

2.4 Технические характеристики

Тест видеосигнала
Видеосистема	Выбирается автоматически NTSC / PAL.
Дисплей	ЖК-дисплей, 2.5 дюйма, разрешение 960х240.
Видео вход	1 канал BNC.
Видео выход	1 канал BNC.
Управление камерой
Соединение	RS-232, RS422 симплекс и RS485.
Протокол	Pelco D, P, Samsung, Panasonic или заказанный.
Скорость передачи данных	2400, 4800, 9600, 19200
Другие функции
Генерация видеосигнала	1 канал выходного видео сигнала.
Тест кабеля UTP	Тестирование статуса соединения и отображение на экране.
Тест передачи данных по RS485	Проверка передачи данных по протоколу RS485.
Меню	Экранное меню на английском языке.
Питание
Адаптер питания	9-12В DC
Аккумуляторная батарея	Две аккумуляторные батареи 18490, напряжение 3.6В, 2800мА*ч.
Зарядка	Время зарядки 5 часов, время работы 5 часов.
Разряд батареи	Режим сна, отображается состояние заряда батареи.
Другие характеристики
Диапазон рабочих температур	От -30°С до 70°С
Влажность	От 30% до 90%.
Размеры	170 х 99 х 48 мм

3. Работа

3.1 Питание и аккумуляторные батареи

Выключатель питания расположен сбоку устройства. Для включения питания устройства переведите переключатель питания в положение включено “on”. Для перевода устройства в спящий режим держите нажатой кнопку Power в течение 3 секунд. Для вывода устройства из спящего режима держите нажатой кнопку Power в течение 3 секунд. Для выключения экранного меню держите нажатой кнопку Power менее 1 секунды. Для выключения питания устройства переведите переключатель питания в положение выключено “off”. Для полной зарядки аккумуляторные батареи должны заряжаться свыше 5 часов. Во время зарядки горит индикатор зарядки аккумуляторных батарей. После завершения зарядки индикатор зарядки аккумуляторных батарей начинает мигать и зарядка автоматически прекращается. Время работы заряженных аккумуляторных батарей составляет 5 часов. Когда индикатор заряда аккумуляторных батарей в системном информационном меню показывает 25 (индикатор включает значения: 100, 90, 75, 50, 25, 5), аккумуляторные батареи нужно зарядить. Во время зарядки аккумуляторных батарей можно пользоваться устройством.

3.2  Тест видеосигнала

Подключите видео выход источника видеосигнала к видео входу BNC CCTV-тестера. Включите устройство - на экране отобразится видеоизображение. К видео выходу BNC подключите видео вход внешнего устройства (монитор или DVR). На внешнем устройстве отобразится видеоизображение, сгенерированное CCTV-тестером.

3.3 Проверка управления камерой

Соединение

	Подключите CCTV-тестер к управляемой камере как показано на рисунке слева. При включении CCTV-тестера на его экране отобразится меню управления камерой (см. ниже).
	Настройка предустановленной позиции: 001-128. Код адреса: 001-255. Протокол. Тип соединения: RS-232, RS422 симплекс и RS485. Скорость передачи данных: 2400, 4800, 9600, 19200. Скорость наклона камеры. Скорость поворота камеры. Вызов предустановленной позиции.

Настройка работы

Нажмите Set для начала настройки и переключения между первой и второй строкой в меню. Нажимайте стрелки влево и вправо для переключения между полями в строке. Нажимайте стрелки вверх и вниз для редактирования выбранного поля. Нажмите Enter для подтверждения. Нажмите Return для завершения настроек и возврата в меню.

Управление камерой

После подключения управляемой камеры, на дисплее устройства отображается изображение с камеры. После настройки протокола, скорости передачи данных и адреса пользователь может управлять камерой следующим способом:

Нажимайте копки влево, вправо, вверх, вниз для поворота/наклона камеры. Нажимайте копки Open/Close для открытия/закрытия диафрагмы. Нажимайте кнопки Far/Near для ручного управления фокусировкой. Нажимайте кнопки Wide/Tele для укрупнения/уменьшения изображения.

3.4 Информационное меню системы

Время переключения в спящий режим при отсутствии действий (в минутах). Включение/выключение звука сирены. Состояние заряда аккумуляторных батарей. Формат входного видео сигнала (PAL, NTSC, NULL). Версия “прошивки” устройства. Серийный номер устройства.

Нажмите кнопку Mode для перехода в информационное меню системы. Нажмите кнопку Set для начала настройки. С помощью кнопок вверх/вниз выберите поле для настройки (доступны только два поля: IDLE TIME и BUZZER). Используйте кнопки влево/вправо для изменения значений полей. Нажмите кнопку Enter для подтверждения. нажмите кнопку Return для завершения настройки и возврата в меню.

3.5 Тест кабеля UTP

	Подключите к устройству кабель UTP. Нажмите кнопку Mode для перехода к меню теста кабеля UTP (см. ниже).
	Последовательность со стороны CCTV-тестера. Последовательность с другого конца кабеля. Последовательность с другого конца кабеля – двойная проверка. “0” – означает разрыв соединения. Если две линии показывают состояние “0”, это значит: 1)  обе линии разорваны. 2)  линии замкнуты между собой.

Нажмите кнопку Set для начала теста, на дисплее отобразится информация о состоянии UTP кабеля. На основании отображаемой информации пользователь может восстановить соединение по UTP кабелю.

3.6 Генерация видеосигнала

1.  Подключите CCTV-тестер к внешнему монитору или DVR. 2.  Нажмите кнопку Mode для перехода к меню генерации видеосигнала.

·  Нажмите кнопку Mode для переключения в режим генерации видеосигнала.

·  Нажмите кнопку SET для переключения генерируемого видеосигнала: зеленого, белого, черного или синего.

·  Нажмите кнопку Tele для отправки сгенерированного видеосигнала на подключенное внешнее устройство отображения.

·  Нажмите кнопку Wide для прекращения генерации видеосигнала.

·  Нажмите кнопку Return для выхода из режима генерации видеосигнала. (Если не нажать кнопку Return для выхода из режима генерации видеосигнала, устройство не сможет переключиться в другой режим).

3.7 Тест передачи данных по протоколу RS485

	1.  Подключите CCTV-тестер к проверяемому устройству как показано на рисунке слева. 2.  Нажмите кнопку Mode для перехода к меню теста передачи данных по протоколу RS485. 3.  Нажмите кнопку Set для настройки скорости передачи данных. 4.  Используйте кнопки вверх/вниз для выбора скорости передачи данных (значение должно совпадать со скоростью передачи данных подключенного устройства). 5.  Инициируйте передачу данных с проверяемого устройства на CCTV-тестер. Передаваемые данные в шестнадцатеричном виде будут отображаться на экране.

ВНИМАНИЕ!

При настройке и использовании устройства не допускайте приложения чрезмерной силы при нажатии на кнопки управления – это может привести к его поломке и лишит Вас бесплатной гарантии.

Данный товар является сложным электронным устройством и согласно "Перечню непродовольственных товаров, не подлежащих возврату (пункт 11 закона "О защите прав Потребителя") не может быть возвращен на точку покупки после приобретения без особых оснований (за исключением случая ремонта по причине неисправности).

Продавец предоставляет гарантию на свои товары в течение 12 месяцев с даты продажи товара Покупателю - дата указывается в товарном и кассовом чеках.

Все претензии в течение гарантийного срока принимаются только при наличии товарного и кассового чеков.

Если в комплекте устройства есть лампы накаливания или элементы питания (батарейки), являющиеся расходными материалами, то гарантия на них не распространяется.
