Руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Настольный усилитель РСТ-610/620

Распаковка и установка.

Установка и обслуживание в работе настольного усилителя РСТ-610/620 не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения блока внимательно прочитайте это руководство.

Аккуратно распакуйте блок контроля трансляционных линий, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить таймер или обращаться в службу сервиса.

Не устанавливайте блок возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.

ЗАПРЕЩАЕТСЯ включать устройство со снятой верхней крышкой.

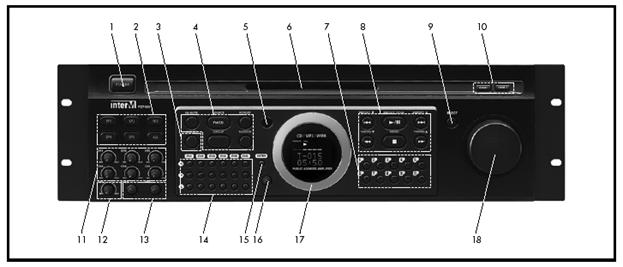

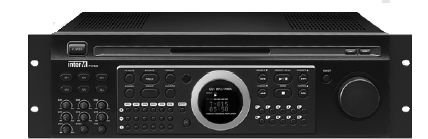

Передняя панель.

Клавиша включения питания 220В.

При нажатии питания устройство включается, при этом подсветка клавиши прекращается. При повторном нажатии клавиши устройство выключатся, подсветка надписи «Power» включается.

Селектор выбора зон.

При помощи клавиш селектора можно выбрать любую комбинацию зон, а также включить все зоны при помощи клавиши «ALL».

Клавиша регулирования яркости дисплея.

При помощи данной клавиши можно менять яркость дисплея, яркость меняется менее яркого к более яркому до максимального значения, затем опять минимальная яркость.

Клавши управления источниками сигнала.

а) FM MUTE: Когда сигнал от станции очень низкий, его можно заглушить нажатием на клавишу «FM MUTE»

б) FM/CD Select: Клавиша выбора источника сигнала позволяет выбрать источник сигнала FM или CD.

в) REPEAT: Клавиша выбора режима повтора при работе с CD-проигрывателем.

г) GROUP: При нажатии клавиши, происходит выбор группы МР3 композиций.

е) RANDOM: Клавиша выбора режима случайного воспроизведения композиций в режиме работы с CD-проигрывателем.

Окно датчика дистанционного управления. Окно выдачи CD диска. Клавиши прямого выбора.

При помощи клавиш прямого выбора можно выбирать композиции по их номеру, или станции, сохраненные в памяти устройства.

Клавиши управления источниками сигнала FM-тюнер/СD-проигрыватель.

- клавиша запуска и остановки композиции для CD-проигрывателя или запуск автопоиска станции для AM/FM- приёмника.

- клавиши выбора предыдущего или следующего трека для CD - проигрывателя, начала сканирования вниз и вверх по частоте для AM/FM - приёмника.

- клавиша остановки композиции для CD-проигрывателя, и записи в память для AM/FM- приёмника.

- клавиши перемотки композиции для CD-проигрывателя, клавиши

запуска сканирования вниз и вверх для FM-тюнера.

Клавиша извлечения диска из привода проигрывателя.

При нажатии клавиши, CD-привод автоматически выдаёт компакт диск.

Клавиши управления генератором «Гонг».

При нажатии любой из клавиш происходит приглушение основного сигнала и трансляция сигнала привлечения внимания.

Регуляторы уровня входного сигнала.

При помощи данных регуляторов можно управлять по уровню всеми входными источниками сигнала.

Регулятор уровня сигнала CD-проигрывателя/ AM/FM - приёмника.

При помощи данного регулятора можно изменять уровень сигнала внутреннего источника сигнала AM/FM - приёмника.

Клавиши управления встроенным эквалайзером.

Устройство имеет цифровой трехполосный графический эквалайзер на каждом универсальном входе. Управление доступна по средствам клавиш [14].

Клавиша активации режима управления эквалайзером и функциями меню. Ручка управления эквалайзером и функциями меню. Графический дисплей.

На дисплее отображается вся информация о состоянии устройства.

Регулятор уровня выходного сигнала.

Задняя панель.

Разъём подключения сетевого кабеля 220 В переменного тока. Клеммы подключения резервного питания 24 В постоянного тока. Клеммы подключения громкоговорителей.

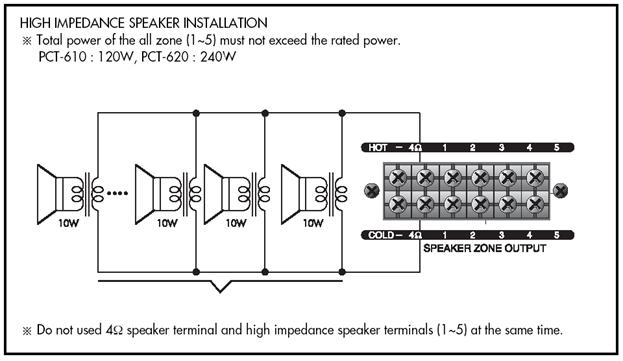

Клеммы позволяют подключить до пяти шлейфов высокоомных громкоговорителей, а также низкоомную нагрузку.

Выходные клеммы Модель	4 Ом (низкоомный)	SP-1~5 (высокоомный)
РСТ-610	22 В /4 Ом	100 В / 83,3 Ом 70 В / 40,8 Ом
РСТ-620	31 В /4 Ом	100 В / 41,7 Ом 70 В / 20,4 Ом

Интерфейс удалённого управления.

По средствам данного интерфейса возможно управление устройством с персонального компьютера и другого устройства.

Номер вывода	1	2	3	4	5	6-9
Назначение	Не используется	Приём данных	Передача данных	Не используется	Общий	Не испоьзуется

Интерфейс подключения удалённой микрофонной панели.

По средствам данного интерфейса возможно сопряжения устройства с удалённой микрофонной консолью RM-05A.

Номер вывода	Назначение
1	AUDIO (+)
2	AUDIO (-)
3	AUDIO (Общий)
4	Линия выбора зоны 1
5	Линия выбора зоны 2
6	Линия выбора зоны 3
7	Линия выбора зоны 4
8	Линия выбора зоны 5
9	Земля управления
10	Напряжение питания 24 В
11	Линия управления гонгом
12	Не используется
13-15	Не используется

Клеммы подключения пожарного шлейфа.

По средствам данных клемм возможно сопряжения устройства с пожаро - охранной сигнализацией или пожарными датчиками. При замыкании данных контактов автоматически, наивысшим приоритетом запускается тревожное сообщение.

Клеммы запуска генератора «Гонг».

При замыкании данных клемм сигнал трансляции приглушается и транслируется сигнал привлечения внимания «Гонг».

Вход приглушения устройства.

При замыкании данных контактов происходит автоматическое прикращение усиления сигнала.

Вход сопряжения с АТС.

Вход подключения линейного сигнала от АТС, при этом вход является приоритетным над другими сигналами.

Линейный выход сопряжения с АТС.

Данный выход позволяет подавать сигнал трансляции на линейный вход АТС.

Вход подключения FM - антенны. Клавиш управления приоритетов микрофонных входов.

Первый и второй микрофонные входы могут быть сконфигурированы как приоритетные, по средствам данных клавиш. При появлении сигнала на приоритетном входе, сигнал трансляции приглушается.

Фантомное питание.

Устройство позволяет подключать конденсаторные микрофоны, при нажатии клавиши на вход подаётся напряжение смещения 24 В.

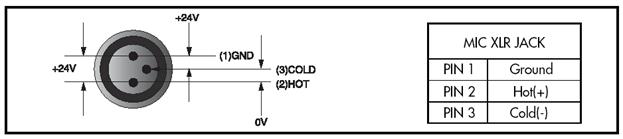

Распайка разъёма XLR
Вывод 1	Общий (оплётка)
Вывод 2	Сигнал (+)
Вывод 3	Сигнал (-)

Выход предусилителя.

С данного выхода можно снять сигнал с усилением 0дБ.

Линейный вход/выход.

Линейные выходы может использовать для подключения дополнительных усилителей или для подачи сигнала на запись.

Линейный вход может использоваться только для работы с сигналами уровня

-30 дБ - +6 дБ.

Входы подключения микрофонов. Регулятор чувствительности микрофонных входов.

Чувствительность микрофонных входов можно регулировать, что позваляет избежать перегрузки предусилителя.

Нельзя допускать перегрузки усилителя. РСТ-610: 120 Вт, РСТ-620: 240 Вт.

Выходные кл. Модель	4 Ом (низкоомный)	SP-1~5 (высокоомный)
РСТ-610	22 В /4 Ом	100 В / 83,3 Ом 70 В / 40,8 Ом
РСТ-620	31 В /4 Ом	100 В / 41,7 Ом 70 В / 20,4 Ом

Управление FM-тюнером.

Автоматическая настройка FM-тюнера на станцию.

Выберите источник сигнала трансляции при помощи клавши FM/CD. Нажмите клавишу и удержите некоторое время «Tuning » или «Tuning » . При этом устройство автоматически начинает сканировать диапазон до первой станции. Для дальнейшего поиска необходимо повторно нажать и удержать клавиши сканирования диапазона. Для ручной настройки на станцию, необходимо кратковременно нажимать на клавиши сканирования диапазона, увинчивая уменьшая частоту, до появления сигнала на выходе усилителя.

Сохранения станций в памяти устройства.

Настройтесь на нужную станцию, пользуясь данным руководством (см. предыдущий абзац). Нажмите клавишу «MEMO» а затем наберите номер, по которому Вы бы хотели сохранить станцию в памяти. Устройство может хранить до 40 станций в энергонезависимой памяти.

Управление CD-проигрывателем.

Воспроизведения диска.

Выберите источник сигнала трансляции при помощи клавши FM/CD. Вставьте диск в окно дископриёмника.

(Использовать диски диаметром 8 см запрещено)

После того как устройство распознает диск может нажать клавишу «Play» для воспроизведения композиции или предварительно выбрать композицию при помощи клавиш сканирования (), а затем запустить воспроизведение.

Извлечение диска.

Для извлечения диска достаточно нажать клавишу «Eject».

Функция циклического воспроизведения.

Устройство имеет два режима циклического воспроизведения. Режимы включается и изменяется при помощи клавиши «REPEAT». Режим «REPEAT 1» - циклическое воспроизведения одной композиции. Режим «REPEAT ALL» - циклическое воспроизведения всех композиций. Изменение режимов происходит последовательно

NOT REPEAT >>REPEAT 1>>REPEAT ALL>> NOT REPEAT.

Функция произвольного воспроизведения.

Для включения функции произвольного воспроизведения композиций достаточно нажать клавишу «RANDOM», предварительно вставив диск. Повторное нажатие клавиши «RANDOM» выключает данный режим.

Функция речевых сообщений.

- Устройство имеет встроенный не перезаписываемый блок речевых сообщений на трех языках (Английский, Русский, Корейский).

Для выбора языка необходимо:

а) снять верхнюю крышку устройства,

б) установить джамперы на печатной плате у задней стенке устройства согласно

указаниям (таблица положения джамперов нанесена на печатную плату рядом с джамперами).

- Так же в устройство можно установить перезаписываемый модуль тревожных сообщений (Опция, поставляется отдельно).

Режим управления цифровым графическим эквалайзером.

Для изменения настроек эквалайзера необходимо:

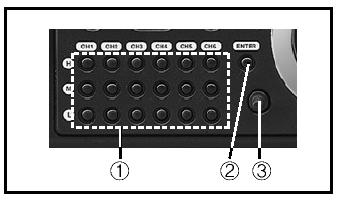

Нажать клавишу «Enter» (). Выбрать коректируюмую частоту в интересующем канале (). При помощи регулятора задайте требуемое значение усиление (). Далее можно повторить данные действия для других частот остальных каналов (пункты 2,3) Для выходя из режима управления эквалайзером достаточно нажать клавишу «Enter».

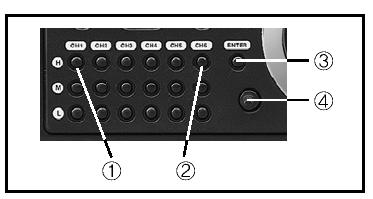

Пример: Выставление АЧХ: Высокие -2 дБ, Средние 8 дБ, Низкие 0 дБ.

1. Нажмите клавишу «Enter».

2. Нажмите Клавишу «Н» в канале 1.

3. Выставьте требуемое значение -2 дБ регулятором уровня «».

4. Нажмите клавишу «М».

5. Выставьте значения 8 дБ.

6. Завадские установки эквалайзера: «Всё значения 0».

Так что нажимает клавишу «Enter» для выхода из режима управления эквалайзером.

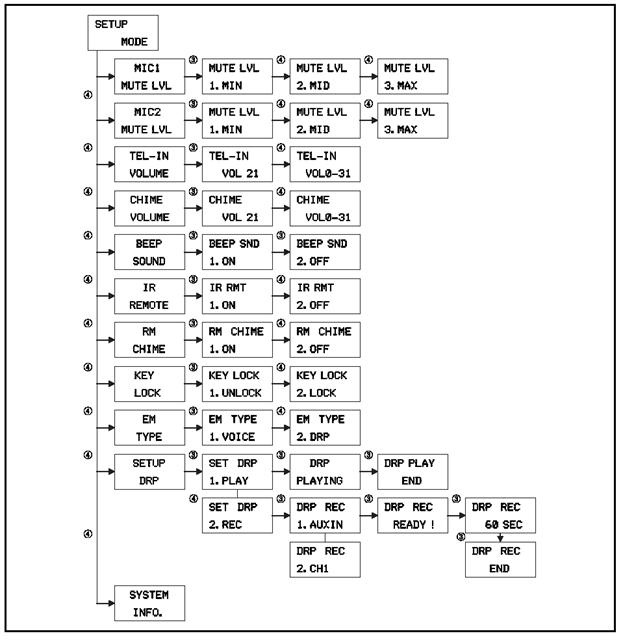

Режим конфигурирования устройства.

Для в хода режим конфигурирования необходимо одновременно нажать клавиши

и . Далее при помощи регулятора уровня и клавиш возможно перемещение по дереву настроек.

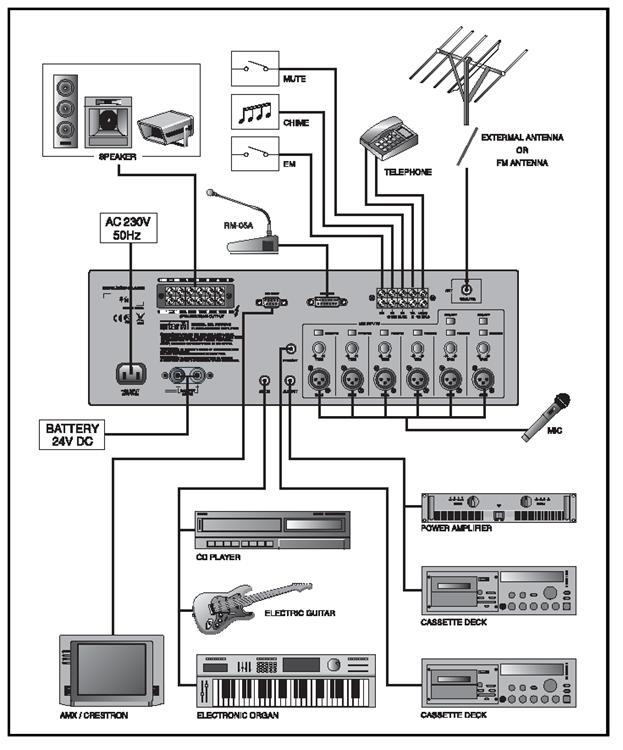

Схема подключения.

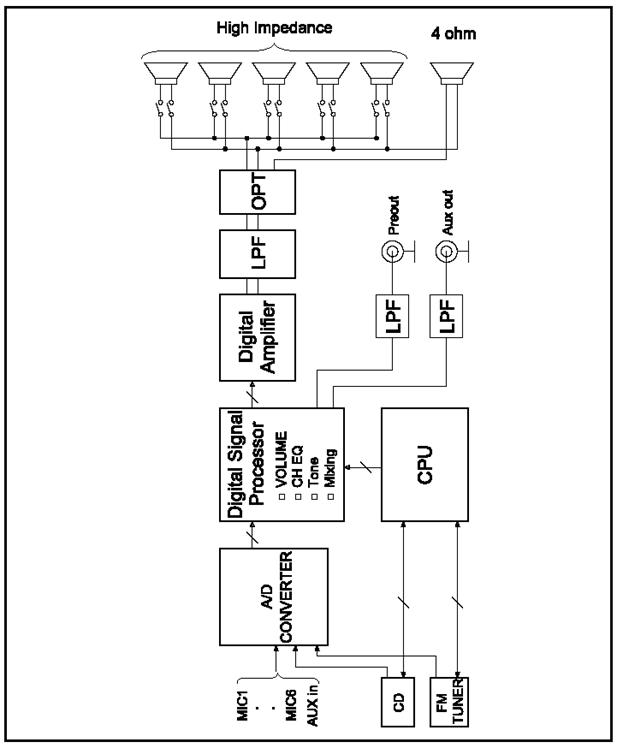

Блок схема устройства.

Характеристики усилителя.

Характеристики	РСТ-610	РСТ-620
Номинальная выходная мощность, Вт (T.H.D. 0.5%)	120	240
Соотношение сигнал/шум, дБ	<80
Диапазон воспроизводимых частот, Гц - кГц	80 - 20
Чувствительность микрофонного входа, мВ	1 – 160
Чувствительность входа подключения удаленной микрофонной консоли, мВ	0,8
Чувствительность линейного входа для подключения АТС, В	0,775
Фантомное питание, В	24
Напряжение питания, В	220 переменного тока 24 постоянного тока
Потребляемая мощность, Вт	150	270
Вес, кг	10	11
Габариты, мм	420х132х380

Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,

YANGJU – KUN, KYUNGKI – DO, KOREA

~5,

Гарантия изготовителя

ü  Гарантия действительна в течении 12 месяцев с момента продажи проигрывателя.

ü  При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.

ü  Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.

ü  Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.

Наименование изделия: Усилитель настольный РСТ-610/620

Сертификация: Проигрыватель CD на 5 дисков CDC-3500 отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.

Серийный номер модели:

Дата продажи:

Продавец:
