Автоматическая машина для изготовления пояса джинсов

АВТОМАТИЧЕСКАЯ МАШИНА ДЛЯ ИЗГОТОВЛЕНИЯ ПОЯСА ДЖИНСОВ

FBX－PA－2AC

FBX－PA－2AC

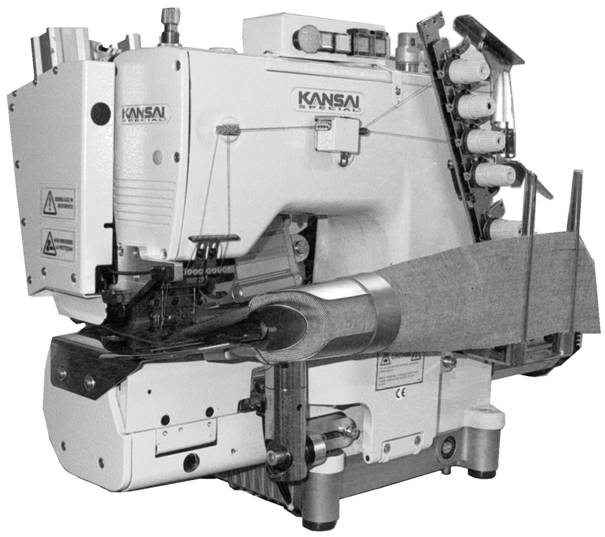

PA－2AC автоматическая машина для изготовления пояса джинсов, рабочей одежда и другой подобной продукции.

Оборудована следующими дополнительными устройствами:

－　Подающие ролики управляемые шаговым приводом,

－　Гильотинный нож для обрезки пояса,

－　Автоматическое устройство пропуска стежков

Подающие ролики управляемые шаговым приводом

2 подающих устройства, переднее и заднее, оснащённое двумя роликами каждое, управляются одним шаговым приводом.

Вращение подающих роликов синхронизировано по времени с движением транспортера на головке машины.

Гильотинный нож для обрезки пояса

Край ткани в начале и конце пояса обрезается гильотинным ножом, который управляется пневматическим цилиндром.

На головке машины установлено два фотоэлемента (передний датчик и задний датчик) и нож управляется сигналами, приходящими от них.

В момент обрезки обоих краёв, скорость машины замедляется по отношению к скорости установленной при шитье.

Автоматическое устройство пропуска стежков

При изготовлении пояса, в начале и конце операции включается автоматическое устройство пропуска стежков.

Автоматическое устройство пропуска стежков приводится в действие пневматическим устройством, которое также получает сигналы с переднего и заднего фотоэлементов.

FB02

FB02   Иглы DV×57 по классификации Schmetz и Organ Размер иглы выбирается в соответствии с используемыми тканями и нитками. (Стандарт #21)

(Марка и размер иглы) (Schmetz) DV×57 №90~№ 000 (Organ) DV×57 #14~#25

Замена игл При замене игл убедитесь, что канавка иглы находится с левой стороны от швеи. (См. иллюстрацию).

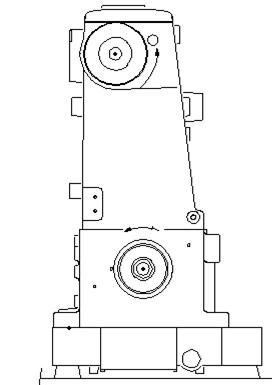

Скорость машины и направление вращения вала. Максимальная скорость: 4000 стежков/мин. Стандартная скорость: 3500 стежков/мин. Если Вы хотите продлить срок службы Вашей машины, используйте её при скоростях на 15~20% ниже максимально допустимой в течении первых 200 часов её работы (приблизительно 1 месяц). Затем можно увеличить скорость до стандартной. Шкив вала машины должен вращаться против часовой стрелки, как показано на рисунке.



Прямой привод установлен, как привод швейной машины.

Потребляемая электроэнергия только AC220V.

Способы управления

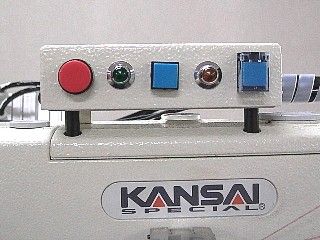

Панель управления. Панель управления показана на рисунке справа.

Автоматическое управление １ Операционная панель включается после подачи электроэнергии.. ２ Нажмите и удерживайте левую кнопку в течении 1-ой секунды. ３ Загорится зелёная лампочка. Свет зелёной лампочки свидетельствует о том, что машина находится в автоматическом режиме. Оба фотоэлемента управляющих гильотинным ножом и устройством пропуска стежков задействованы в работе. ４ Для отключения автоматического режима работы снова нажмите левую кнопку.

Включение устройства пропуска стежков １ Нажмите указанную кнопку (синяя посередине) для регулировки работы устройства пропуска стежков. Устройство, может быть включено до или во время автоматического режима выполнения операции. ２ Устройство пропуска стежков активировано всё время пока горит оранжевая лампочка. В это время швейная машина не работает даже при нажатой педали. Гильотинный нож обрезки пояса, также не работает. ３ Для прекращения операции снова нажмите туже кнопку.

Ручное управление гильотинным ножом. Если после остановки машины, нажать эту кнопку (крайняя правая), сработает нож. Внимание! Пожалуйста, будьте очень осторожны, когда включаете гильотинный нож. Не засовывайте пальцы под защитный кожух.

ПАРАМЕТРЫ

Параметры каждой части выполняемой операции

Расстояние до края обрезки пояса и длина участка с пропущенными стежками могут изменятся в зависимости от установленных параметром.

Изменение параметров

Подготовка Вначале отключите электропитание мотора швейной машины. Затем, удерживая кнопку “S”, включите электропитание мотора, как показано на рисунке. В это время на дисплее появится сообщение показанное на рисунке ниже.

Так выглядит дисплей, когда электроэнергия мотора отключена.

Так выглядит дисплей, когда на мотор подано напряжение.

Так выглядит дисплей, когда на мотор подано напряжение и нажата кнопка "S".

Например, необходимо изменить длину стежка.

１		２		３
Так выглядит дисплей, когда на мотор подано напряжение и нажата кнопка "S".		Нажимайте эту кнопку, пока параметр 207 не будет установлен.		На дисплей отображается информация о параметре 207（207．STL）
４		５		６
Нажмите кнопку "S". Дисплей покажет...		3.5 это значит, установлена длина стежка 3.5 мм.		Последовательным нажатием кнопок "C" и "D" длина стежка может быть изменена с 3.5 мм, например до 4.6 мм.
７		８
После завершения изменений нажмите кнопку "S" .		На дисплее появится информация о готовности машины к работе.

Список параметров

Параметр	Пояснения	Ед. изм.	Max	Min	Установ.
207.STL	Длина стежка	мм	5.5	0.5
214.DS2	Окончательная обрезка. Определяет длину пояса относительно кромки брюк. Эта функция контролируется фотоэлементом, расположенным под защитным кожухом рядом с прижимной лапкой.	см	18.0	0.0
216.DS6	Синхронизирует работу задних роликов продвижения после момента обрезки. Ролики остаются разведёнными до тех пор, пока оставшаяся после обрезки часть пояса не выйдет из под них. Эта функция предотвращает затруднения транспортировки ткани связанные с её зажимом между роликов.	см	18.0	0.0
215.DS4	Длина участка с пропущенными стежками в начале операции. Определяет расстояние, на которое будет перемещена заготовка без образования стежков. Функция пропуска стежков контролируется фотоэлементом расположенном на окантователе. Внимание! Для сохранения постоянным длины участка с пропущенными стежками, очень важно, чтобы швея всегда начинала выполнять операцию с одного и того же места, размещая начало заготовки под прижимной лапкой, остановив при этом машину.	см	18.0	0.0
217.D11	Начальная обрезка. Определяет длину пояса до начала кромки брюк. Внимание! Поместив заготовку под прижимной лапкой, нажмите на педаль один раз. Машина будет работать с постоянной скоростью до момента, пока не произойдет начальная обрезка. После обрезки, машина может управляться с максимальной скоростью.	см	18.0	0.0
219.D13	Длина участка с пропущенными стежками в конце операции. Определяет расстояние, на которое будет перемещена заготовка без образования стежков в конце выполнения операции. Функция пропуска стежков контролируется фотоэлементом расположенном на окантователе.	см	18.0	0.0
222.PUM	Положение заднего ролика продвижения. Определяет положение заднего ролика продвижения, при различных этапах выполнения операции. Задний ролик может опускаться и подниматься автоматически. Либо, задний ролик может быть всегда приподнят.		2	1	1
187.WS	Определяет скорость работы машины от момента начальной обрезки до окончательной.	ст/ мин	4800	400	1
97.TK3	Определяет время срабатывания ножа.	мс	990	10	100
201.FNK	Функция охлаждения игл. 0: Охлаждение игл начинается при нажатии нат педаль. 1 : Охлаждение игл начнётся при достижении заданной скорости работы машины (199.nnk). 2: После обрезки.		2	0	0
