Термопрофиль и гнутый профиль

Термопрофиль и гнутый профиль

Термопрофиль - элемент металлического каркаса (оцинкованный профиль), изготавливаемый из оцинкованной стали толщиной от 0,7 до 3,0 мм. Основными преимуществами конструкции из термопрофиля являются высокие теплотехнические свойства, легкость транспортировки и монтажа в любое время года, небольшой вес легкой металлической конструкции, пожаробезопасность, надежность и экологичность.

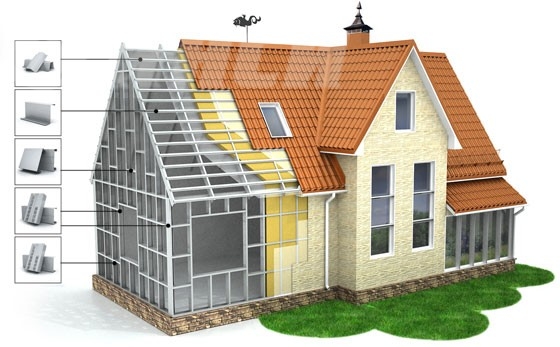

Термопрофиль "ИНСИ" представляет собой холоднокатаные Z-, П-,С - образные профили из листовой оцинкованной стали с просечкой. Термопрофиль может быть использован в качестве несущего каркаса для малоэтажных жилых и общественных зданий, отдельных элементов реконструируемых или вновь строящихся многоэтажных объектов, наружных и внутренних стен, перегородок, междуэтажных перекрытий, стропильных конструкций мансард, скатных крыш, ангаров и многого другого.

Инструкция по монтажу термопрофиля

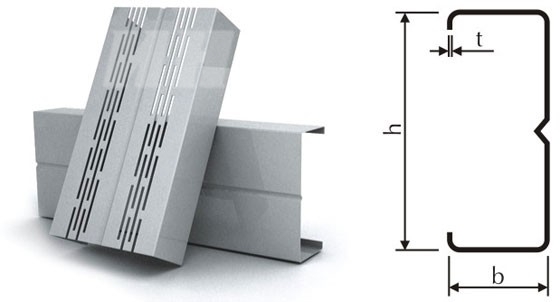

Профиль гнутый ПС и термопрофиль ТПС

Используется как вертикальные элементы (стойки) металлического каркаса в наружных стеновых панелях. Профили ПС используются как вертикальные силовые элементы (колонны, стойки, прогоны).

Размеры
Высота профиля (h), мм	Ширина полки (b), мм	Толщина металла (t), мм
145/150	45	0,7/1,0/1,5/2,0
195/200
150/200/245	65	1,5/2,0

Профиль гнутый ПП и термопрофиль ТПП

Используются как горизонтальные элементы металлического каркаса (в частности для наружных стеновых панелей)

Размеры
Высота профиля (h), мм	Ширина полки (b), мм	Толщина металла (t), мм
110, 145/150 170, 195/200, 220	45	0,7/1,0/1,5 0,7/1,0/1,5/2,0
250	65	1,5/2,0

Шляпный профиль ПШ-28 и ПШ-61 (для обрешетки)

Используется в качестве обрешетки кровель.

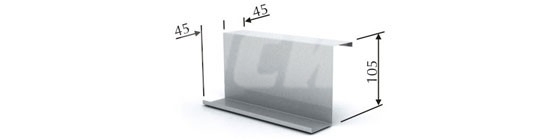

Профиль Z-образный. Термопрофиль ТПZ

Используется в качестве прогонов стеновых и кровельных.

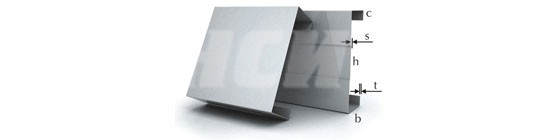

Профиль ПГС и ПГС-Сигма

Гнутый профиль для изготовления металлического каркаса (стойки, колонны, рамы, фермы, балки).

Размеры ПГС
Высота профиля (h), мм	Ширина полки (b), мм	Толщина металла (t), мм
145	50	1,5 2,0
70
195
245	65
300	80

Размеры ПГС-сигма
Высота профиля (h), мм	Ширина полки (b), мм	Толщина металла (t), мм	Прогиб стенки (S), мм
200	65	1,5 2,0 3,0	10 20
245	80
300
