Методические указания для студентов по проведению практических работ по дисциплине « Линейные сооружения связи» (стр. 3 )

На каждую жилу пары, взятую с другого конца кабеля, надевают бумажную гильзу, также прошпаренную в массе МКП. Затем жилы с одинаковой расцветкой изоляции отгибают в сторону, чтобы они не мешали сращиванию другой жилы данной пары. Соединяемые жилы подтягиваю друг к другу и скручивают двумя оборотами на длине 5-6 мм вместе с бумажной изоляцией. После этого боковыми кусачками на расстоянии 10 мм от перегиба жил осторожно снимают бумажную изоляцию так, чтобы не повредить токопроводящую жилу. Зачищенные концы жил складывают вместе, захватывают большим и указательным пальцами левой руки в месте скрутки жил, а правой рукой берут оставшийся конец и делают 8-10 круговых вращений. По мере скручивания жил надо передвигать пальцы левой руки вниз к концу сростка. Скрутка жил должна получаться плотной и надежной. Оставшиеся нескрученными концы кабельных жил откусывают кусачками, скрутку отгибают в сто­рону, противоположную местонахождению бумажной гильзы, и надвигают на сросток бумажную гильзу. При соединении другой жилы этой же пары операции повторяются. Чтобы гильзы не смещались со сростков, пару жил перевязывают ниткой. На следующих парах бумажные гильзы: размещают или в шахматном порядке или со сдвигом на половину гильзы.

При сращивании пары первого верхнего слоя натягиваются несколько слабее, чем последующих внутренних слоев, чтобы весь сращенный пучок жил не был однобоким.

Жилы кабеля ТГ с одинаковым диаметром при скрутке не пропаивают припоем. Если же разница в диаметрах сращиваемых жил больше 0,2 мм, такие скрутки необходимо пропаивать припоем ПОССу-40. Контрольные пары во всех сращиваемых концах кабеля должны соединяться между собой. После, спайки всех жил срост прошпаривают кабельной массой МКП или просушивают горячим воздухом с применением стальных кожухов. Далее сросток обматывают двумя слоями прошпаренной миткалевой ленты с перекрытием на 1т1,э см, начиная от середины сростка, доходят до одного края, затем вторично наматывают в обратном направлении до другого края и возвращаются снова к середине.

Проверка сростка на обрыв и сообщение жил между собой и свинцовой оболочкой. Прежде чем запаивать свинцовую муфту, следует убедиться в качестве проделанной работы по сращиванию кабеля, проверив жилы на обрыв и сообщение между собой и свинцовой, оболочкой. Исправность кабельных жил проверяют прозвонкой. Для этого с обоих концов смонтированных отрезков кабелей, снимают оболочку, на одном конце обрезают жилы по вовивам и разделывают их на "пирамиду", при которой все жилы оказываются изолированными друг от друга, а на другом конце жилы освобождают от изоляции (2-2,5), разделяют на пучки 10-20 пар) и электрически соединяют медной проволокой между собой, а также свинцовой оболочкой.

Жилы кабеля на обрыв проверяют с помощью телефона и батареи (рис.5). Один проводник от телефона подключается к свинцовой оболочке кабеля, а другой - к одному из полюсов батареи. Проводом от второго полюса батареи поочередно прикасаются ко всем жилам каждого повива кабельной пирамиды.

Рис. 5 Прозвонка кабеля

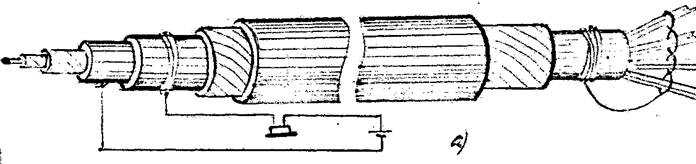

а – на обрыв

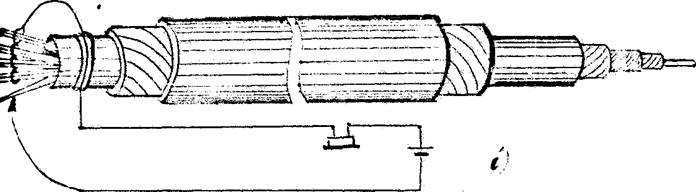

б – на сообщение кабельных жил

При отсутствии обрыва при касании проводником жилы создается замкнутая электрическая цепь и в телефоне будет слышен щелчок. При обрыве цепь окажется разомкнутой, звуки в телефоне не будет.

Для проверки жил кабеля на сообщение между собой и со свинцовой оболочкой телефон и батарею подключают к другому концу кабеля. Прозвонку в этом случае выполняют следующим образом: выводят из пучка одну жилу кабеля и прикасаются к ней свободным проводником от телефона (рис, б). В случае отсутствия повреждения изоляции цепь окажется разомкнутой, в телефоне звука не будет. Наличие щелчка в телефоне указывает на повреждение изоляции. Таким образом прозванивают все жилы кабеля. Результаты проведенных испытании учащиеся сообщают преподавателю.

Герметизации сростка. После сращивания и проверки всех жил преступают к запайке свинцовой муфты с помощью паяльной лампы, использую припой ПОССу-30-2. Муфту, которая была предварительно одета на один из сращиваемых кусков кабеля, надвигают на сросток и деревянным молотком подчеканивают ее конусы к свинцовой оболочке. После этого проверяют качество зачистки конусов муфты и оболочки кабеля и, если они потускнели, снова тщательно зачищают их кабельным ножом и спаивают.

Готовая спайка должна быть герметичной, не иметь трещин, наплывов,

4 Контрольные вопросы:

1. Что относится к монтажным работам на кабельных линиях ГТС?

2. Что необходимо учитывать при монтаже кабеля?

3. В какой последовательности производят снятие свицовой оболочки?

4. Какие существуют типы свинцовых муфт?

5. В какой последовательности производят прошпарку жил кабельной массой?

6. Как производится разборка жил перед сращиванием?

7. Какие существуют способы сращивания жил кабеля :

8. В какой последовательности выполняют сращивание жил при ручной скрутке?

9. Как производится проверка сростка на обрыв?

10. Как производится проверка сростка на сообщение жил между собой и свинцовой оболочкой для сращивания жил

5 Содержание отчета:

1.  Наименование темы занятия.

2.  Цель занятия.

3.  Задание.

4.  Эскизы

5.  Ответы на контрольные вопросы

Практическое занятие №7

Монтаж оконечных устройств городских телефонных кабелей

1 Цель: Ознакомление с монтажными работами при зарядке распределительных коробок

2 Задание:

1.  Ознакомление с общими требованиями к проведению монтажных работ

2.  Произвести расшивку кабеля марки ТПП

3 Краткие теоретические сведения:

На ГТС применяют следующие оконечные кабельные устройства: распределительную коробку, кабельный ящик, кабельный бокс, защитную полосу, рамку соединительных линий и испытательными гнёздами. Конструкция оконечных кабельных устройств должна удовлетворять следующим требованиям: большая герметичность, надёжность контактов, механическая прочность, небольшие габариты, экономичность.

Распределительные коробки предназначены для соединения распределительного кабеля 10x2 с абонентским проводом. Существуют коробки КРТ-10, ICPTO-IOM, КРТП-10 (К коробка, Р - распределительная, Т - телефонная, 0- облегченная, П- пластмассовая, 10 - емкость коробки в пара

Распределительная коробка КРТ - 10 устанавливается на наружных и внутренних стенах зданий и состоит из корпуса, бокса и плинтов. Корпус 1 коробки изготовлен из чугуна и снабжен самозакрывающейся крышкой 5. В лапках 4 корпуса предусмотрены отверстия для крепления коробки на стене. Бокс 4 коробки также изготовлен из чугуна имеет стальной патрубок б для ввода кабеля и крепления и корпусу коробки двумя винтами 7. В распределительных коробках типов КРТ и КРГП (используют плинт 3 типа 9К, который крепится к боксу винтами 1 металлическими пластинами - плинтодержателями. На поверхности плинта имеется 10 пар контактных винтов (к которым подключаются концы абонентских проводов), соединенных с впрессованными внутри плинта десятью парами контактных перьев, к которым припаиваются жилы распределительного кабеля. Все распределительные коробки нумеруются. Номер коробки определяется номером плинта по боксу в распределительном шкафу. Например, номер коробки 13 означает, что пары сданной коробки в РШ включены в бокс №1 на плинт №3. Кроме того, номера коробки на наружной лицевой стенке её корпуса указывается номер распределительного шкафа.

Распределительные коробки устанавливаются главным образом на стенах лестничных клеток или в специальных нишах, оборудованных шкафами для размещения средств связи. Распределительные коробки КРТП-10 в пластмассовом корпусе наклонного типа устанавливаются внутри помещения.

Кабельные бокс служит для соединения магистрального кабеля с распределительным. Промышленностью выпускаются кабельные боксы БКТ (бокс кабельный телефонный) ёмкостью 20x2, 30x2, 50x2,100x2 для включения кабелей соответствующих емкостей. Каждый бокс состоит из литого металлического корпуса с вводной втулкой, крышки и плинтов 10x2. Количество плинтов определяет емкость бокса. Устанавливаются кабельные боксы в распределительных шкафах на каркасах из полосовой стали. В одни боксы включаются распределительные кабели, в другие - магистральные кабели от АТС, соединение пар кабеля магистрального распределительного производится проводом ПКСВ-2.

Боксы с включёнными в них распределительными кабелями имеют следующую нумерацию: Р-0, Р-1, Р-2 и т. д., где Р означает, что в бокс включён в распределительный кабель, а цифра - номер сотни пар распределительное сети.

Боксы с включёнными в них магистральными кабелями нумеруются по защитным полосам кросса, в которые эти кабели включены.

Зарядка распределительных коробок

Приступая к работе, произвести подготовку распределительной коробки, т. е. вынуть бокс с плинтом, с бокса снять основание пластмассового плинта и проверить надёжность крепления винтов (в случае необходимости винты подвинуть). Проверить исправность кабеля (измерить сопротивление изоляции жил и проверить исправность жил кабеля на обрыв и сообщение). Надрезать шланговую оболочку на длине 200-250 мм от конца сначала вдоль, затем по окружности и удалить. Надрезы надо делать осторожно, чтобы не повредить экранную ленту и жилу из медной проволоки. Освобожденный от шланга конец кабеля пропустить во втулку бокса так, чтобы обрез оболочки находился на уровне верхней кромки втулки. Введение в бокс сердечник кабеля на длине 55-60 мм от среза оболочки 10 мм или обматывают липкой лентой. После этого начинают расшивку пар для включения их в отверстие контактных перьев.

Расшивку ведут через каждые 8 мм так, чтобы каждая жила оказалась напротив контактных перьев плинта, причём в каждую первую клемму плинта необходимо включать жилу с цветной изоляцией. От пучка отделяют четвёртую и девятую пары, раскручивают их пожильно и, сделав очередной стежок, перегибают каждую жилу у перевязки под прямым углом (сначала жилы 2, а затем, сделав стежок, перегибают жилы 1). После четвёртой и девятой пар расшивают третью и восьмую, вторую и седьмую, первую и шестую, нулевую и пятую.

Рисунок 1 - Расшивка кабеля

Конец кабеля, расшитый на «елочку»; следует уложить на дно плинта. Закончив расшивку, концы отрезают на длину, немного превышающую длину контактного пера, и тщательно зашивают. Затем концы жил продевают в отверстия на концах перьев, поджимаю плоскогубцами, запаивают с помощью электропаяльника, припоя ПОССу-40-2 и канифоли. После включения всех жил на перья надевают полиэтиленовые гильзы, имеющие длину на 2 мм больше длины перьев, а плинт опускают на своё место и прикрепляют к основанию бокса с помощью двух плинтов и плинтодержателей. Между плинтом и боксом размещают каргонную прокладку, проваренную в парафине и покрытую с обеих сторон асфальтовым лаком. Герметизацию стыка кабеля с втулкой бокса осуществляют пластмассовой липкой лентой, наложенной в 5-7 слоев.

Окончив зарядку распределительной коробки, проверяют жилы кабеля на обрыв, сообщение между собой, нарушение парности и измеряют сопротивление изоляции.

Монтаж кабельных боксов ГТС

Зарядка кабельного бокса производится в той же последовательности, что и зарядка распределительной коробки.

Перед зарядкой проверить кабель на обрыв, сообщение между собой, нарушение парности и измеряют сопротивление изоляции, а также подготовить бокс для монтажа. Подготовка бокса к монтажу состоит в следующем: снимают плинты и заднюю крышку бокса с металлического основания; проверяют качество плинтов на отсутствие в них трещин, с помощью отвёртки проверяют у всех плинтов крепление перьев и подтягивают недовернутые винты. Снятие влагозащитной оболочки. При зарядке бокса снимают оболочку кабеля на длину, превышающую длину бокса на 200-300 мм. При снятии полиэтиленовой оболочки по отметке делают кабельным ножом круговой и продольный надрез, затем раздвигают и совсем срезают по окружности.

Герметизация стыка втулки бокса и кабеля. При использовании кабеля ТПП
металлизированную (экранную) бумажную ленту наматывают на оболочку кабеля металлом
вверх, а голую медную жилы прикладывают к металлу ленты. Затем кабель вводят во втулку бокса таким образом, чтобы он плотно прикасался к внутренней поверхности втулки, которую тщательно зачищают. Медную экранную жилу обматывают 2-3 раза вокруг втулки и припаивают к ней паяльником. Для герметизации стыка втулку и кабель обматывают 5-7 слоями полиэтиленовой липкой ленты.

При зарядке бокса кабелем ТГ. его также вводят во втулку бокса, чтобы обрез свинцовой оболочки дошел до внутреннего конца втулки.

Поверхность втулки и оболочки кабеля зачищают ножом, залуживают, а затем припоем ПОССу-30-2 припаивают к втулке бокса. Далее с кабельного сердечника удаляют поясную изоляцию и приступают к разборке жил по слоям и пучкам для включения в каждый плинт. Разбивка кабельных жил по десятипарным пучкам. Кабель ёмкостью 10x2 имеет в верхнем пятом слое 31 и 32 пары. Начиная от контрольной пары, этот слой разбирают на три десятипарных пучка, которые будут включаться в 0, 8 и 9 плинты.

Одну или две запасные пары откладывают отдельно, а затем подводят к нулевому плинту. Четвёртые слой 26x2 разбирают на два десятипарных пучка для включения в первый и седьмой плинты и 6x2 в пятый плинт, третий слой, состоящий из 20x2, разбирают на два десятипарных пучка для включения во второй и шестой плинты; второй слой, состоящий из 14x2 и 6x2 из четвёртого слоя, образуют два десятка, которые пойдут к третьему и пятому плинтам. Первый слой, имеющий 8x2 и 2x2 из центрального, будет включаться в четвёртый плинт. Аналогично происходит разборка кабелей меньшей емкости

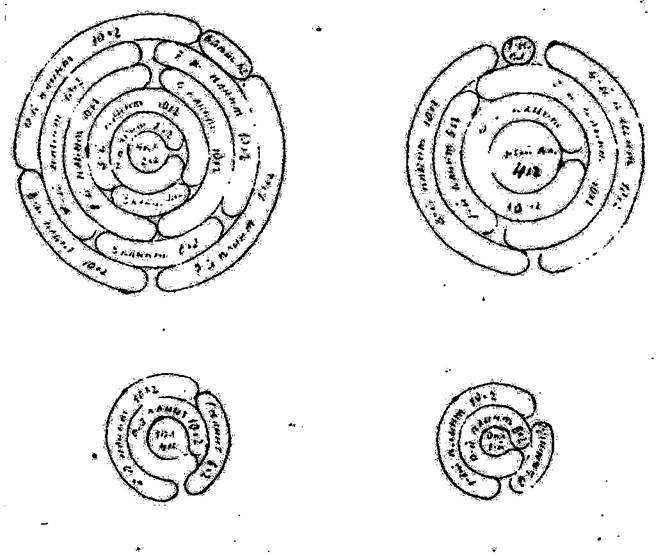

Рисунок 2 - Схема расшивки кабельных жил на деситипарным пучком

Расшивка жил. После разбивки жил на десятипарные пучки, к каждому пучку подвязывают ярлык с номером десятка, соответствующим номеру плинта в боксе, и пучки делят на чётные и нечётные, причем нулевую десятку принимают за четную. Чётные пучки укладывают по правой стороне корпуса бокса, а нечетные - по левой.

Расшивку начинают с десятка, предназначенного для 9-го плинта. Начиная от втулки бокса, пучок перевязывают прошпаренной суровой ниткой с шагом перевязки 20 мм. Перевязанный жгут укладывают на боковой внутренней стенке бокса таким образом, чтобы длина его была достаточной для обхода плинта сверху вниз и для расшивки жил по плинту. Например, путь прохождения пучка к 9-му плинту следующий: от втулки бокса по левой стороне внутренней стенки бокса, между 8-м и9-м плинтами, затем поворачивают к низу и дальше между перьями 9-го плинта. Такой запас позволяет при надобности отвернуть и отклонить плинт, не нарушая общего монтажа. Далее приступают к расшивке кабельных жил. Технология аналогична расшивке жил при зарядке десятипарной коробки. После 9-го пучка расшивается 8-й и т. д. до нулевого включительно.

Пайка жил кабеля к перьям плинтов. Припайка производится также, как и при монтаже распределительной коробки. После припайки всех пар и проверки её качества на перья надевают проваренные в кабельной массе бумажные гильзы, которые должны быть длиннее перьев на 2 мм. На запасные кабельные пары, которые подводят к нулевому плинту с запасом в 100 мм, надевают бумажные гильзы и подвязывают их к верхнему пучку. Завершение работы. Когда будут включены в перья плинта все жилы, осмотрены расшивка и припайка, и надеты гильзы на, перья, приступают к креплению плинтов к основанию бокса. Под каждый плинт подкладывают прокладку из картона и плотно привинчивают к основанию бокса. После укрепления плинтов проверяют жилы кабеля на обрыв, сообщение и измеряют сопротивление изоляции. После проведённых измерений и получения положительных результатов корешок бокса, заряженного кабелем ТГ, в месте ввода кабеля через отверстие для 9-го плинта, заливают кабельной массой МКС-2, разогретой до 80-90 С. После остывания массы к боксу привертывают заднюю крышку.

4 Контрольные вопросы:

1.  Каково назначение распределительных коробок на сетях ГТС

2.  Распределительная коробка имеет номер 25, что означает первая цифра номера.

3.  Что означает вторая цифра номера?

4.  Каково назначение кабельных боксов ГТС?

5.  Через какое расстояние накладывается стежки при расшивке десятипарного пучка?

6.  На каком расстоянии от конца кабеля производится кольцевой надрез оболочки при разрядке

7.  РК?

8.  Какой припой используется при запайке жил с контактными перьями.

9.  Какой длины должны быть гильзы, одеваемые на перья, если длина штифта плинта равна 30

10.  мм.

5 Содержание отчёта:

1.  Наименование темы занятия

2.  Цель занятия

3.  Задание

4.  Эскиз расшивки кабеля ТПП

5.  Ответы на контрольные вопросы

Практическое занятие № 8

Симметрирование кабелей связи

1 Цель: Практическое ознакомление с методом скрещивания и конденсаторного симметрирования.

2 Задание:

1.  Изучить на примере порядок выполнения расчетов для выполнения скрещивания и конденсаторного симметрирования.

2.  В соответствии с заданием выполнить расчет по выбору схемы скрещивания и конденсаторного симметрировании.

3 Краткие теоретические сведения:

1. Используя метод скрещивания и конденсаторный метод, определите оператор скрещивания, значение емкости дополнительного конденсатора и место его включения при симметрировании двух отрезков низкочастотного кабеля.

2. Покажите на рисунке и сделайте вывод о способе соединения жил и месте включения дополнительного конденсатора.

Исходные данные приведены в таблице 1.

Таблица 1 – Исходные данные

──────┬─────────────────────────────────────────────────────────────

│ Электрическая ёмкость жил относительно земли, пф

├─────────────────────────────┬───────────────────────────────

│ В отрезке кабеля А │ В отрезке кабеля Б

Вариант├──────────────┬──────────────┼───────────────┬───────────────

│ │ │ │

│ │ │ │

│ │ │ │

───────┴──────────────┴──────────────┴───────────────┴───────────────

1.

2.

3.

4.

5.

6.

7.

8.

9.

В данном задании необходимо отсимметрировать два соединяемых отрезка низкочастотного кабеля, используя метод скрещивания и конденсаторный метод. Рассмотрим пример выполнения задания.

Пример

Используя метод скрещивания и конденсаторный метод определите оператор скрещивания, значение ёмкости дополнительного конденсатора и место его включения при симметрировании двух отрезков симметричного кабеля. Покажите на рисунке и сделайте вывод о способе соединения жил в паре и месте включения дополнительного конденсатора на основании следующих исходных данных.

отрезок кабеля А - С аз = 45 пФ, С бз = 68 пФ;

Б Б

отрезок кабеля Б - С аз = 37 пФ, С бз = 75 пФ.

Решение:

Ёмкостная ассиметрия отрезка кабеля А состоит:

А А А

е = С аз - С бз == - 23 пФ.

Ёмкостная ассиметрияя отрезка кабеля Б состоит:

Б Б Б

е = С аз - С бз == - 38 пФ.

При симметрировании кабеля методом скрещивания должно соблюдаться следующее правило: если у соединяемых участков кабеля ёмкостные асимметрии имеют разные знаки, то жилы соединяются напрямую (оператор скрещивания "."), если же знаки одинаковые, то соединение жил должно быть со скрещивание (оператор скрещивания "х"). При соединении на прямую ёмкостные асимметрии складываются, а при соединении со скрещиванием - вычитаются.

Следовательно, в данном примере жилы в паре соединяются со скрещиванием. При этом ёмкостная ассиметрия всей длины кабеля, состоящего из двух отрезков, составит:

АБ А Б

е = е - е = -= 15 пФ.

Чтобы компенсировать эту асимметрию, необходимо подключить дополнительный конденсатор С доп = 15 пФ к жилам к жилам с меньшими частичными ёмкостями т. е. к жилам (а + б ), т. к.

А Б А Б

С аз + С бз > C бз + С аз

А Б

При подключении С доп к жилам "б + а " получим:

АБ А Б Б А

е = (С аз + С бз) - ( С аз + С бз + С доп) =

= (45 + + 37 + 15) = = 0.

Анализируя полученные результаты можно сделать вывод: жилы данных пар следует соединить со скрещиванием по оператору "х", а дополнительный конденсатор С доп подключить к жилам "а + б", как показано на рис 1. В этом случае ёмкостная асимметрия цепи будет равна "0" и требуемые нормы по взаимозащищенности обеспечиваются.

отрезок А отрезок Б

а ────┬───────────── ─────┬─────────── а

│ \ / │

│ \ / │

│ / \ │

б ────│──────┬───────/ │ \──────│──────┬─── б

│ │ │ Сдоп │ │

А ──┴── ──┴── А ──┴── Б ──┴── ──┴── Б

Cаз ──┬── ──┬── Сбз ──┬── Саз ──┬── ──┬── Сбз

─┴─ ─┴─ ─┴─ ─┴─ ─┴─

─ ─ ─ ─ ─

Рисунок 1 - Соединение жил кабеля при симметрировании

4 Контрольные вопросы:

1.  Как определяется оператор скрещивания?

2.  Какое правило должно соблюдаться при симметрировании кабеля методом скрещивания?

5 Содержание отчета

1. Наименование темы занятия.

2. Цель занятия.

3. Задание.

4. Пример выполнения задания с комментариями.

5. Сделать вывод о правильности выбора схемы скрещивания и конденсаторного симметрирования.

Практическое занятие 9

Защита кабелей связи от коррозии

1 Цель: Практическое ознакомление с защитой кабелей связи от коррозии.

2 Задание:

1.  Укажите виды и причины коррозии металлических покровов кабелей связи;

2.  Постройте диаграмму распределения потенциалов на оболочке кабеля вдоль трассы;

3.  Укажите, какие зоны получились на оболочке;

4.  Определите, где и какая требуется защита;

5.  Укажите активные меры защиты оболочек кабеля от коррозии;

6.  Поясните их конструкцию и принцип действия;

7.  Исходные данные приведены в табл. 11.

3 Краткие теоретические сведения:

Таблица 1 – Значение потенциалов на оболочке

----

Вари - Значения потенциалов на оболочке

ант

Ф КИП1 КИП2 КИПЗ КИП4 КИП5 КИП6 КИП7 КИП8 КИП9 КИП10

----

1 +Ф +1 +1,5 +1,5 +1,5 О О О О +1,0 +1,0

- Ф О О О 0 -1,5 -2,0 -1,5 -1,0 -1,0 О

----

2 +Ф 0 +0,5 +1,0 +1,0 +1,0 О О О 0 +1,0

- Ф 0 О -1,0 -1,0 -1,0' -2,0 -2,0 -1,0 О О

----

3 +Ф +1,0 +1,5 +2,0 +2,0 +1,0 0 +1,0 +2,0 +2,0 +2,0

- Ф -1,0 -1,5 -2,0 -2,0 -2,0 О О О 0 0

----

4 +Ф 0 0 0 +1,0 +1,5 +1,5 +0,5 О +1,О +2,0

- Ф 0 -1,0 -1,0 -1,5 -1,5 -2,0 -2,0 -2,0 О О

----

5 +Ф 0 +1,0 +2,0 +2,0 +2,0 +1,0 0 О 0 +1,0

- Ф О ,0 -2,0 -1,0 О О

----

6 +Ф 0 +1,0 0 0 +0,5 +1,0 +1,5 +2,0 +1,5 +0,5

- Ф О -1,0 0 -1,0 -0,,5 -1,0

-----

7 +Ф 0 0 +1,0 +1,5 +1,5 +1,0 +0,5 О О О

- Ф -1,5 -1,5 -1,0 -1,0 -0,,5 -1,0 -1,5

-----

8 +Ф +1,0 +1,+1,0 +2,0 +2,0 +1,5

- Ф 0 -0,5 -1,0 -1.5 -1,О О

------

9 +Ф +1,5 +1,5 +2,0 0 0 О 0 +1,0 +1,0 0

- Ф 0 -1,5 -1,5 0 -0,5 -1,0 О О О -0,5

------

10 +Ф 0 О О +1,5 О +0,5 +1,0 +1,5 +2,0 +1,0

- Ф -2,0 -1,5 0 -1,5 О О О -1,5 -2,0 -0,5

------

Для выполнения задания изучите материал [1,с. 175-181] и методические указания по этому разделу. приведите условие задачи и таблицу с Вашим вариантом задания. твет на первый вопрос Вы найдете в [1, с. 175-178]. Составьте ответ краткий, конкретный, своими словами. остройте потенциальную диаграмму; определите по этой диаграмме, какие зоны образовались на оболочке кабеля; выберите меры защиты от коррозии и укажите их.

Пример

Таблица 2 - Пример

----

Ва - Значение потенциалов на оболочке

ри

ант Ф КИП1 КИП2 КИП3 КИП4 КИП5 КИП6 КИП7 КИП8 КИП9 КИП10

-----

0 +Ф +0,5 +1,0 +1,5 +1,5 +1,0 +0,

- Ф О О О -0,5 -1,0 -1,5 -1,5 -1,0 -0,5, О

----

На построенной диаграмме на участке от 1 до 3 КИП на оболочке кабеля

образовалась анодная зона, от 3 до 7 КИП - знакопеременная зона, от 7 до 10

КИП - катодная зона.

Защита кабеля от коррозии должна быть предусмотрена для участков от

КИП 1 до КИП 3 - катодная станция или прямой дренаж и от КИП 3 до КИП 7 -

поляризованный дренаж.

5.3. Конструкция и принцип действия активных методов защиты от кор-

розии рассмотрены в [1, с.]. Ответ составьте краткий, конкретный.

Не следует приводить дословные выдержки из учебников.

4 Содержание отчета

1. Наименование темы занятия.

2. Цель занятия.

3. Задание.

4. Пример выполнения задания с комментариями.

5. Диаграмма распределение потенциалов.

5 Контрольные вопросы

1.  Как построить диаграмму распределения потенциалов на оболочке кабеля вдоль трассы?

2.  Какие зоны получились на оболочк?

Литература

1.  Гроднев сооружения связи. - М.: Радио и связь, 1999.

2.  Гроднев -оптичесике линии связи. - М.: Радио и связь, 1999.

3.  Гроднев связи. - М.: Радио и связь, 1999.

4.  Левинов линии связи и радиотрансляционных сетей. - М.: Связь, 1999.

5.  Справочник: Строительство кабельных сооружений связи. ~ М.: Радио и связь, 1999.

6.  Руководство по строительству линейных сооружений магистральных и внутризоновых кабельных линий связи. - М.: Радио и связь, 2000.

7.  Эксплуатация линейных сооружений ГТС. - М.: Радио и связь, 2000.

8.  Справочник: Городские телефонные кабели /Под ред. , , - М.: Связь, 1999.

9.  Барон кабельные линии связи. - М.: Связь, 1999.
