NexStar SLT. Руководство по экплуатации (стр. 1 )

РУКОВОДСТВО П
О ЭКПЛУАТАЦИИ

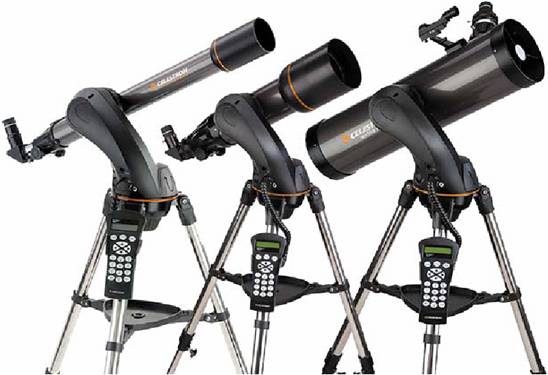

NexStar 60 . NexStar 80 . NexStar 102 . NexStar 114 . NexStar 5SE

СОДЕРЖАНИЕ

ВВЕДЕНИЕ........................................................................................................................................................................ 4

Техника безопасности..................................................................................................................................................... 4

СБОРКА............................................................................................................................................................................. 7

Сборка телескопа NexStar.............................................................................................................................................. 7

Установка держателя пульта управления................................................................................................................. 8

Установка вилочной монтировки на треногу........................................................................................................... 8

Установка телескопа на монтировку......................................................................................................................... 8

Диагональное зеркало................................................................................................................................................ 8

Окуляр......................................................................................................................................................................... 9

Фокусировка............................................................................................................................................................... 9

Искатель Star Pointer.................................................................................................................................................. 9

Установка искателя.................................................................................................................................................. 10

Работа с искателем................................................................................................................................................... 10

Установка пульта управления................................................................................................................................. 11

Включение телескопа............................................................................................................................................... 11

ПУЛЬТ УПРАВЛЕНИЯ................................................................................................................................................ 12

Пульт управления..................................................................................................................................................... 12

Функции пульта управления........................................................................................................................................ 13

Начальное позиционирование: меню Alignment..................................................................................................... 14

Sky Align - Установка по ночному небу................................................................................................................. 14

Auto Two-Star Align - Автоматическая установка по двум звездам.................................................................... 16

Two Star Alignment - Установка по двум звездам................................................................................................. 16

One-Star Align - Установка по одной звезде........................................................................................................... 17

Solar System Align – Установка по объектам Солнечной системы...................................................................... 17

Re-Alignment - Повторная установка...................................................................................................................... 18

Каталог объектов.......................................................................................................................................................... 18

Выбор объекта.......................................................................................................................................................... 18

Наведение на объект................................................................................................................................................. 19

Поиск планет............................................................................................................................................................. 19

Режим обзора............................................................................................................................................................ 19

Обзор созвездий....................................................................................................................................................... 19

Клавиши поворота........................................................................................................................................................ 20

Настройка скорости: RATE...................................................................................................................................... 20

Общие настройки.......................................................................................................................................................... 20

Режим ведения: Tracking Mode................................................................................................................................ 20

Скорость ведения: Tracking Rate............................................................................................................................. 21

Просмотр настроек времени/места: View Time-Site............................................................................................... 21

Пользовательские объекты: User Defined Objects................................................................................................. 21

Показать RA/Скл: Get RA/DEC............................................................................................................................. 21

Перейти к RA/Скл: Goto RA/Dec........................................................................................................................... 21

Определение объекта: Identify.................................................................................................................................. 22

Настройки фильтрации: меню Scope Setup................................................................................................................ 22

Компенсация люфта: Anti-backlash......................................................................................................................... 22

Допустимый угол наведения: Slew Limits.............................................................................................................. 22

Фильтр объектов: Filter Limits................................................................................................................................. 22

Клавиши поворота: Direction Buttons...................................................................................................................... 23

Направление наведения: Goto Approach................................................................................................................. 23

Скручивание проводов: Cordwrap........................................................................................................................... 23

Дополнительные функции: меню Utilities................................................................................................................... 23

Отключение GPS: GPS On/Off.............................................................................................................................

Управление подсветкой: Light Control.................................................................................................................... 23

Заводские установки: Factory Setting....................................................................................................................... 23

Версия: Version......................................................................................................................................................... 23

Показать Atl-Az: Get Alt-Az................................................................................................................................... 23

Перейти к Alt-Az: Goto Alt-Az................................................................................................................................. 23

Режим ожидания: Hibernate...................................................................................................................................... 23

Меню Солнце: Sun Menu......................................................................................................................................... 24

Меню прокрутка: Scrolling Menu............................................................................................................................ 24

ОСНОВЫ АСТРОНОМИЧЕСКИХ НАБЛЮДЕНИЙ............................................................................................ 26

Фокусировка............................................................................................................................................................. 26

Ориентация изображения......................................................................................................................................... 26

Расчет увеличения.................................................................................................................................................... 26

Расчет поля зрения телескопа.................................................................................................................................. 27

Общие рекомендации по проведению наблюдений................................................................................................ 27

НАБЛЮДЕНИЕ НЕБЕСНЫХ ОБЪЕКТОВ............................................................................................................ 28

Наблюдение Луны.................................................................................................................................................... 28

Полезные рекомендации по наблюдению Луны..................................................................................................... 28

Наблюдение планет................................................................................................................................................... 28

Полезные рекомендации по наблюдению планет................................................................................................... 28

Наблюдение Солнца................................................................................................................................................. 28

Полезные рекомендации по наблюдению Солнца................................................................................................. 29

Наблюдение объектов дальнего космоса................................................................................................................ 29

Условия видимости.................................................................................................................................................. 29

Прозрачность............................................................................................................................................................ 29

Яркость неба............................................................................................................................................................. 29

Видимость................................................................................................................................................................. 29

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ........................................................................................................................... 31

Обслуживание и чистка оптики................................................................................................................................... 31

Юстировка..................................................................................................................................................................... 31

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ........................................................................................................ 32

ПРИЛОЖЕНИЕ A – ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ............................................................................. 34

ПРИЛОЖЕНИЕ В – ГЛОССАРИЙ ТЕРМИНОВ.................................................................................................... 35

ПРИЛОЖЕНИЕ C – РАЗЪЕМ RS-232........................................................................................................................ 38

ПРИЛОЖЕНИЕ D – КАРТЫ ЧАСОВЫХ ПОЯСОВ.............................................................................................. 39

КАРТЫ ЗВЕЗДНОГО НЕБА....................................................................................................................................... 41

Поздравляем с покупкой телескопа Celestron NexStar! Это представитель нового поколения телескопов с компьютерным управлением. Удобный и простой в использовании, телескоп NexStar полностью готов к работе после нахождения всего лишь трех ярких небесных объектов. Это идеальное сочетание мощности и компактности. Начинающим астрономам-любителям будет полезна функция обзора неба - Sky Tour, обеспечивающая автоматическое нахождение и последовательное наведение на наиболее интересные небесные объекты. Более опытные пользователи смогут по достоинству оценить обширную базу, содержащую более 4.000 объектов, в том числе настраиваемые списки наиболее интересных объектов дальнего космоса, планет и ярких двойных звезд. Уровень начальных знаний наблюдателя не имеет значения - телескоп NexStar откроет Вам и Вашим друзьям все чудеса Вселенной.

Назовем лишь некоторые из его многочисленных встроенных функций:

•  Невероятно высокая скорость наведения - 4°/сек.

•  Приводы закрытого исполнения и оптические датчики положения.

•  Компьютеризированный пульт управления с базой данных на 4.000 объектов.

•  Возможность сохранения объектов, добавленных пользователем, а также

•  множество других уникальных функций.

Непревзойденные характеристики телескопа в сочетании со строжайшими требованиями Celestron к качеству оптической системы делают его одним из наиболее мощных и простых в использовании инструментов для астрономов-любителей среди доступных на рынке на сегодняшний день.

Уделите время изучению данного руководства прежде чем отправляться в путешествие по Вселенной. На полное освоение всех функций телескопа может уйти несколько сеансов наблюдения, поэтому первое время следует всегда держать его под рукой. В пульт управления заложены пошаговые инструкции для проведения начального позиционирования, позволяющие за считанные минуты подготовить его к работе. Сверяйтесь с данным руководством при выполнении указаний на экране пульта управления. Здесь подробно рассматривается каждый шаг настройки, а также приводятся необходимые справочные материалы и полезные советы для того, чтобы сделать Ваши наблюдения максимально простыми и приятными.

Телескоп NexStar был специально разработан для того, чтобы подарить Вам годы увлекательных и познавательных наблюдений. Однако для обеспечения Вашей безопасности и сохранности оборудования необходимо соблюдать определенные правила.

Техника безопасности

Запрещается смотреть прямо на Солнце невооруженным глазом или через телескоп без использования соответствующего солнечного фильтра. Несоблюдение данного требования может привести к необратимому повреждению глаз и слепоте.

Не используйте телескоп для проекции изображения Солнца на какую-либо поверхность. Тепловыделение внутри прибора может привести к выходу из строя телескопа и/или любого установленного на нем оборудования.

Не используйте окулярные солнечные фильтры или призму Гершеля. Тепловыделение внутри телескопа может привести к поломке и трещинам данного оборудования, что приведет к попаданию в глаз прямых солнечных лучей.

Не оставляйте телескоп без присмотра, особенно в присутствии детей или взрослых, не имеющих соответствующих навыков обращения с данным телескопом.

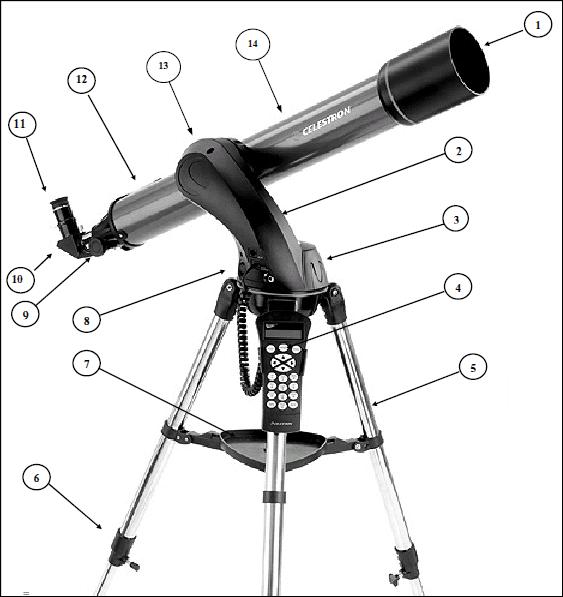

Рефрактор NexStar SLT (изображен NexStar 60)

1	Линзовый объектив	8	ÂВключение питания
2	Вилочная монтировка	9	Ручка фокусировки
3	Отделение для батарей	10	Диагональное зеркало
4	Пульт управления	11	Окуляр
5	Тренога	12	Искатель Star Pointer (не показан)
6	ÇÇ Зажимы опоры треноги	13	Крепление типа "ласточкин хвост"
7	Полочка для принадлежностей	14	Труба телескопа

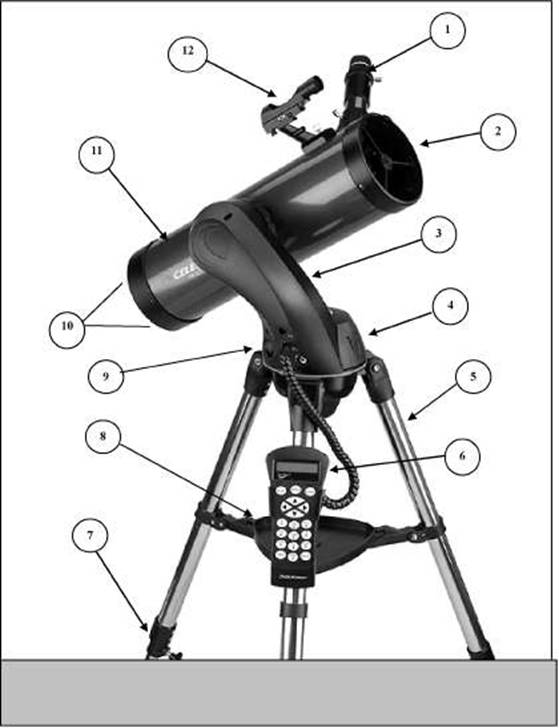

NexStar SLT Reflecting Telescope (Изображен NexStar 114)

1	Окуляр	7	ÇÇФиксатор опоры треноги
2	Вторичное зеркало	8	Полочка для принадлежностей
3	Вилочная монтровка	9	ÂêëВключение питания
4	Отделение для батарей	10	Ручки юстировки
5	Тренога	11	Оптическая труба
6	Пульт управления	12	Искатель Star Pointer

Телескоп NexStar поставляется ввиде предварительно собранных узлов в удобной многоразовой коробке и приводится в рабочее состояние за считанные минуты. В комплект поставки также входят следующие принадлежности:

•  Окуляры 25 мм и 9 мм 1,25"

•  Диагональное зеркало 1,25" (только для моделей NexStar 60, 80 и 102)

•  Искатель Star Pointer с оправой

•  Усовершенствованная полочка для принадлежностей

•  Программа-планетарий The Sky™ Level 1

•  Программа управления телескопом NSOL

•  Пульт управления NexStar с базой данных объектов

Сборка телескопа NexStar

Телескоп состоит из трех основных частей: оптической трубы, вилки и треноги. Все это собирается в считанные секунды благодаря быстроразъемному стяжному винту, расположенному под посадочной площадкой треноги, и крепежному зажиму типа "ласточкин хвост" с внутренней стороны вилочной монтировки. Сперва извлеките все принадлежности, упакованные в отдельные коробки. Не выбрасывайте упаковку, чтобы иметь возможность использовать ее для транспортировки телескопа в дальнейшем. Перед установкой оптики необходимо закрепить трубу телескопа на треноге. Сначала установите на треногу полочку для принадлежностей:

1.  Достаньте треногу из упаковки и расставьте опоры так, чтобы центральная стяжка полностью распрямилась.

2.  Возьмите полочку для принадлежностей и установите ее на стяжку между опорами треноги (см. рис 2-1).

3.  Навинтите полочку на шпильку, расположенную в центре стяжки.

4.  Доведите стопорные выступы под зажимы стяжки, до щелчка.

Рис. 2-1

Перед установкой вилочной монтировки и трубы желательно выровнять треногу, отрегулировав высоту опор. Позднее можно будет провести более тонкую подгонку. Для регулировки высоты опор треноги:

Пузырьковый упровень

1.  Ослабьте фиксаторы на опорах треноги.

2.  Выдвините каждую опору вниз на 15 – 20 см.

3.  Отрегулируйте высоту треноги таким образом, чтобы пузырек воздуха в пузырьковом уровне находился в центре окружности.

4.  Закрепите каждую опору, затянув фиксаторы.

Рис. 2-2

Установка держателя пульта управления

К телескопу прилагается удобный держатель пульта управления, который легко пристегивается к любой из опор треноги. Для установки держателя просто поверните его квадратным пластиковым выступом вверх, приставьте к опоре треноги и надавите до щелчка.

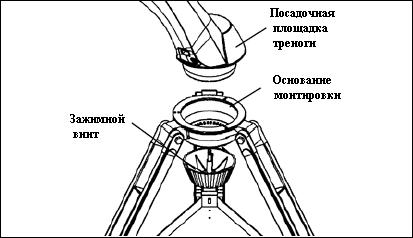

Установка вилочной монтировки на треногу.

По окончании сборки треноги оптическая труба и вилочная монтировка с легкостью устанавливается на нее с помощью быстроразъемного стяжного винта, расположенного под посадочной площадкой треноги.

1.  Вставьте основание вилочной монтировки в посадочную площадку треноги.

2.  Закрутите зажимной винт в отверстие в нижней части основания монтировки и затяните его вручную.

Рис. 2-3

Рис. 2-4

Установка телескопа на монтировку

Для установки оптической трубы на монтировку используется крепление "ласточкин хвост". Для установки следует:

1.  Ослабьте зажимной винт.

2.  Вставьте крепежную планку оптической трубы в зажим вилочной монтировки. Убедитесь, что надпись на боковой части трубы не оказалась перевернутой после установки на монтировку.

3.  Прочно закрепите трубу на монтировке, вручную затянув зажимной винт.

Сборка телескопа NexStar завершена и теперь можно приступать к установке дополнительных принадлежностей.

Диагональное зеркало
