РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Блок трансляционных трансформаторов

OT-4960

Inter M

Распаковка и установка:

Установка и обслуживание блока трансляционных трансформаторов не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения блока внимательно прочитайте это руководство.

Аккуратно распакуйте блок ОТ-4960, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить блок или обращаться в службу сервиса.

Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.

ЗАПРЕЩАЕТСЯ включать блок ОТ-4960 со снятой верхней крышкой.

Функциональные возможности:

·  Блок трансформаторов OT-4960 предназначен для трансляции на удаленные линии музыкальных и речевых программ от усилителя QD-4960.

·  Блок OT-4960 имеет 4 канала с выходным напряжением 70 и 100 В.

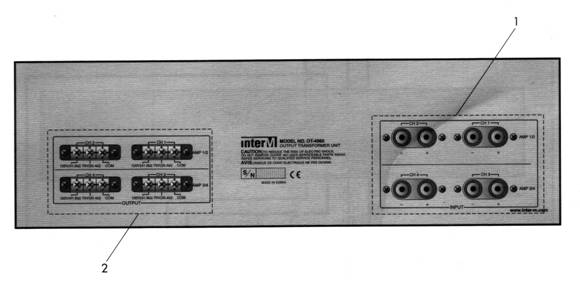

Задняя панель



1.  КЛЕММЫ ДЛЯ ПОДКЛЮЧЕНИЯ УСИЛИТЕЛЯ МОЩНОСТИ

К этим клеммам подключаются выходы от усилителя QD-4Ом/240 Вт).

2.  КЛЕММЫ ДЛЯ ПОДКЛЮЧЕНИЯ АКУСТИЧЕСКИХ СИСТЕМ

При работе усилителя QD-4960 от сети переменного тока 230 В, напряжение на выходе блока составляет 70 и 100 В.

Технические характеристики QD-4960

Выходная мощность…………………………….…………... …………..………70В (20,4 Ом), 100В (41,6 Ом)

Входная мощность / сопротивление……………………………………………………………….240Вт / 4 Ом

Диапазон воспроизводимых частот (+1, -3 дБ)……………………………………………………20 Гц-20 кГц

Вес……………………………………………………………………………………………….………………….24 кг

Размеры…………………………………………………………………………………..……...482 х 132 х 280 мм

Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,

YANGJU – KUN, KYUNGKI – DO, KOREA

~5,

Гарантия изготовителя

ü  Гарантия действительна в течении 12 месяцев с момента продажи блока.

ü  При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.

ü  Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.

ü  Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.

Наименование изделия: Блок трансляционных трансформаторов ОТ-4960

Серийный номер модели:

Дата продажи:

Продавец:
