(Московско-Окружная дистанция пути ПЧ-14)

Водопропускная труба на 10 км ПК 2 участка Москва – Ожерелье

(Московско-Окружная дистанция пути ПЧ-14)

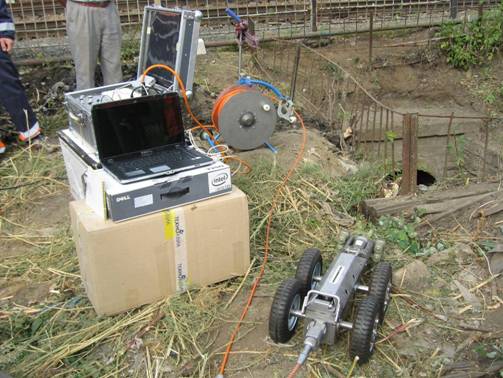

Рисунок 1 – Теледиагностический комплекс «Тарис» у трубы

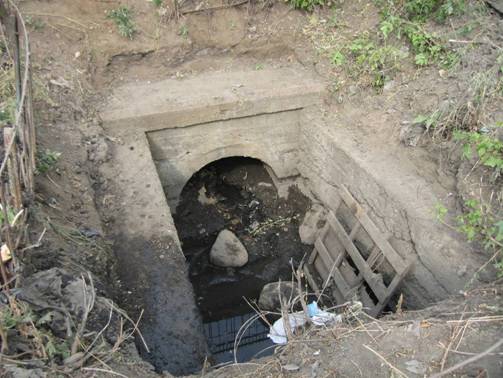

Рисунок 2 – Общий вид выходного оголовка и приёмного колодца

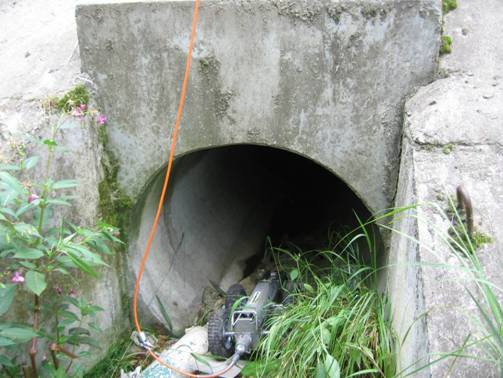

Рисунок 3 – Установка транспортного модуля у выходного оголовка

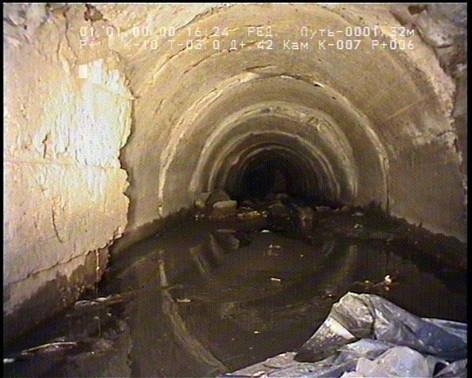

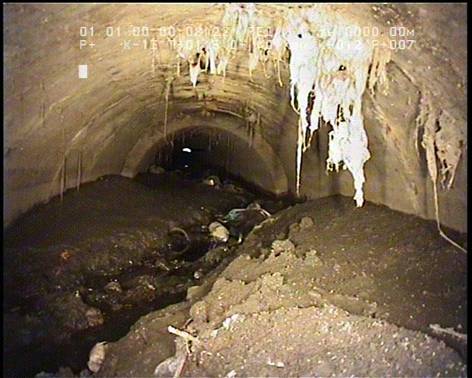

Рисунок 4 – Общий вид внутри трубы со стороны выходного оголовка

Рисунок 5 – Общий вид внутри трубы со стороны входного оголовка

Водопропускная труба на 21 км ПК 0 участка Москва – Ожерелье

(Московско-Окружная дистанция пути ПЧ-14)

Рисунок 6 – Установка транспортного модуля у выходного оголовка

Рисунок 7 – Пост управления теледиагностическим комплексом

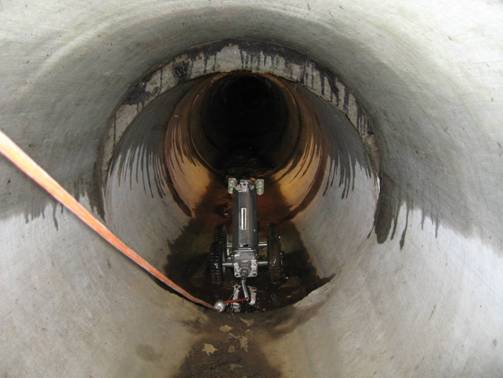

Рисунок 8 – Транспортный модуль внутри трубы

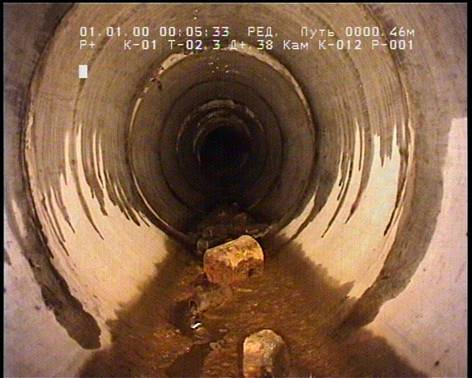

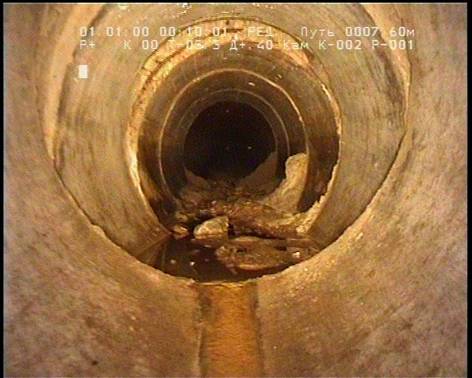

Рисунок 9 – Общий вид внутри трубы, 1-е и 2-е кольцо

Рисунок 10 – Просадка 2-го кольца на 35 см

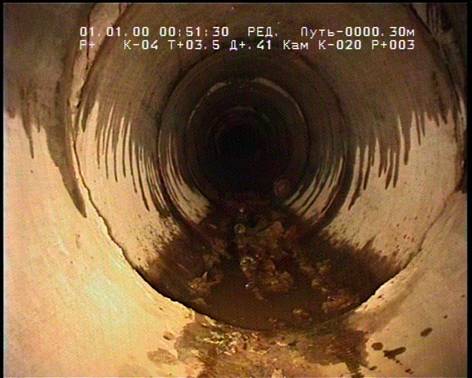

Рисунок 11 – Общий вид внутри трубы, 5-е кольцо

Рисунок 12 – Просадка 8-го кольца на 23 см

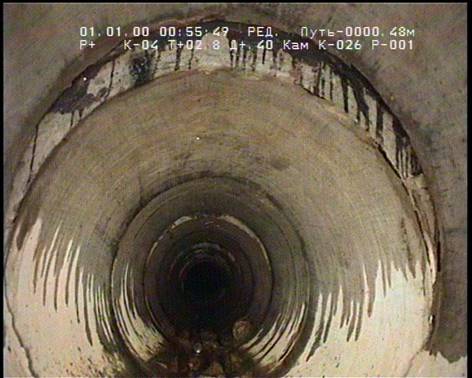

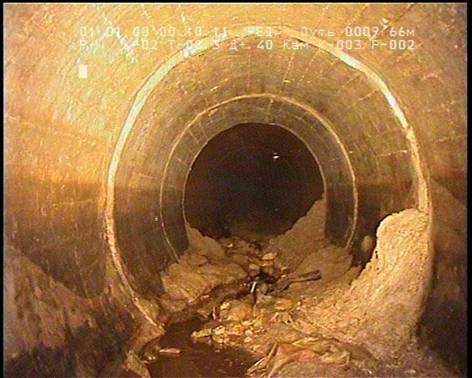

Рисунок 13 – Общий вид внутри трубы, 8-е и 9 кольцо

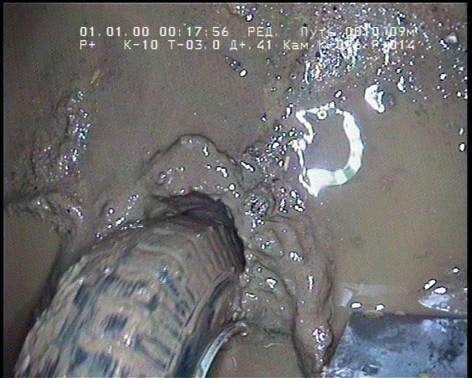

Рисунок 14 – Положение переднего левого колеса

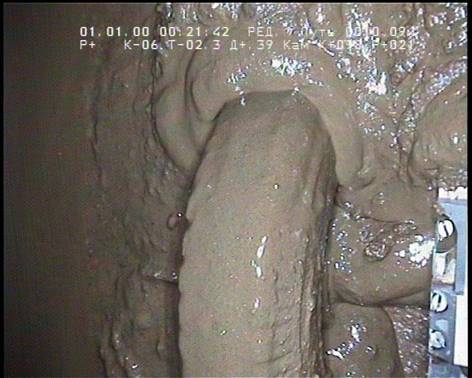

Рисунок 15 – Тоже

переезжали через препятствие

(рис.11)


подъём по наносам

(рис.13)


23 см

(рис.12)


35 см

(рис.10)

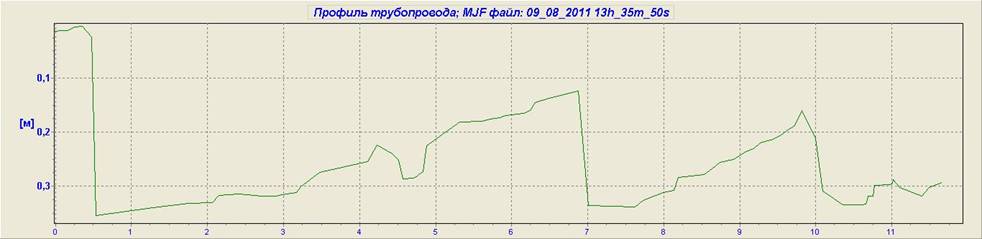

Рисунок 16 – Продольный профиль трубы
