Московский государственный технологический университет
«СТАНКИН»
Лабораторная работа №3
по электронике
Исследование последовательностных схем цифровой электроники.
Выполнил: студент группы М6-1 Д.
Проверил: преподаватель
Москва 2008
Цель: Понять принцип работы триггеров, счетчиков, регистров, научиться строить диаграммы. Уметь отличать синхронный триггер от асинхронного.

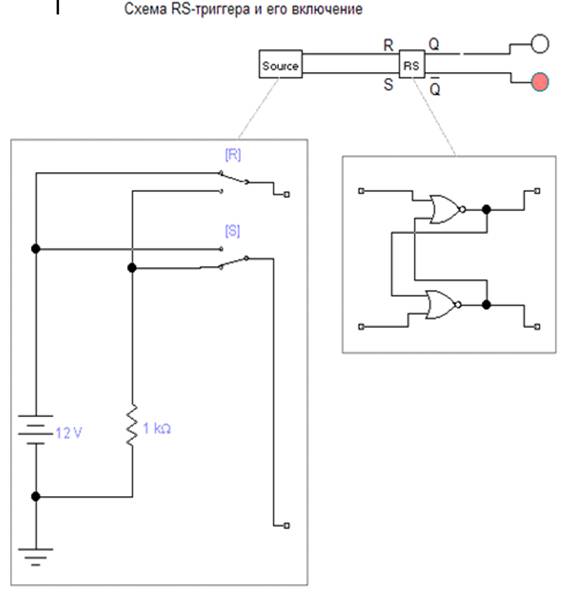

Собрать схему RS-триггера. Построить таблицу истинности, соответствующую его
R | S | Q | Q’ |
0 | 0 | пред. сост. | |
0 | 1 | 1 | 0 |
1 | 0 | 0 | 1 |
1 | 1 | ------- |
|
 |

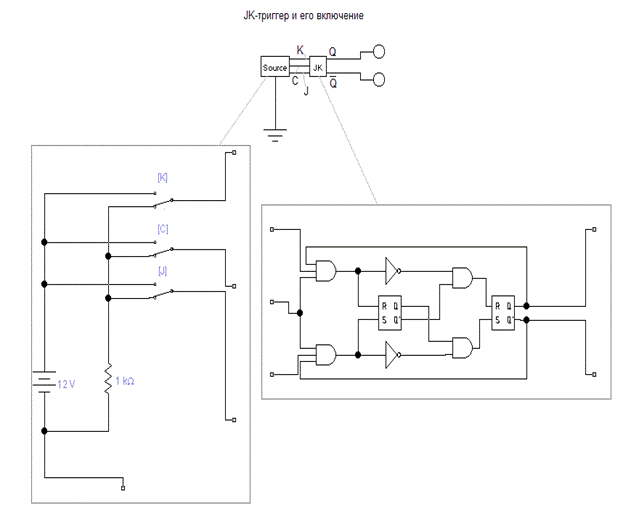

C
 |
J
 |
 |
K
 |
Q
 |
 |
Q’
 |
3. Собрать схему D-триггера. Построить диаграммы для входов C, D, выходов Q.
 |
 |
C
 |
D
 |
Q
|
Q’
 |
4 Собрать схему T-триггера. Построить диаграммы для входа Т, выходов Q.
 |
 |
T
 |
Q
 |

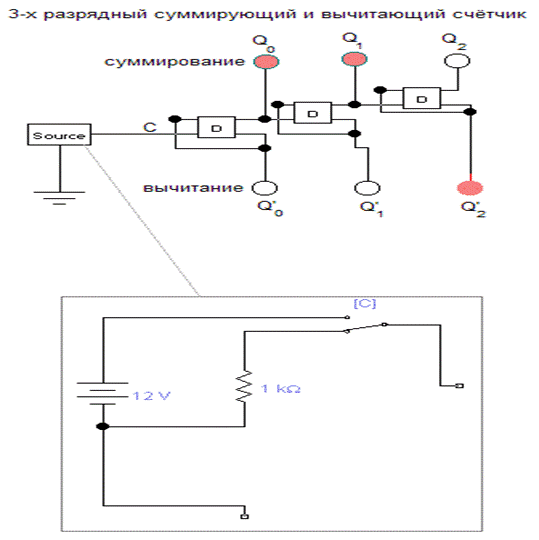

5. Собрать схему счетчиков 3-х разрядных : суммирующего и вычитающего. Построить диаграммы для входа и выходов с каждого разряда.
 |
C
Q0
 |
Q1
 |
Q2
 |
Q’0
|  | |  |
Q’1
| |
Q’2
 |

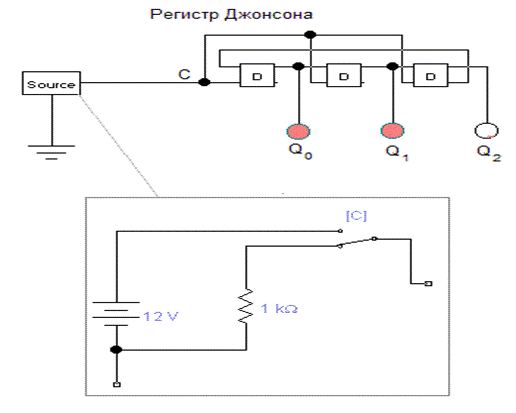

6.Собрать схему регистра Джонсона и нарисовать диаграммы для входа и выходов с
каждого разряда.
 |
 |
C
 |  |  |
Q0
Q1
Q2
