Открытое письмо

Прокурору муниципального образования
город  Власову

Главе муниципального образования
город  Потапову

Заместителю главы администрации
по вопросам ЖКХ

Совету депутатов города Бердска

от ,

Открытое письмо

, , Уважаемые депутаты, – эта информация не против Вас, но для Вас.

В отопительном периоде 2011 – 2012 годах климатические данные для городов Новосибирска и Бердска сложились очень благоприятно. Это хорошо.

Мы (потребители) решили, по имеющейся у нас документации, проанализировать за какие деньги (оплата за коммунальный ресурс по отоплению) нам обошлось тепло в квартирах.

Дело не в ТЭЦ г. Новосибирска, где используются вторичные энергоресурсы, а в эксплуатации теплового хозяйства г. Бердска и контроле за эксплуатацией.

Контроль и анализ эксплуатации котельных, где должно быть нормирование расходов топлива, тепловой и электрической энергии – это установление плановой меры их рационального потребления. Задачей нормирования является разработка, утверждение и внедрение в производство прогрессивных норм расхода, обеспечивающих экономное использование топливно-энергетических ресурсов в производстве.

Нормы расхода должны систематически совершенствоваться по мере технического прогресса и изменений условий производства.

Норму расхода газа, мазута, угля, полученную расчетным путём, необходимо сравнивать с фактическими удельными расходами передовых предприятий. Проводить теплотехнические испытания котлоагрегатов, определять К. П.Д., составлять режимные карты и работать по ним. Расход топлива нормируется в килограммах условного топлива. 7000 ккал/кг – теплота сгорания условного топлива.

Отпуск тепловой энергии котельных должен производиться в соответствии с утвержденным температурным графиком котельной на данный отопительный период в цифровом исполнении.

Тепловые сети, ЦТП, тепловые узлы зданий, сооружений должны работать по разработанному тепловому режиму, который выбрал наиболее рациональный метод регулирования отпуска тепла (качественное регулирование) и по наиболее выгодному температурному графику в цифровом исполнении. Тепловой график утверждает руководитель.

Существует ли расчетная схема тепловых сетей г. Бердска и пьезометрический график тепловой сети г. Бердска мы не знаем, поэтому расчёт ведём от квартиры к котельной.

Многих удивил месяц февраль 2012 года. Месяц «короткий», а денег за ресурс по отоплению взяли много. Мы берём его за основу расчёта на примере одной квартиры.

Адрес: Рогачёва, дом 1, кв. 81.

Приборы отопления: конвектора с кожухом «Комфорт-20» в 3-х комнатной квартире на 3 этаже 9-этажного панельного жилого дома.

Дом оборудован общедомовым прибором учёта тепла.

Общая площадь квартиры 62,5 м2 Жилая площадь 38,6 м2

№№	помещение	Площадь, м2	Параметры прибора, мм	экм
1	комната	17,1	длина прибора	1300	3,5 экм
2	комната	10,1	длина прибора	800	2 экм
3	сан. узел	2,6
4	сан. узел	1
5	комната	11,4	длина прибора	600 + 600	2,8 экм
6	коридор	10,5
7	гардероб	1,3
8	кухня	8,5	длина прибора	600	1,4 экм
	Итого:	62,5			9,7 экм

1 экм = 435 ккал/час при температурном напоре 64,5ºС и расходе воды 17,4 л/час.

Под экм понимается поверхность прибора с теплоотдачей 435 ккал/час при стандартных температурах теплоносителя воды t1 = +95ºC, t2 = +70ºC или tср = 82,5ºС и температуре помещения tп +18ºС, т. е. при средней разности температур

tср – tп = 82,5 – 18 = 64,5ºС.

Не трудно увидеть, что 1 экм будет соответствовать 1м2 поверхности в том случае, когда коэффициент теплопередачи прибора равен

К = (435 ккал/час)/(82,5 – 18)•1 = 6,75 ккал/м2•час•ºС

К сожалению, в утверждённом температурном графике МУП «КБУ» нет температуры воды (T3), поступающей в отопительную систему. Кто отвечает за эксплуатацию ЦТП и тепловых сетей МУП «КБУ» не знает? (см. Приложение 1 Текст «Поставщик оставляет за собой право изменять параметры теплоносителя, варьируя количеством и качеством теплоносителя, при этом не нарушая порядок предоставления коммунальных услуг гражданам и не несёт ответственности за регулировку внутридомовой системы здания.»)

Это лукавство – потому как, согласно справочной литературе, экономия только электроэнергии достигается за счёт выполнения правильной пусковой регулировки сети и отопительных систем, повышении расчётных температур воды в сети (а не срезки на 115ºС), правильного подбора сопел к элеваторам тепловых пунктов, строгого соблюдения принятого температурного графика и режима регулировки отпуска тепла, а не варьируя количеством и качеством теплоносителя.

Условно принимаем 1 экм = 1 м2 и рассчитываем тепловую нагрузку отопительного прибора.

Расчётная тепловая нагрузка отопительного прибора конвективно-излучающего действия в Гкал/час определяется по формуле (для общих случаев):

Qор = K F ∆tp •1

где K – коэффициент теплопередачи прибора, ккал/м2•час•ºС

F – площадь поверхности нагрева прибора, м2

∆tр – температурный напор, ºС

∆tр = 0,5(t1p + t2p) – tвр (2)

Здесь t1p и t2p – расчетные температуры греющей воды соответственно на входе в прибор и выходе из него, ºС

tвр – расчетная температура воздуха в помещении, ºС

Коэффициент (K) теплопередачи отопительного прибора зависит от температурного напора.

Показания прибора учета тепла средние: t1 = 88,79ºС; t2 = 58,01ºС

Эти показания прибора тоже надо брать условно, так как система отопления подключена к тепловой сети через элеватор, а тепловая сеть работает по температурному графику 130 – 70 ºС.

130 – 95ºС

Коэффициент смешения равен: u = –––––––––––––– = 1,4

95 – 70ºС

Тогда возникают вопросы, с какой температурой поступает вода в систему отопления (T3) и при какой температуре наружного воздуха?

Не будем гадать, расчёты покажут.

Рассчитываем тепловую нагрузку отопительного прибора для поддержания температуры воздуха в помещении 20ºС при среднемесячных температурах февраля t1 = 88,79ºС и t2 = 58,01ºС, зафиксированных общедомовым прибором учёта тепла. (Приложение 2):

Qор = 4,2(ккал/м2•час•ºС) х 9,7м2 х [0,5(88,79+58,01)–20ºС]•10-6 = 0,0021755 Гкал/час (3)

Период нормальной работы прибора с 25 января по 24 февраля 2012 года составляет 743 часа. Смотри Приложение 2

0,0021755 Гкал/час х 743 час = 1,61639 Гкал/месяц

В феврале месяце 2012 г: 29 дней х 24 часа = 696 часов.

Тепловая нагрузка по прибору: 0,0021755 Гкал/час х 696 часов = 1,514149 Гкал/месяц

В квитанции за февраль 2012 г. указано 2,3982 Гкал

К оплате представлена сумма: 1207,02 руб х 2,3982 Гкал = 2894,71 руб

А по общедомовому прибору учёта тепла надо оплатить:

1207,02 руб х 1,5141 Гкал = 1827,55 руб

Разница в оплате за февраль 2012 г: 2894,71 – 1827,55 = 1067,16 руб

Привожу пример расчета тепловой энергии, если температура в жилом помещении была бы +24ºС, тогда Qo = 4,2 x 9,7[0,5(88,79 + 58,01)-24] •10-6 = 0,0020125 Гкал/час

0,0020125 Гкал/час х 696 час = 1,4007 Гкал

1207,02 руб х 1,4007 = 1690,67 руб

Из расчёта видим, что при температурном напоре

∆t = 0,5(t1p + t2p) – tвр = 0,5(88,79 + 58,ºС = 49,4ºС

Приборы отопления уменьшают теплоотдачу.

Определим среднюю температуру наружного воздуха в феврале 2012 года по температуре сетевой воды в подающем трубопроводе.

При температурном графике ºС и расчётной tнр = -39ºС

t1р = +87,2ºС при tн = -15ºС

t1р = +96,4ºС при tн = -20ºС

Путём интерполяции находим t1р, при tн = -16ºС

(96,4ºС – 87,2ºС)•1

t1р = 87,2 ºС + ––––––––––––––––––––– = 89,04ºС

5

См. приложение 2 t1 прибора ≈ t1 графика см. справочники

88,79ºС ≈ 89,04ºС

Принимаем, что средняя температура наружного воздуха февраля 2012 года, при которой работал прибор учёта равна -16ºС > -17,2 ºС.

Тепловая нагрузка на приборы равна 0,0021755 Гкал/час. См. (3)

Месячная потребность тепла на отопление определяется путём умножения часовой нагрузки на поправочный коэффициент и на время работы.

Поправочный коэффициент при температуре наружного воздуха tн = -16ºС

tвр - tн 20ºС + 16ºС

–––––– = –––––––––– = 0,61

tвр - tнр 20ºС + 39ºС

Потребность тепла на отопление, Qо

Qо = 0,0021755 Гкал/час х 0,61 х 696 часов = 0,9236 Гкал

Оплата за это количество тепла:

1207,02 руб х 0,9236 Гкал = 1114,80 руб

Разность потреблённой по прибору учёта и расчётной услуги по отоплению равна:

1,514149 Гкал – 0,9236 Гкал = 0,5905 Гкал

Эта разница в 0,5905 Гкал показывает, как нерационально используется тепловая энергия горячей воды в системе отопления и не соблюдается температурный график 130ºС – 70ºС при качественном регулировании.

Под видом того, что есть общедомовой прибор учёта тепла, нам в платёжках за февраль 2012 года выставляют 2,3982 Гкал и предъявляют к оплате:

1207,02 руб х 2,3982 Гкал = 2894,71 руб, с учётом мест общего пользования.

Делаем расчёт:

2,3982 Гкал – 0,9236 Гкал = 1,4746 Гкал

1,4746 Гкал х 100

–––––––––––––––– = 61%

2,3982 Гкал

Невозможно 61% тепловой энергии списывать на места общего пользования.

Расчёт потребления тепла на отопление по проектной тепловой нагрузке отопительных приборов в квартире согласно температурному графику ºС. Регулирование системы отопления – качественное.

Qор = 4,2 ккал/ м2•час•ºС х 9,7 м2 [0,5(95 + 70ºС)- 20ºС] • 10-6 = 0,00254 Гкал/час

Годовая и месячная потребность тепла на отопление определяется путём умножения часовой нагрузки на поправочный коэффициент и на время работы.

Январь: 0,00254 Гкал/час • 0,65 • 744 часа = 1,2283 Гкал

Расчётная оплата за месяц в рублях определяется как умножение стоимости одной Гкал на потребление тепла (Гкал) в текущем месяце согласно расчёту.

Согласно квитанциям МУП «КБУ» 1 Гкал стоит 1207,02 руб.

Таблица 1

Месяц	Средняя температура месяца	Поправочный коэффициент	Кол-во часов работы	Месячная потребность в тепле (Гкал)	Оплата расчётная, руб	Предъявлено по квитанции (Гкал)	Оплата по квитанциям, руб
Январь	-19	0,65	744	1,23	1484,63	1,5805	1907,64
Февраль	-17,2	0,62	672÷696	1,10	1327,72	2,3982	2894,71
Март	-10,7	0,5	744	0,94	1134,60	1,5714	1896,73
Апрель	-0,4	0,32	720	0,59	712,14	1,1664	1407,87
Май	+10	0,14	144	0,05	60,35	0,6624	799,55
Сентябрь	+10,3	0,14	240	0,09	108,63	0,0382	46,11
Октябрь	+1,5	0,29	744	0,55	663,86	0,8563	1033,53
Ноябрь	-9,7	0,40	720	0,90	1086,32	1,5171	183115
Декабрь	-16,9	0,61	744	1,15	1388,07	2,1401	2583,7
год				6,6	7966,32	11,9306	14400,47

Этот расчёт тоже подтверждает, что списано 6,6 Гкал • 100/11,9306 Гкал = 55% тепловой энергии на места общего пользования или куда?

Известно из СМИ, что себестоимость одной Гкал около 620 рублей для источника теплоты (котельной), а для потреби,02 рублей и здесь исполнитель получил прибыли 620 руб. • 100/1207,02 = 51%

Обращаем ваше внимание на необходимость проверки расхода условного топлива на 1 Гкал выработанного тепла, (160 кг). Норма расхода условного топлива на 1 Гкал отпущенного тепла 169 кг/Гкал. Д. Следует учесть, что увеличение К. П.Д. котлоагрегата на 1,0% (в интервале К. П.Д. от 70 до 90%) даёт в среднем экономию 2 кг условного топлива на 1 Гкал тепла.

К примеру, если перевести предъявленные МУП «КБУ» нам к оплате 11,9306 Гкал за отопительный период 2гг, то получится, что цена

1 тонны угля составит - 9210 руб;

1 тонны мазута (М1,37 руб

1000 м3 природного газа - 10223,47 руб

Делаем расчёт:

11,9306 Гкал/год = ккал/год

Для выработки такого количества тепла потребуется условного топлива:

ккал : 7000 ккал/кг = 1704,37 кг условного топлива.

Определяем топливный эквивалент:

·  Для угля 7600 ккал/кг : 7000 ккал/кг = 1,09

·  Для мазута марки Мккал/кг : 7000 ккал/кг = 1,33

·  Для природного газа - из справочной литературы = 1,21

Определяем сколько нужно натурального топлива для выработки  ккал в год для отопления моей квартиры.

Переводим 1704,37 кг условного топлива в натуральное.

·  1704,37 кг у. т. : 1,09 = 1563,6 кг угля

·  1704,37 кг у. т. : 1,33 = 1281,42 кг мазута

·  1704,37 кг у. т. : 1,21 = 1408,57 м3 природного газа

По квитанциям МУП «КБУ» за 11,9306 Гкал, выработанной исполнителем в отопительном сезоне 2гг., мы заплатили 14400,47 рублей.

Определяем, во что обходится потребителю получение такой услуги, если исполнитель вырабатывает тепло:

·  Углём 14400,47 рублей : 1563, 6 кг • 1000 кг = 9210 руб/тонна;

·  Мазутом 14400,47 рублей : 1281,42 кг • 1000 кг = 11237,37 руб/тонна;

·  Газом 14400,47 рублей : 1408,57 м3 • 1000 м3 = 10223,47 руб/1000м3.

Выполненные расчёты дают основание заявить, что на сумму 14400,47 – 7966,32 = 6434,15 рубля мы заплатили больше, чем была предоставлена услуга по отоплению квартиры в отопительном периоде 2011 – 2012 гг исполнителем МУП «КБУ».

Прошу вернуть деньги в сумме 6434,15 рубля потребителю услуг.

Приложения:

1.  Температурный график 130 – 70ºС со срезкой на 115ºС работы котельной «Новая».

2.  Копия отчёта суточных параметров теплоснабжения с 25.01.2012 по 24.02.2012г
адрес: Рогачёва, 1

3.  Копии квитанций об оплате за отопительный период 2011 – 2012 гг. в случаи необходимости будут представлены по требованию.

________________________

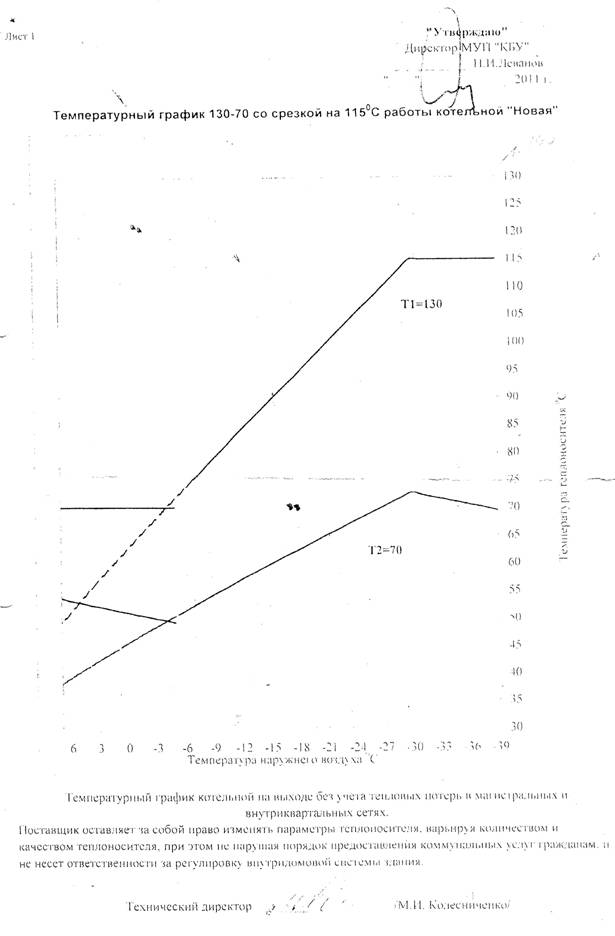

Приложение 1

Приложение 2

Копия отчёта суточных параметров теплоснабжения с 25.01.2012 по 24.02.2012, Рогачёва, 1
