Утверждаю:

Глава Дербишевского сельского поселения

__________________

___ _________ 2013г.

Схема теплоснабжения

Дербишевского

сельского поселения

д. Дербишево

1. Система централизованного теплоснабжения по Дербишевскому сельскому поселению.

На балансе (в собственности) администрации Дербишевского сельского поселения состоят 2 котельных расположенная в деревне Дербишево.

Суммарная протяженность тепловых сетей от котельной МУ «Управление Дербишевского ЖКХ» в однотрубном исчислении составляет в д. Дербишево - 1,842 км.

В таблице 1.1 приведены данные о присоединенной к теплоисточникам тепловой нагрузке по видам потребителей.

Таблица 1. Данные по присоединенной к теплоисточнику тепловой нагрузке по видам потребителей в д. Дербишево.

№ п/п

Название котельной

Отапливаемые объекты по видам потребителей

Количество домов всего (в том числе с ГВС)

Суммарная отапливаемая площадь, м2

Расчетная нагрузка на отопление, Гкал/час

Расчетная нагрузка на ГВС, Гкал/час

Суммарная тепловая нагрузка, Гкал/час

1

Котельная центральная

МКД

10

5031,5

1,612

0,213

1,825

Бюджетные объекты

4

5055,0

14

10086,5

1,612

0,213

1,825

2

Котельная школы

Бюджетные объекты

2

4149,0

0,33

0

0,33

2

4149

0,33

0

0,33

ИТОГО:

16

14 235,5

1,942

0,213

2,155

В д. Дербишево проводилась газификация, и частный сектор был почти полностью газифицирован. При этом отпала необходимость в центральном отоплении частных домов. По результатам проведенной реконструкции системы теплоснабжения была построена новая котельная в центре тепловых нагрузок, а на удаленный объект школа отдельная котельная. Протяженность теплотрасс сократилась на 3 км в однотрубном исчислении.

НЕ нашли? Не то? Что вы ищете?

В систему теплоснабжения входят МКД, бюджетные учреждения. Наружных сетей горячего водоснабжения в городе нет. В тепловых узлах зданий установлены одноступенчатые водоводяные теплообменники, в которых водопроводная вода греется сетевой водой из системы отопления. Температура подаваемой в квартиры горячей воды практически не превышает 50 оС.

В таблице 2. приведены данные об установленной мощности котельной поселка и присоединенной к ней тепловой нагрузке.

Таблица 2. Данные об установленной мощности теплоисточников и присоединенной тепловой нагрузке д. Дербишево.

№ п/п

Наименование котельных

Вид топлива

Марка котлов

Кол-во котлов шт.

Установленная мощность Гкал/час

Присоединенная нагрузка Гкал/час

Процент загрузки от уст. мощности

1

Центральная котельная

газ

“Protherm” NO 950, NO 1150

2

2,12

1,825

1,825/2,12

86 %

2

Школьная котельная

газ

“Protherm” NO 200

2

0,38

0,33

0,33/0,38

87 %

ИТОГО:

-

-

4

2,5

2,15

2,15/2,5

86 %

Общая установленная мощность котельных составляет 2,5 Гкал/ч при суммарной присоединенной тепловой нагрузке 2,15 Гкал/ч.

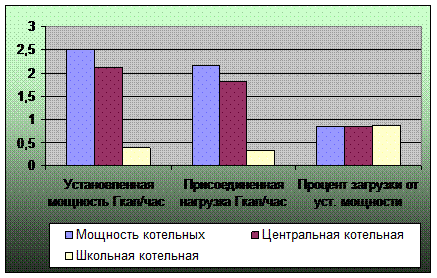

Диаграмма 1. Данные об установленной мощности теплоисточников и присоединенной тепловой нагрузке д. Дербишево.

Котельные центральная и школьная строились под конкретную нагрузку и имеют высокий процент загрузки – 86 %, и рост нагрузок не предусматривался.

Отпуск тепловой энергии потребителям осуществляется по одноконтурной схеме в котельной школы и по двухконтурной схеме в центральной котельной. Температурный график тепловой сети 95/70 оС. Все системы отопления закрытого типа.

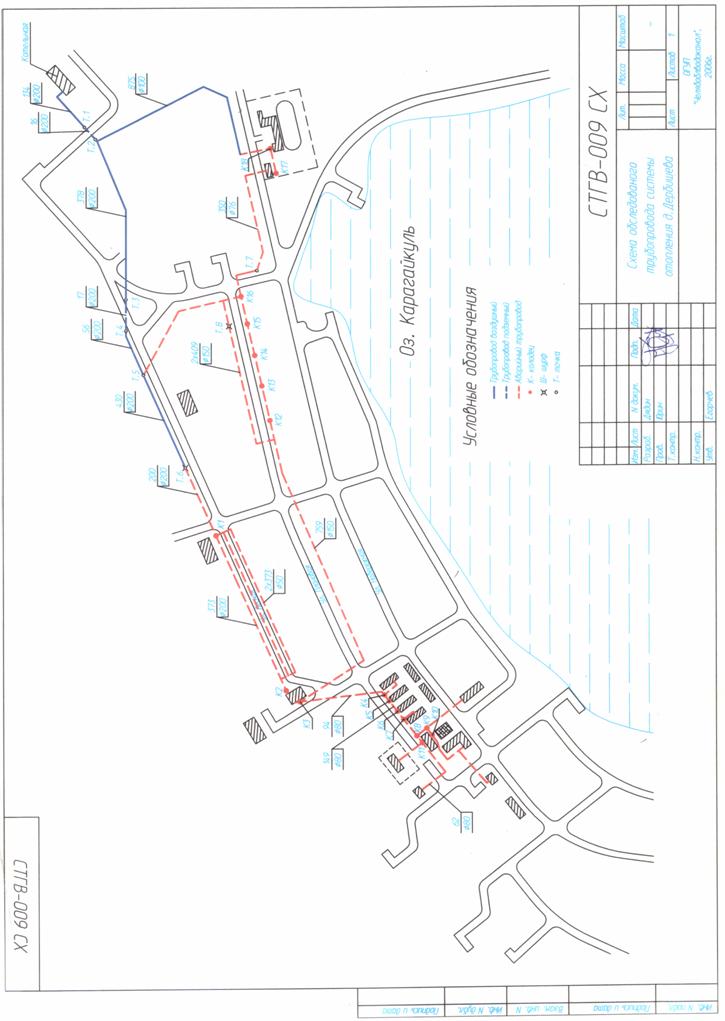

Схема до реконструкции теплоснабжения в д. Дербишево
