Антенна «ВК »
Антенна «ВК »
Антенна «ВК » предназначена для радиоохранных систем типа «Ларс» и других, работающих в диапазоне 160 МГц. Применяется, как объектовая антенна. Установка антенны производится на мачту, или кронштейн вне помещения.
Технические характеристики:
Диапазон частот (уточнять при заказе) 150 – 167 МГц
Усиление 8 дБи
КСВН (в полосе 4 МГц) не более 1,5
Уровень заднего излучения <20 дБ
Поляризация линейная - вертикальная
Максимальная подводимая мощность 500 Вт
Диаграмма направленности (верт./гориз.) 60/90 град
Входное сопротивление 50 Ом
Разъем (уточнять при заказе) PL(UHF)/TNC, Female
Габаритные размеры антенны 600х900х50 мм
Габаритные размеры в упаковке 600х900х50 мм
Вес (антенны/в упаковке) 0,5/0,6 кг
Диаметр мачты крепления 20-60 мм
Диапазон температур -40 +60°С

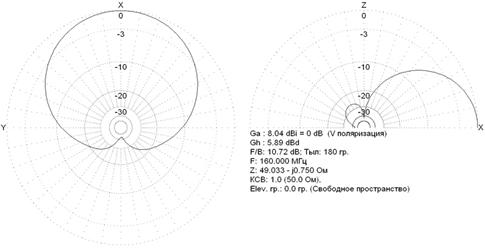

Диаграммы направленности антенны «ВК »
Установка антенны:
Антенна поставляется в разобранном виде. Перед установкой произведите сборку антенны. Для этого потребуются гаечный ключ на 8 и отвёртка. На трубках установлены маркеры с номерами, надо в траверсу вставить элементы согласно номерам и закрепить их с помощью винтов М4. Дальний от кронштейна - №1, ближний - №3. Затем прикрутите с помощью отвёртки и винтов М4 схему «гамма согласования» к разъёму и к трубке №2 (активный вибратор). Резьбовые соединения желательно проклеить «супер клеем». Антенна крепится на вертикальную мачту/кронштейн диаметром 20-60 мм.
Средняя частота - | 155 МГц | 160 МГц | 165 МГц | |||
Настраиваемый параметр (мм.) | А | В | А | В | А | В |
Размер в мм. | 27 | 135 | 55 | 155 | 40 | 115 |
Комплект поставки:
1. Антенна 1 шт.
2. Упаковка 1 шт.
3. Паспорт 1 шт.
Гарантии изготовителя:
Предприятие гарантирует безотказную работу изделия 12 месяцев со дня
продажи, при отсутствии механических повреждений.
Антенна соответствует ETSI EN V1.1.1 CS (2000-06).
Произведено в Российской Федерации 31».
