Протектор Защиты кабеля (ПЗК) по ТУ

Устанавливаются на резьбовые соединения типа NU, EU, НКТ, НКТВ, НКМ по ГОСТ 633-80 и по ГОСТ Р

Конструкция протекторов соответствует:

1. Правилам безопасности в нефтяной и газовой промышленности;

2. Правилам устройства и безопасной эксплуатации грузоподъемных кранов.

С целью достижения требуемой геометрической формы, размеров и низкого удельного веса, детали корпуса отлиты с применением газифицируемых моделей из сталей 35Л или 20Х8ВЛ по ГОСТ 977-88. Последняя для изделий, работающих в условиях повышенного содержания сероводорода. А также методом штамповки из стали 08 КП.

Для исключения от самопроизвольного открывания скоб при СПО резьба верхнего витка закернена специальным инструментом, обеспечивается технологическим процессом.

С целью исключения самопроизвольного выпадения болта из паза и как следствие открытие скоб, на корпусе выполнены ограничения, в которые упирается шайба болта (откидывание болта возможно только при участии оператора). Обеспечивается конструкцией и технологическим процессом.

С целью исключения самопроизвольного движения ПЗК вдоль трубы на корпусе выполнено ограничение по размерам муфты. Обеспечивается конструкцией корпуса.

Для предохранения от коррозии конструктивно выполняется оцинкование гальваническое 3....6 хр или цинковое термодиффузионное покрытие «Левикор» по ГОСТ Р.9. (по согласованию с заказчиком).

Отправка протекторов производится в дощатых ящиках, выполненных по ГОСТ 2991 или в картонных коробках на поддонах, упакованных в полиэтиленовую пленку (по согласованию с заказчиком).

На поверхности деталей, в местах, оговоренных рабочей документацией, наносится информация: товарный знак предприятия-изготовителя, обозначение изделия, дата выпуска (месяц, год). При поставке ПЗК прилагается ключ комбинированный (коловорот) 1 на 300 ед., на ППЗК прилагается ключ монтажный 1 на 500 ед.

Поставщик обеспечивает конструкторской документацией, необходимой для эксплуатации (ТУ, ТО, РЭ) проведения входного контроля изделий и запчастей, техническими требованиями на дефектацию, текущий ремонт, рабочими чертежами по запросу.

При поставке оформляется паспорт, отдельно на каждую упаковку оборудования, поставляется совместно с изделием в герметичных упаковках в доступном месте.

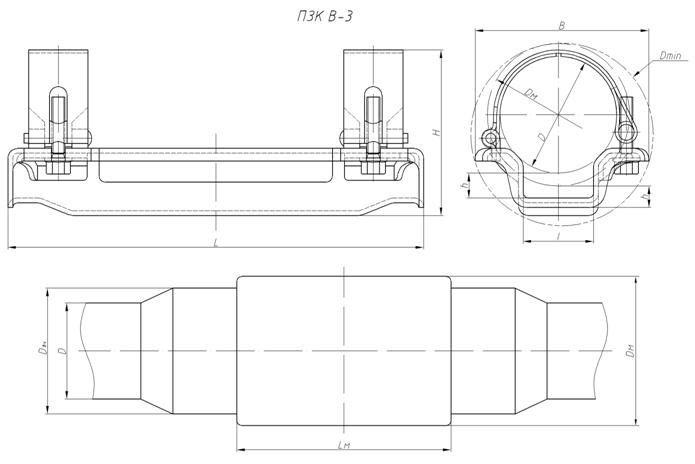

Протектор защиты кабеля штампованный на НКТ с высаженными концами (ПЗК В-3)

Технические характеристики.

Размеры и параметры	ПЗК 60В-3	ПЗК 73В-3	ПЗК 89В-3
Номинальный диаметр НКТВ D (in)	60 (2 3/8)	73 (2 7/8)	89 (3 1/2)
Диаметр НКТВ в месте приложения скоб, мм	69,9 (2 9/16)	78,6 (3 3/38)	95,2 (3 3/4)
Паз под кабель:
l, мм (in)	40 (1 9/16)	42 (1 47/64)	46 (1 13/14)
h, мм (in)	15,2 (19/32)	15,5 (39/64)	17,5 (11/16)
Габаритные размеры протектора:
L, мм (in)	/16)	/4)	/8)
В, мм (in)	98 (3 55/64)	/4)	/8)
Н, мм (in)	91,7 (3 39/64)	106,5 (4 3/16)
Ø min, минимальный допустимый проходной диаметр обсадной трубы, мм (in)	/8)	/16)	1/8)
Масса, кг, не более	1,15	1,4	1,75
Страгивающая осевая нагрузка, кгс	3600	3600	5000
Покрытие
Страгивающий крутящий момент относ-но НКТ, кгс. м	40	40	45
Максимальная длина удерживаемого кабеля, м	30	30	30
Температура окружающей среды Cº	от -50 до +230
Количество СО (спускоподъемных операций)	не менее 20
Размер кабеля:
Ширина до мм (in)	40	44	46
Толщина мм (in)	13,0-16,0	13,0-16,0	13,0-17,0
Тип кабеля	плоский

ПЗК 7 3В –

Размер протектора
Комплектация
Тип резьбового соединения
Вид покрытия
Упаковка

Метод изготовления	1	Литой корпус, литая скоба
2	Литой корпус, штампованная скоба
3	Штампованный корпус, штампованная скоба
Тип резьбового соединения насосно-компрессорных труб по ГОСТ Р	0	NU
1	EU
2	НКТ
3	НКТВ
4	НКМ
Вид покрытия	1	Гальванический цинк
2	Диффузионный цинк
3	Без покрытия, в состоянии поставки металла с промасливанием
4	Химическое оксидирование
Упаковка	0	В деревянных решетчатых ящиках
1	В коробках из гофрированного картона на паллетах

Пример записи протектора при его заказе и в другой документации:

ПЗК 73В-3321-ТУ, где:

ПЗК - Протектор защиты кабельных линий

73 – размер протектора;

3 – штампованные;

3 – на резьбовое соединение НКТВ по ГОСТ Р ;

2 – с диффузионным покрытием;

1 – в коробках из гофрокартона на паллетах.

Примечание:

При оформлении заявки желательно указать марку кабеля или его габаритные размеры и срок поставки.
