Нейрон-Спектр-3
классический 19-канальный компьютерный электроэнцефалограф
Описание Нейрон-Спектр-3
Высокое качество электроэнцефалографа — что это такое?
Высокая частота квантования — это возможность регистрации высокочастотных составляющих сигнала, это отсутствие характерного «проглатывания» острых компонентов ЭЭГ или резкого снижения их амплитуды.
Электроэнцефалографы Нейрон-Спектр пятого поколения оцифровывают ЭЭГ с частотой квантования до 5000 Гц на канал!
Низкий уровень шума — это применение более щадящей фильтрации, что приводит к максимальному сохранению полезной информации в исходном сигнале.
У новых Нейрон-Спектр уровень шума — менее 0.8 мкВ!
Высокая разрядность АЦП и отображение ЭЭГ на экране с высоким разрешением — это отсутствие характерной для других компьютерных электроэнцефалографов ступенчатости на кривой.
Разрядность АЦП у Нейрон-Спектр — 16 бит. Они могут отображать ЭЭГ на экране с разрешением 1024х768 и выше.
Возможность работы в неэкранированном помещении — это значительное снижение затрат на подготовку и содержание помещения, это повышение удобства работы персонала и комфортности пациента во время обследования.

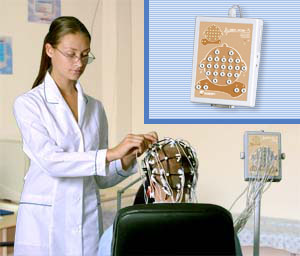

Индикация импеданса на передней панели — это существенное сокращение времени подготовки пациента к обследованию при сохранении высокого качества регистрации.
Малые габариты электроэнцефалографа — это мобильность, улучшение эстетического вида рабочего помещения, это низкие затраты на пересылку прибора.
Картирование, спектральный, когерентный, периодометрический анализ и автоматическое построение протокола — это современный уровень обследований, высокое качество и диагностическая ценность результатов, это превращение прибора в смышленого помощника и коллегу.
Возможность подключить недорогой модуль видеонаблюдения — это получение и документирование дополнительной диагностической информации из видеокартинки (различные патологический феномены, поведенческие реакции, изменение мимики пациента), это требование международного стандарта.
Экранные формы Нейрон-Спектр-3
| Регистрация ЭЭГ. Режим измерения импеданса (определения качества наложения электродов) Для каждого электрода, включая заземляющий, значения импеданса (электрического сопротивления между электродом и кожей) отмечены цветом на схеме и цифровыми значениями в таблице. Красный цвет на схеме указывает на высокий импеданс (электрод наложен плохо), желтый — на средний (электрод наложен удовлетворительно), зеленый — на низкий (электрод наложен хорошо). |
| Регистрация ЭЭГ. Программирование стимуляторов Фото - и фоностимуляторы электроэнцефалографов Нейрон-Спектр могут работать как в ручном, так и в программном режиме, где ими управляет специальная программа стимуляции, состоящая из команд фото-, фоностимуляции и пауз (регистрация ЭЭГ без стимуляции). Команды определяют параметры работы выбранного стимулятора (частота, мощность) в течение заданного интервала времени. |
| Создание и редактирование ЭЭГ-монтажей ЭЭГ отображается на экране в любом выбранном пользователем монтаже (монополярном, биполярном, смешанном). С помощью этого диалога можно создавать произвольные монтажи и впоследствии использовать их в программе для изменения представления ЭЭГ в процессе регистрации, просмотра и анализа. |
| Режим «расщепления экрана» Позволяет одновременно просматривать два участка одной ЭЭГ (например, две различные функциональные пробы). Этот режим очень удобен для визуального сравнения разных участков ЭЭГ как в процессе регистрации, так и при просмотре и анализе. |
| Амплитудный анализ фрагмента ЭЭГ Маркер слева — начало анализируемого фрагмента. С этого момента времени через каждые 0.05 секунды (интервал задается пользователем) отображается амплитудная карта. Таких карт — 25. Амплитуда измеряется как от изолинии, так и относительно начальной точки. |
| Спектральный анализ фрагмента ЭЭГ Маркерами отмечен фрагмент ЭЭГ, спектральный анализ которого выполняется с помощью БПФ. В окне анализа выведены графики мощности или амплитуды спектра для каждого отведения. На оси частот цветом выделены стандартные частотные диапазоны ЭЭГ (дельта, тета, альфа и бета). |
| Предварительный просмотр макета листа перед печатью фрагмента ЭЭГ Перед выводом фрагмента ЭЭГ или другой информации на печать имеется возможность посмотреть, как будет выглядеть напечатанный лист. |
| Результаты автоматического анализа эпилептиформной активности (поиска спайков и острых волн) Анализ эпиактивности может проводиться в целом по записи, по функциональным пробам или по отдельному фрагменту ЭЭГ. На экране цветом выделены участки ЭЭГ, на которых зафиксированы спайки и острые волны. В окне результатов анализа выведены таблицы и топографические карты распределения эпиактивности. |
| Картирование и гистограммы результатов анализа ЭЭГ Программа Нейрон-Спектр позволяет выполнять амплитудный, спектрально-частотный, периодометрический, корреляционный и когерентный анализ электроэнцефалограмм. Результаты анализа отображаются в виде таблиц, графиков, гистограмм и топографических карт. |
| Результаты когерентного анализа ЭЭГ В правой половине экрана представлены графики спектров когерентности для выбранных пар отведений. В левой на картах связей приведены значения одного из расчетных параметров когерентного анализа (например, средней когерентности) как для отдельных частотных диапазонов, так и в целом для пар, а также мгновенное значение функции когерентности на маркированной частоте. Значения параметра обозначены цветом связей. |
| Протокол ЭЭГ-обследования В программе Нейрон-Спектр протокол формируется автоматически на основании результатов математического анализа ЭЭГ во встроенном редакторе или в редакторе MS Word. Протокол содержит текстовое описание фоновой ЭЭГ, описание реакций на функциональные пробы. При необходимости в него можно включить фрагменты ЭЭГ, таблицы, графики, гистограммы и топографические карты результатов анализа. |
| Просмотр и анализ многоканальных ВП Программный модуль Нейрон-Спектр-ДВП позволяет выполнять регистрацию и анализ зрительных (на вспышку и паттерн), слуховых и когнитивных (Р300, MNM, CNV) длиннолатентных вызванных потенциалов мозга по многоканальной схеме с их топографическим картированием. На рисунке представлены топографические карты мгновенной амплитуды в точках, заданных маркерами компонентов ВП. |

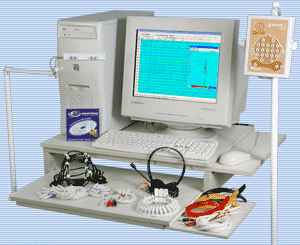

Базовый комплект поставки Нейрон-Спектр-3
- блок электроэнцефалографа на стойке светодиодный фотостимулятор на стойке комплект аксессуаров для регистрации ЭЭГ:
- мостиковый или чашечковый электрод ЭЭГ — 25 шт.
- ушной электрод ЭЭГ — 3 шт.
- кабель отведения для мостикового или ушного электрода ЭЭГ — 25 шт.
- шлем для крепления электродов ЭЭГ — 3 шт. (большой, средний, малый)
· компакт-диск с программным обеспечением
· руководство по эксплуатации
· руководство пользователя
· сумка для переноски
Дополнительно могут быть поставлены
· фоностимулятор
· комплект импортных ЭЭГ-электродов
· комплект игольчатых электродов для интраоперационного мониторинга
· Нейрон-Спектр-РЭГ — программа и оборудование для проведения 4-канальной реоэнцефалографии и оценки мозговой фракции сердечного выброса (РЭКГ по Палееву и Каевицеру)
· BrainLoc — программа пространственной локализации источников патологической активности в структурах головного мозга при эпилепсии, травмах, инсультах, опухолях
· Нейрон-Спектр-Видео — система длительного видеонаблюдения при регистрации ЭЭГ
· Нейрон-Спектр-ДВП — программа для исследования длиннолатентных вызванных потенциалов головного мозга по многоканальной схеме с топографическим картированием
· Нейрон-Спектр-Ритм — программа и оборудование для исследования вегетативной нервной системы
