Программа ЛИРА 9.4

Многофункциональный программный комплекс ЛИРА предназначен для проектирования и расчета машиностроительных и строительных конструкций различного назначения.

Сертификат соответствия РФ
№ РОСС RU. СП15.H00162
(с 01.07.2008 по 01.07.2010).

Основные функции.

ПК ЛИРА 9.4 включает следующие основные функции:

развитую интуитивную графическую среду пользователя; мощный многофункциональный процессор; развитую библиотеку конечных элементов, позволяющую создавать компьютерные модели практически любых конструкций: стержневые плоские и пространственные схемы, оболочки, плиты, балки-стенки, массивные конструкции, мембраны, тенты, а также комбинированные системы, состоящие из конечных элементов различной мерности (плиты и оболочки подпертые ребрами, рамно-связевые системы, плиты на упругом основании и др.); расчет на различные виды динамических воздействий (сейсмика, ветер с учетом пульсации, вибрационные нагрузки, импульс, удар, ответ-спектр); конструирующие системы железобетонных и стальных элементов в соответствии с нормативами стран СНГ, Европы и США; редактирование баз стальных сортаментов; связь с другими графическими и документирующими системами (AutoCAD, ArchiCAD, MS Word и др.) на основе DXF и MDB файлов; развитую систему помощи, удобную систему документирования; возможность изменения языка (русский/английский) интерфейса и/или документирования на любом этапе работы; различные системы единиц измерения и их комбинации.

Кроме того, ПК ЛИРА 9.4 обладает рядом дополнительных уникальных возможностей:

быстродействующие алгоритмы составления и решения систем уравнений; суперэлементное моделирование с визуализацией на всех этапах расчета, позволяющее снять какие бы то ни было ограничения на размер решаемой задачи. Имеются примеры расчета конструкций, суперэлементные модели которых содержали свыше 1 млн. неизвестных; модули учета физической нелинейности на основе различных нелинейных зависимостей s-e, обеспечивающие возможность компьютерного моделирования процесса нагружения как моно-, так и би-материальных конструкций, с прослеживанием развития трещин, проявлением деформаций ползучести и текучести, вплоть до получения картины разрушения конструкции; модули учета геометрической нелинейности, позволяющие определить большие перемещения конструкций с неизменяемой формой, а также установить первоначальную равновесную форму изменяемых конструкций — отдельных канатов, вантовых ферм, висячих вантовых покрытий, тентов, мембран. большой набор специальных конечных элементов, позволяющий составлять адекватные компьютерные модели для сложных и неординарных сооружений. Например: конечный элемент, моделирующий податливость узлов; конечный элемент, моделирующий работу грунта за пределами конструкции; конечный элемент, моделирующий натяжное устройство (форкопф) и позволяющий обеспечивать заданное первоначальное натяжение контура конструкции или находить необходимое натяжение, обеспечивающее заданную геометрию (например, тента).

«Специализированные графические системы»

(не входят в стандартные комплекты)

МОСТ – позволяет строить поверхности влияния в назначенных пользователем элементах мостовой конструкции от подвижной нагрузки.

МОНТАЖ-плюс - позволяет отслеживать напряженное состояние сооружения в процессе его возведения, как-то: многократное изменение расчетной схемы, установка и удаление временных опор и т. п. Этот процессор позволяет также проводить компьютерное моделирование возведения высотных зданий из монолитного железобетона с учетом изменений жесткости и прочности бетона, вызванных временным замораживанием уложенной смеси и другими факторами.

Динамика плюс - реализует метод прямого интегрирования уравнений движения по времени и позволяет производить компьютерное моделирование поведения конструкции под динамическими нагрузками, в том числе с учетом нелинейности.

ЛИРА-ГРУНТ – позволяет по данным инженерно-геологических изысканий (расположение и характеристика скважин) строить трехмерную модель грунтового основания с последующим определением переменных по области фундаментной плиты коэффициентов постели по различным методикам.

ЛИРА-КМ - позволяет в автоматизированном режиме получать рабочие чертежи КМ (маркировочные схемы, ведомости элементов, узлы, спецификации) в среде AutoCAD.

Вариации моделей – позволяет варьировать жёсткости, коэффициенты постели, граничные условия, нагрузки. Эта процедура в рамках одной задачи позволяет учитывать увеличение жёсткости грунтового основания при кратковременных воздействиях (ветер, сейсмика и т. д.), решать задачи устойчивости к прогрессирующему разрушению на основе последовательного удаления наиболее ответственных элементов, учитывать пониженные модули деформации при температурных воздействиях, в удобном режиме выполнять вариантные расчёты и многое другое.

Новые возможности ПК ЛИРА 9.4 (по сравнению с версией ПК ЛИРА 9.2)

1. Новые системы

система ЛИР-КТС: создание геометрии тонкостенного сечения стержневых элементов и вычисления его жесткостных характеристик; система ЛИР-ДОК: генерация сквозного табличного и графического отчета для дальнейшей печати; система ГРУНТ (полностью интегрированная в ЛИР-ВИЗОР): определение параметров грунтового основания по заданным инженерно-геологическим условиям площадки строительства с учетом рядом расположенных зданий; система ЛИРА-КМ: на основе выполненного в ПК ЛИРА статического расчета и рассчитанных в ЛИР-СТК сечений стальных элементов и узлов, позволяет в автоматизированном режиме получить полный комплект чертежей КМ (монтажные схемы, ведомости элементов, чертежи узлов, спецификации, пояснительные записки); система ВАРИАЦИЯ МОДЕЛЕЙ: позволяет варьировать жесткости, коэффициенты постели, граничные условия, нагрузки. Эта процедура в рамках одной задачи позволяет учитывать увеличение жесткости грунтового основания при кратковременных воздействиях (ветер, сейсмика и др.), решать задачи устойчивости к прогрессирующему разрушению на основе последовательного удаления наиболее ответственных элементов, учитывать пониженные модули деформации при температурных воздействиях, в удобном режиме выполнять вариантные расчеты и многое другое.

2. Новые расчетные функции

учет деформирования части конструкции как абсолютно жесткого тела. С математической точки зрения здесь реализована кинематическая связь перемещений ведомых узлов (их количество и расположение произвольно) с одним ведущим узлом. В практических расчетах эта процедура, как правило, применяется для учета сечения колонны при расчете плит перекрытий; модули расчета на сейсмические воздействия — по нормам Москвы, Казахстана, Туркменистана, Алжира, Еврокод ЕС, ДБН Украины с учетом кручения; вычисление частот и форм собственных колебаний с учетом полной матрицы масс; законы деформирования физически нелинейного материала — трехлинейный закон деформирования и закон деформирования Гениева; автоматический выбор шага приложения нагрузки для задач физико-геометрической нелинейности; вычисление коэффициентов постели С1 и С2 по схемам линейно упругого полупространства (ЛПП) и линейно деформированного слоя (ЛДС), а также по формуле Савинова для динамических воздействий; реализованы требования действующих норм РФ и г. Москвы; возможность учета различных модулей деформации на нагрузку и разгрузку в КЭ моделирующих работу грунта;

3. Новые сервисные функции

Импорт поэтажных планов из формата *.dxf с автоматической триангуляцией плит и стен; Экспорт результатов подбора арматуры в пластинчатых элементах для ПК Glaser.

4. Обновления в системе ЛИР-ВИЗОР

усовершенствованная панель преобразования статических нагрузок в динамические массы; усовершенствованные панели задания нелинейных законов деформирования основного и армирующего материалов; расширение функций ПолиФильтра; новые типы нагрузок — распределенные проективные нагрузки на пластинчатые и стержневые элементы, равномерно распределенная нагрузка на стержень с учетом и без учета длин жестких вставок; подготовка стандартных и интерактивных таблиц для работы в системе ЛИР-ДОК; панель выбора и визуализации блоков; изополя и мозаики коэффициентов постели; визуализация величин реактивного отпора грунта (Rz) для стержневых элементов; расширенные возможности табличного документирования результатов расчета системы МОСТ; усовершенствованный модуль вычисления главных и эквивалентных напряжений (ЛИТЕРА) с добавлением новых теорий прочности; преобразование реактивного отпора грунта (Rz) для заданного загружения или комбинации загружений, в нагрузку на грунт (Pz), для уточненного определения коэффициентов постели (C1, C2).

5. Обновления в системе ЛИР-СТК

подготовка таблиц результатов подбора и проверки профилей для работы в системе ЛИР-ДОК; добавление режима расчета параметрических узлов металлических элементов.

6. Обновления в системе ЛИР-АРМ

подбор арматуры в стержнях по Еврокод 2 «Design of concrete structures» и СНиП "Бетонные и железобетонные конструкции". Как и для ранее реализованных в предыдущих версиях ЛИР-АРМ норм, в ПК ЛИРА 9.4 реализован подбор и проверка арматуры для произвольных сечений стержней (прямоугольное, крестовое, уголковое, тавровое, двутавровое, кольцевое, круглое, коробчатое) на произвольное сочетание усилий (плоский и косой изгиб, плоское и косое внецентренное сжатие-растяжение с учетом кручения) по первому и второму предельному состоянию; подбор арматуры в пластинчатых элементах по Еврокод 2 «Design of concrete structures» (по Wood) и СНиП "Бетонные и железобетонные конструкции"; конструирование прямоугольной многоэтажной колонны; подготовка таблиц результатов подбора арматуры для работы в системе ЛИР-ДОК.

7. Обновления в системе ЛИР-КС

усовершенствованная панель отображения результатов расчета; отображение эллипса инерции и вычисление статических моментов полусечения.

Системы.

ЛИР-ВИЗОР ЛИР-АРМ ЛИР-ЛАРМ ЛИР-СТК ЛИР-РС ЛИР-КС

Система ЛИР – ВИЗОР.

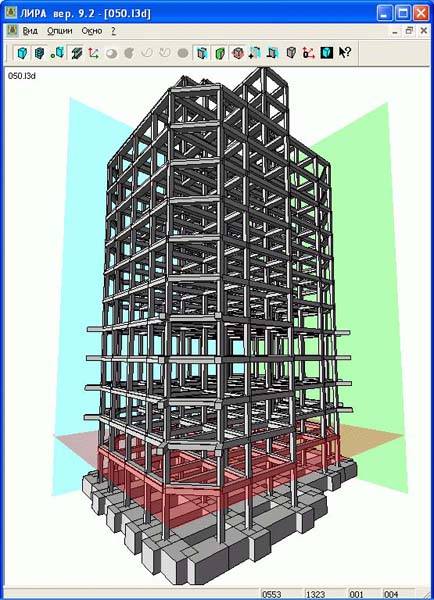

Система ЛИР-ВИЗОР — это единая графическая среда пользователя, включающая широкий набор удобных инструментов для создания и анализа расчетных схем произвольных зданий, сооружений и конструкций.

ЛИР-ВИЗОР является базовой системой программного комплекса ЛИРА. Развитые средства редактирования и визуализации позволяют пользователю:

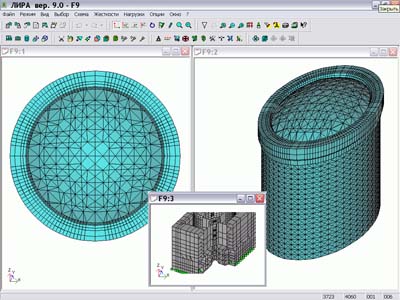

формировать конечно-элементные и супер-элементные модели рассчитываемых объектов; проводить визуальный анализ и корректировку созданных моделей; задавать физико-механические свойства материалов, условия закрепления, разнообразные нагрузки, характеристики различных динамических воздействий, а также описывать взаимосвязи между загружениями при определении их наиболее опасных сочетаний.

По результатам расчета пользователь получает полную графическую и текстовую информацию о напряженно-деформированном состоянии всей рассчитываемой конструкции и ее отдельных элементов. Система ЛИР-ВИЗОР позволяет представлять результаты и документировать их в виде:

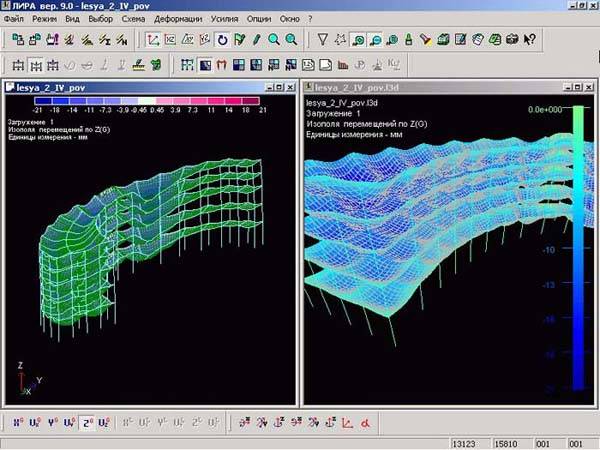

изополей перемещений и напряжений, эпюр усилий и перемещения, мозаик разрушения элементов, диаграмм главных и эквивалентных напряжений, таблиц результатов расчета,

а также сохранять и экспортировать результаты в различных стандартных форматах.

ЛИР-ВИЗОР предоставляет возможность работать как на русском, так и на английском языке. Пользователь может использовать любую действующую систему единиц измерения, как при создании модели, так и при анализе результатов расчета.

ЛИР-ВИЗОР оснащен мощным РАСЧЕТНЫМ ПРОЦЕССОРОМ, который реализует современные усовершенствованные методы решения больших систем уравнений, обладающие высоким быстродействием и позволяющие решать задачи с очень большим числом неизвестных.

В расчетном процессоре содержится обширная БИБЛИОТЕКА КОНЕЧНЫХ ЭЛЕМЕНТОВ, которая позволяет создавать адекватные расчетные модели практически без ограничений на реальные свойства рассчитываемых объектов. Используются линейные и нелинейные законы деформирования материалов. Возможен учет геометрической нелинейности с нахождением формы изначально изменяемых систем. Реализованы законы деформирования различных классов бетона. Возможности процессора позволяют учесть историю нагружения и моделировать поведение сооружения в процессе возведения при многократном изменении расчетной схемы.

Система ЛИР-ВИЗОР располагает развитой системой контекстной справки, предоставляющей пользователю полную информацию об инструментах и функциях единой графической среды и порядке работы с ними.

Сопутствующие расчетные процессоры, включенные в систему ЛИР-ВИЗОР

Система УСТОЙЧИВОСТЬ дает возможность произвести проверку общей устойчивости рассчитываемого сооружения с определением коэффициента запаса и формы потери устойчивости.
Система ЛИТЕРА реализует вычисление главных и эквивалентных напряжений по различным — отечественным и зарубежным — теориям прочности.
Система РСН вычисляет перемещения и усилия от линейных комбинаций загружений в соответствии с действующими отечественными и зарубежными нормативами.
Система ФРАГМЕНТ позволяет определить силы воздействия одного фрагмента рассчитываемого сооружения на другой как нагрузку. В частности, могут быть определены нагрузки, передаваемые наземной частью расчетной схемы на фундаменты.

Документирование в системе ЛИР-ВИЗОР

Система ДОКУМЕНТАТОР предназначена для формирования отчетов по результатам работы с комплексом. Вся информация может быть представлена как в табличном, так и в графическом виде. Кроме того, табличная информация может быть передана в Microsoft Excel, а графическая — в Microsoft Word. Реализован вывод таблиц в формате HTML.

Система ЛИР – АРМ.

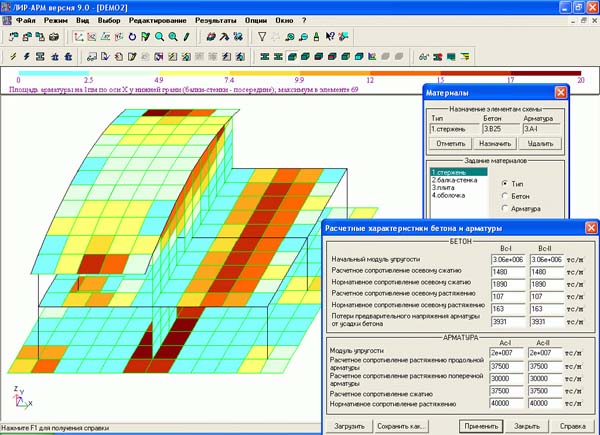

Система конструирования железобетонных конструкций ЛИР-АРМ реализует подбор площадей сечения арматуры колонн, балок, плит и оболочек по первому и второму предельным состояниям в соответствии с действующими в мире нормативами. Расчетная схема и усилия импортируются из системы ЛИР-ВИЗОР. Предусмотрено использование произвольных характеристик бетона и арматуры, что имеет большое значение при расчетах, связанных с реконструкцией сооружений. Система позволяет объединять несколько однотипных элементов в конструктивный элемент и производить увязку арматуры по длине всего этого элемента. По результатам расчета формируются чертежи балок и колонн, а также создаются dxf файлы чертежей.

Система ЛИР – ЛАРМ.

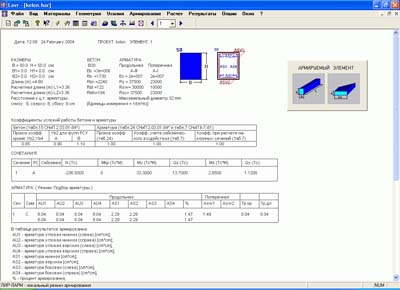

Система ЛИР-ЛАРМ реализует режим конструирования отдельного железобетонного стержневого или пластинчатого элемента в соответствии с нормативными требованиями. Расчетная схема элемента и действующие на него усилия могут импортироваться из системы ЛИР-АРМ или задаваться непосредственно пользователем. Производится подбор арматуры, а также проверка заданного армирования для выбранного элемента. ЛИР-ЛАРМ обладает удобными инструментами задания и редактирования параметров сечений, данных о материалах, информации об усилиях и их неблагоприятных сочетаниях, снабжена развитой системой документирования и контекстной справкой.

Система ЛИР - СТК

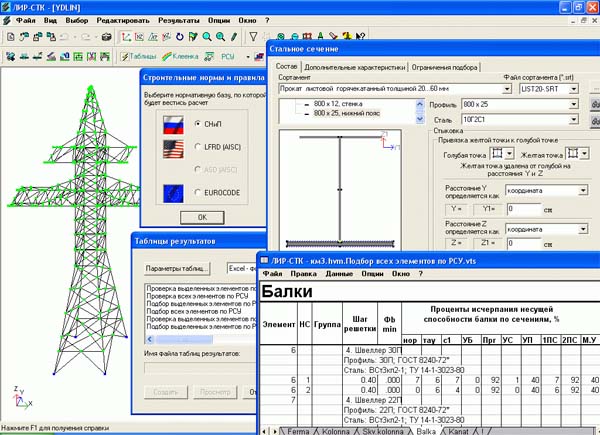

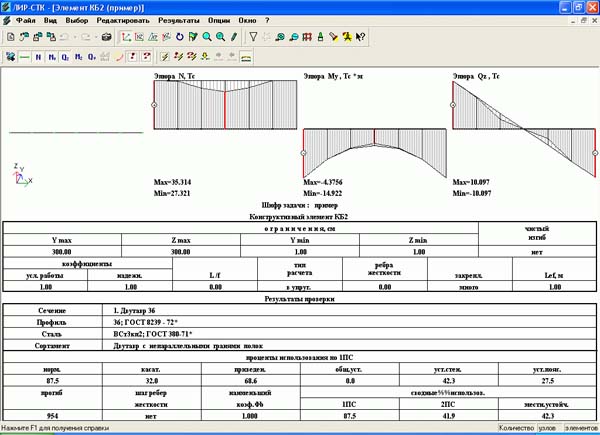

Система ЛИР-СТК предназначена для конструирования стальных конструкций. ЛИР-СТК работает в двух режимах — подбора сечений элементов стальных конструкций, таких как фермы, колонны и балки, и проверки заданных сечений в соответствии с действующими в мире нормативами. Позволяет объединять несколько однотипных элементов в конструктивный элемент, выполнять унификацию конструктивных элементов. ЛИР-СТК может функционировать в локальном режиме, позволяя проверить несколько вариантов при конструировании требуемого элемента. Система снабжена развитой системой документирования и контекстной справкой.

Система ЛИР – РС.

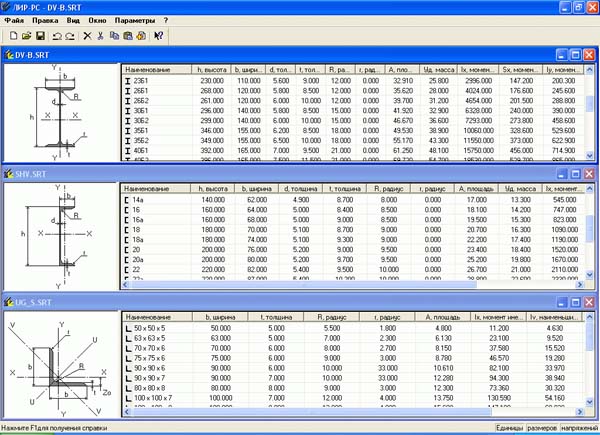

Система редактирования стальных сортаментов ЛИР-РС предназначена для создания новых и редактирования существующих сортаментных баз прокатных и сварных профилей. ЛИР-РС информационно связана с расчетными и конструирующими системами ПК ЛИРА. С системой поставляется широкий набор существующих сортаментных баз профилей и сталей стран СНГ, Европы и США.

Система ЛИР – КС.

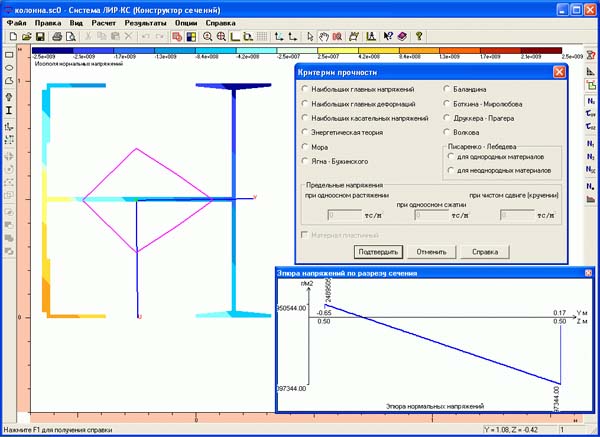

Система ЛИР-КС (Конструктор Сечений) предоставляет пользователю специализированную графическую среду и инструменты для формирования сечений произвольной конфигурации и вычисления их осевых, изгибных, крутильных, сдвиговых и пластических характеристик. При наличии усилий в заданном сечении производится отображение картины распределения текущих, главных и эквивалентных напряжений, соответствующих различным теориям прочности. ЛИР-КС позволяет создавать библиотеки сечений для использования в расчетной системе ЛИР-ВИЗОР при назначении жесткостей элементов.

Рекомендуемые системные требования

Процессор
Intel Pentium 4 2000 mHz
Оперативная память
256 Mb и больше
Жесткий диск
Для полной установки ПК "Лира 9.4" требуется 150 Mb, для работы необходимо ещё 100 Mb минимум.
SVGA видеоадаптер и монитор.
CD-Rom
Мышь Microsoft Mouse
или другое совместимое укзательное устройство для работы в MS Windows.
Порты
На компьютере должен быть как минимум один свободный LPT или USBпорт для установки ключа защтиты. Тип ключа защиты Вы можете выбрать при покупке ПК ЛИРА 9.4

Программное обеспечение

Microsoft Windows NT 4.0 (SP 6)/2000/XP или Microsoft Windows 98/Me. Microsoft .NET Framework 1.1или выше.
(Устанавливается при инсталляции ПК ЛИРА 9.4). Microsoft Internet Explorer 5.5 или выше.
