Руководство по эксплуатации

Руководство по эксплуатации

Упаковка

Спасибо за то, что Вы приобрели Mystic LED. Прибор был тщательно тестирован и доставлен Вам в отлично рабочем состоянии. Внимательно проверьте упаковку на предмет повреждений при транспортировке. Если упаковка была повреждена, внимательно проверьте товар на предмет повреждений. Если Вы обнаружили повреждения или отсутствие каких-либо запасных частей, обратитесь к Вашему поставщику.

Введение

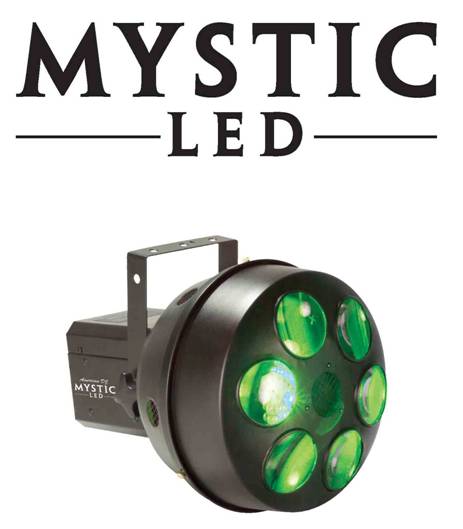

Mystic LED – прибор, очередной пополнение в линейке доступных интеллектуальных приборов American DJ. Mystic LED – интеллектуальный DMX прибор, используемый для создания эффекта лунного цветка. Прибором можно управлять при помощи DMX контроллера.

Клиентский сервис

Официальный дистрибьютор в России:

Дизайн-центр «Про Свет»

г. Москва

Ул. Скотопрогонная, д. 29/1

Тел./Факс : (4,

Url: www. *****

Внимание! Для снижения риска возгорания не допускайте попадания влаги на прибор.

Внимание! В приборе нет запасных частей, которые может заменить/отремонтировать потребитель. Не пытайтесь сами отремонтировать прибор, это отменит гарантию на него.

Общие инструкции

Для обеспечения правильной работы прибора внимательно ознакомьтесь с инструкцией и основными принципами работы. В данной инструкции описаны основные меры предосторожности и правила эксплуатации прибора. Сохраняйте инструкцию.

Технические характеристики

- Режим работы под музыку и предустановленные программы

- Вспышки

- Выход света, как у галогенной лампы 250 Вт

- Встроенный микрофон

- UC3 контроллер (продается отдельно).

Гарантия

6 месяцев

Меры предосторожности

- Избегайте попадания влаги на прибор

- Не проливайте на прибор воду и другие жидкости

- Убедитесь, что напряжение прибора соответствует стандартам

- Не включайте прибор, если кабель поврежден

- Не пытайтесь удалить или отломать заземление. Оно предотвращает риск возгорания

- Отключите прибор от основной сети прежде, чем осуществлять любое подключение

- Не снимайте крышку прибора. В нем нет запасных частей, подлежащих ремонту пользователем

- Не включайте прибор при снятой крышке

- Не блокируйте отверстия для вентиляции. Прибор всегда должен находиться в хорошо проветриваемом помещении. Оставляйте зазор около 15 см между стеной и прибором

- Если товар поврежден, запрещается его эксплуатировать

- Прибор предназначен для использования только в помещении, использование на улице нарушает гарантию

- Прибор необходимо подвесить и зафиксировать

- Расположите провода так, чтобы на них нельзя было наступить или что-то поставить

- Очистку прибора необходимо проводить по инструкциям производителя

- Прибор следует помещать вдали от нагревательных приборов

- В следующих случаях ремонт прибора должен производиться только квалифицированными специалистами:

1) Кабель или вилка повреждены.

2) На прибор упал предмет или была разлита жидкость.

3) Прибор попал под дождь.

4) Создается видимость того, что прибор неправильно работает.

Настройка

Подключение к сети: Перед подключением убедитесь, что напряжение Вашей местной сети соответствует напряжению прибора.

DMX-512: DMX – цифровое устройство, обеспечивающее связь между интеллектуальными приборами и контроллерами. DMX передает инструкции от контроллера к прибору. DMX – данные, передающиеся от прибора к прибору при помощи XLR входов/выходов, расположенных на приборах.

DMX Связь: DMX – язык, позволяющий связывать между собой приборы разных производителей и обеспечивать их работу от одного контроллера, при условии, что приборы возможно подключить к DMX связи. Для обеспечения правильной передачи данных между несколькими приборами используйте максимально короткий путь. Порядок связи приборов в DMX цепь не влияет на их адрес в цепи. Например, прибор в DMX адресом 1 может быть помещен в цепь в любом месте – в начале, середине или конце цепи.

Требования к кабелю данных (DMX кабелю) (Для работы в режиме DMX или master/slave): Прибором Mystic LED можно управлять при помощи протокола DMX-512, он может работать в режиме двух, трех, четырех, шести, семи, четырнадцати или двадцати шести каналов. DMX адрес вводится при помощи дисплея, расположенного на боковой части прибора. Вам необходим стандартный тройной XLR разъем. Если Вы используете свой кабель, используйте стандартный экранированный двухжильный кабель. На двух сторонах кабеля должны быть соответственно вход и выход.

Рис. 1

Примечание: Следуйте инструкциям на рис. 2 и 3, используя свой кабель. Не используйте заземления на XLR соединителе. Заземление может привести к короткому замыканию.

Рис.2

Рис. 3

Особое примечание: Прерывание сети. При использовании длинного кабеля Вам может понадобиться ограничитель. Ограничитель – это резистор 90-120 Ом ¼ Вт между разъемами 2 и 3 (+ и -).

5- разъемный кабель. Некоторые производители используют для передачи данных 5-разъемный кабель вместо 3-разъемного. В цепь приборов с 3-разъемными приборами можно подключать приборы с 5-разъемными кабелями. При этом необходимо использовать 3-разъемный адаптер.

См. ниже схему подключения:

Подключения 3-разъемного и 5-разъемного кабеля
Провод	3-разъемный выход	5-разъемный вход
Заземление/экран	Разъем 1	Разъем 1
Сигнал «-»	Разъем 2	Разъем 2
Сигнал «+»	Разъем 3	Разъем 3
Не используется		Разъем 4 – не используется
Не используется		Разъем 5 – не используется

Главное меню

А.001 – Настройка DMX адреса

1. Нажмите кнопку ESCAPE для открытия главного меню. При помощи кнопки UP выберите “A001” и нажмите ENTER.

2. При помощи кнопок UP и DOWN выберите нужный адрес и нажмите ENTER.

TEST – Активация предустановленной программы. Для ее запуска режим работы под музыку должен быть отключен.

1.  Нажмите кнопку ESCAPE для открытия главного меню. При помощи кнопки UP выберите “TEST” и нажмите ENTER. На дисплее высветится “MODE 1”, нажмите ENTER.

AUDI – Работа под музыку

1.  Нажмите кнопку ESCAPE для открытия главного меню. При помощи кнопки UP выберите “AUDI” и нажмите ENTER.

2.  При помощи кнопки UP выберите “ON” и нажмите ENTER.

3.  Вы можете регулировать уровень чувствительности микрофона при помощи рукояти, расположенной на задней панели прибора.

RSET – Перезагрузка прибора

1.  Нажмите кнопку ESCAPE для открытия главного меню. При помощи кнопки UP выберите “RSET” и нажмите ENTER.

Режимы работы:

- Работа под музыку: Прибор работает в такт музыки

- Автоматический режим: Прибор автоматически проигрывает предустановленные программы.

- Режим DMX: Данный режим позволяет управлять работой каждого прибора при помощи DMX контроллера DMX-512, как например, Elation Show Designer.

Автоматический режим: Прибор будет работать по предустановленным программам. Внимание: Режим работы под музыку должен быть отключен.

1.  При помощи кнопки ESCAPE зайдите в главное меню. При помощи кнопки UP выберите “TEST” и нажмите ENTER.

2.  На дисплее высветится “MODE 1”, нажмите ENTER.

3.  Прибор будет работать по предустановленной программе.

4.  Можно также использовать контроллер UC3 (продается отдельно).

Режим работы под музыку:

Независимый режим: Прибор будет работать в такт музыки.

1.  При помощи кнопки ESCAPE зайдите в главное меню. При помощи кнопки выберите “AUDI” и нажмите ENTER.

2.  На дисплее высветится “ON”. Нажмите ENTER. Режим работы под музыку активируется через 10 секунд.

3.  Вы можете настраивать чувствительность к звуку пи помощи рукояти, расположенной на задней панели прибор.

4.  Можно также использовать контроллер UC3 (продается отдельно).

Режим master/slave (под музыку и автоматический режим): Позволяет объединить до 16 приборов и работать при помощи контроллера. Приборы могут работать по встроенной программе или под музыку. В данном режиме один из приборов будет основным (master), остальные будут работать по программам. В качестве основного (master) можно выбрать любой прибор.

1.  При помощи обычного XLR микрофонного кабеля соедините приборы между собой через разъемы на задней панели. В первом приборе в цепи (master) нужно использовать только разъемы на выход, в последнем – только на вход. Для длинного кабеля используйте ограничитель сети.

2.  Вы можете настраивать чувствительность к звуку пи помощи рукояти, расположенной на задней панели прибор.

3.  Можно также использовать контроллер UC3 (продается отдельно).

DMX режим:

DMX контроллер позволяет создавать уникальные программы.

1.  Данная функция позволяет управлять каждым прибором в отдельности при помощи стандартного DMX контроллер Elation DMX 512.

2.  У Mystic Led 4 DMX канала.

3.  Следуйте инструкциям данного руководства для работы с DMX контроллером.

4.  Используйте федеры.

Замена патрона

Отсоедините электрокабель от прибора. При помощи отвертки осторожно открутите крепления патрона. Замените старый патрон на новый.

Значения и функции DMX каналов

КАНАЛ	ЗНАЧЕНИЕ	ФУНКЦИЯ
1	128- 254-255	Вкл./Выкл. лампы & Вспышки Лампа выкл. Вспышки от медленного к быстрому Лампа вкл. Случайные вспышки от медленного к быстрому Лампа вкл.
2	0 126-5	Цвета лампы и эффект радуги Управление скоростью КРАСНЫЙ КРАСНЫЙ & ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ ЗЕЛЕНЫЙ & СИНИЙ СИНИЙ СИНИЙ & КРАСНЫЙ ВСЕ ВКЛ. ЭФФЕКТ РАДУГИ ОТ МЕДЛЕННОГО К БЫСТРОМУ
3	055	Эффект радуги Выкл. Вкл. Выкл.
4	0 1-85 86-170 171-178 179-255	Вращение лампы Нет вращения По часовой стрелке от быстрого к медленному Против часовой стрелки от медленного к быстрому Нет вращения Случайно вращение от медленного к быстрому

Примечание: Когда включен эффект радуги (канал 3, значения 64-127), канал 2 будет управлять скоростью эффекта радуги (значения от 0 до 255).

Очистка прибора

Очистка: Внутренние и внешние оптические линзы и зеркала необходимо периодически вынимать из прибора и очищать. В условиях интенсивной работы в клубах рекомендуется проводить очистку раз в месяц.

1.  Для очистки используйте средства очистки стекла и мягкий материал.

2.  Раз в 20 дней протирайте оптику с внешней стороны.

3.  Убедитесь, что все части прибора насухо вытерты.

Частота очистки зависит от среды работы прибора.

Выявление неисправностей

Ниже перечислены частые проблемы и способы из разрешения.

Прибор не реагирует на DMX сигналы:

1.  Проверьте правильность подключения кабеля и все соединения. Также проверьте, правильно ли подсоединены все провода; важно правильно подключить все входы и выходы.

2.  У некоторых DMX режимов есть канал диммера. Убедитесь, что он не установлен на 0%.

Прибор не реагирует на звук:

1.  Прибор не реагирует на тихие или высокие звуки.

2.  Проверьте уровень чувствительности.

Если не удалось устранить неисправность, обратитесь в сервисный центр.

Спецификация

Модель: Mystic LED Напряжение: 120В или 230В Лампы: 224 светодиодов: 88 красных, 48 зеленых и 88 синих Патрон: 3 А Вес: 4,5 кг Габариты: 470 х 375 х 375 мм Цвета: RGB (синий, зеленый, красный) Рабочее положение: Любое в безопасном, зафиксированном положении. Гарантия: 6 месяцев

СЕРИЙНЫЙ НОМЕР: ________________________________________________

ДАТА ПРОДАЖИ: ________________________________________________

ПОДПИСЬ ПРОДАВЦА: ________________________________________________

ШТАМП МАГАЗИНА
