5.2.Рекомендации по устранению дефектов и эскизы усиления.
1. Рекомендации по заделке трещин во внутренних кирпичных стенах. Дефекты №№ 1, 6, 8.

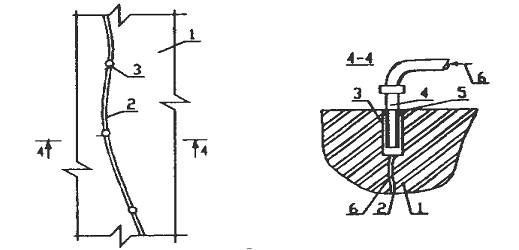

Заделку трещин в кирпичной кладке внутренних стен здания выполнять согласно ниже приведенной схемы:
1 - усиливаемая стена; 2 - трещина в стене (шириной раскрытия до 10мм); 3 - отверстия диаметром 30мм, глубиной не менее 100 мм для установки инъекторов (шаг мм); 4 - инъекторы (стальные трубы) диаметром 20-25мм, устанавливаемые в отверстия на цементно-песчаном растворе; 5 - наружные участки трещин, проконопаченные на клею; 6 - цементно-песчаный, полимерцементный или цементный растворы под давлением до 0,25МПа.
Усиление способом инъекции заключается в подаче под давлением в поврежденные участки цементного или полимерцементного раствора, который, проникнув в щели и трещины, после затвердевания обеспечивает необходимую монолитность.
Для производства работ применяют цементные (беспесчаные), цементно-песчаные, полимерцементные и полимерные растворы, которые должны обладать незначительным водоотделением, заданной вязкостью, требуемой прочностью, малой усадкой и достаточной морозостойкостью.
Для конструкций с раскрытием трещин 1,5мм и более применяют следующие растворы:
– полимерцементные растворы состава 1 : 0,15 : 0,3 (цемент : полимер ПВА : песок) и В/Ц=0,6;
– цементно-песчаные растворы (модуль крупности песка - 1) состава 1 : 0,05 : 0,3 (цемент : нитрит натрия : песок) при В/Ц=0,6;
– цементные растворы состава 1 : 0,1 (цемент : нафталинформальдегид) при В/Ц=0,5.
Перед заполнением раствором трещину тщательно очищают от пыли и грязи. Приготовляют раствор в следующей последовательности:
– портландцемент и тонкомолотый песок, дозирование по массе, перемешивают насухо и засыпают в растворомешалку;
– в растворомешалку подают пластификатор, растворенный частью воды, входящей в состав раствора;
– добавляют остальную массу воды;
– приготовленную смесь перемешивают в течениеминут, после чего процеживают через виброфильтр.
До нагнетания приготовленный раствор хранят при непрерывном перемешивании. В кладку раствор нагнетают под давлением до 0,6 МПа. Плотность заполнения трещины в процессе нагнетания раствора контролируют по радиусу его распространения (вытеканию из патрубков, намоканию штукотурки).
2. Рекомендации по заделке трещин в наружных кирпичных стенах. Дефект № 3, 4, 5, 10, 13, 15-17, 20-22, 24-27.
Заделку трещины выполнять раствором на основе ГИДРОТЕКС-У согласно ниже приведенной схемы:
1 - усиливаемая стена; 2 - трещина в стене (шириной раскрытия до 10мм); 3 - отверстия диаметром 30мм, глубиной не менее 100 мм для установки инъекторов (шаг мм); 4 - инъекторы (стальные трубы) диаметром 20-25мм, устанавливаемые в отверстия на цементно-песчаном растворе; 5 - наружные участки трещин, проконопаченные на клею; 6 - раствор на основе ГИДРОТЕКС - У подаваемый под давлением до 0,25МПа.
Подготовка поверхности:
– поверхность очищается от штукатурки, легко удаляемых включений, краски, грязи, жира, поверхностной пленки цементного камня и пр. вручную - металлическими щетками или механизированным способом - при помощи перфоратора, электродрели с абразивной насадкой, пескоструйным аппаратом и т. д. ;
– трещины расшиваются на глубину не менее 20мм с раскрытием (под прямым углом) по ширине не менее 20мм;
– основное условие: структурно прочная основа, открытие капиллярных пор;
– поверхность промывается обычной водопроводной водой до полного удаления остатков очистки;
– поверхность считается подготовленной, если она чиста, на ощупь шероховата, обильно увлажнена;
–
Подготовка гидротехнической смеси к работе
– из упаковки высыпать в удобную емкость, необходимое для работы в течение 30-40 минут, количество смеси из расчета 2,5 кг на 1 кв. м. ровной поверхности;
– Запрещается затворять "ГИДРОТЕКС - У" водой в количестве более 25% по массе. Запрещается добавление воды в готовый материал для увеличения времени работоспособности;
– затворить водой комнатной температуры в количестве 18-25% от веса смеси и размешать вручную или в низкоскоростном смесителе до получения однородного, пластичного раствора;
– через 5 минут повторно тщательно перемешать без добавления воды;
– смесь готова к работе, если она однородна, пластична.
Нанесение материала и уход за ним
– в предварительно очищенную и обильно увлажненную трещину подавать раствор на основе "ГИДРОТЕКС - У". Плотность заполнения трещины в процессе нагнетания раствора контролируют по радиусу его распространения (вытеканию из патрубков, намоканию штукотурки);
– работы с раствором на основе "ГИДРОТЕКС - У" осуществляется при температуре воздуха не ниже 5°С. При более низких температурах требуется обогрев;
– после нанесения за покрытием необходим уход. Необходимо не допустить высыхания нанесённого материала в течении 3-х суток. Возможно покрытие материала полиэтиленовой плёнкой, мокрыми опилками или смачивание из распылителя;
3. Рекомендации по восстановлению отмостки. Дефект № 28.
Восстановление и ремонт отмостки выполнять в соответствии со следующей технологией и эскизом.
1 — цоколь; 2 — гидроизоляция; 3 — слой бетона или асфальта; 4 — песчаный слой; 5 — каменная наброска; 6 — глинопесчаная смесь; 7 — глиняный замок.
Устройство отмостки начинают со снятия слоя растительного грунта. Затем вокруг здания выбирают выемку глубиной около 150 мм и шириной не менее 0,7—1,0 м. Образовавшуюся выемку заполняют мятой глиной, в которую утапливают песок с гравием или щебнем. Образовавшуюся композицию трамбуют до получения плотной массы. Насыпку профилируют таким образом, чтобы уклон от стены до конца отмостки составил около 100 мм. Спрофилированную поверхность покрывают щебнем или гравием, который проливают цементным раствором состава 1:2. Покрытие отмостки выравнивают рейкой, устраняя все впадины и бугорки. Через 20—25 ч покрытие "железнят". Железнением называют технологический процесс, направленный на повышение водонепроницаемости растворной стяжки. Для этого на слегка влажное покрытие насыпают сухой цемент, который втирают в стяжку металлической гладилкой. Если ожидаются дожди, зажелезненную поверхность покрывают полимерной пленкой, создавая условия для твердения цементного слоя. Вместо железнения отмостку можно покрыть слоем асфальта.
Допускается применять отмостки упрошенной конструкции. В этом случае глубину выемки уменьшают до 50—100 мм. Дно выемки тщательно уплотняют ручной трамбовкой, затем его на всю ширину застилают внахлест на 0,2—0,3 м двумя слоями гидроизоляционного материала. В качестве гидроизоляционного материала используют полиэтиленовую пленку, рубероид и другие не гниющие материалы. На гидроизоляцию до заполнения выемки и устройства необходимого профиля укладывают песчано-гравийную смесь, поверх которой укладывают покрытие из щебня или гравия с проливкой цементно-песчаным раствором.
4. Рекомендации по усилению кладки с трещинами в наружных и внутренних кирпичных стенах. Дефект № 3, 4, 6, 10, 13, 15-17, 20-27.

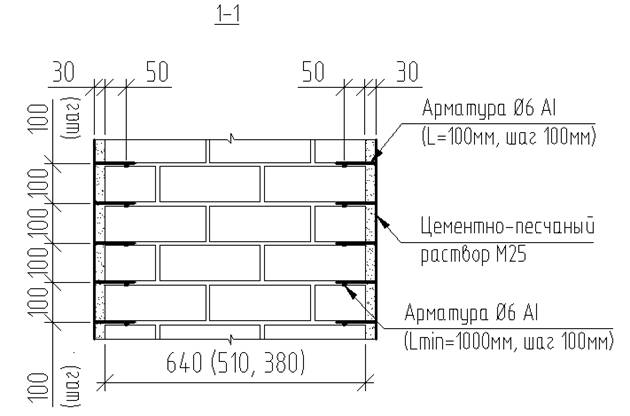

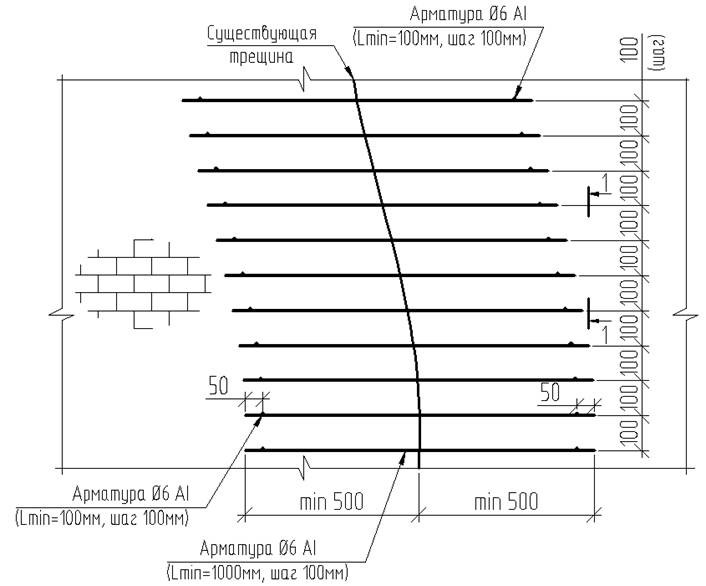

Усиление кирпичной кладки наружных и внутренних стен в случае повторного раскрытия трещин рекомендуется выполнять по приведенному эскизу.
1. Работы по усилению кирпичных стен выполнять в следующей последовательности:
- очистить шов предназначенный к армированию от старого раствора на глубину 60мм с последующей промывкой;
- заполнить очищенный шов цементно-песчаным раствором на глубину 30-40мм;
-установить арматуру ∅6АI в шов и заполнить шов цементно-песчаным раствором полностью под расшивку.
2. Состав цементно-песчаного раствора 1:1.
5. Рекомендации по усилению кладки с трещинами во внутренних кирпичных стенах. Дефект № 1, 5.

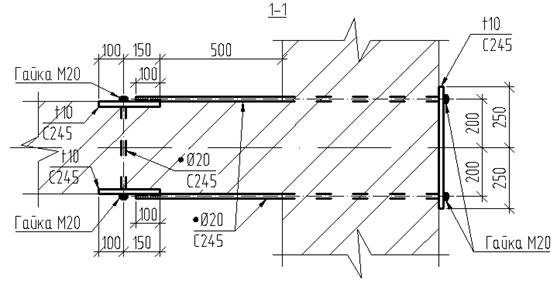

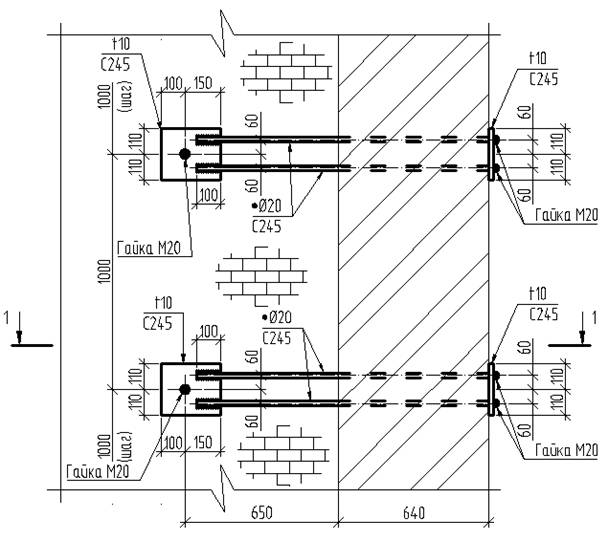

Усиление кирпичной кладки наружных и внутренних стен в случае повторного раскрытия трещин рекомендуется выполнять по приведенному эскизу.
1. Элементы усиления должны плотно (без зазоров) прилегать к поверхности кладки.
1. Сварку выполнять электродами Э42 по ГОСТ 9467-75*. Катет шва принимать по СНиП II-23-81*, таблица 38*.
2. После установки элементов усиления выполнить оштукатуривание стен по сетке рабитца.
