Внешние дополнительные устройства для FT – 840.
Вступление
Сегодня FT – 840 YAESU далеко не писк моды. Кое-кто считает его даже устаревшим. Тем не менее, аппарат вполне соответствует требованиям своего класса, но работу с ним можно улучшить с помощью простейших устройств, описанных здесь. Мало того, предложенные решения можно использовать и с другими трансиверами.
Предлагаемые устройства описываются в порядке увеличения сложности, но не в хронологическом порядке изготовления автором.
Разделительный трансформатор для работы цифровыми видами.
Непосредственное подключение микрофонного входа трансивера к звуковой карте или системному динамику (как это делалось в древних программах типа DL4SAW) приводило к практически неустранимому самовозбуждению. Ферритовые кольца, хорошее заземление и другие «традиционные меры» не привели к положительному результату. Остался единственный выход – гальваническая развязка компа и трансивера. Проведённые эксперименты показали, что качество сигнала (в моём случае SSTV) серьёзно зависит от типа применённого разделительного трансформатора. Тогда возникла идея «токового» режима, т. е. когда сопротивление генератора заведомо намного превышает сопротивление нагрузки. Получилась вот такая схема.
Полученные результаты вполне оправдали ожидания. Единственное замечание. Резисторы нужно выбрать с таким расчётом, чтобы положение регулятора уровня микрофона были намного ниже, чем при работе микрофоном SSB. В этом случае Вы можете, при сниженном усилении для работы SSTV даже положить гарнитуру на системный блок и помех не будет, а после окончания SSTV передачи увеличить усиление и говорить. При выборе величин резисторов учитывайте чувствительность Вашего микрофона (у меня используется ДЭМШ)
Вот такая «коробочка» получилась у автора.
CAT – система.

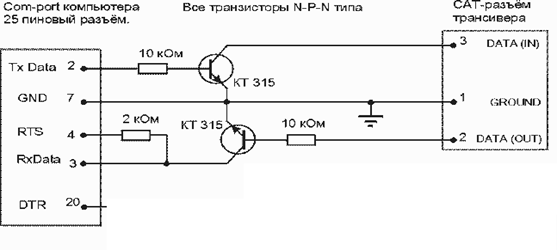

FT – 840, как и многие другие «империалистические» аппараты, имеет порт для «общения» с компьютером через COM – порт. К сожалению, уровни сигналов FT – 840 не соответствуют уровням COM. Проблему можно решить с помощью простейшего преобразователя уровней. Для других TRX полезна хотя бы частичной развязкой (через транзисторы) портов.
Первая версия реализации схемы у автора выглядела так.
В дальнейшем, всвязи с переходом на 9 – pin'овый разъём все детали распаивались прямо на разъёме и, для надёжности заливались герметиком. Вот так это выглядит.
Антенный коммутатор.
Конечно, во время контеста нужны какие-то движения, кроме нажатия педали, но, при каждом переходе с диапазона на диапазон, весьма тоскливо перекручиваль разъёмы или подскакивать для кручения ручки антенного коммутатора. Разъём «BAND DATA» избавит Вас от этого непродуктивнного занятия. Статья с практической схемой – в процессе подготовки.
Внешний аттенюатор
Вообще-то «империалисты» довольно предусмотрительные ребята. Но с чувствительностью, точнее усилением, у них мозги не на месте. Особенно применительно к моим условиям. Где-то я уже писал о «рекордах ближнести радиосвязи» на 0,01 длины волны – таково расстояние между моими и его (RV9UP) антеннами. В этих условиях «родной» аттенюатор в –12 дБ абсолютно бесполезен. Кстати, этого иногда мало и в «нормальных» условиях на НЧ. Что же делать? Обратимся снова к разъёму «BAND DATA». На нём есть очень интересный сигнал «TX GND», да и ток он «тянет» до 200мА.
В результате размышлений и поисков в I-net’e родилась схема и её реализация:
А что дальше?
Почитайте статьи о избирательности «империалистических» трансиверов, их структурной схеме. Придёт, явно, на ум изготовление входных пассивных преселекторов (полосовых фильтров) типа Дроздовских, например. Для переключения диапазонов можно использовать сигналы с разъёма «BAND DATA».
На том же разъёме «BAND DATA» есть сигнал «LINEAR», его вполне можно использоать для защиты выходного РА от высокого КСВ. Да мало ли Вы найдёте в своём трансивере того, что поможет Вам и другим. ДЕРЗАЙТЕ!
