Интернет+IPTV

Подключение к маршрутизатору

По умолчанию порты настроены следующим образом:

ETH1–КРАСНЫЙ (WAN) в качестве основного Интернет-канала при подключении с использованием технологии Ethernet.

ETH2 – ЖЕЛТЫЙ (LAN) для доступа к сети Интернет.

ETH3 – ЗЕЛЕНЫЙ (LAN) для доступа к сети Интернет.

ETH4 – ЧЕРНЫЙ (LAN) для доступа к сети Интернет.

Сброс в заводские настройки

Если машрутизатор новый эту операцию производить необязательно.

Сбросить настройки машрутизатора можно следующим образом:

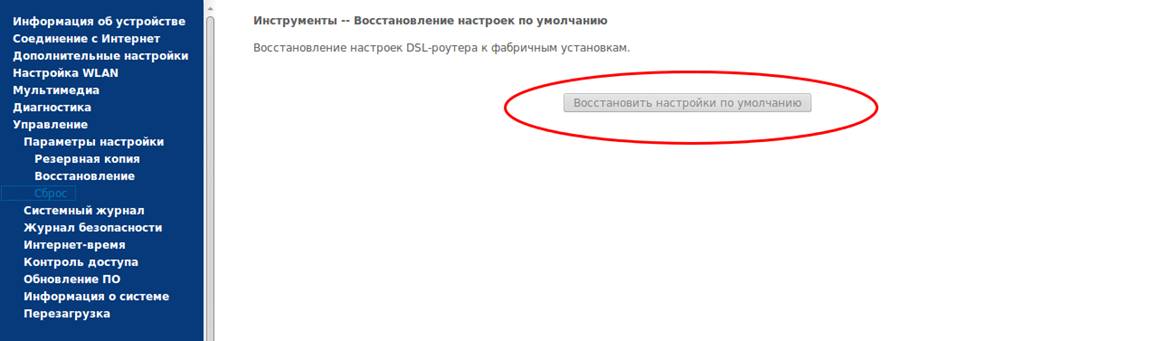

Управление->Параметры настройки->Сброс и нажать кнопку «Восстановить настройки по умолчанию».

Настройка маршрутизатора

Подключение к Web терминалу маршрутизатора.

Настройки маршрутизатора производятся с помощью web браузера и при этом, как указано выше, в сетевых настройках сам компьютер должен быть настроен на автоматическое получение IP адреса (режим DHCP клиента).

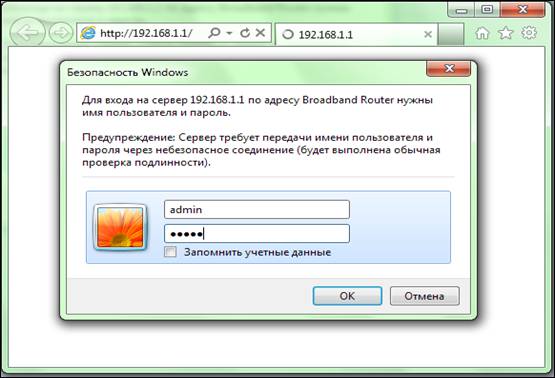

Запустите Web-браузер и введите “http://192.168.1.1” в поле для URL-адреса, после чего нажмите клавишу Enter или Return на клавиатуре компьютера. Если всё подключено и введено правильно, то должна открыться страница ввода имени пользователя (Username) и пароль (Password).По умолчанию (заводские установки) необходимо ввести: Username: admin Password: admin

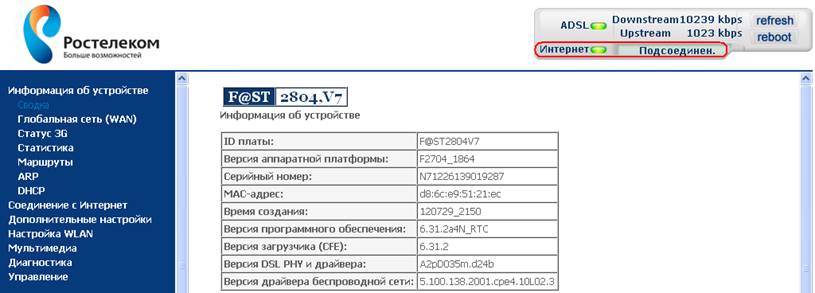

После того как будет выполнено подключение через Web браузер откроется окно, где будет содержаться информация о маршрутизаторе и статусе соединения:

Настройка подключения по технологии ADSL

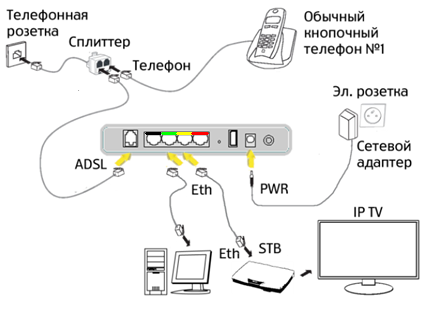

Перед тем как приступить к настройке маршрутизатора, необходимо выполнить подключения всех сетевых кабелей к маршрутизатору, как показано на картинке.

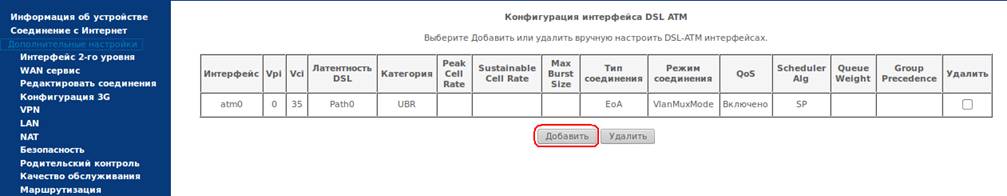

По умолчанию (в заводских установках) на маршрутизаторе прописано виртуальное соединение (PVC). Это соединение можно увидеть, если зайти по меню слева Дополнительные настройки -> Интерфейс второго уровня -> Интерфейс ATM PVC

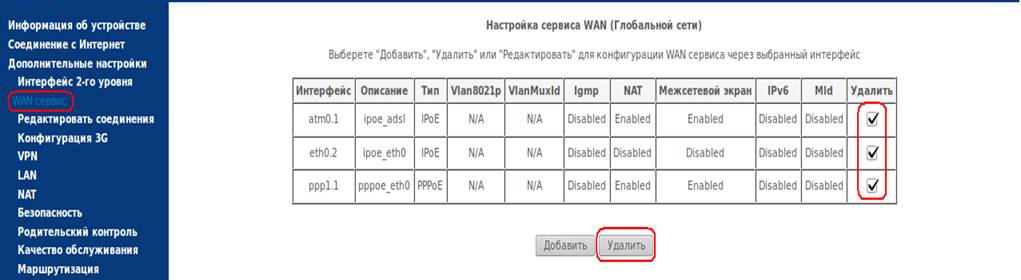

В данном варианте настройки необходимо зайти в пункт меню Дополнительные настройки -> WAN сервис, установить галочку в столбце Удалить, в каждой строке с интерфейсами, и нажать кнопку «Удалить».

Другими словами здесь необходимо удалить все виртуальные интерфейсы.

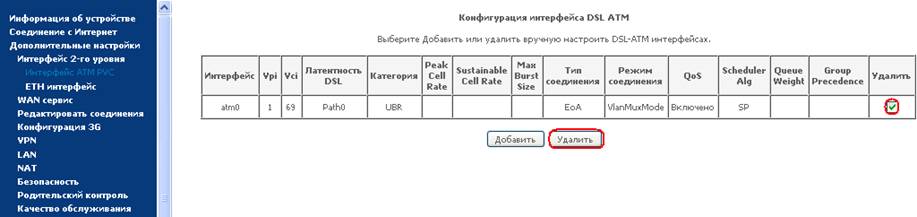

Далее необходимо зайти в меню слева Дополнительные настройки -> Интерфейс второго уровня -> Интерфейс ATM PVC и так же как и в предыдущем шаге установить галочку в столбце Удалить, в каждой строке с интерфейсами, и нажать кнопку «Удалить» как показано на картинке ниже:

Для этого необходимо опять войти в пункт меню Дополнительные настройки -> Интерфейс второго уровня -> Интерфейс ATM PVC и нажать кнопку «Добавить».

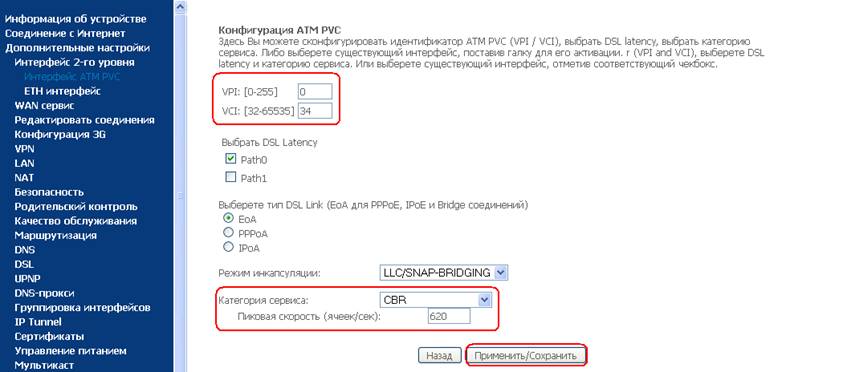

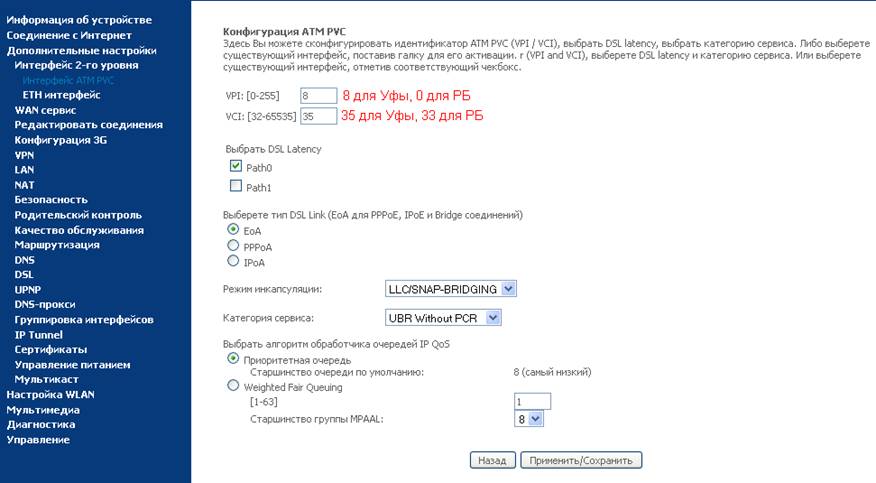

Откроется окно, в котором необходимо ввести для подключения к сети Интернет параметры, тип DSL Link подключения - EoA (для PPPoE).

Остальные параметры оставьте по умолчанию, как показано на картинке.

Далее нажмите кнопку «Применить/Сохранить» как показано ниже:

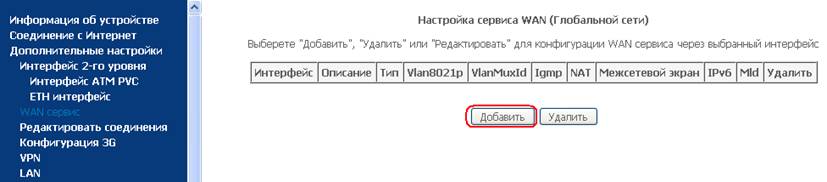

Следующим шагом необходимо зайти в пункт меню Дополнительные настройки -> WAN сервис и нажать «Добавить».

Появится окно с выбором WAN интерфейса. Выберите созданный ранее интерфейс и нажмите «Далее»

Появится окно ввода PPP Имя пользователя и Пароля. Укажите их, оставив остальные параметры без изменений и нажать кнопку «Далее».

Появится окно Маршрутизация-шлюз по-умолчанию, где в качестве Выбранного интерфейсы шлюза по умолчанию должен быть созданный WAN интерфейс ppp1 . (Выбор из доступных WAN интерфейсов, по необходимости для перемещения из окошка в окошко, выполняется с помощью выделения нужного интерфейса и нажатием кнопок -> / ←)

В нашем случае всё остаётся так, как показано ниже на картинке, после чего необходимо нажать кнопку «Далее»

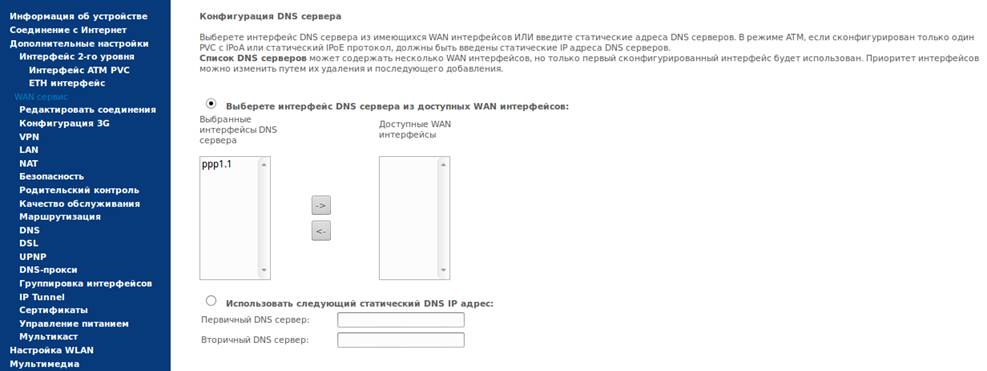

Появится окно, где задаётся интерфейс для доступа к DNS серверу. Оставляем как есть, нажимаем кнопку «Далее»

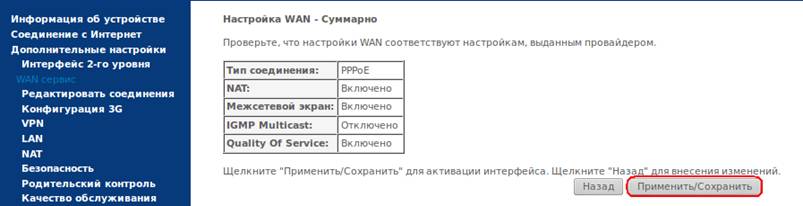

В следующем окне нажимаем «Применить/Сохранить»

Если все настройки были введены правильно, то после нажатия кнопки Применить /Сохранить активируется интернет соединение и соответствующий индикатор станет зеленым.

Теперь можно попробовать открыть какую-нибудь страницу Интернет в Web браузере и убедиться, что подключение к сети Интернет работает. Например, сайт http://*****/

Подключение приставки STB для просмотра IP TV.

Для подключения приставки STB, необходимо настроить на маршрутизаторе соответствующий виртуальный канал (PVC).

Для этого необходимо перейти по пункту меню слева Дополнительные настройки -> Интерфейс 2-го уровня -> Интерфейс ATM PVC и нажать кнопку «Добавить»

Далее настройте все так, как на рисунке:

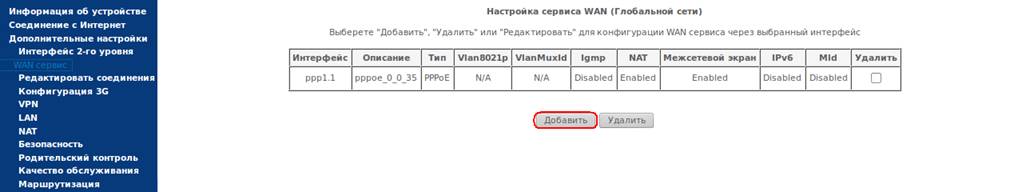

Далее, в пункте меню Дополнительные настройки -> WAN сервис необходимо добавить интерфейс для IPTV, нажав кнопку «Добавить».

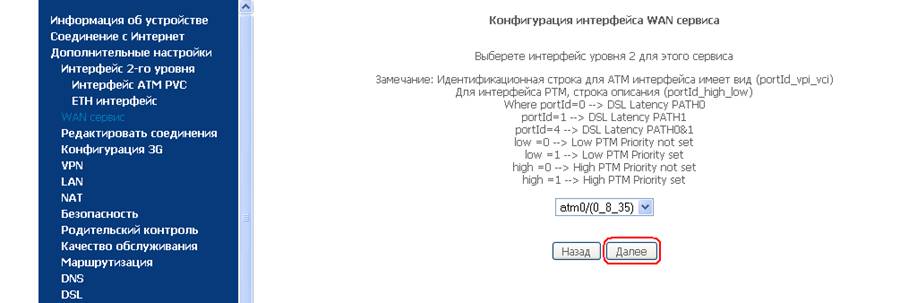

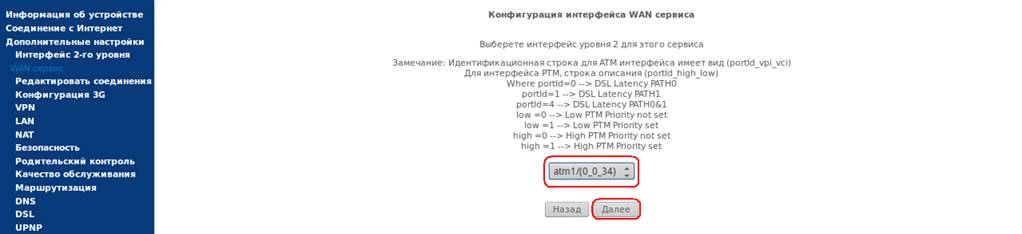

После нажатия кнопки «Добавить» появится окно, в нем выберите созданный интерфейс, затем нажмите кнопку «Далее»

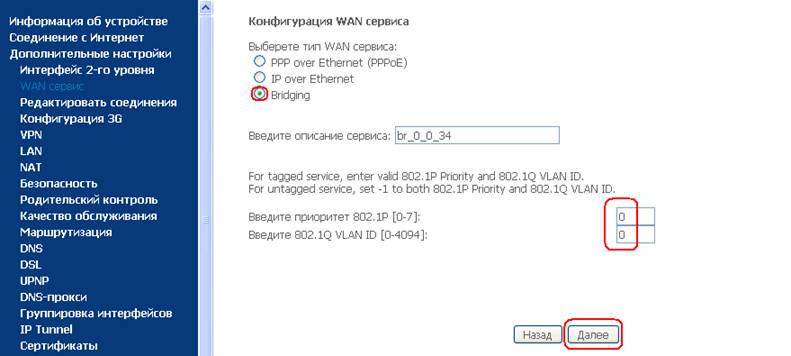

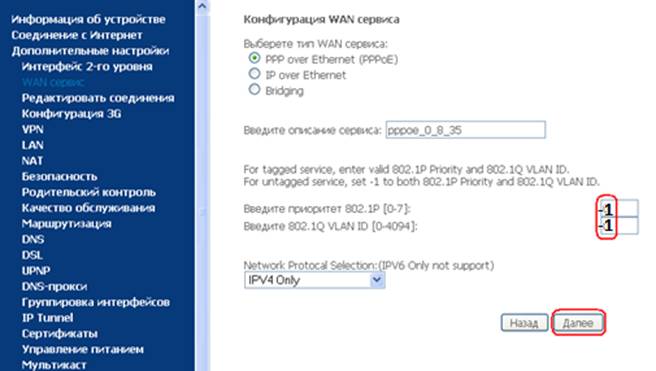

В следующем окне настройте все как на картинке:

Затем нажмите «Далее»

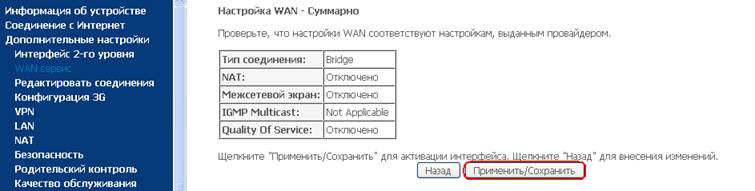

В следующем окне нажмите «Применить/Сохранить».

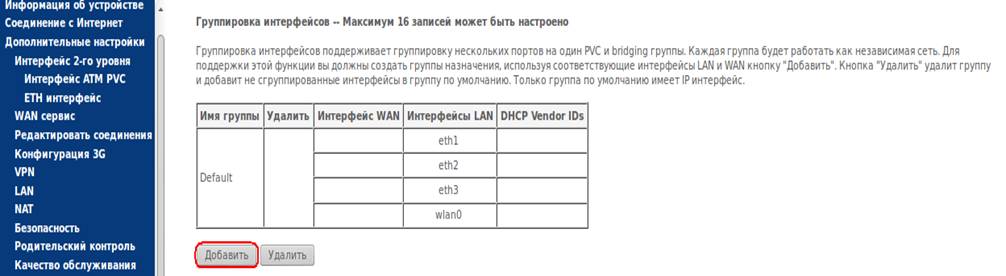

Зайдите в Дополнительные настройки->Группировка интерфейсов и нажмите кнопку «Добавить»

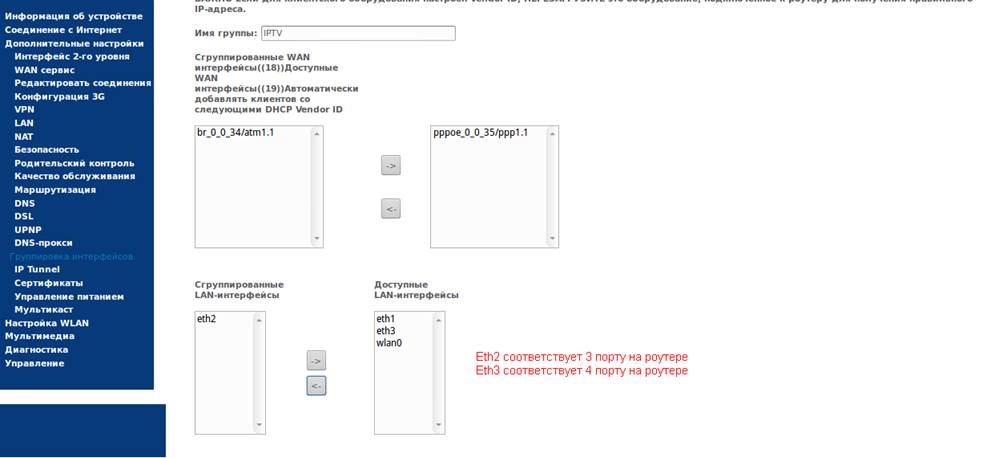

Далее настройте как на картинке:

После чего нажмите «Применить/сохранить»
