Фильтр для удаления растворенного в воде железа СT/СB/ACS

ТАЙМЕРНЫЙ БЛОК УПРАВЛЕНИЯ 263/740
	МОДЕЛЬ CTNU ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ФИЛЬТР

ДЛЯ УДАЛЕНИЯ РАСТВОРЕННОГО В ВОДЕ ЖЕЛЕЗА

СT/СB/ACS

1. НАЗНАЧЕНИЕ

Используемая из артезианских скважин вода часто неприятна на вкус, имеет свойство окрашивать белье при стирке в желтый цвет, в системах отопления образуется большое количество рыхлых отложений, на сантехнике появляется рыжий налет, это все говорит о том, что в воде присутствует растворенное железо. Даже если первоначально исходная вода прозрачная – то под действием кислорода она начинает мутнеть и приобретать бурый цвет. Для того, чтобы избавиться от всех этих неприятностей, необходимо использовать специализированные фильтры.

Фильтр типа «СТ/CB» предназначен для очистки воды от избыточного растворенного в воде железа в системах бытового и производственного водоснабжения.

Применение установок типа «СТ/CB», при соблюдении всех правил эксплуатации, обеспечит остаточное содержание железа в пределах ПДК – 0,3 мг/л.

2. КОМПЛЕКТНОСТЬ Стандартный комплект: ·  Баллон с сорбентом, коллектором и автоматическим блоком управления ·  Адаптер для автоматического блока управления ·  Монтажный комплект ·  Инструкция по эксплуатации

3. УСЛОВИЯ ПРИМЕНЕНИЯ ·  Железо - не более 3 мг/л ·  Марганец - не более 1 мг/л ·  рН – не менее 6,8 ·  Отсутствие сероводорода, нефтепродуктов, аммония ·  Температура - от 3 до 30 0С

Дополнительное оборудование:

à  Байпасный клапан

à  Противоконденсатный кожух

Технические требования

·  давление на входе - 3 атм.

·  напряжение эл. сети - 220 V / 50 Гц

·  влажность воздуха - 70 % не более

·  температура в помещении - 2 – 40о С

·  наличие канализационного стока.

4. РАЗМЕЩЕНИЕ ФИЛЬТРОВ

à  Оборудование устанавливается в помещении с плюсовой температурой и обеспечивающим свободный доступ к установке.

à  Монтаж оборудования производится непосредственно на входе воды в здание.

à  Следует предусмотреть монтаж поливочного крана до системы водоподготовки.

Канализационный сток должен находиться на расстоянии от оборудования не более чем на 6 м.

* В случае удаления канализации более чем на 6 м., необходимо применять дренажные шланги большего диаметра.

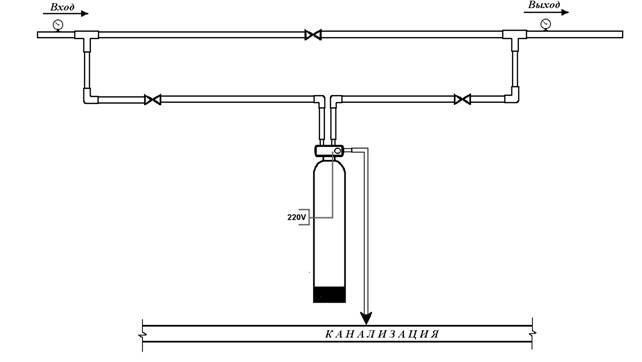

5. СХЕМА ПОДКЛЮЧЕНЯ К ВОДОПРОВОДУ

Кран В1

Кран В3

Кран В2

Рис.1

6. ПАНЕЛЬ БЛОКА УПРАВЛЕНИЯ

Инициализация включения

Вс Пн Вт Ср Чт Пт Сб Время и день Время и день регенерации Соль Производительность Жесткость Err 3

Включение (распределительный вал переходит в позицию СЕРВИС.) При начальном включении питания распределительный вал необходимо повернуть в позицию СЕРВИС. Распределительному валу может потребоваться 1-2 минуты, чтобы вернуться в позицию СЕРВИС. Err 3 будет отображаться на экране, пока распределительный вал не вернется в позицию СЕРВИС. Если истекает более чем 2 минуты, проверяет, что двигатель поворачивает распределительный вал. Если он не поворачивается, смотри диагностической раздел в Инструкции по установке и Руководстве по обслуживанию..

Инструкции последовательных команд для старта

Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

__ __ __ .

Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

◄ ◄ ◄ F

Шаг 1: Программирование типа системы

Нажимайте кнопку ВНИЗ до тех пор, пока на экране не будет отображен "F". Нажмите кнопку ВВОД, чтобы зафиксировать тип фильтра, который Вы выбрали. Если запрограммирован неправильный параметр, смотри раздел "Сброс управления" ниже.

Этот шаг может быть выполнен технической службой изготовителя вашей системы. В этом случае перейдите к шагу 2.

Шаг 2: Программирование времени и дня

Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Емкость Жесткость

◄ 12:00

Пока 12:00 мигает, установите точное время дня. Используйте кнопки ВВЕРХ И ВНИЗ, чтобы выбрать правильное время дня. Время ПОСЛЕ ПОЛУДНЯ указано PM, ДО ПОЛУДНЯ – АМ - не указано. Нажмите кнопку ВВОД, чтобы зафиксировать правильное время дня и перейти к следующему параметру.

Шаг 3: Установка дня недели

Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

◄ ▲ ▲ ▲ ▲ ▲ ▲ ▲

Установите день недели. Нажмите кнопку ВВОД (■), чтобы стрелка высветилась под Вс. Используйте кнопки ВВЕРХ И ВНИЗ, чтобы перемещать стрелку, пока она не будет под правильным днем недели. Нажмите кнопку ВВОД (■), чтобы зафиксировать день недели и перейти к следующему параметру.

После шагов 1-3, контроллер будет обслуживать большинство систем. Приступите к шагу 4 дальнейшего системного программирования вашей установки.

Для того, чтобы выйти из режима программирования, подождите 30 секунд и контроллер автоматически перейдет в нормально операционный (рабочий) режим.

Шаг 4: Установка времени регенерации

Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

◄ 2:00

Установите время регенерации 2:00 ночи - время регенерации по умолчанию. Для того, чтобы принять это время, нажмите кнопку ВНИЗ для перехода к шагу 5. Для изменения времени регенерации, нажмите кнопку ВВОД(■) – высвечивается 2:00. Используйте кнопки ВВЕРХ И ВНИЗ, чтобы продвигаться для выбора желаемого времени регенерации. Нажмите кнопку ВВОД(■) , чтобы зафиксировать время и перейти к следующему параметру.

Шаг 5: Установка регенерации по дням

Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

▲ 3

Установите количество дней между временем регенерации (частоту регенерации). Время регенерации по умолчанию - 3 дня. Дни могут быть скорректированы от 1/2(0.5) до 99 дней. Чтобы внести изменения, нажмите кнопку ВВОД(■), чтобы "3" замигало. Используйте кнопки ВВЕРХ И ВНИЗ, чтобы выбрать желаемое количество дней. Нажмите кнопку ВВОД(■), чтобы зафиксировать частоту регенерации и перейти в следующий цикл.

Для запуска ручной регенерации:

Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Емкость Жесткость

☼ С I

Символ (значок) регенерации Индикатор цикла

Нажмите кнопку РЕГЕН один раз для задержанной регенерации

-  Система регенерируется в следующее установленное время регенерации (2:00).

-  На дисплее замигает значок регенерации.

Нажмите кнопку РЕГЕН и удерживайте в течение 5 секунд, чтобы запустить немедленную ручную регенерацию. Значок регенерации будет твердо (устойчиво) отображен на дисплее. После того, как немедленная регенерация началась, нажмите кнопку РЕГЕН снова, чтобы ввести вторую ручную регенерацию. Символ X2 будет отображен, показывая, что вторая регенерация - в очереди.

В течение регенерации:

C# отображает номер цикла. Оставшееся суммарное время регенерации отображено на экране. Нажмите и удерживайте кнопку ВВОД(■), чтобы наблюдать оставшееся время текущего цикла регенерации.

Продвижение вперед циклов регенерации:

Нажмите и удерживайте кнопку ВВОД(■) – показывается время текущего цикла. Одновременно нажмите ВВОД (■) и кнопку ВВЕРХ, чтобы продвинуть цикл

-  hourglass (стакан часов) отобразится на дисплее когда кулачок продвинется.

-  Когда кулачок достигает следующего цикла, "C2" будет отображено на дисплее.

Нажмите ВВОД (■) и кнопку ВВЕРХ последовательно, чтобы продвигаться через каждый цикл. Удерживайте кнопки ВВОД (■) и кнопку ВВЕРХ в течение 5 секунд, чтобы изчез РЕГЕН.

-  Hourglass (стакан часов) высветится как только будет отменен

-  Кулачковый вал передвинется в исходное положение – это может занять 1-2 минуты.

-

Циклы регенерации:

C1- обратная промывка C2 - засаливание реагента / медленная промывка (не используется) C3 - медленная промывка (не используется) C4 - пауза C5 - цикл 1 - быстрая промывка C6 - цикл 2 – обратная промывка (не используется) C7 - цикл 2 - быстрая промывка (не используется) C8 - пополнение солевого бака (не используется)

Вс Пн Вт Ср Чт Пт Сб Дни

Время и день Время и день регенерации Соль Регенерация Емкость Жесткость

1.00 н0

Переустановка контроллера

Как восстановить управление

Одновременно нажмите и удерживайте в течение 5 секунд кнопки ВВОД(■) и ВНИЗ. Отобразится н0.А также отобразится установленный для системы объем смолы (или режим F). Если отобразилась другая историческая величина объема чем н0, используйте стрелку вверх, чтобы перемещаться над отображенной н0. Для того, чтобы восстановить управление, нажмите и удерживайте кнопку ВВОД(■) в течение 5 секунд. Управление будет восстановлено в незапрограммированном состоянии. Перейдите в раздел "Начальной Установки" этого листа, чтобы перепрограммировать управление.

ПРЕДУПРЕЖДЕНИЕ: Переустановка управления удалит всю информацию, загруженную в памяти. Это заставит Вас заново перепрограммировать управление от начального режима включения.

УСТРАНЕНИЕ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА	ВОЗМОЖНАЯ ПРИЧИНА	МЕРЫ УСТРАНЕНИЯ
1. Блок управления не промывает автоматически	А) Не подключено электричество. В) Дефекты в моторе таймера	А) Присоединить электропитание. В) Заменить мотор.
2. Блок управления промывает в неправильное время.	А) Неправильно выставлено время.	А) Выставите время согласно инструкции.
3. Утечка воды в дренаж после промывки.	А) Клапаны не перекрываются из-за попадания под них инородного материала.	А) Удалите инородный материал.
4. Грязная вода	А) Открыт кран В3. Б) Водоразбор во время регенерации фильтра. В) Неправильные установки дней регенерации (слишком редко.	А) Перекройте кран. Б) Проверьте выставленное на таймере время. Не пользуйтесь водой во время регенерации. В) Проверьте настройку циклов регенерации.
