_______________Р у к о в о д с т в о п о л ь з о в а т е л я_______________
Цифровой магнитофон PV-632.
Распаковка и установка.
Установка и обслуживание в работе цифрового магнитофона PV-632 не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения блока внимательно прочитайте это руководство.
Аккуратно распакуйте блок, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить таймер или обращаться в службу сервиса.
Не устанавливайте блок возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.
ЗАПРЕЩАЕТСЯ включать устройство со снятой верхней крышкой.
Краткое описание.
Цифровой магнитофон предназначен для работы в составе, как трансляционной, так и профессиональной системы оповещения. Устройство позволяет воспроизводить записи в формате МР3. Время воспроизведения 7 часов. Блок имеет возможность подключения к персональному компьютеру по средствам интерфейса USB.
Особенности устройства.
- Устройство имеет встроенную память 1 Гбайт, что позволяет обеспечить 7 часов непрерывного воспроизведения файлов.
- Интерфейс USB позволяет подключать цифровой магнитофон непосредственно к персональному компьютеру, что облегчает процесс загрузки сообщений.
- Микрофонный вход. Записи можно делать непосредственно с микрофона, подключённого к цифровому магнитофону.
- Устройство имеет возможность подключения к недельному таймеру PW-642, что позволяет управлять композициями по заданному расписанию.
- Система индикации отображает текущее состояние цифрового магнитофона.

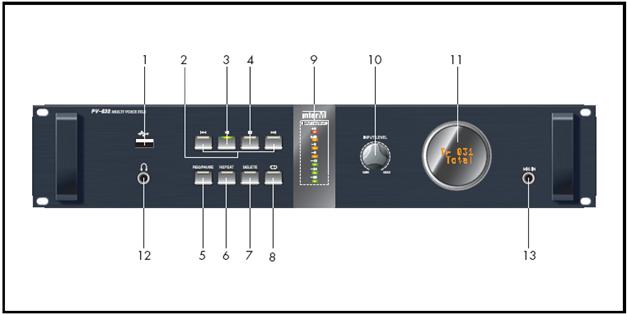

Передняя панель.
Данный порт используется для подключения к персональному компьютеру или подключения флэш накопителя. При подключении к данному порту устройства клавиатура блокируется, устройство не может воспроизводить записи. Для корректной работы устройства необходимо перезаписать файлы с носителя или компьютера во внутреннюю память цифрового магнитофона.
Клавиши выбора сообщения.При помощи данных клавиш пользователь может выбрать запись для воспроизведения. Список файлов можно листать вперёд (▶▶I) и назад (I◀◀).
Клавиша воспроизведения.При нажатии данной клавиши запускается выбранная запись, повторное нажатие клавиши останавливает воспроизведение. При нажатии клавиши вновь воспроизведение начинается с момента, на котором остановилось воспроизведение.
Клавиша «Стоп».При нажатии данной клавиши воспроизведение/запись файла останавливается. Повторное нажатие клавиши «Воспроизведения» приведёт к запуску сообщения с начала.
Клавиша Запись/Пауза.При нажатии клавиши устройство активирует режим записи, повторное нажатие запускает режим записи. Для приостановления записи достаточно вновь нажать данную клавишу. Для прекращения записи необходимо нажать клавишу «Стоп».
Клавиша активирует режим циклического воспроизведения сообщения.
Клавиша «Удаление записей».При помощи данной клавиши можно удалить лишние сообщения.
Клавиша ввода данных.При помощи данной клавиши подтверждается удаление записи.
Индикатор уровня.Данный индикатор имеет двойное назначение. При записи он показывает уровень входного сигнала, а при воспроизведении отображает уровень выходного сигнала.
Регулятор уровня.При помощи данного регулятора можно установить уровень входного сигнала в режиме записи.
Дисплей.На данном дисплее отображается текущее состояние системы.
Выход для подключения наушников.К данному выходу можно подключить наушники или контрольный усилитель. Что позволит контролировать сигнал в режиме записи и воспроизведения.
Микрофонный вход.К данному входу можно подключить микрофон для записи сообщений.

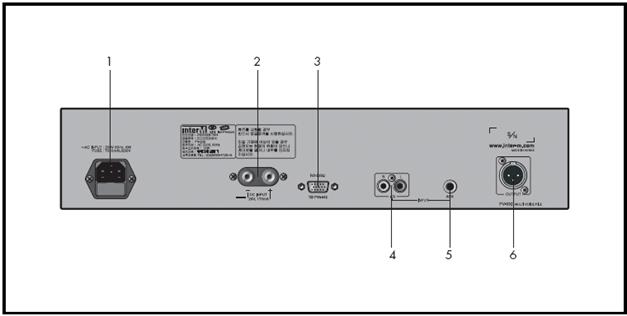

Задняя панель.
К данному разъёму подключают сетевой шнур 220 В переменного тока.
Вход подключения источника питания 24 В.К данному входу подключается блок PD-659. Строго соблюдайте полярность при подключении устройства.
Последовательный порт RS-232C.При помощи данного порта устройство можно подключить к персональному компьютеру для загрузки программы и к недельному таймеру PW-642.
Линейный стерео вход.К данному входу можно подключить стерео источники сигнала для записи. Тип разъёма 2 RCA.
Линейный вход.К данному входу можно подключить источник сигнала для записи. Тип разъёма
Jack 6,35.
Линейный балансный выход.С данного выхода сигнал подаётся для усиления или обработки.
Управление устройством.
Воспроизведение записей.
Включите устройство. При помощи клавиш выбора сообщения (I◀◀ / ▶▶I) выберите номер необходимой записи. Нажмите клавишу воспроизведения (▶II). Для приостановления сообщения нажмите клавишу воспроизведения (▶II) повторно. Для снятия устройства с паузы необходимо нажать клавишу воспроизведения (▶II) вновь. Для прекращения воспроизведения нажмите клавишу «Стоп» (■).Запись сообщения.
Включите устройство. Нажмите клавишу «Запись/Пауза». Устройство перейдёт в режиме записи, о чем будет свидетельствовать соответствующая запись на дисплее устройства. Нажмите клавишу «Запись/Пауза» повторно, когда отрегулируете уровень входного сигнала. Для приостановки режима записи необходимо нажать клавишу «Запись/Пауза». Для остановки режима записи нажмите клавишу «Стоп» (■).Удаление записи.
Включите устройство. При помощи клавиш выбора сообщения (I◀◀ / ▶▶I) выберите номер необходимой записи. Нажмите клавишу «Удаление записей». Подтвердите удаление записи нажатием клавиши ввода данных.Функция автоповтора.
Для включения функции автоповтора необходимо во время воспроизведения нажать клавишу «Повтор» для циклического повторения одного сообщения. Для циклического повторения всех записей необходимо клавишу «Повтор» нажать дважды. Состояния функции авто повтора отображается на дисплее цифрового магнитофона.Индикация:
«Repeat» – повтор одного сообщения,
«Repeat All» - повтор всех сообщений.
Загрузка файлов.

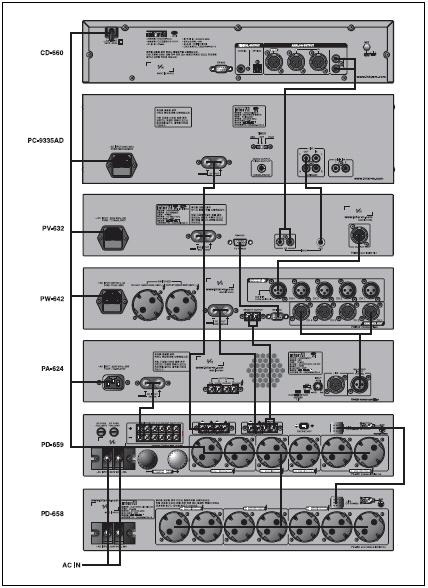

При помощи кабеля подключите устройство к персональному компьютеру. Запиши при помощи персонального компьютера во внутреннюю память устройства МР3 файлы. Стоит отметить, что для корректной работы устройства требуется оперативная система WINDOWS 2000, WINDOWS XP. Для работы с WINDOWS 98 требуется установка соответствующего драйвера на персональный компьютер.Схема подключения.

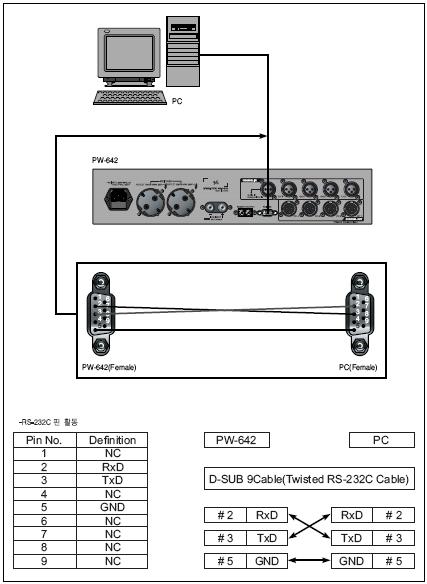

Схема распайки кабеля.
Блок схема.
Характеристики устройства.
Характеристики | PV-632 |
Интерфейс сопряжения с персональным компьютером | RS-232C |
Уровень выходного сигнала, дБ | 0 |
Чувствительность/входное сопротивление микрофонного входа, дБ | - 50 |
Чувствительность линейного входа, дБ | - 10 |
Чувствительность входа CD-проигрывателя | 0 |
Соотношение сигнал/шум, дБ | 80 |
Уровень сигнала на выходе для наушников, дБ | - 10 |
Диапазон рабочих температур, ºС | -10 …+40 |
Напряжение питания, В | 220 пер. тока 24 постоянного тока |
Потребляемая мощность, Вт | 10 |
Вес, кг | 5,7 |
Габариты, мм | 482 х 88 х 380 |
Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,
YANGJU – KUN, KYUNGKI – DO, KOREA
~5,
Гарантия изготовителя
ü Гарантия действительна в течение 12 месяцев с момента продажи проигрывателя.
ü При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.
ü Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.
ü Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.
Наименование изделия: Цифровой магнитофон PV-632.
Сертификация: Цифровой магнитофон PV-632 отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.
Серийный номер модели:
Дата продажи:
